电子工程师提升计划-第10章设计电路原理图【2.8】

6．工作窗口
        工作窗口上方为文件标签，中间网格状的矩形区域为图纸，原理图就在此图纸上绘制。下面主要介绍图纸的显示管理，图纸显示管理有以下规律。
        ① 放大图纸。放大图纸的操作方法很多，常用的有：第一，按PgUp键；第二，单击主工具栏上的按钮 ；第三，选择“View”→“ZoomIn”菜单命令；第四，在图纸上右击，在弹出的快捷菜单中
选择“View”→“ZoomIn”命令（该操作方式下面简称“执行右键快捷菜单命令”）。
        ② 缩小图纸。常用的操作方法有：第一，按PgDn键；第二，单击主工具栏上的按钮 ；第三，选择“View”→“ZoomOut”菜单命令；第四，执行右键快捷菜单命令“View”→“ZoomOut”。
        ③ 显示整个电路图及边框。常用的操作方法有：第一，单击主工具栏上的按钮 ；第二，选择“View”→“Fit Document”菜单命令；第三，执行右键快捷菜单命令“View”→“Fit Document”。
        ④ 显示整个电路图，不含边框。常用的操作方法有：第一，选择“View”→“Fit All Objects”命令；第二，执行右键快捷菜单命令“View”→“Fit All Objects”。
        ⑤ 放大指定区域。操作方法是：选择“View”→“Area”菜单命令，光标变成十字状，按下鼠标左键，在需要放大的区域拉出一个矩形选框，松开左键再单击，选中区域的内容就被放大到整个工作窗口。
        ⑥ 按比例放大图纸。可以按 50%、100%、200%和 400%的比例放大图纸，操作方法是：选择“View”→“50%/100%/200%/400%”菜单命令。
        ⑦ 刷新图纸。选择“View”→“Refresh”菜单命令或按 End键，就可以对图纸进行刷新，消除图纸上的显示残迹。

10.1.2 图纸大小的设置

        设置合适的图纸大小有利于提高显示的清晰度和电路图打印质量，另外还能节省磁盘的存储空间。进入图纸大小设置有下面两种方法。

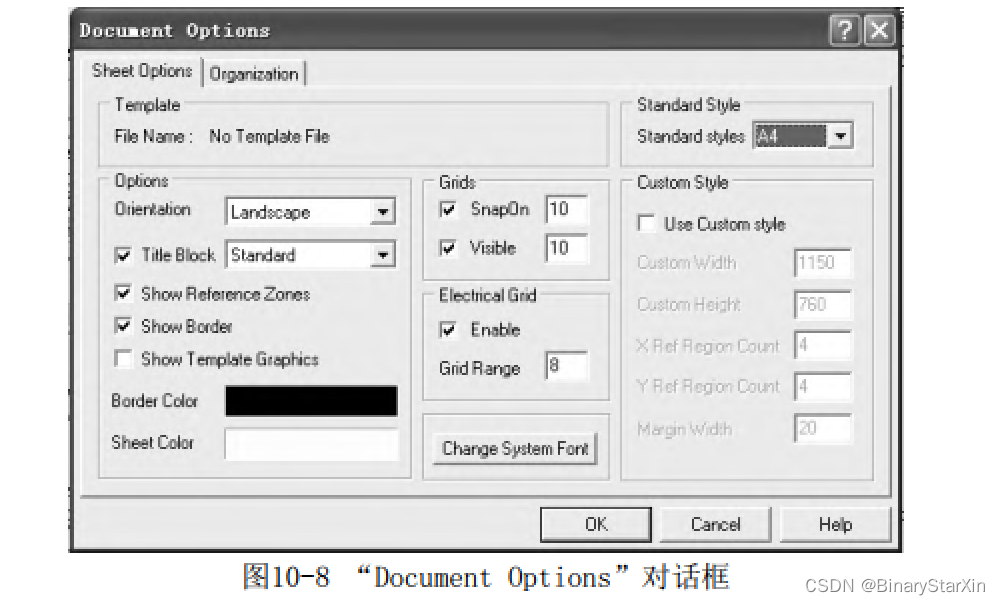

        方法一：选择“Design”→“Options”菜单命令，会弹出一个对话框，如图10-8所示。

        方法二：在工作窗口的图纸上右击，在弹出的快捷菜单中选择“Document Options”命令，也会弹出图10-8所示的对话框。

1．设置标准尺寸的图纸

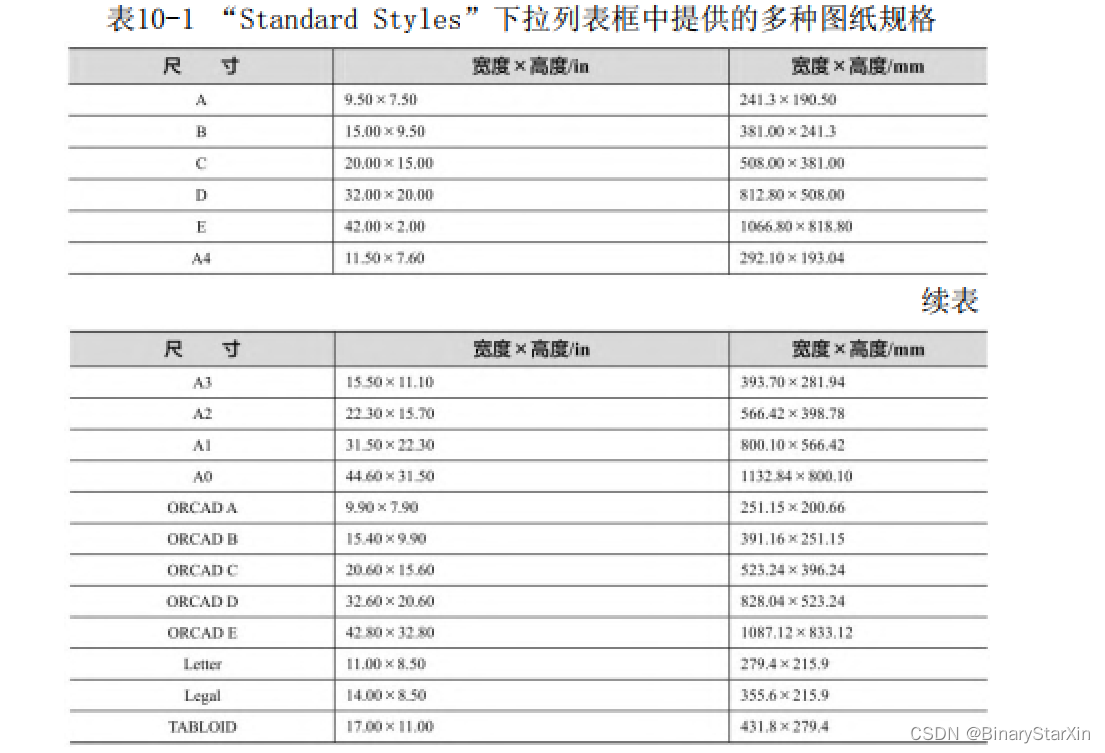

在图10-8所示的对话框中，可以在“Standard Styles”下拉列表框中选择多种标准尺寸的图纸。当前图纸的尺寸为“A4”。在“Standard Styles”下拉列表框中提供了10多种广泛使用的米制和英制规格图纸，这些规格尺寸大小见表10-1。

2．自定义图纸尺寸

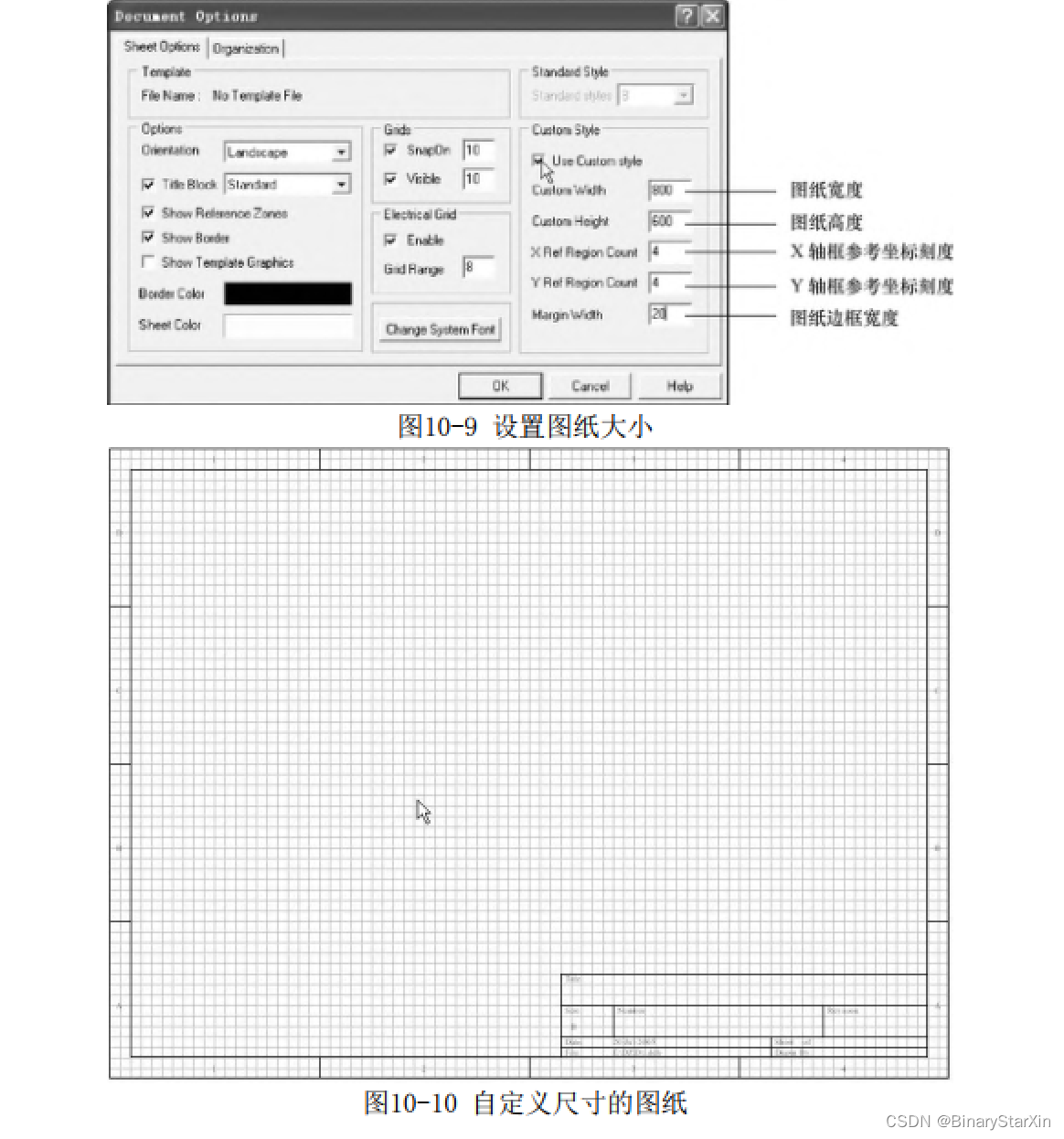

如果要自己设置图纸的大小，可选中“Use Custom style”（使用自定义尺寸）复选框，如图10-9所示，再在下面几项中输入各项数值，然后单击“OK”按钮，图纸大小设置完毕。自定义设置好的图纸
如图10-10所示。

10.1.3 图纸的方向、标题栏、边框和颜色的设置

1．图纸方向的设置

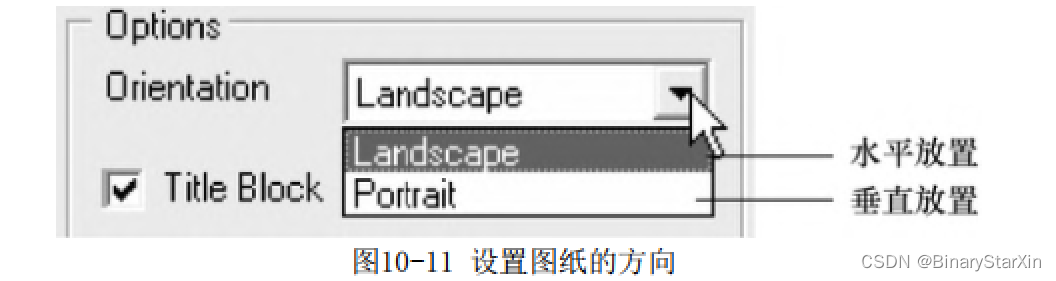

        在图10-8所示的对话框中，“Orientation”（方位）下拉列表框是用来选择图纸方向的，具体如图10-11所示。它有两个选项：“Landscape”（横向）和“Portrait”（纵向），一般将图纸方向设为“Landscape”。

2．图纸标题栏的设置

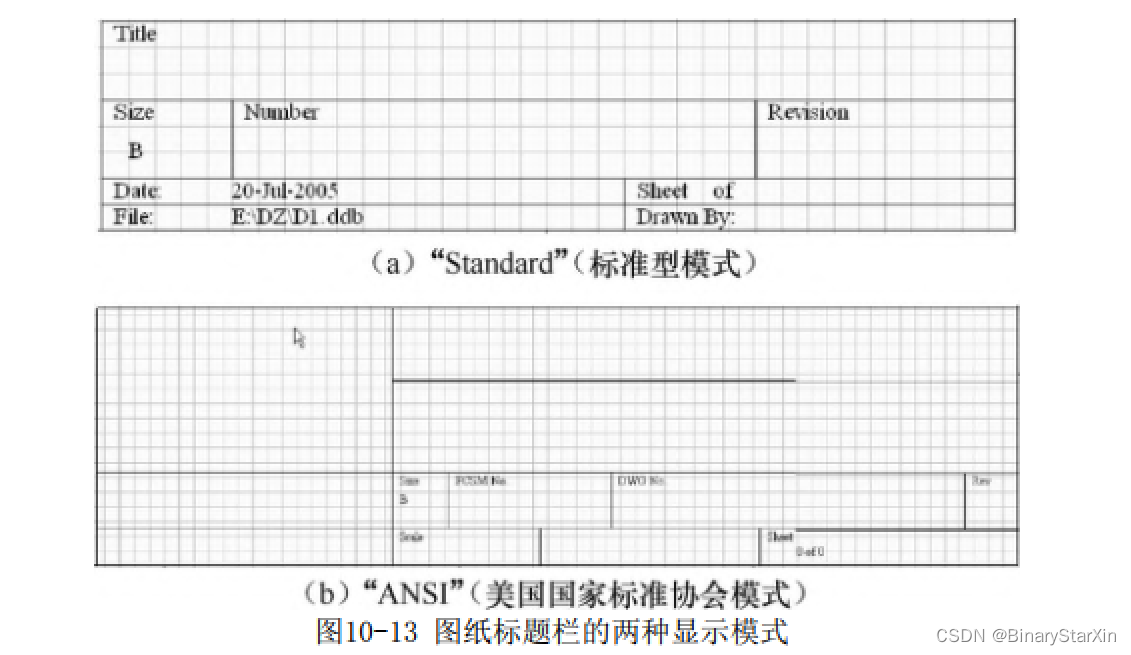

        在图10-8所示的对话框中，“Title Block”（标题块）下拉列表框是用来设置图纸标题的，具体如图10-12所示。它有两个选项：“Standard”（标准型模式）和“ANSI”（美国国家标准协会模式）。选择两种不同模式的图纸标题栏显示效果如图10-13所示。

3．图纸边框的设置

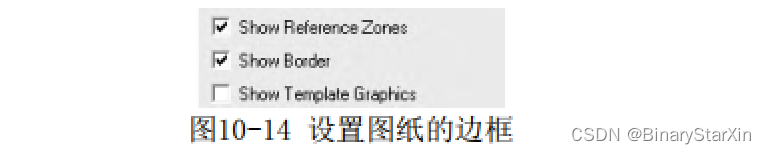

在图10-8所示的对话框中，图纸的边框设置有3项，具体如图10-
14所示。这3项分别如下所述。

“Show Reference Zones”复选框用于设置是否显示图纸参考边框，即图纸的内边框，选中则显示。
“Show Border”复选框用于设置是否显示图纸的边框，即图纸的内边框，选中则显示。
“Show Template Graphics”复选框用于设置是否显示画在样板内的图形、文字或专用字符。通常为了显示自定义的标题区块或公司的标志才选中该复选框，一般不选。

4．图纸颜色的设置
在图10-8所示的对话框中，图纸的颜色设置有两项，具体如图10-15所示。这两项分别如下所述。
图10-15 设置图纸的颜色
        “Border Color”列表框用来设置图纸边框的颜色。当在该项的颜色条上单击时，如图10-15所示，会弹出“Choose Color”（选择颜色）对话框，有239种颜色供选择。如果其中没有所需的颜色，可单击“Define Custom Colors”按钮，会出现自定义颜色对话框，可以自定义颜色。
        “Sheet Color”列表框用来设置图纸的颜色。它可以与“BorderColor”一样进行颜色设置或自定义颜色。

10.1.4 图纸网格的设置

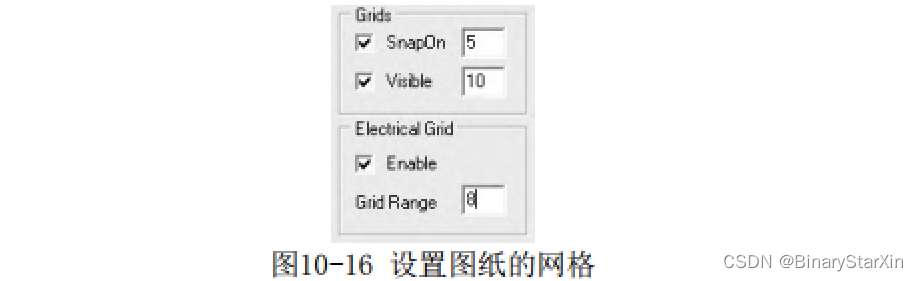

        在图10-8所示的对话框中，图纸网格（即图纸上的网格）设置有多项，具体如图10-16所示。这几项分别说明如下。

        “SnapOn”文本框设置光标移动的步长。选中后可在右边的文本框内输入步长值，单位是像素。这里设为“5”，设置的结果是光标在图纸上移动的距离为5像素（最短）或5的整数倍。
        “Visible”文本框设置是否显示网格（正方形）。选中则显示，并可在右边的文本框内输入网格边长数值，单位为像素。
        “Enable”复选框设置是否自动电气连接。如果选中它，并在“Girds Range”文本框内输入数值，则在原理图设计连接导线时，会以光标为中心，以“Girds Range”文本框内输入的值为半径，自动向四周搜索电气节点，当找到最近的节点时，就会自动将光标移到该节点上，并在该节点上显示一个圆点。

10.1.5 图纸文件信息的设置

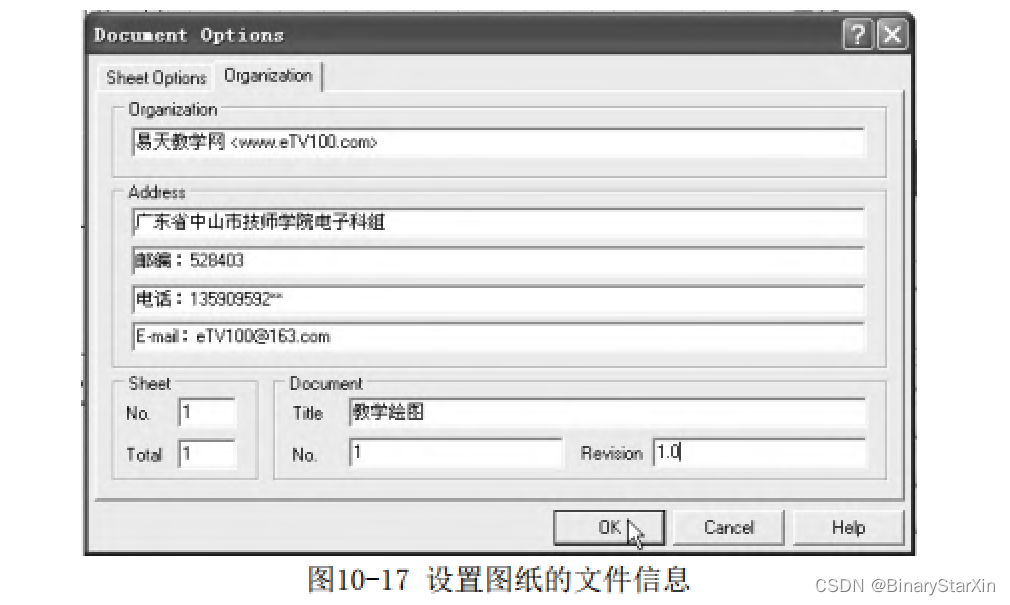

        在图10-8所示的对话框中，“Organization”选项卡是用来设置图纸文件信息的，单击该选项卡后，会出现文件设置信息，如图10-17所示。在该选项卡中有以下选项。
        “Organization”文本框用来填写公司或单位的名称。
        “Address”选项组用来填写公司或单位的地址和联系信息。

“Sheet”选项组用来填写电路图的编号。其中，“No.”文本框
用来填写本张电路图的编号，“Total”文本框用来填写本设计文档的
电路图总数量。
“Document”选项组用来填写文件的其他信息。其中，“Title”文本框用来填写本张电路图的标题，“No.”文本框用来填写本张电路图的编号，“Revision”文本框用来填写电路图的版本号。

10.1.6 光标与网格形状和颜色的设置

1．光标的设置

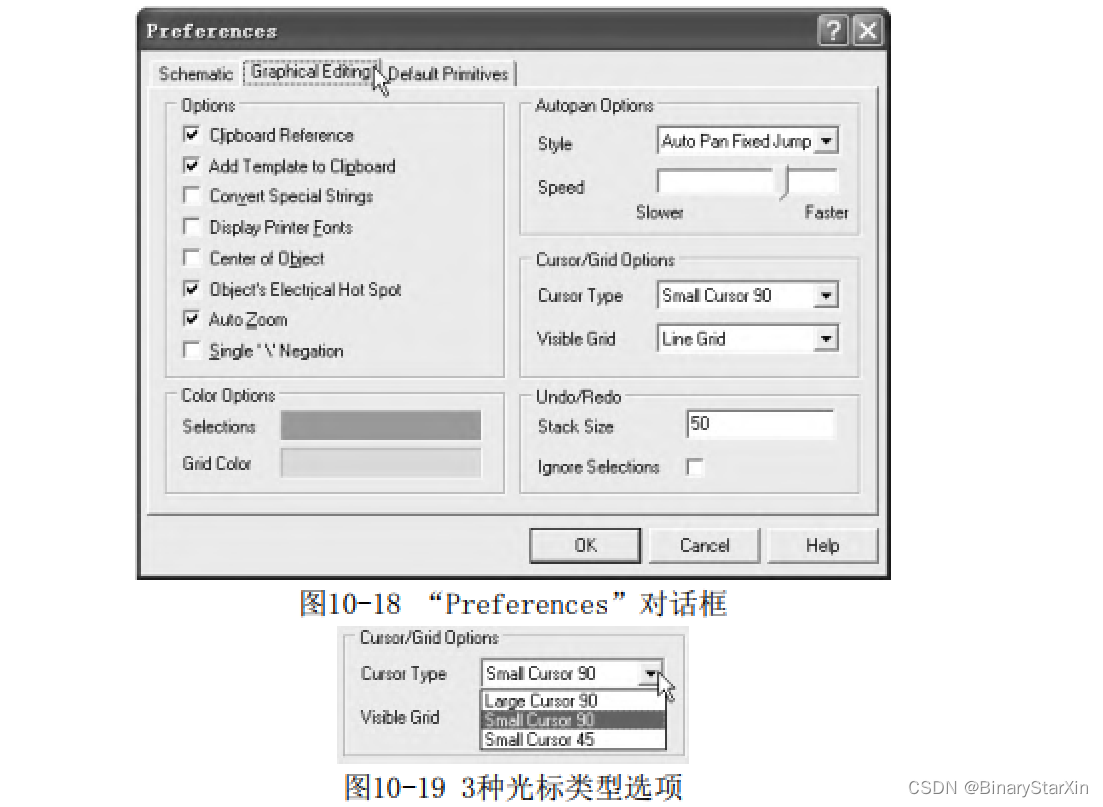

        光标设置可以改变光标的显示形式。进入光标设置的方法是：在工作窗口的图纸上右击，在弹出的快捷菜单中选择“Preference”命令，也可以选择“Tools”→“Preference”菜单命令，马上出现“Preferences”对话框，如图10-18所示，单击“GraphicalEditing”选项卡，出现各种设置信息。其中，“Cursor Type”下拉列表框用来设置光标的类型，它有 3 种光标类型可供选择，如图10-19所示。这3种光标分别如下所述。

“Large Cursor 90”：大十字形光标。
“Small Cursor 90”：小十字形光标。
“Small Cursor 45”：小45°十字形光标。

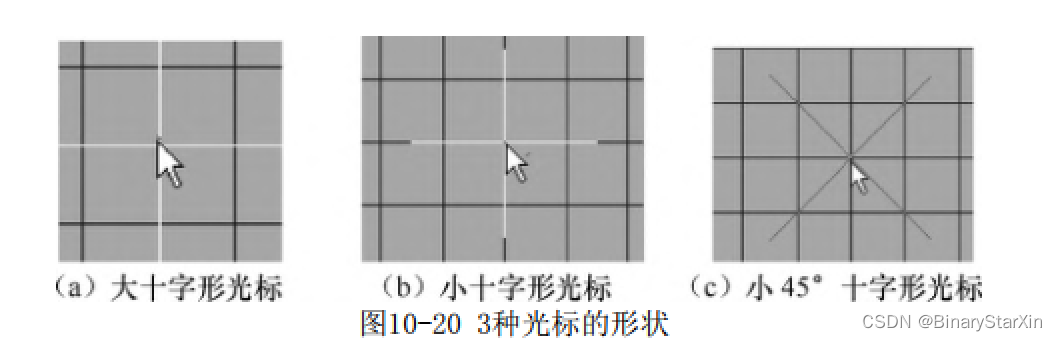

这3种光标的形状如图10-20所示。

2．网格形状和颜色的设置

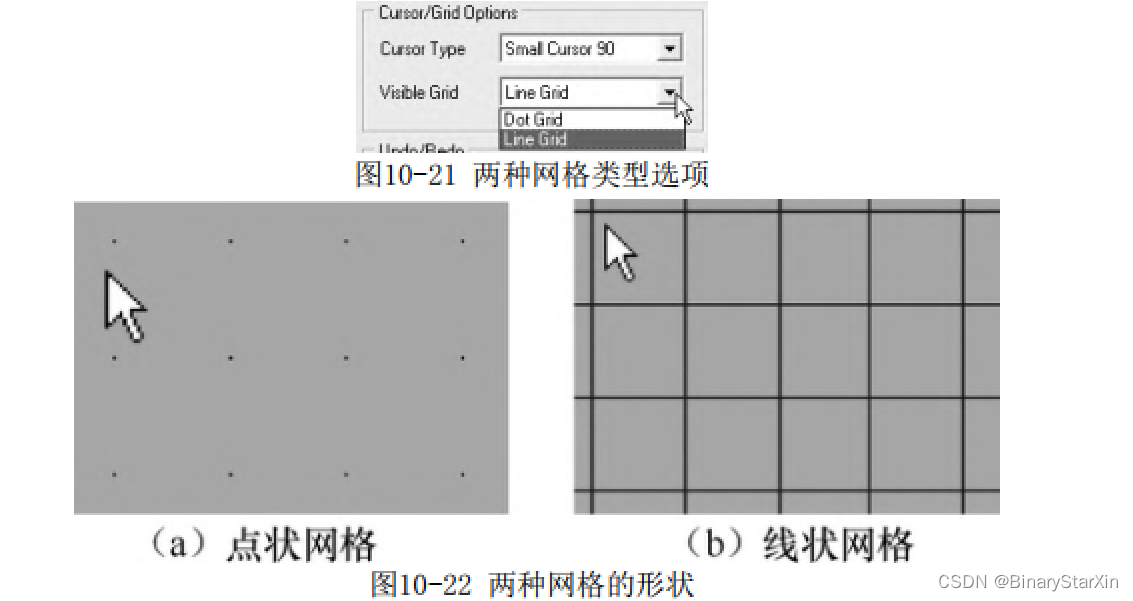

在图10-18所示的对话框中，“Visible Grid”下拉列表框用来设置网格的形状，它有两个形状供选择，如图10-21所示，分别是“DotGrid”（点状网格）和“Line Grid”（线状网格）。这两种形状的网
格如图10-22所示。

        设置网格线颜色的方法是：在图10-18所示的对话框中单击“GridColor”文本框，在弹出的对话框中可以选择或自定义网格线的颜色。

10.1.7 系统字体的设置

        在设计时，经常要在图纸上插入文字，如果不对这些文字的字体进行单独设置，则文字保持为默认字体。设置系统字体可以改变默认字体。

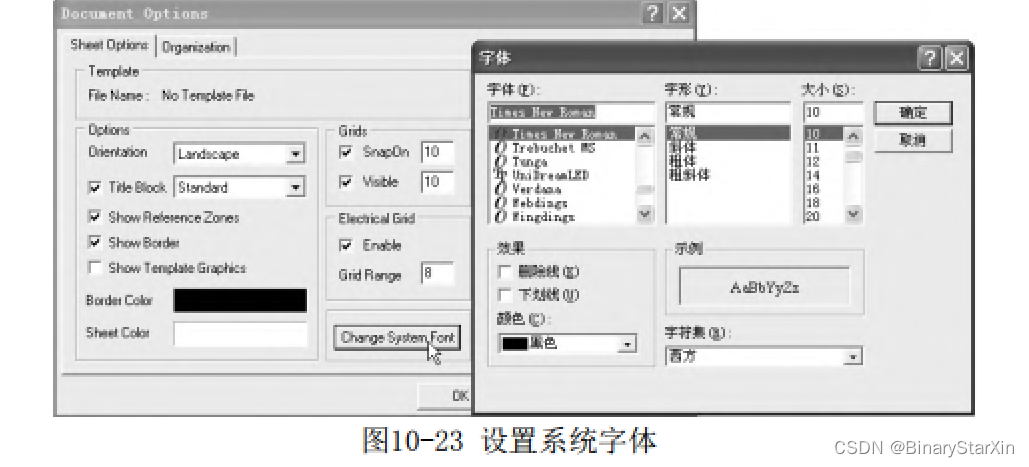

        系统字体的设置方法是：选择“Design”→“Options”命令，会出现“Document Options”对话框，如图10-23所示，单击“ChangeSystem Font”按钮，弹出“字体”对话框，在这里可以设置字体、字
形、大小、效果和颜色等。

10.2 电路原理图的设计

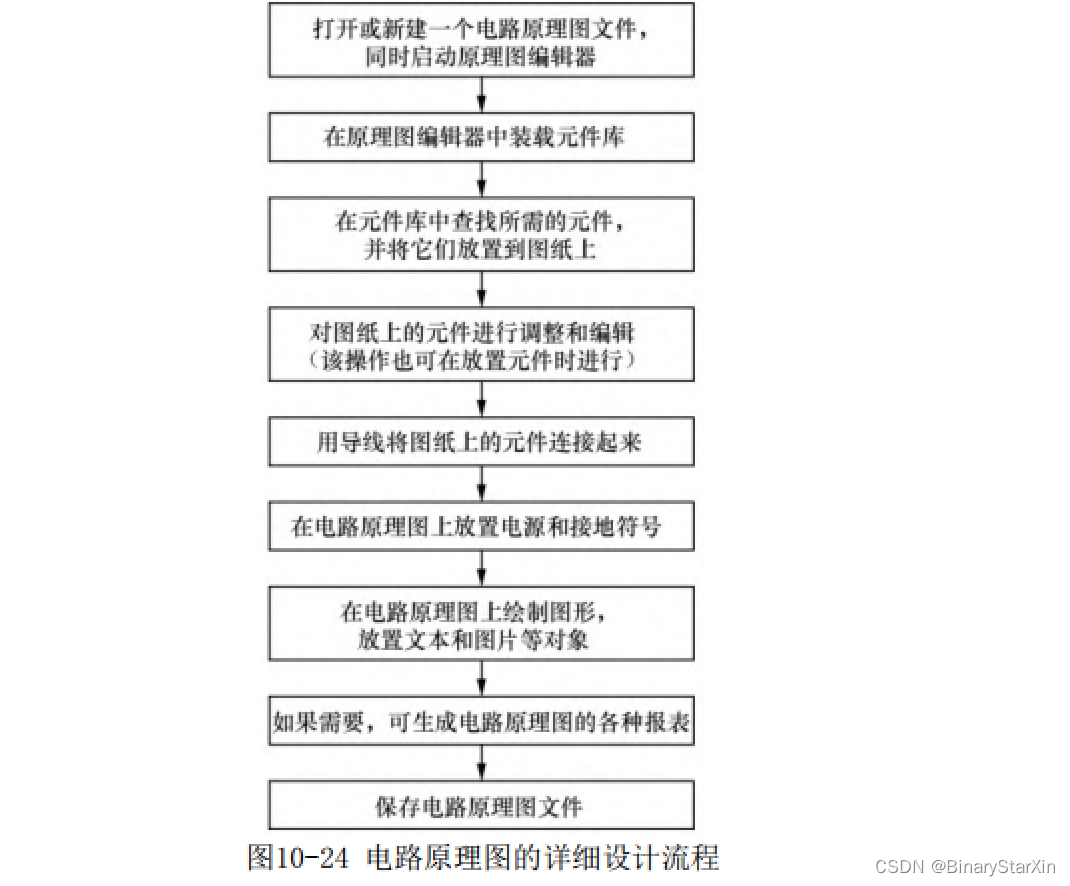

        电路原理图设计是Protel 99 SE一个非常重要的功能，也是设计印制电路板的基础，电路原理图的详细设计流程如图10-24所示。

10.2.1 装载元件库

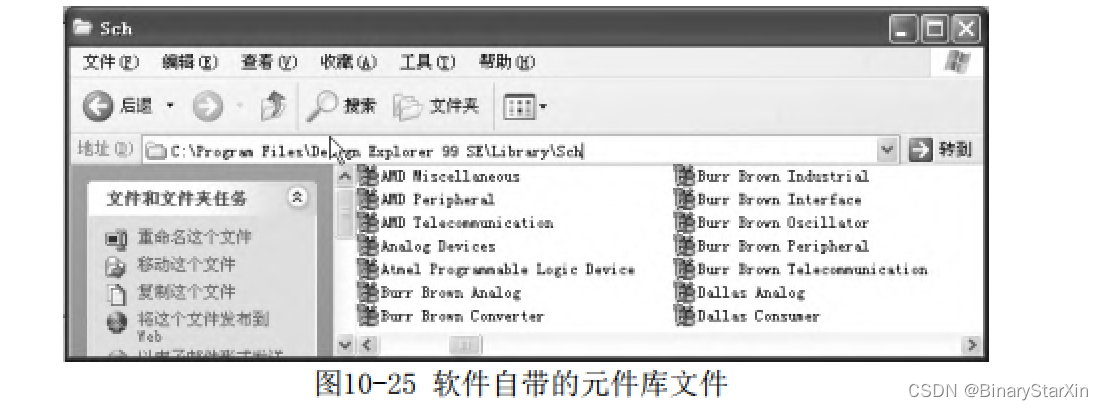

        Protel 99 SE软件本身所带的元件是很少的，大量的元件放置在元件库文件中，这些库文件放在C:\Program Files\Design Explorer99 SE\Library\Sch 文件夹下（这里是指 Protel 99 SE 安装目录为C:\Program Files\），在该文件夹中，Protel DOS SchematicLibraries.ddb文件中含有早期采用的元件符号，MiscellaneousDevices.ddb文件中含有常用的元件符号，各种元件库文件如图10-25所示。

        另外，读者也可以登录易天教学网（网址：www.eTV100.com）下载国家标准元件库文件gb4728.ddb，里面含有几乎所有的最新电子、电工类国家标准元件符号。下载 gb4728.ddb 文件后将它复制到C:\Program Files\Design Explorer 99 SE\Library\Sch文件夹下，就可以像其他元件库一样使用。
1．装载元件库
        装载元件库是指将需要的元件库文件装载到电路原理图编辑器的元件库管理器中。装载元件库的方法有以下3种。

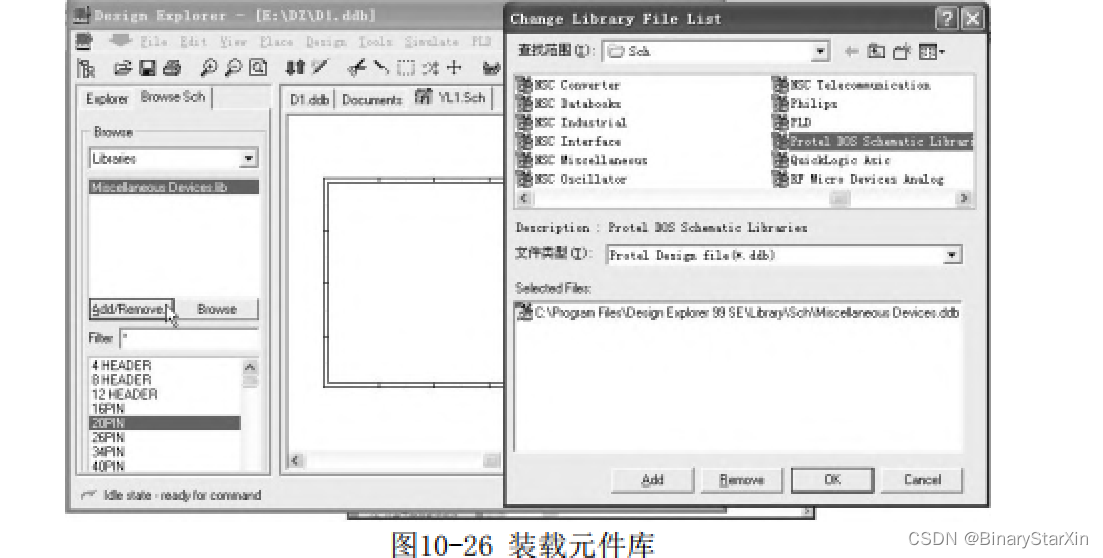

        方法一：打开原理图文件“YL1.Sch”，单击设计管理器上方的“Browse Sch”选项卡，打开元件库管理器，然后单击“Add/Remove”按钮，如图10-26所示，弹出“Change Library FileList”（改变库文件列表）对话框，从中选择需要加载的元件库文件，再单击“Add”按钮，选中的文件就被加入到下面的列表中。重复这样的操作可以将多个元件库文件加入到下面的列表中。最后单击“OK”按钮，就可以将列表中的所有库文件装载到元件库管理器中。

方法二：选择“Design”→“Add/Remove Library”命令，会弹出图10-26所示的“Change Library File List”（改变库文件列表）对话框，以后的操作过程同方法一。
方法三：单击主工具栏上的按钮 ，也会弹出图10-26所示的对话框，后续操作过程同方法一。
2．移除元件库
        移除元件库是指将不需要的元件库文件从元件库管理器中移出。与装载元件库相同，移除元件库的方法也有3种，这里只介绍其中的一种，如下所述。

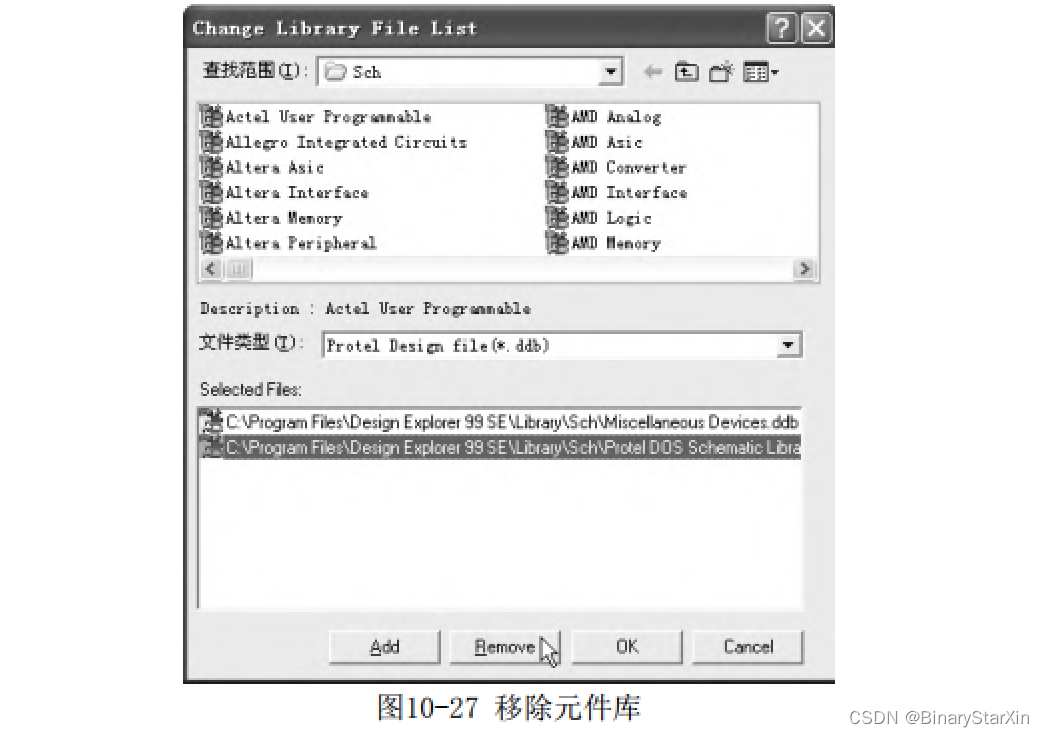

        移除元件库的方法是：单击元件库管理器中的“Add/Remove”按钮，弹出“Change Library File List”对话框，如图10-27所示，从下面的列表中选择需要移除的元件库文件，再单击“Remove”按钮，选中的文件就会从列表中消失，然后单击“OK”按钮，就可以将选中的库文件从元件库管理器中移除。

10.2.2 查找元件

        在设计电路原理图时，必须先要找到需要的元件。查找元件一般在元件库管理器中进行，具体操作过程如下。

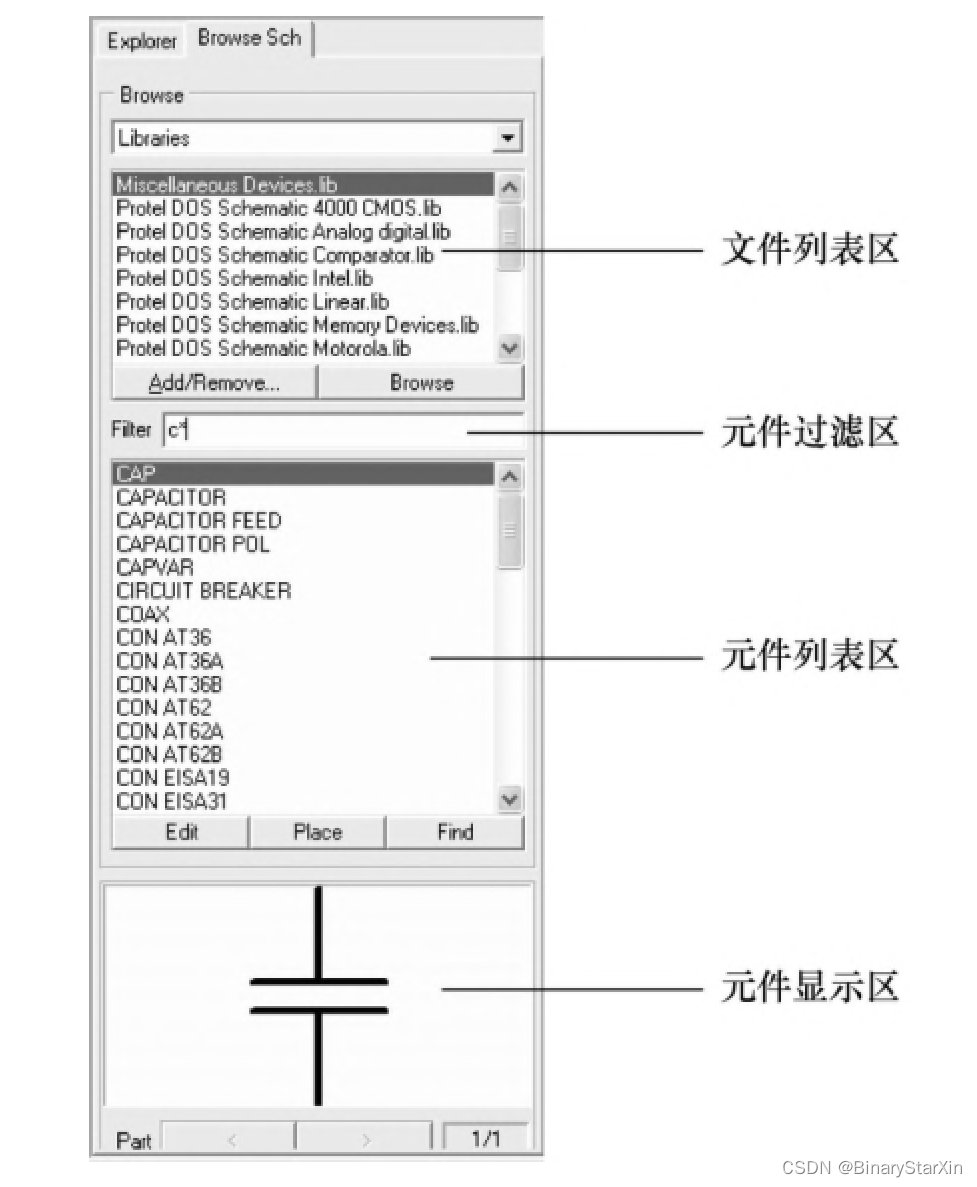

① 在元件库管理器的元件库文件列表区选择要查找的元件库文件，如图10-28所示。
② 在“Filter”文本框中输入查找条件，比如要查找 C 打头的元件名，可在“Filter”文本框中输入“C*”，再按Enter键，马上就在元件列表区内出现以C打头的所有元件。

                                        图10-28 元件库管理器
③ 用鼠标或“↓”、“↑”键在元件列表区内选择元件，同时在元件显示区显示出选中元件的符号。
如果不知道元件名，可在“Filter”文本框中输入“*”，再按Enter 键，在元件列表区会显示出文件列表区内选中的库文件中所有的元件，这时可以用鼠标或“↓”、“↑”键在元件列表区内选择需要的元件。

10.2.3 放置元件

放置元件是指将元件放置在原理图设计图纸上。放置元件的方法有下面几种。
1．利用工具栏放置元件
利用工具栏可以放置一些常用的元件。先选择“View”→“Toolbars”→“Digital Objects”菜单命令，打开“DigitalObjects”工具栏。利用工具栏放置元件的步骤如下。

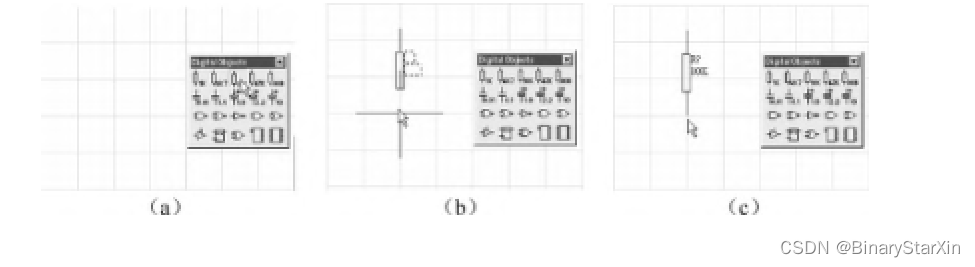

① 单击工具栏上需放置的元件，如图10-29（a）所示。
② 被单击的元件马上跟随鼠标，移动鼠标到合适的位置，如图10-29（b）所示。
③ 在放置处单击，元件就被放置下来，如图10-29（c）所示。此时跟随鼠标的元件并不消失，鼠标移到别处单击又可以放置第2个同样的元件，如果要取消元件放置，右击即可。

                                        图10-29 利用工具栏放置元件
2．利用元件库管理器放置元件

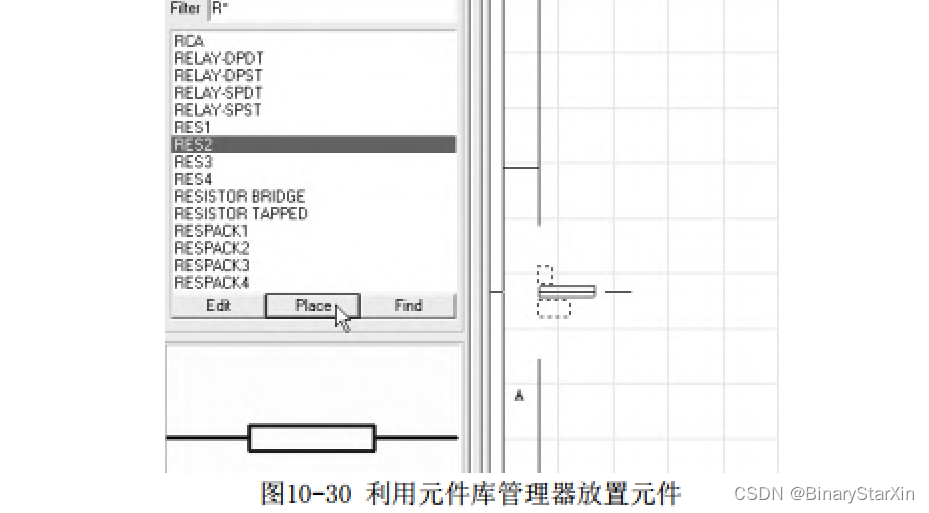

        利用设计管理器的元件库管理器可以放置元件。首先按前面讲述的方法找到需要放置的元件，然后单击元件列表区下方的“Place”按钮，如图10-30所示，鼠标就会自动跳到图纸上，并且跟随着需放置的元件，移动鼠标，该元件也会随之移动，在图纸某处单击就可以将元件放置下来。
