数字IC设计入门（二）——门控时钟

门控时钟的定义

时钟门控(Clock-Gating)一直以来都是降低微处理器功耗的重要手段,主要针对寄存器翻转带来的动态功耗，在某一时段不需要使用时钟时，通过使能信号将时钟关闭，从而降低其所带来的功耗。

常见的门控时钟：

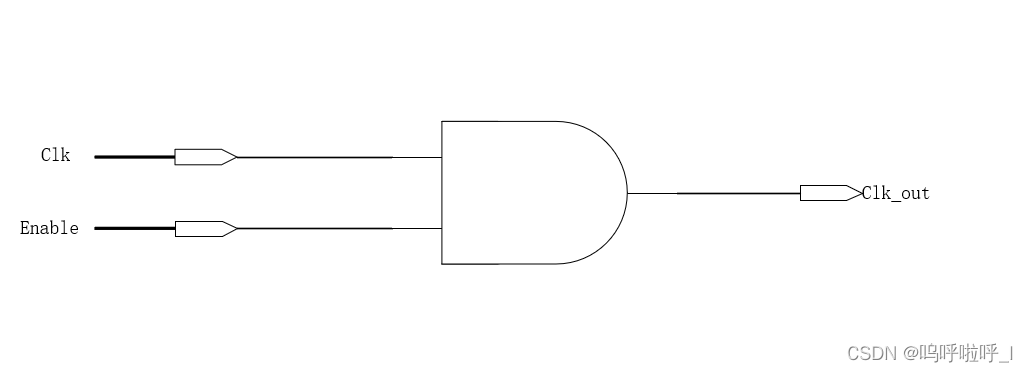

①直接利用与门实现

如下图：

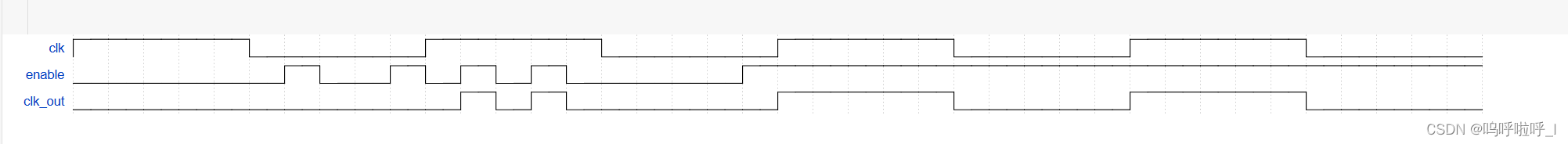

这样实现起来比较简单，但是同样也伴随着一些问题。如果使能信号在时钟上升沿的时候拉低，那最后会出现下面这样的情况，产生毛刺，这是非常危险的情况。所以要采取一种方法，能够消除这种毛刺。

②利用锁存器实现

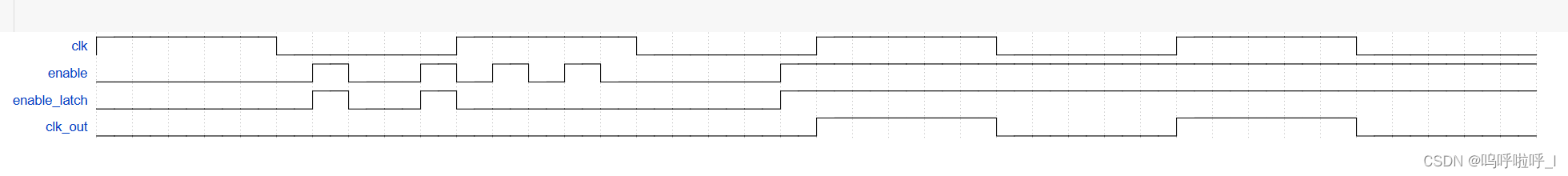

根据第一种方法中的情况，在时钟信号为高时突然使能信号为低，造成输出的时钟突然拉低，那么可以从这方面考虑来解决这个问题：使能信号只能在时钟低电平时才能拉低。这样的话，源时钟低电平时本身产生的时钟信号就为低电平，并且即使没有使能这个时钟，输出的时钟也为低电平，这样就不会产生毛刺。

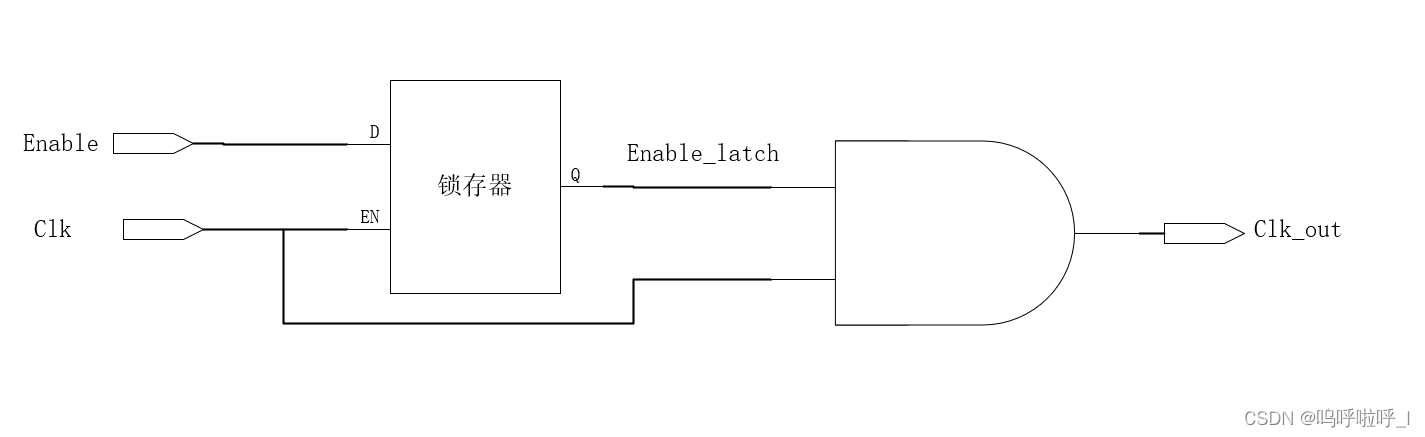

那么如何实现将使能信号只在低电平时才会变低呢？其实就是让使能信号只会在时钟低电平时更新就行，可以通过低电平敏感的锁存器来实现。

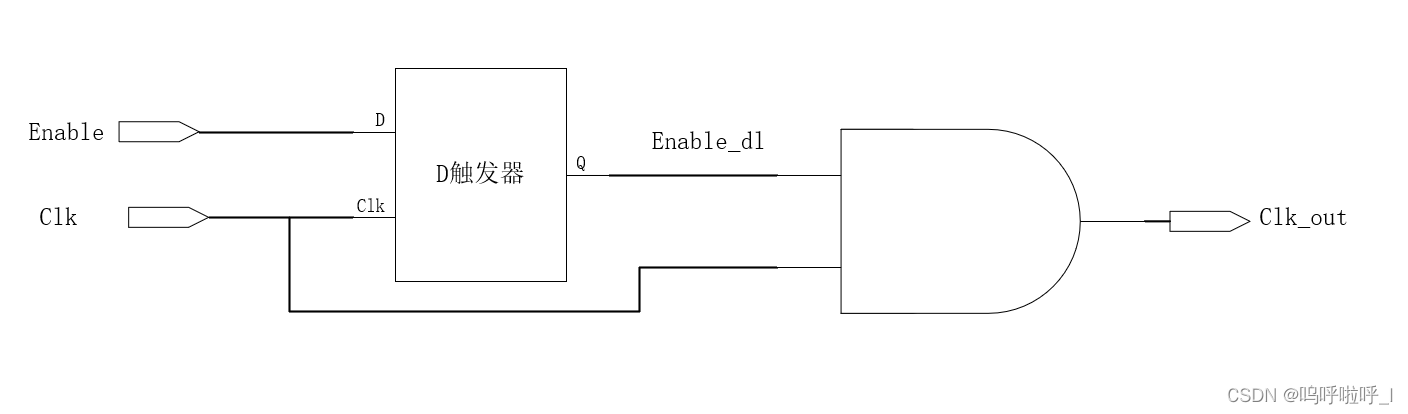

③利用寄存器实现门控时钟

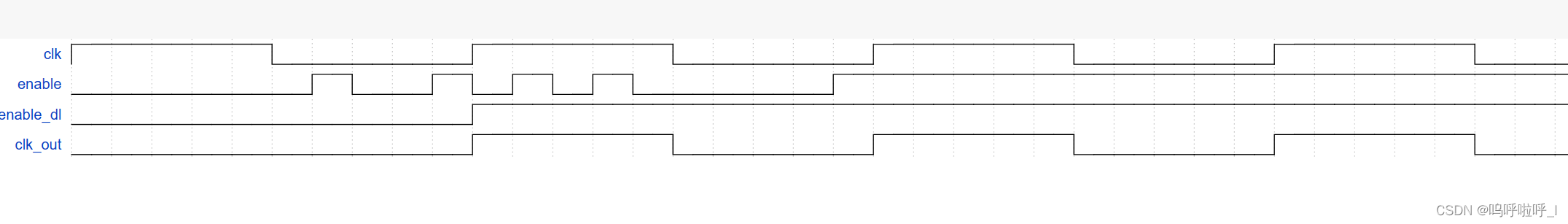

也可以采用寄存器进行打拍，让使能信号在每个周期内保持一致。
