【PCB设计原则1】-阻抗匹配和过流计算

导体的电阻计算

导体的电阻率公式：（这就是那些所谓的走线经验口诀，既要短又要粗的本质原因）

其中：是特定导体的电阻率,是走线长度,是导体横截面积。

例如，想要一个4R的电阻，PCB铜厚35um（1oz）,线宽4mm,求走线长度？

1 盎司 = 0.0014 英寸 = 0.0356 毫米（mm）

4*(35*10^-5*4*10^-3)/(1.75*10^-8)=320m

导体的过流能力计算

经验公式：

I：容许的最大电流,单位为安培
K：修正系数，一般覆铜线在内层时取0.024，在外层时取0.048
T：最大温升,单位为摄氏度
A：导体截面积（对应上面的S），单位平方mil

 例如，PCB铜厚35um，顶层走线，允许最大温升10度，求走1A电流的线宽？

1/(0.048*10^0.44)=(1.38*线宽)^0.75

7.56=(1.38*线宽)^0.75

14.85=(1.38*线宽)

线宽=10.76 mil

这也是经验口诀：一般 10mil=0.010inch=0.254可为 1A,250MIL=6.35mm, 为 8.3A的

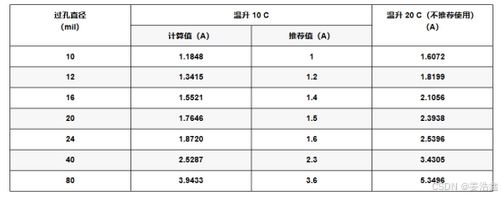

最后可以通过这个公式并降额50%使用，总结出下表。（0.0254mm=1mil）
