深度学习之图像分割—— deeplabv3基本思想和网络结构以及论文补充

论文链接：Rethinking Atrous Convolution for Semantic Image Segmentation

deeplabv3的引入

接着上篇DeepLab V2，本博文简单介绍下DeepLab V3（建议先去看下之前讲的DeepLab V1和DeepLab V2）。这是一篇2017年发表在CVPR上的文章。
DeepLab V3相比DeepLab V2有三点变化：
1）引入了Multi-grid（多重网格）在Pytorch官方实现的DeepLab V3中，并没有使用Multi-Grid
2）改进了ASPP结构
3）把CRFs后处理给移除掉了。

一、DeepLabV3两种模型结构(重点区分)

文中有给出两个模型，这两个模型分别是cascaded model和ASPP model，在cascaded model中是没有使用ASPP模块的，在ASPP model中是没有使用cascaded blocks模块的。注意，虽然文中提出了两种结构，但作者说ASPP model比cascaded model略好点。包括在Github上开源的一些代码，大部分也是用的ASPP model。

1.cascaded model

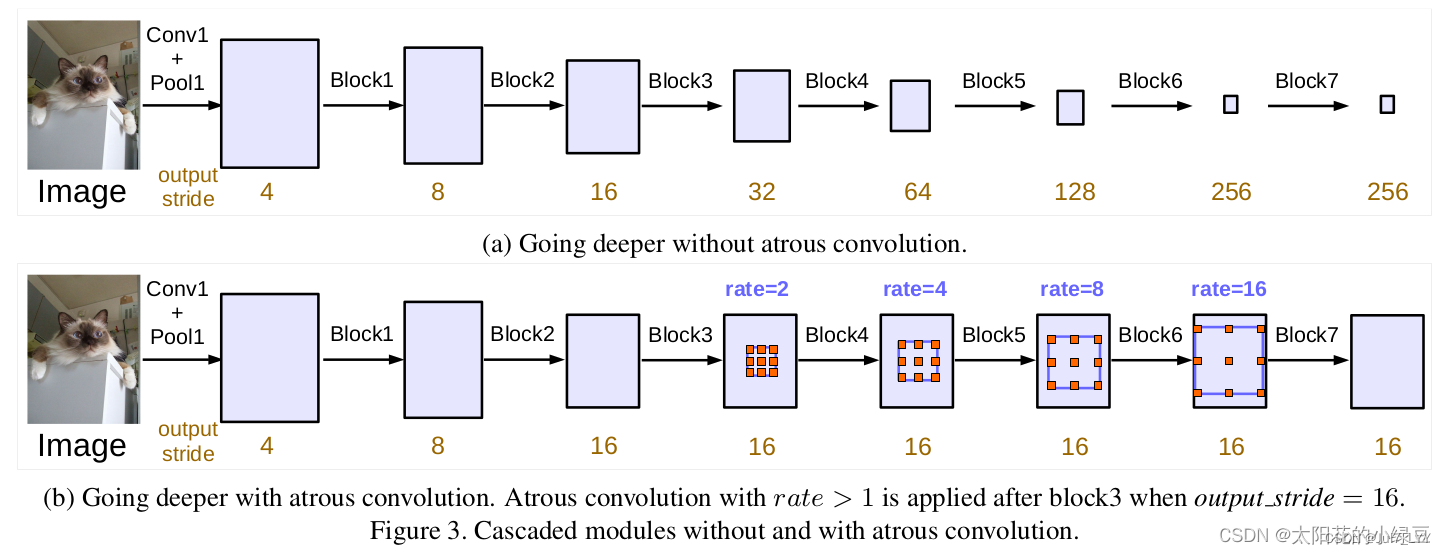

在这篇论文中，大部分实验基本都是围绕cascaded model来做的。如下图所示，论文中提出的cascaded model指的是图(b)。其中Block1，Block2，Block3，Block4是原始ResNet网络中的层结构，但在Block4中将第一个残差结构里的3x3卷积层以及捷径分支上的1x1卷积层步距stride由2改成了1（即不再进行下采样），并且所有残差结构里3x3的普通卷积层都换成了膨胀卷积层。Block5，Block6和Block7是额外新增的层结构，他们的结构和Block4是一模一样的，即由三个残差结构构成。

注意1：原论文中说在训练cascaded model时output_stride=16（即特征层相对输入图片的下采样率），但验证时使用的output_stride=8（这里论文里虽然没有细讲，但我猜应该是把Block3中的下采样取消了）。因为output_stride=16时最终得到的特征层H和W会更小，这意味着可以设置更大的batch_size并且能够加快训练速度。但特征层H和W变小会导致特征层丢失细节信息（文中说变的更“粗糙”），所以在验证时采用的output_stride=8。其实只要你GPU显存足够大，算力足够强也可以直接把output_stride设置成8。现在官方实现的代码中直接使用的就是8
原因：训练时会给我们的特征图下采样16倍，但是在验证的时候，下采样8倍。原因：下采样16倍，batch-size可以设置的更大一些，可以加速我们的训练。这个原因出现是因为当年的显存不够用，现有的设备已经不需要这么操作了，现在无论是训练还是验证都可以直接设置为8倍。

注意2：图中标注的rate并不是膨胀卷积真正采用的膨胀系数。 真正采用的膨胀系数应该是图中的rate乘上Multi-Grid参数，比如Block4中rate=2，Multi-Grid=(1, 2, 4)那么真正采用的膨胀系数是2 x (1, 2, 4)=(2, 4, 8)。关于Multi-Grid参数后面会提到。

2.ASPP model

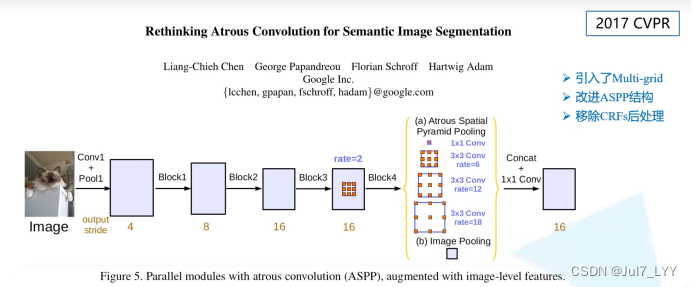

虽然论文大篇幅的内容都在讲cascaded model以及对应的实验，但实际使用的最多的还是ASPP model，ASPP model结构如下图所示：
注意：和cascaded model一样，原论文中说在训练时output_stride=16（即特征层相对输入图片的下采样率），但验证时使用的output_stride=8。但在Pytorch官方实现的DeepLabV3源码中就直接把output_stride设置成8进行训练的。

二、模块细节

1.ASPP

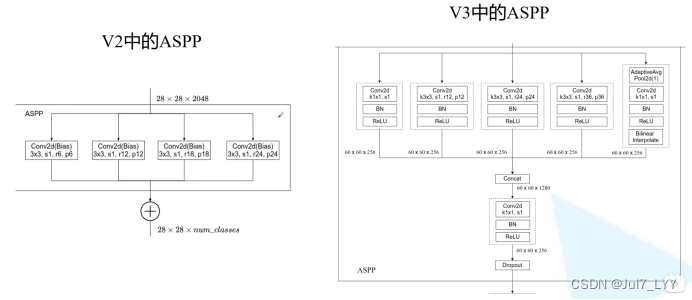

接下来分析下DeepLab V3中ASPP结构。首先回顾下上篇博文中讲的DeepLab V2中的ASPP结构，DeepLab V2中的ASPP结构其实就是通过四个并行的膨胀卷积层，每个分支上的膨胀卷积层所采用的膨胀系数不同（注意，这里的膨胀卷积层后没有跟BatchNorm并且使用了偏执Bias）。接着通过add相加的方式融合四个分支上的输出。

我们再来看下DeepLab V3中的ASPP结构。这里的ASPP结构有5个并行分支，分别是一个1x1的卷积层，三个3x3的膨胀卷积层，以及一个全局平均池化层（后面还跟有一个1x1的卷积层，然后通过双线性插值的方法还原回输入的W和H）。关于最后一个全局池化分支作者说是为了增加一个全局上下文信息global context information。然后通过Concat的方式将这5个分支的输出进行拼接（沿着channels方向），最后在通过一个1x1的卷积层进一步融合信息。
如果把下采样率设置为8时，我们的膨胀系数要进行翻倍处理。

2.Multi-grid

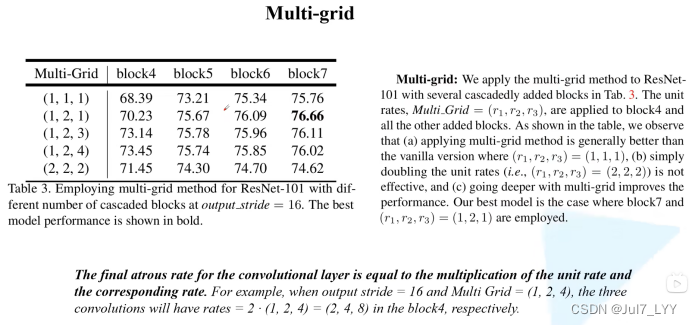

在之前的DeepLab模型中虽然一直在使用膨胀卷积，但设置的膨胀系数都比较随意。在DeepLab V3中作者有去做一些相关实验看如何设置更合理。下表是以cascaded model（ResNet101作为Backbone为例）为实验对象，研究采用不同数量的cascaded blocks模型以及cascaded blocks采用不同的Multi-Grid参数的效果。注意，刚刚在讲cascaded model时有提到，blocks中真正采用的膨胀系数应该是图中的rate乘上这里的Multi-Grid参数。通过实验发现，当采用三个额外的Block时（即额外添加Block5，Block6和Block7）将Multi-Grid设置成(1, 2, 1)效果最好。另外如果不添加任何额外Block（即没有Block5，Block6和Block7）将Multi-Grid设置成(1, 2, 4)效果最好，因为在ASPP model中是没有额外添加Block层的，后面讲ASPP model的消融实验时采用的就是Multi-Grid等于(1, 2, 4)的情况。

三、消融实验

1.cascaded model消融实验

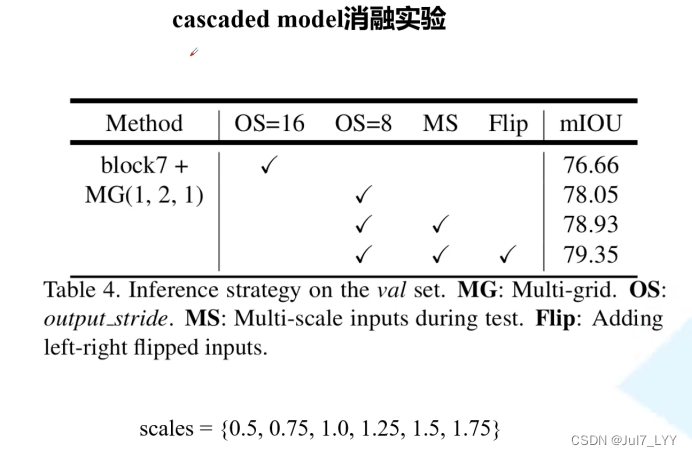

下表是有关cascaded model的消融实验，其中：

MG代表Multi-Grid，刚刚在上面也有说在cascaded model中采用MG(1, 2, 1)是最好的。
OS代表output_stride，刚刚在上面也有提到过验证时将output_stride设置成8效果会更好
MS代表多尺度，和DeepLabV2中类似。不过在DeepLab V3中采用的尺度更多scales = {0.5, 0.75, 1.0, 1.25, 1.5, 1.75}。
Flip代表增加一个水平翻转后的图像输入。

2.ASPP model消融实验

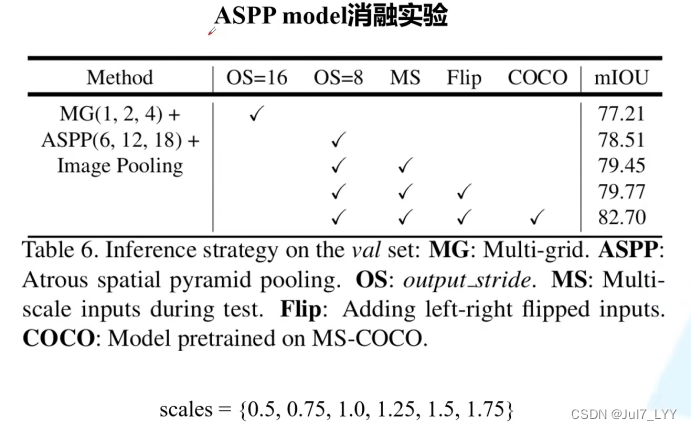

下表是有关ASPP model的消融实验，其中：

MG代表Multi-Grid，刚刚在上面也有说在ASPP model中采用MG(1, 2, 4)是最好的。
ASPP前面讲过。
Image Pooling代表在ASPP中加入全局平均池化层分支。
OS代表output_stride，刚刚在上面也有提到过验证时将output_stride设置成8效果会更好
MS代表多尺度，和DeepLabV2中类似。不过在DeepLab V3中采用的尺度更多scales = {0.5, 0.75, 1.0, 1.25, 1.5, 1.75}。
Flip代表增加一个水平翻转后的图像输入。
COCO代表在COCO数据集上进行预训练。

四、训练细节

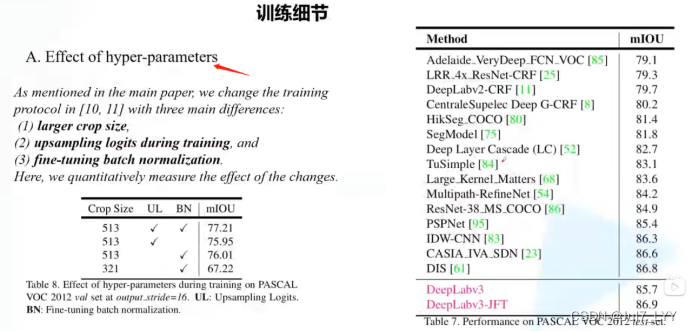

下表是原论文中给出的关于DeepLab V3在Pascal VOC2012测试数据集上的meanIOU。

通过对比发现，其实DeepLab V3和V2比起来提升了大约6个点。但这里的DeepLab V3貌似并没有明确指出具体是cascaded model还是ASPP model，个人觉得大概率是指的ASPP model。然后仔细想想这6个点到底是怎么提升的，如果仅通过引入Multi-Grid，改进ASPP模块以及在MSC中使用更多的尺度应该不会提升这么多个点。所以我能想到的就是在训练过程中的某些改动导致meanIOU提升了。有兴趣可以看下论文中A. Effect of hyper-parameters部分，其中作者有说：

1.在训练过程中增大了训练输入图片的尺寸（论文中有个观点大家需要注意下，即采用大的膨胀系数时，输入的图像尺寸不能太小，否则3x3的膨胀卷积可能退化成1x1的普通卷积。）
2.计算损失时，是将预测的结果通过上采样还原回原尺度后（即网络最后的双线性插值上采样8倍）在和真实标签图像计算损失。而之前在V1和V2中是将真实标签图像下采用8倍然后和没有进行上采样的预测结果计算损失（当时这么做的目的是为了加快训练）。根据Table 8中的实验可以提升一个多点。
3.训练后，冻结bn层的参数然后在fine-turn下网络，根据Table 8中的实验可以提升一个多点。

五、Pytorch官方实现DeepLab V3模型结构

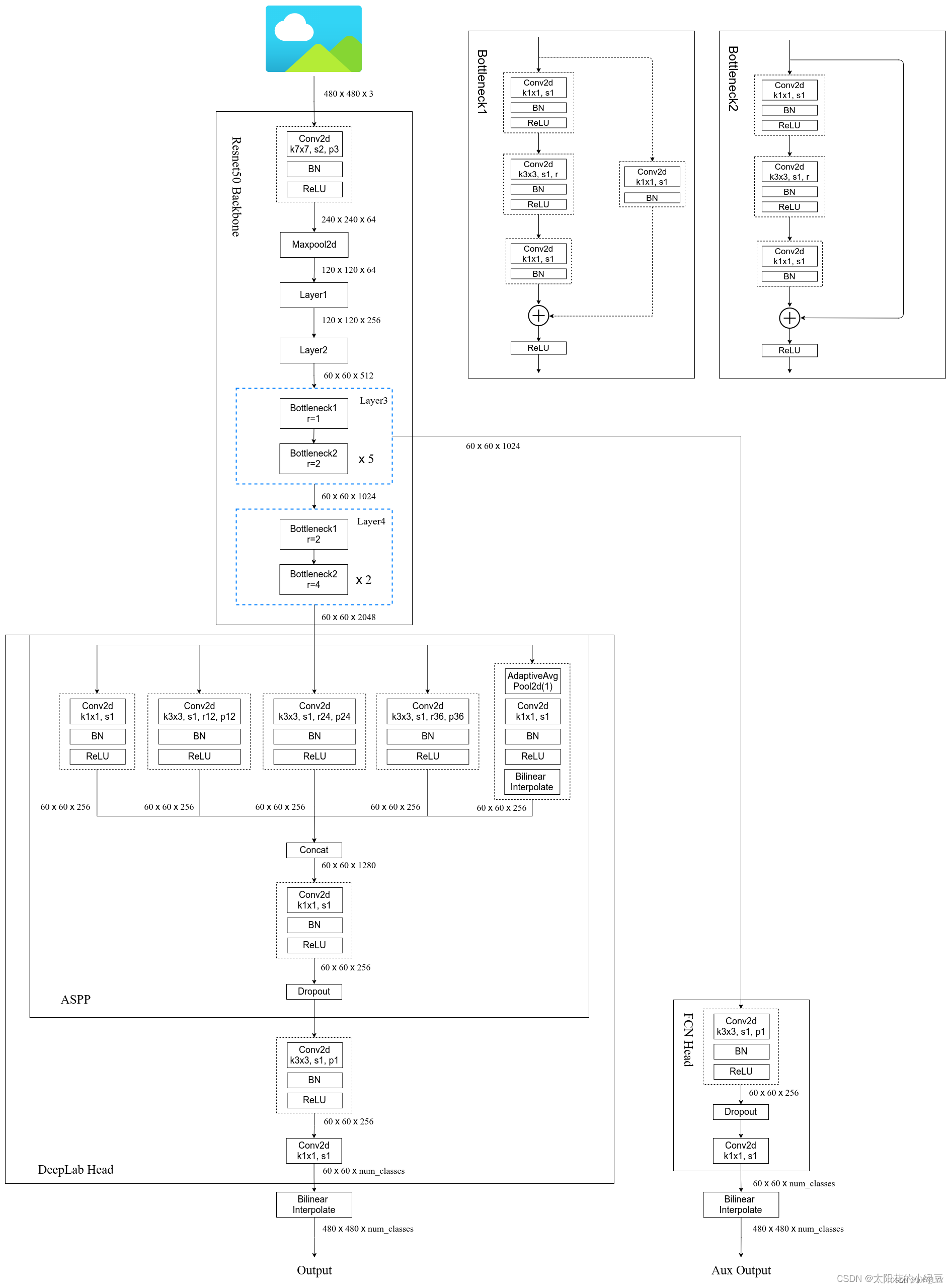

下图是我根据Pytorch官方实现的DeepLab V3源码绘制的网络结构（与原论文有些许差异）：

1.在Pytorch官方实现的DeepLab V3中，并没有使用Multi-Grid，有兴趣的同学可以自己动手加上试试。
2.在Pytorch官方实现的DeepLab V3中多了一个FCNHead辅助训练分支，可以选择不使用。
3.在Pytorch官方实现的DeepLab V3中无论是训练还是验证output_stride都使用的8。
4.ASPP中三个膨胀卷积分支的膨胀系数是12,24,36，因为论文中说当output_stride=8时膨胀系数要翻倍。
