1、打开twincat3, 左边PLC右键->添加新项，建立PLC工程

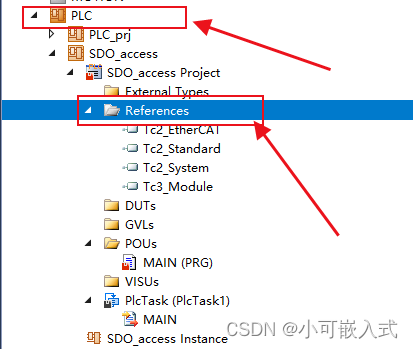

2、->References右键添加库

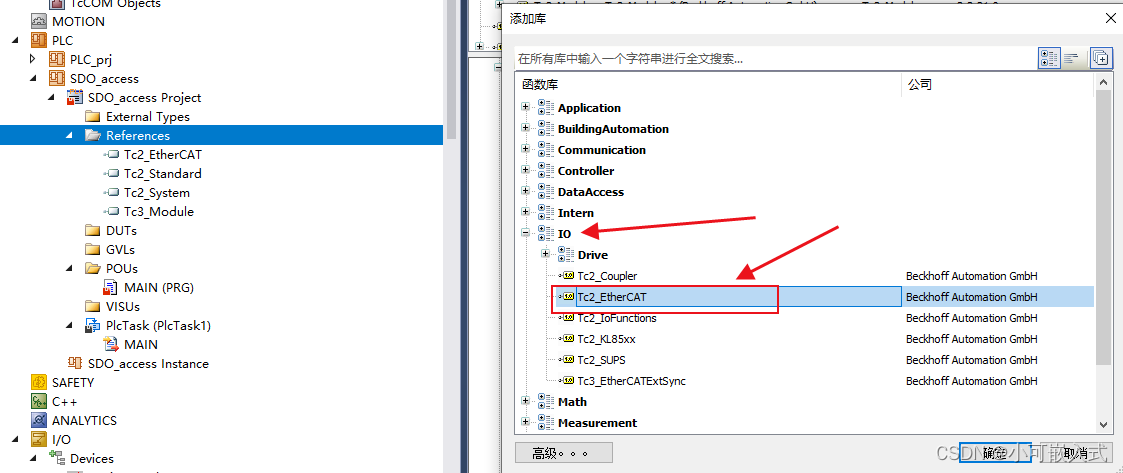

3、找到Tc2_EtherCAT库，点确定。

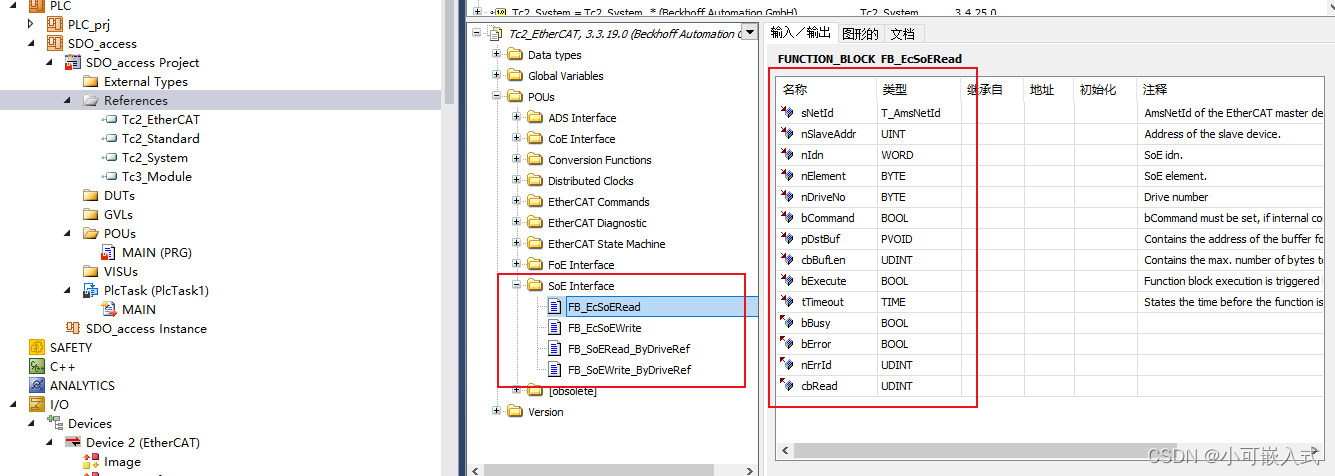

4、PLC程序ST语言就可以调用下面的功能块函数

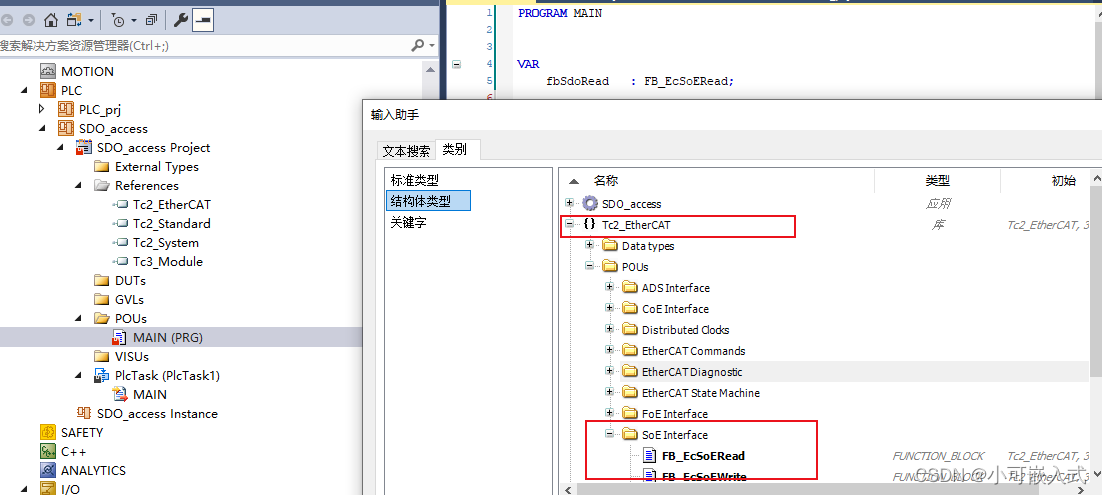

5、PLC编程界面右键->输入助手
