方块电阻

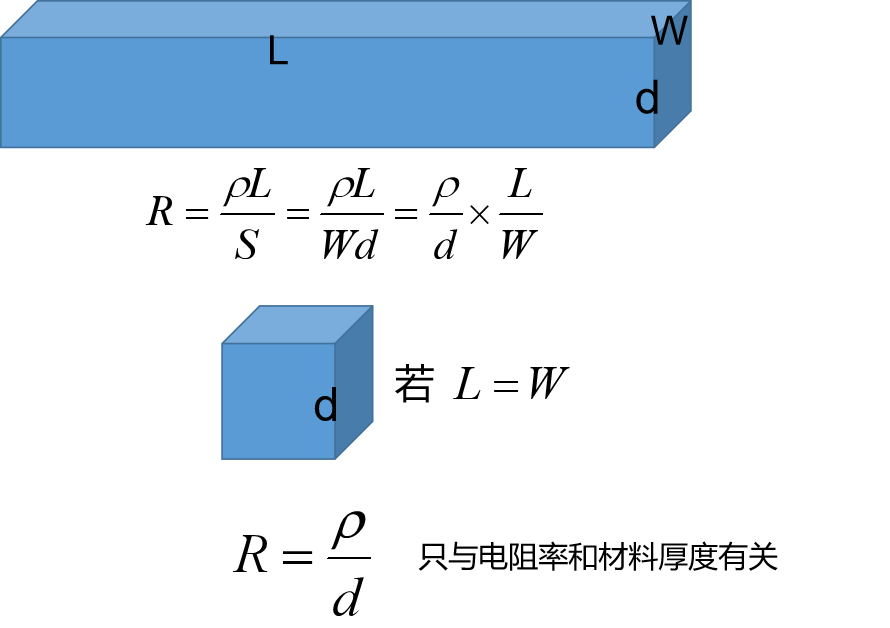

画了个图：

ρ单位：Ω*m

ohm：等同于欧姆

例子：（目标需求是电阻率，提取到的是方块电阻，怎样进行换算）

提取结果：

EXTRACT> extract name="I sheet rho" sheet.res material="Silicon" mat.occno=1 x.val=50 region.occno=1
I sheet rho=103488 ohm/square  X.val=50

方块电阻=103488ohm（Ω）

目标：

需要进行单位转换。

厚度d=500um

ρ=I sheet rho*d=103488*500um=5174.4Ω*cm>5000欧姆

满足要求。

5000Ω*cm等价于该器件方块电阻=10e5Ω
