Silvaco学习笔记（十六）——beam状态的maxwidow参数研究

代码来源：示例的"ccdex01"

代码：

beam num=1 wavelength=0.6 x.ori=0 y.ori=-1 max.win=2 angle=90

目前我对这句代码的理解：

单色光

num=1:光束序号，便于之后进行功率赋值（b1=1：b1光束光强=1W/cm2）

wavelength=0.6um：根据c=fλ，光的频率为：5e14，根据对照表，是可见光

x.ori(gin)，y.origin：为光出射的点

angle 为从 X 轴正向往 Y 轴 负方向偏转的角度，默认 0º，90º即表示从器件顶部垂直于表面往下照射

tonyplot:



感觉还是得找理论上最准确的描述，通过经验反推不可能的。

在Atlas用户手册中搜索max.win，有这张图：

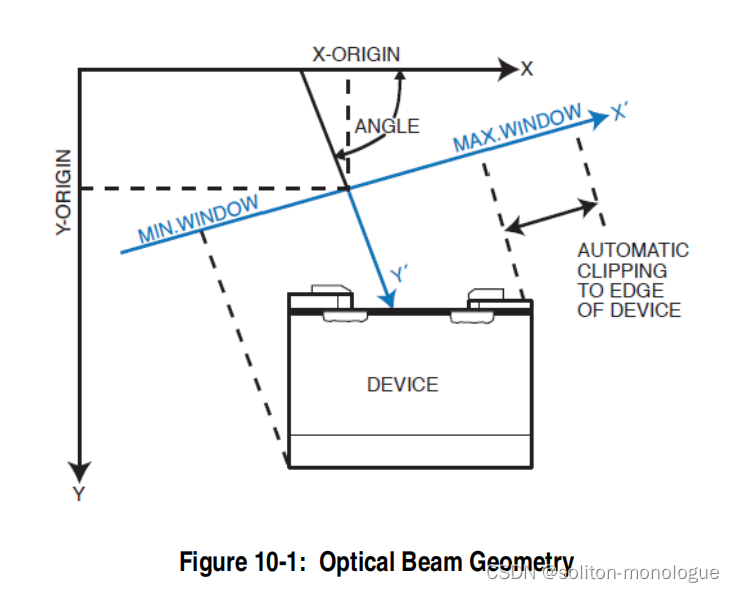

 以光束入射原点为原点，建立新的坐标轴x'，y'，y'和角度ANGLE有关，x'垂直于y'。MAX。WIN和MIN.WIN是新坐标系上X’轴的最大最小值。（非绝对值）

粗浅的理解一下：

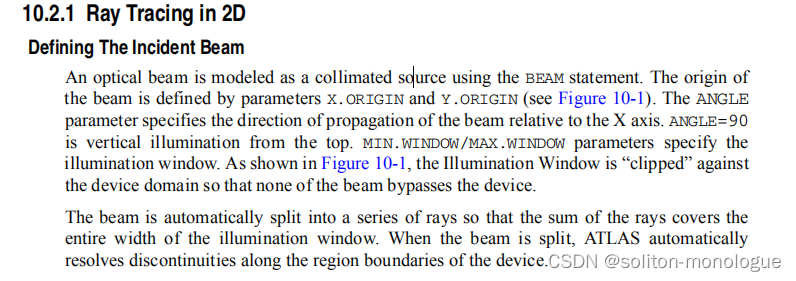

 10.2.1 2D中光束追踪

定义事件波束

利用beam语句将光束建模为准直光源。X.origin和Y.origin用于定义光源的原点。ANGLE参数指定光束相对X轴的传播方向。ANGLE=90°指从顶部向下垂直入射。MIN.WINDOW/MAX.WINDOW参数指定照射窗口。正如图10-1所示，照明窗口对器件域进行“裁剪”，以便没有任何光束绕过设备。

光束自动分割成一系列射线，使射线的总和覆盖照明窗口的整个宽度。当光束被分割时，ATLAS自动解决沿器件边界的不连续问题。

下边来验证一下我的理解：

下边代码是四束光b1b2b3b4，改变原点和max.win参数，看一下tonyplot的结果

beam num=1 wavelength=0.6 x.ori=0 y.ori=-1 max.win=2 angle=90
beam num=2 wavelength=0.7 x.ori=1 y.ori=-1 max.win=2 angle=90
beam num=3 wavelength=0.8 x.ori=0 y.ori=-1 max.win=3 angle=90
beam num=4 wavelength=0.5 x.ori=2 y.ori=-1 max.win=3 angle=90

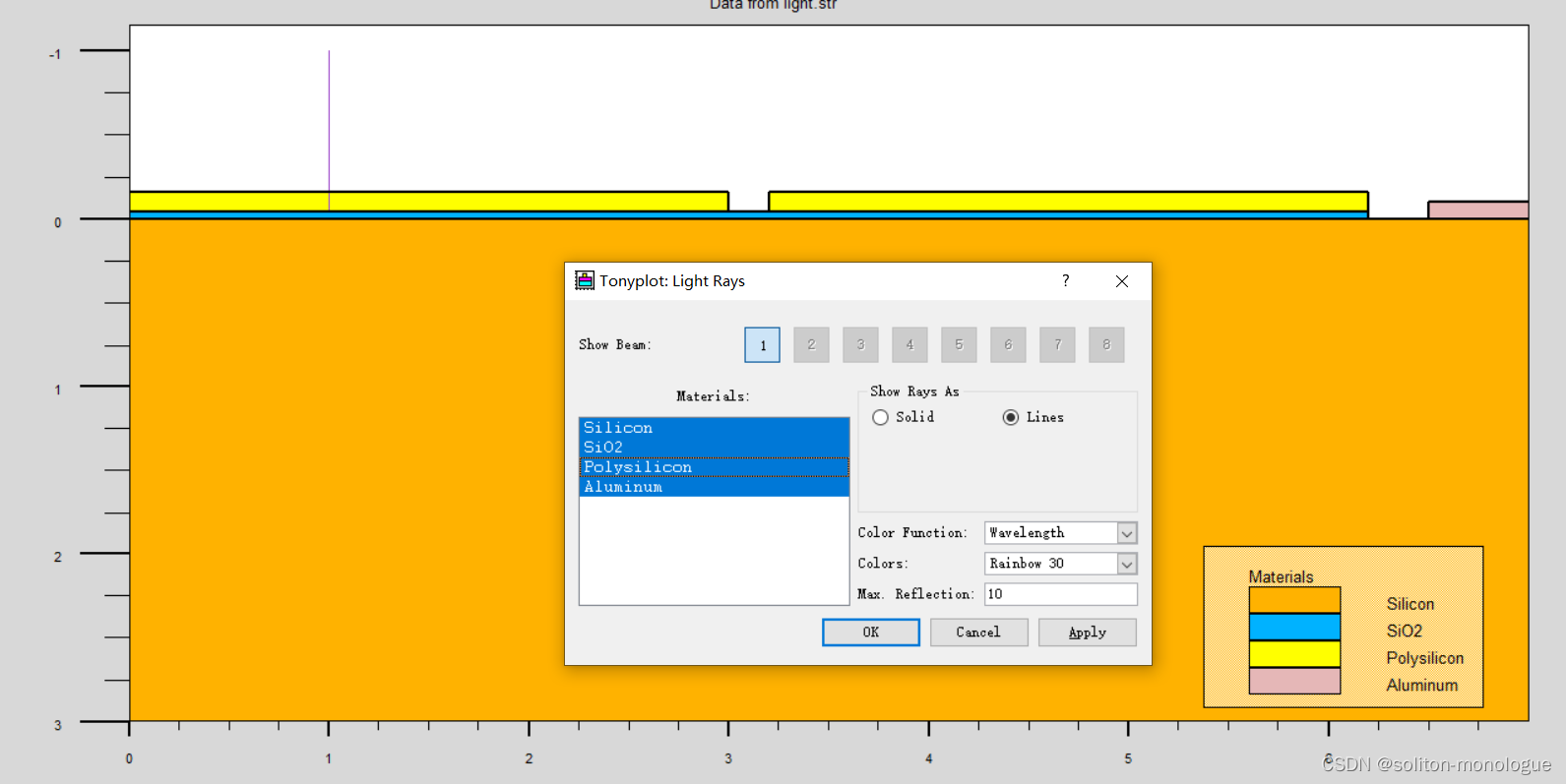

第一束光：

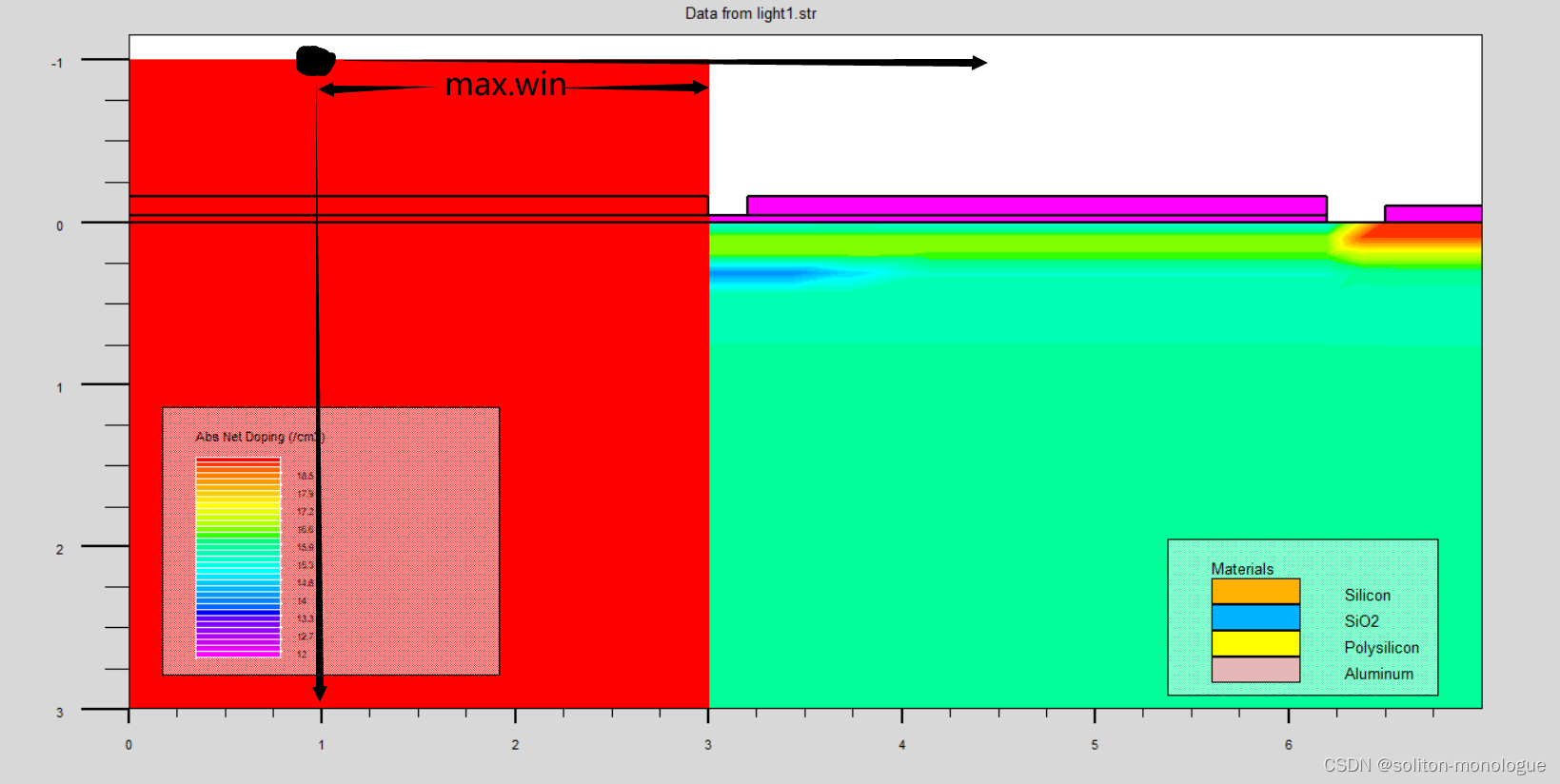

第二束光：

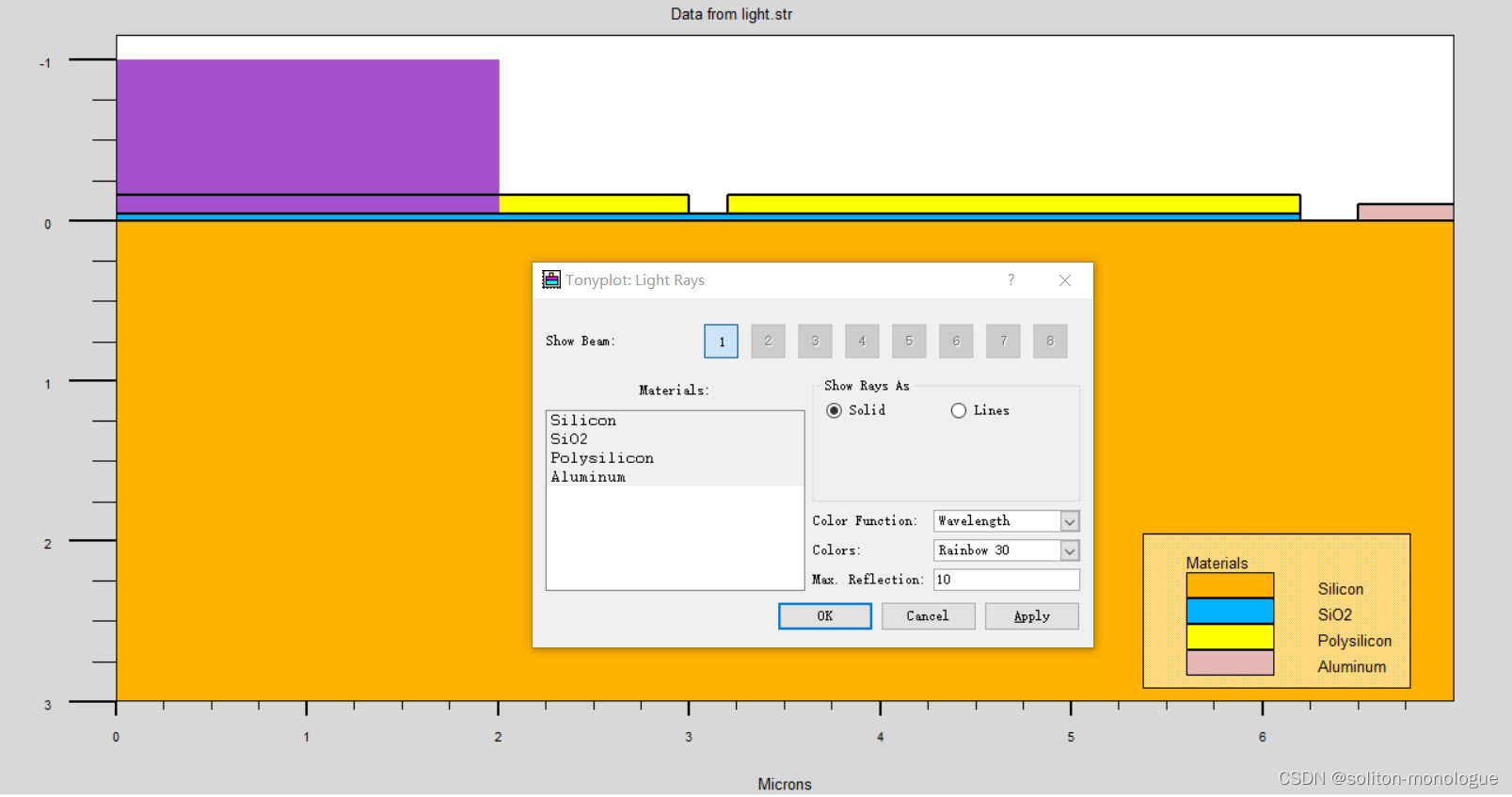

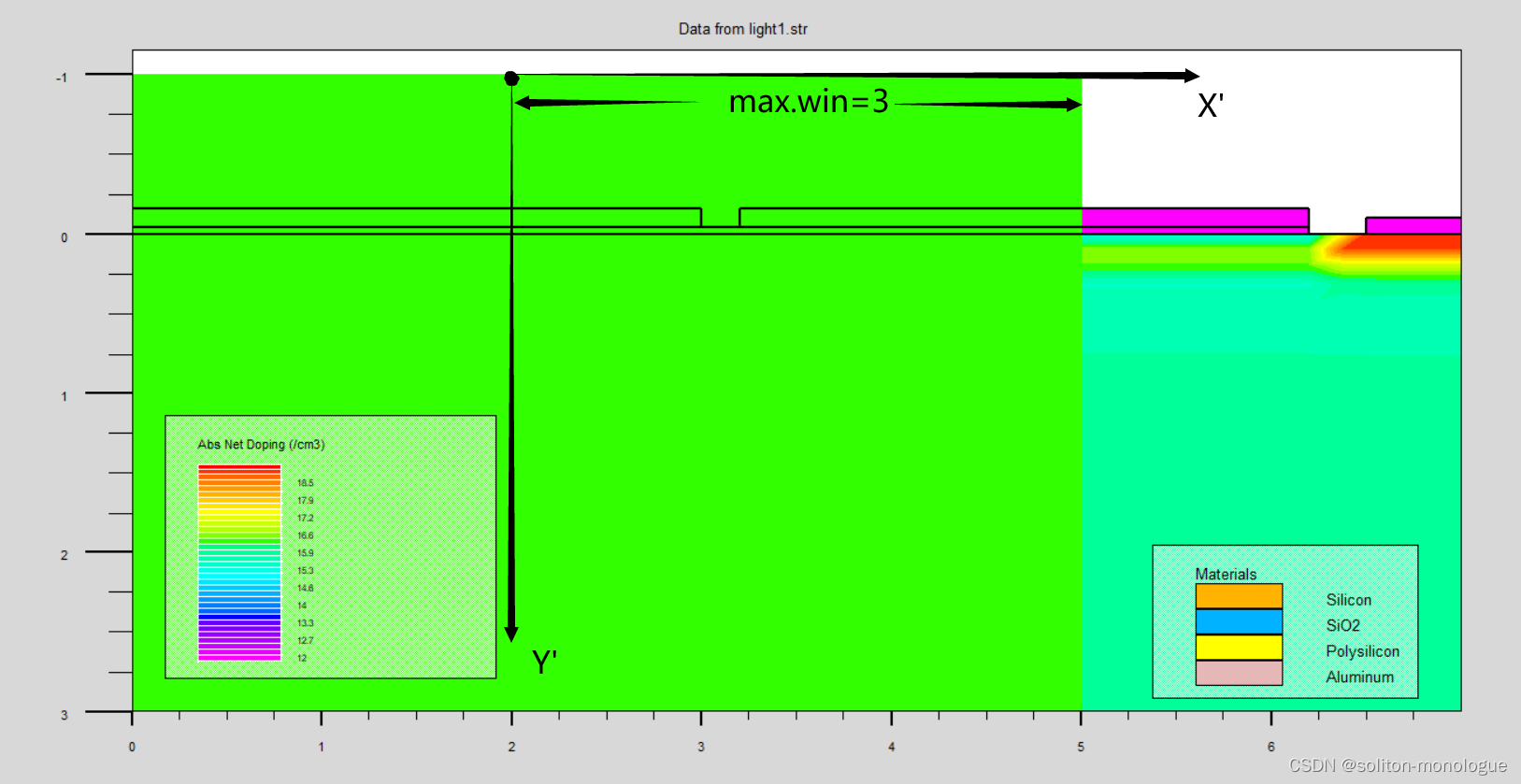

 第三束光

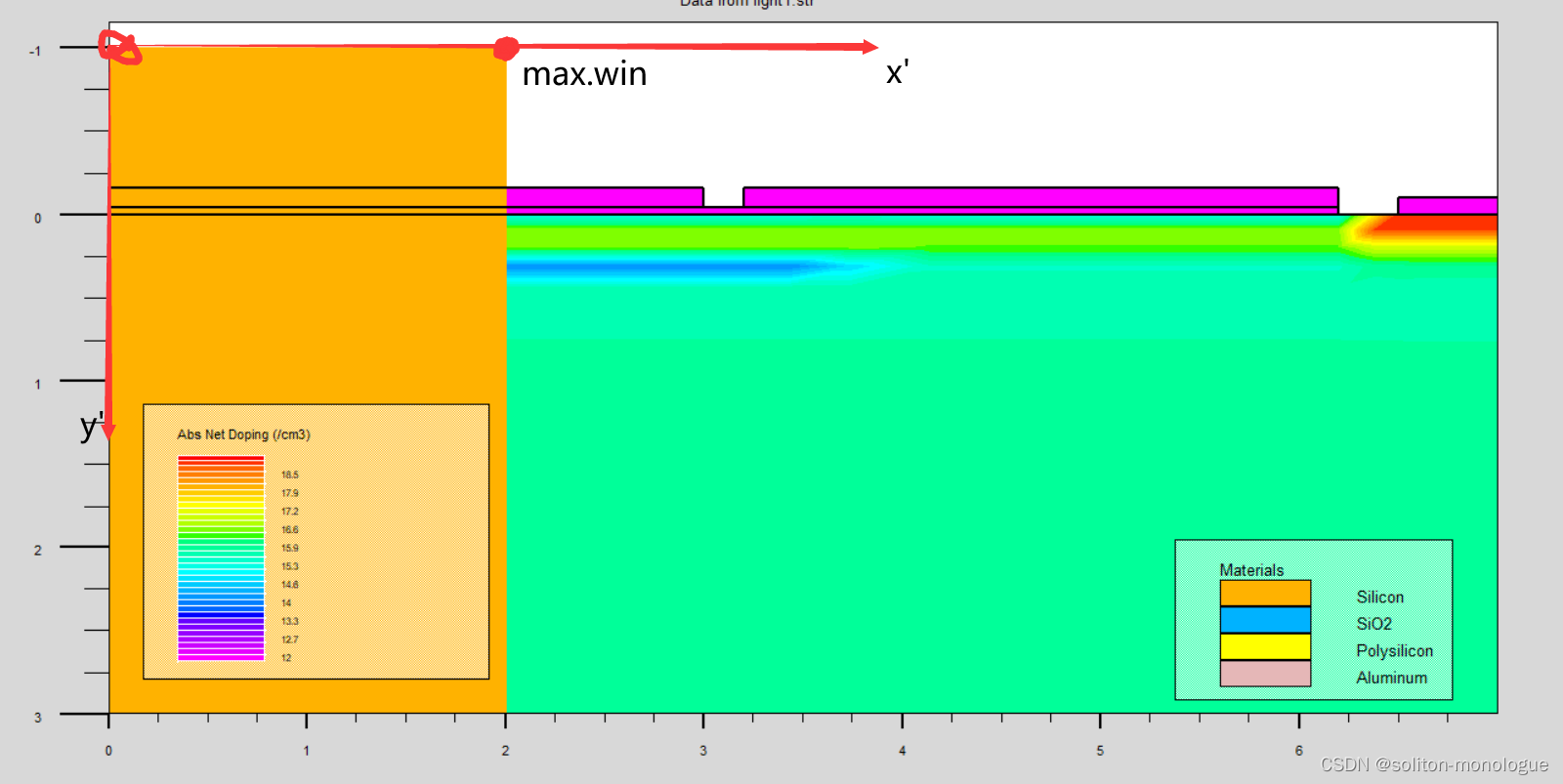

 第四束光：

这些代码里均没有指定min.win，猜测是默认器件最左边，现在去验证一下。

solve b4=1 ramp.lit ramptime=5e-9 dt=1e-11 tstop=80e-9 outf=light4.str master

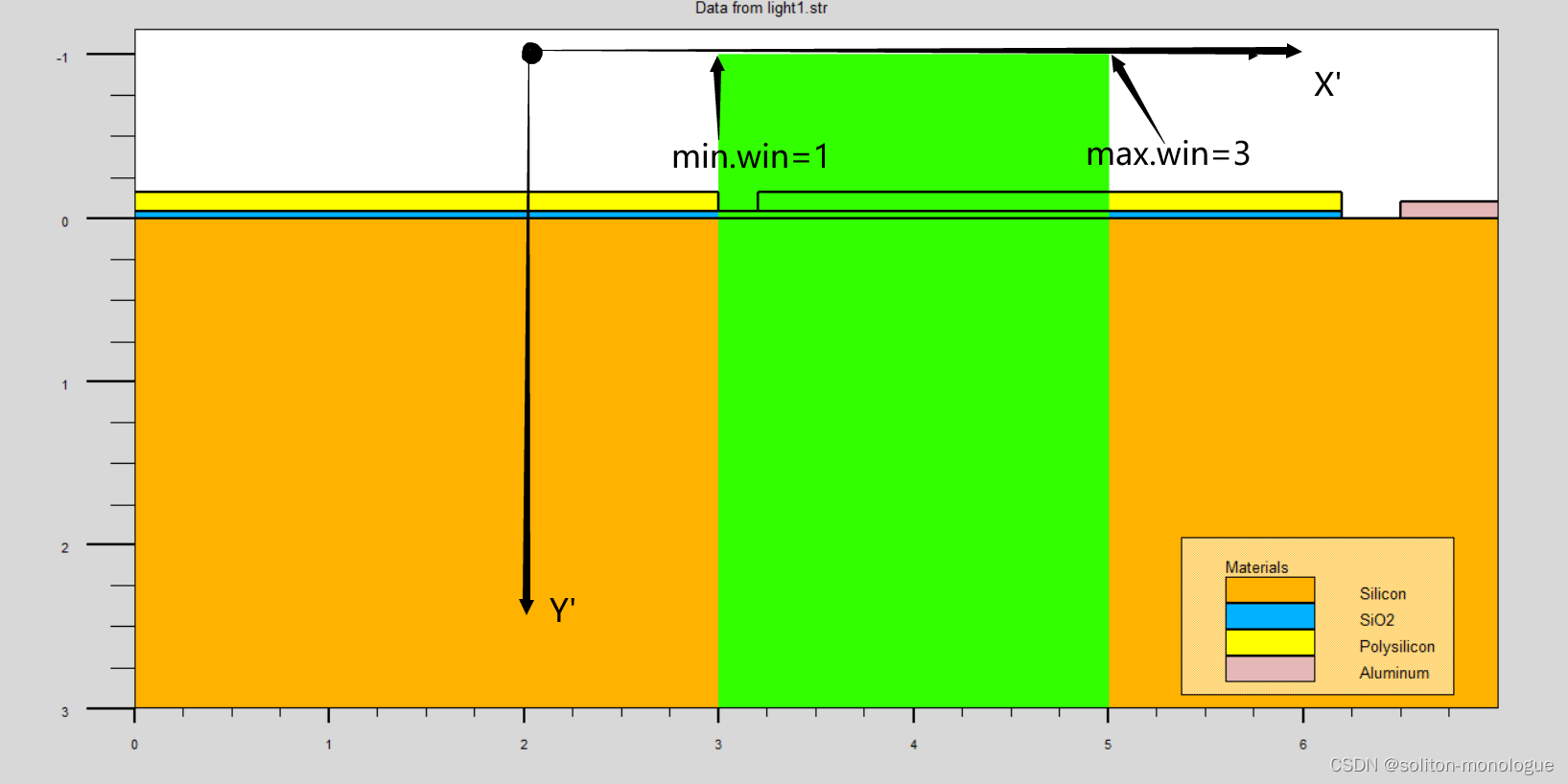

beam num=4 wavelength=0.5 x.ori=2 y.ori=-1 max.win=3 min.win=-1 angle=90

​​​​​​​

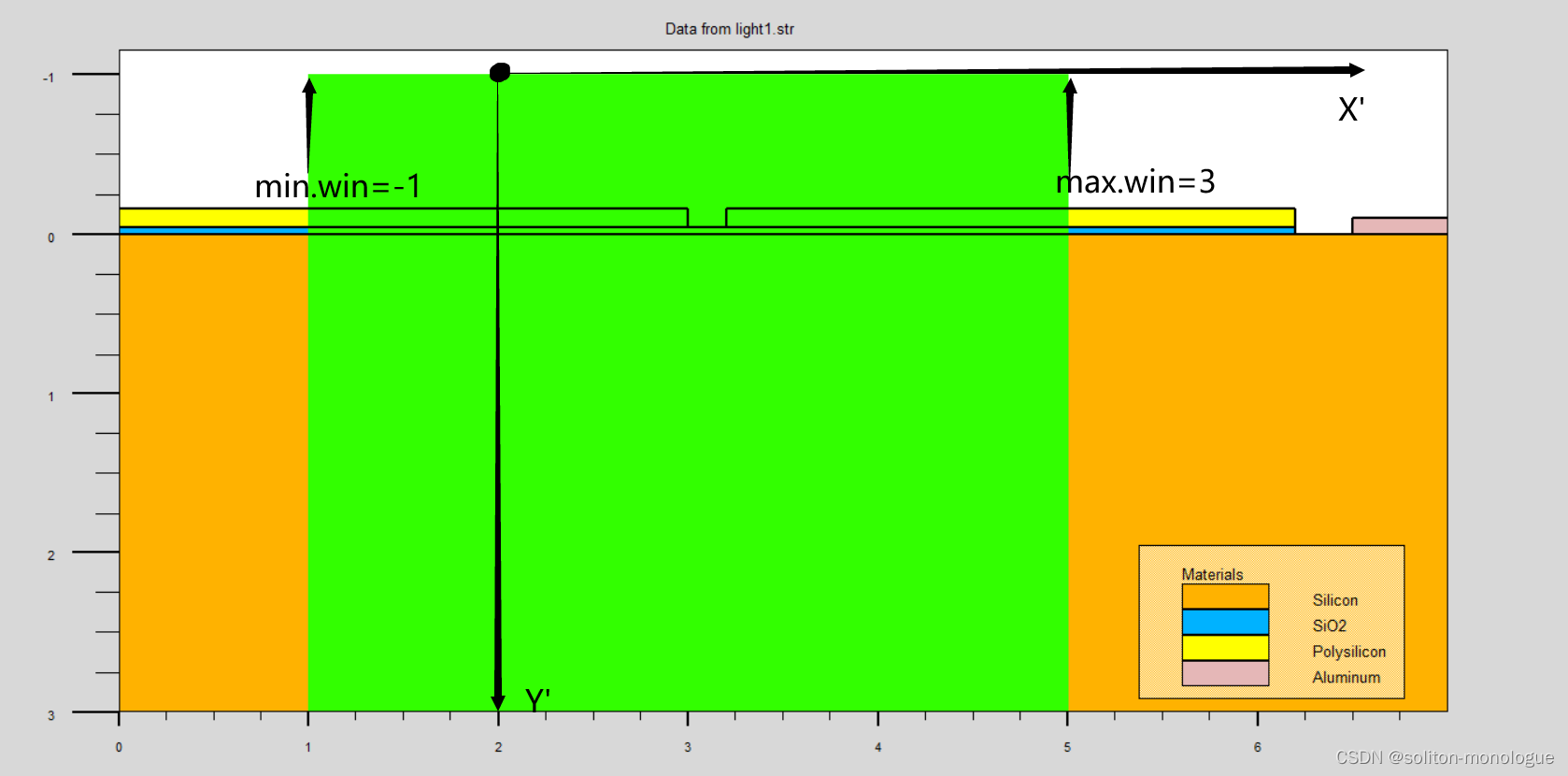

 猜想正确。
