在学习Mujoco仿真的过程中,mujoco的版本要选择合适。先前我将mujoco的版本升级到了mujoco-3.1.4,在运行act的仿真代码时遇到了问题,撰写了博客:
下面在进行mujoco仿真时,统一安装如下包的版本:
pip install mujoco==2.3.7
pip install dm_control==1.0.14
好!承接上一篇博客:
Mujoco仿真【xml文件的学习 3】_mujoco打开xml文件-CSDN博客

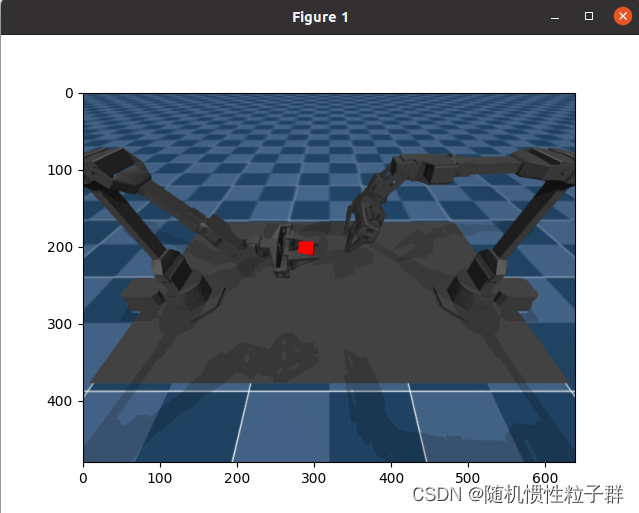

下面我们继续来学习mujoco仿真中的xml文件,这次以一个实际的案例来学习别人编写好的xml文件,本次的案例为aloha的双臂仿真平台【sim_transfer_cube_scripted】:
其中vx300s_dependencies.xml文件代码:
<mujocoinclude>
<compiler angle="radian" inertiafromgeom="auto" inertiagrouprange="4 5"/>
<asset>
<mesh name="vx300s_1_base" file="vx300s_1_base.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_2_shoulder" file="vx300s_2_shoulder.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_3_upper_arm" file="vx300s_3_upper_arm.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_4_upper_forearm" file="vx300s_4_upper_forearm.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_5_lower_forearm" file="vx300s_5_lower_forearm.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_6_wrist" file="vx300s_6_wrist.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_7_gripper" file="vx300s_7_gripper.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_8_gripper_prop" file="vx300s_8_gripper_prop.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_9_gripper_bar" file="vx300s_9_gripper_bar.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_10_gripper_finger_left" file="vx300s_10_custom_finger_left.stl" scale="0.001 0.001 0.001" />
<mesh name="vx300s_10_gripper_finger_right" file="vx300s_10_custom_finger_right.stl" scale="0.001 0.001 0.001" />
</asset>
</mujocoinclude>
这段代码是一个 XML 格式的 Mujoco 模型文件的一部分,用于包含机器人手臂的模型文件和相关配置。以下是对其中各部分的详细解释:
-
<compiler>
:编译器选项,用于设置模型的编译参数。angle="radian"
:角度单位设置为弧度。inertiafromgeom="auto"
:惯性矩从几何体自动计算。inertiagrouprange="4 5"
:定义了惯性矩计算的组范围。
-
<asset>
:模型的资源部分,包含了机器人手臂的各个部件的网格模型文件和相关配置。<mesh>
:定义了多个网格模型文件,每个文件对应一个机器人手臂的部件,如基座、肩部、上臂等。每个<mesh>
元素包含以下属性:name
:部件名称。file
:部件对应的 STL 格式的网格模型文件。scale
:模型缩放比例。
这段代码描述了一个包含机器人手臂各个部件模型文件的配置,用于构建机器人手臂的物理模拟环境。
其中vx300s_left.xml与vx300s_right.xml文件类似,我们选用vx300s_left.xml文件代码:
<mujocoinclude>
<body name="vx300s_left" pos="-0.469 0.5 0">
<geom quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_1_base" name="vx300s_left/1_base" contype="0" conaffinity="0" rgba="0.2 0.2 0.2 1" />
<body name="vx300s_left/shoulder_link" pos="0 0 0.079">
<inertial pos="0.000259233 -3.3552e-06 0.0116129" quat="-0.476119 0.476083 0.52279 0.522826" mass="0.798614" diaginertia="0.00120156 0.00113744 0.0009388" />
<joint name="vx300s_left/waist" pos="0 0 0" axis="0 0 1" limited="true" range="-3.14158 3.14158" frictionloss="50" />
<geom pos="0 0 -0.003" quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_2_shoulder" name="vx300s_left/2_shoulder" rgba="0.2 0.2 0.2 1"/>
<body name="vx300s_left/upper_arm_link" pos="0 0 0.04805">
<inertial pos="0.0206949 4e-10 0.226459" quat="0 0.0728458 0 0.997343" mass="0.792592" diaginertia="0.00911338 0.008925 0.000759317" />
<joint name="vx300s_left/shoulder" pos="0 0 0" axis="0 1 0" limited="true" range="-1.85005 1.25664" frictionloss="60" />
<geom quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_3_upper_arm" name="vx300s_left/3_upper_arm" rgba="0.2 0.2 0.2 1"/>
<body name="vx300s_left/upper_forearm_link" pos="0.05955 0 0.3">
<inertial pos="0.105723 0 0" quat="-0.000621631 0.704724 0.0105292 0.709403" mass="0.322228" diaginertia="0.00144107 0.00134228 0.000152047" />
<joint name="vx300s_left/elbow" pos="0 0 0" axis="0 1 0" limited="true" range="-1.76278 1.6057" frictionloss="60" />
<geom type="mesh" mesh="vx300s_4_upper_forearm" name="vx300s_left/4_upper_forearm" rgba="0.2 0.2 0.2 1"/>
<body name="vx300s_left/lower_forearm_link" pos="0.2 0 0">
<inertial pos="0.0513477 0.00680462 0" quat="-0.702604 -0.0796724 -0.702604 0.0796724" mass="0.414823" diaginertia="0.0005911 0.000546493 0.000155707" />
<joint name="vx300s_left/forearm_roll" pos="0 0 0" axis="1 0 0" limited="true" range="-3.14158 3.14158" frictionloss="30" />
<geom quat="0 1 0 0" type="mesh" mesh="vx300s_5_lower_forearm" name="vx300s_left/5_lower_forearm" rgba="0.2 0.2 0.2 1"/>
<body name="vx300s_left/wrist_link" pos="0.1 0 0">
<inertial pos="0.046743 -7.6652e-06 0.010565" quat="-0.00100191 0.544586 0.0026583 0.8387" mass="0.115395" diaginertia="5.45707e-05 4.63101e-05 4.32692e-05" />
<joint name="vx300s_left/wrist_angle" pos="0 0 0" axis="0 1 0" limited="true" range="-1.8675 2.23402" frictionloss="30" />
<geom quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_6_wrist" name="vx300s_left/6_wrist" rgba="0.2 0.2 0.2 1"/>
<body name="vx300s_left/gripper_link" pos="0.069744 0 0">
<body name="vx300s_left/camera_focus" pos="0.15 0 0.01">
<site pos="0 0 0" size="0.01" type="sphere" name="left_cam_focus" rgba="0 0 1 0"/>
</body>
<site pos="0.15 0 0" size="0.003 0.003 0.03" type="box" name="cali_left_site1" rgba="0 0 1 0"/>
<site pos="0.15 0 0" size="0.003 0.03 0.003" type="box" name="cali_left_site2" rgba="0 0 1 0"/>
<site pos="0.15 0 0" size="0.03 0.003 0.003" type="box" name="cali_left_site3" rgba="0 0 1 0"/>
<camera name="left_wrist" pos="-0.1 0 0.16" fovy="20" mode="targetbody" target="vx300s_left/camera_focus"/>
<inertial pos="0.0395662 -2.56311e-07 0.00400649" quat="0.62033 0.619916 -0.339682 0.339869" mass="0.251652" diaginertia="0.000689546 0.000650316 0.000468142" />
<joint name="vx300s_left/wrist_rotate" pos="0 0 0" axis="1 0 0" limited="true" range="-3.14158 3.14158" frictionloss="30" />
<geom pos="-0.02 0 0" quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_7_gripper" name="vx300s_left/7_gripper" rgba="0.2 0.2 0.2 1"/>
<geom pos="-0.020175 0 0" quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_9_gripper_bar" name="vx300s_left/9_gripper_bar" rgba="0.2 0.2 0.2 1"/>
<body name="vx300s_left/gripper_prop_link" pos="0.0485 0 0">
<inertial pos="0.002378 2.85e-08 0" quat="0 0 0.897698 0.440611" mass="0.008009" diaginertia="4.2979e-06 2.8868e-06 1.5314e-06" />
<!-- <joint name="vx300s_left/gripper" pos="0 0 0" axis="1 0 0" frictionloss="30" />-->
<geom pos="-0.0685 0 0" quat="0.707107 0 0 0.707107" type="mesh" mesh="vx300s_8_gripper_prop" name="vx300s_left/8_gripper_prop" rgba="0.2 0.2 0.2 1"/>
</body>
<body name="vx300s_left/left_finger_link" pos="0.0687 0 0">
<inertial pos="0.017344 -0.0060692 0" quat="0.449364 0.449364 -0.54596 -0.54596" mass="0.034796" diaginertia="2.48003e-05 1.417e-05 1.20797e-05" />
<joint name="vx300s_left/left_finger" pos="0 0 0" axis="0 1 0" type="slide" limited="true" range="0.021 0.057" frictionloss="30" />
<geom condim="4" solimp="2 1 0.01" solref="0.01 1" friction="1 0.005 0.0001" pos="0.005 -0.052 0" euler="3.14 1.57 0" type="mesh" mesh="vx300s_10_gripper_finger_left" name="vx300s_left/10_left_gripper_finger" rgba="0.2 0.2 0.2 1"/>
</body>
<body name="vx300s_left/right_finger_link" pos="0.0687 0 0">
<inertial pos="0.017344 0.0060692 0" quat="0.44937 -0.44937 0.545955 -0.545955" mass="0.034796" diaginertia="2.48002e-05 1.417e-05 1.20798e-05" />
<joint name="vx300s_left/right_finger" pos="0 0 0" axis="0 1 0" type="slide" limited="true" range="-0.057 -0.021" frictionloss="30" />
<geom condim="4" solimp="2 1 0.01" solref="0.01 1" friction="1 0.005 0.0001" pos="0.005 0.052 0" euler="3.14 1.57 0" type="mesh" mesh="vx300s_10_gripper_finger_right" name="vx300s_left/10_right_gripper_finger" rgba="0.2 0.2 0.2 1"/>
</body>
</body>
</body>
</body>
</body>
</body>
</body>
</body>
</mujocoinclude>
这段代码是一个 XML 格式的 Mujoco 模型文件的一部分,用于描述机器人手臂的模型和相关配置。以下是对其中各部分的详细解释:
-
<mujocoinclude>
:用于包含另一个 Mujoco 模型文件的标签,这里包含了机器人手臂的模型和配置信息。 -
<body>
:定义了机器人手臂的主体部分,包括了各个连接部件和其位置信息。name="vx300s_left"
:机器人手臂的名称。pos="-0.469 0.5 0"
:机器人手臂的位置。
-
<geom>
:定义了机器人手臂的几何形状,通常用于可视化和碰撞检测。quat="0.707107 0 0 0.707107"
:指定了几何体的旋转四元数。type="mesh"
:指定了几何体的类型为网格。mesh="vx300s_1_base"
:指定了该几何体所使用的网格模型。rgba="0.2 0.2 0.2 1"
:指定了几何体的颜色。
-
<inertial>
:定义了每个连接部件的惯性参数。pos
:惯性中心的位置。quat
:惯性矩阵的旋转四元数。mass
:部件的质量。diaginertia
:惯性矩阵的对角线元素。
-
<joint>
:定义了连接部件之间的关节。name
:关节的名称。pos
:关节的位置。axis
:关节的旋转轴。limited="true"
:表示关节是否有限制。range
:关节的运动范围。frictionloss
:关节的摩擦损失。
-
<site>
:定义了站位点,用于可视化和其他用途。pos
:站位点的位置。size
:站位点的大小。type
:站位点的类型。
-
<camera>
:定义了摄像机,用于模拟环境的观察。name
:摄像机的名称。pos
:摄像机的位置。fovy
:摄像机的视场角。mode="targetbody"
:摄像机的模式,以指定的物体为目标。
-
<geom>
:定义了机器人手臂的各个连接部件的几何形状。quat
:指定了几何体的旋转四元数。type="mesh"
:指定了几何体的类型为网格。mesh
:指定了该几何体所使用的网格模型。rgba
:指定了几何体的颜色。
这段代码描述了一个机器人手臂的模型和配置信息,包括了各个连接部件的几何形状、惯性参数、关节、站位点以及摄像机等元素。
其中scene.xml文件代码:
<mujocoinclude>
<!-- <option timestep='0.0025' iterations="50" tolerance="1e-10" solver="Newton" jacobian="dense" cone="elliptic"/>-->
<asset>
<mesh file="tabletop.stl" name="tabletop" scale="0.001 0.001 0.001"/>
<!-- floor -->
<texture type="skybox" builtin="gradient" rgb1="0.3 0.5 0.7" rgb2="0 0 0" width="512" height="3072"/>
<texture type="2d" name="groundplane" builtin="checker" mark="edge" rgb1="0.2 0.3 0.4" rgb2="0.1 0.2 0.3"
markrgb="0.8 0.8 0.8" width="300" height="300"/>
<material name="groundplane" texture="groundplane" texuniform="true" texrepeat="5 5" reflectance="0.2"/>
</asset>
<visual>
<map fogstart="1.5" fogend="5" force="0.1" znear="0.1"/>
<quality shadowsize="4096" offsamples="4"/>
<!-- <headlight ambient="0.4 0.4 0.4"/>-->
<headlight diffuse="0.6 0.6 0.6" ambient="0.3 0.3 0.3" specular="0 0 0"/>
<rgba haze="0.15 0.25 0.35 1"/>
<global azimuth="140" elevation="-30"/>
</visual>
<worldbody>
<!-- default castshadow = "false" -->
<light castshadow="true" directional='true' diffuse='.3 .3 .3' specular='0.3 0.3 0.3' pos='-1 -1 1'
dir='1 1 -1'/>
<light directional='true' diffuse='.3 .3 .3' specular='0.3 0.3 0.3' pos='1 -1 1' dir='-1 1 -1'/>
<light castshadow="true" directional='true' diffuse='.3 .3 .3' specular='0.3 0.3 0.3' pos='0 1 1'
dir='0 -1 -1'/>
<!-- floor -->
<body name="floor" pos="0 0 -0.001">
<geom name="floor" size="0 0 0.01" type="plane" material="groundplane"/>
</body>
<body name="table" pos="0 .6 0">
<geom group="1" mesh="tabletop" pos="0 0 0" type="mesh" conaffinity="1" contype="1" name="table" rgba="0.2 0.2 0.2 1" />
</body>
<body name="midair" pos="0 .6 0.2">
<site pos="0 0 0" size="0.01" type="sphere" name="midair" rgba="1 0 0 0"/>
</body>
<camera name="left_pillar" pos="-0.5 0.2 0.6" fovy="78" mode="targetbody" target="table"/>
<camera name="right_pillar" pos="0.5 0.2 0.6" fovy="78" mode="targetbody" target="table"/>
<camera name="top" pos="0 0.6 0.8" fovy="78" mode="targetbody" target="table"/>
<camera name="angle" pos="0 0 0.6" fovy="78" mode="targetbody" target="table"/>
<camera name="front_close" pos="0 0.2 0.4" fovy="78" mode="targetbody" target="vx300s_left/camera_focus"/>
</worldbody>
</mujocoinclude>
这段代码是一个 XML 格式的 Mujoco 模型文件的一部分,用于描述一个模拟环境中的物体、光源和相机等元素。以下是对其中各部分的详细解释:
-
<mujocoinclude>
:Mujoco 模型文件的包含标签,用于将其他文件的内容包含到当前文件中。 -
<asset>
:模型的资源部分,定义了模型中使用的各种资产,如网格、纹理和材质。<mesh>
:指定了一个网格文件作为桌面,定义了它的名称和缩放比例。<texture>
:定义了两种类型的纹理:"skybox"
:用于模拟天空的渐变效果。"2d"
:用于地面的棋盘格纹理,包括颜色、尺寸和边缘标记。
<material>
:定义了地面的材质,引用了前面定义的地面纹理,并设置了反射率和纹理重复参数。
-
<visual>
:模型的可视化部分,用于定义模拟环境中的视觉效果。<map>
:定义了雾化效果的参数,包括起始和结束位置以及力度。<quality>
:设置了阴影和抗锯齿的参数。<headlight>
:设置了头灯的参数,包括漫反射、环境光和高光。<rgba>
:设置了雾化效果的颜色。<global>
:设置了全局光照的方向。
-
<worldbody>
:模型的世界部分,定义了模拟环境中的物体、光源和相机等元素。<light>
:定义了三个光源,包括其类型、漫反射和高光等参数。<body>
:定义了模拟环境中的物体,包括桌面和悬空的物体。- 桌面:由一个平面几何体组成,使用前面定义的地面材质。
- 悬空的物体:这里只是一个站位点,未指定具体的几何形状。
<camera>
:定义了多个摄像机,包括其位置、视场角和模式等参数。其中,mode="targetbody"
表示摄像机会以指定的物体为目标,视角随之调整。
这个模型文件描述了一个简单的模拟环境,其中包括一个桌面、一个悬空的物体和多个摄像机,用于模拟不同视角的变化。
其中bimanual_viperx_ee_transfer_cube.xml文件代码:
<mujoco>
<include file="scene.xml"/>
<include file="vx300s_dependencies.xml"/>
<equality>
<weld body1="mocap_left" body2="vx300s_left/gripper_link" solref="0.01 1" solimp=".25 .25 0.001" />
<weld body1="mocap_right" body2="vx300s_right/gripper_link" solref="0.01 1" solimp=".25 .25 0.001" />
</equality>
<worldbody>
<include file="vx300s_left.xml" />
<include file="vx300s_right.xml" />
<body mocap="true" name="mocap_left" pos="0.095 0.50 0.425">
<site pos="0 0 0" size="0.003 0.003 0.03" type="box" name="mocap_left_site1" rgba="1 0 0 1"/>
<site pos="0 0 0" size="0.003 0.03 0.003" type="box" name="mocap_left_site2" rgba="1 0 0 1"/>
<site pos="0 0 0" size="0.03 0.003 0.003" type="box" name="mocap_left_site3" rgba="1 0 0 1"/>
</body>
<body mocap="true" name="mocap_right" pos="-0.095 0.50 0.425">
<site pos="0 0 0" size="0.003 0.003 0.03" type="box" name="mocap_right_site1" rgba="1 0 0 1"/>
<site pos="0 0 0" size="0.003 0.03 0.003" type="box" name="mocap_right_site2" rgba="1 0 0 1"/>
<site pos="0 0 0" size="0.03 0.003 0.003" type="box" name="mocap_right_site3" rgba="1 0 0 1"/>
</body>
<body name="box" pos="0.2 0.5 0.05">
<joint name="red_box_joint" type="free" frictionloss="0.01" />
<inertial pos="0 0 0" mass="0.05" diaginertia="0.002 0.002 0.002" />
<geom condim="4" solimp="2 1 0.01" solref="0.01 1" friction="1 0.005 0.0001" pos="0 0 0" size="0.02 0.02 0.02" type="box" name="red_box" rgba="1 0 0 1" />
</body>
</worldbody>
<actuator>
<position ctrllimited="true" ctrlrange="0.021 0.057" joint="vx300s_left/left_finger" kp="200" user="1"/>
<position ctrllimited="true" ctrlrange="-0.057 -0.021" joint="vx300s_left/right_finger" kp="200" user="1"/>
<position ctrllimited="true" ctrlrange="0.021 0.057" joint="vx300s_right/left_finger" kp="200" user="1"/>
<position ctrllimited="true" ctrlrange="-0.057 -0.021" joint="vx300s_right/right_finger" kp="200" user="1"/>
</actuator>
<keyframe>
<key qpos="0 -0.96 1.16 0 -0.3 0 0.024 -0.024 0 -0.96 1.16 0 -0.3 0 0.024 -0.024 0.2 0.5 0.05 1 0 0 0"/>
</keyframe>
</mujoco>
这段代码是一个完整的 Mujoco 模型文件,描述了一个模拟环境中的物体、关节、动作控制器等元素。让我们逐个解释其中的内容:
-
<include file="scene.xml"/>
和<include file="vx300s_dependencies.xml"/>
:引用了其他两个 XML 文件,将它们的内容包含到当前文件中。 -
<equality>
:定义了两个关节的约束,使得两个物体固定在一起。<weld>
:将两个物体通过关节连接在一起,设置了约束参数如刚度和阻尼等。
-
<worldbody>
:模型的世界部分,定义了模拟环境中的各种物体。<include file="vx300s_left.xml" />
和<include file="vx300s_right.xml" />
:引用了两个 XML 文件,将机器人的左臂和右臂的模型包含进来。<body mocap="true" name="mocap_left" pos="0.095 0.50 0.425">
和<body mocap="true" name="mocap_right" pos="-0.095 0.50 0.425">
:定义了两个虚拟的 mocap 体,用于捕捉运动数据。<body name="box" pos="0.2 0.5 0.05">
:定义了一个名为 box 的物体,用于模拟一个红色的盒子。<joint name="red_box_joint" type="free" frictionloss="0.01" />
:定义了盒子的关节类型为自由关节,并设置了摩擦损耗。<inertial pos="0 0 0" mass="0.05" diaginertia="0.002 0.002 0.002" />
:定义了盒子的惯性属性,包括质量和惯性张量。<geom condim="4" solimp="2 1 0.01" solref="0.01 1" friction="1 0.005 0.0001" pos="0 0 0" size="0.02 0.02 0.02" type="box" name="red_box" rgba="1 0 0 1" />
:定义了盒子的几何形状和纹理颜色等属性。
-
<actuator>
:定义了动作控制器,用于控制机器人的手指关节的运动。<position ctrllimited="true" ctrlrange="0.021 0.057" joint="vx300s_left/left_finger" kp="200" user="1"/>
和<position ctrllimited="true" ctrlrange="-0.057 -0.021" joint="vx300s_left/right_finger" kp="200" user="1"/>
:控制左臂机器人手指的位置。<position ctrllimited="true" ctrlrange="0.021 0.057" joint="vx300s_right/left_finger" kp="200" user="1"/>
和<position ctrllimited="true" ctrlrange="-0.057 -0.021" joint="vx300s_right/right_finger" kp="200" user="1"/>
:控制右臂机器人手指的位置。
-
<keyframe>
:定义了一个关键帧,指定了各个关节的位置。<key qpos="0 -0.96 1.16 0 -0.3 0 0.024 -0.024 0 -0.96 1.16 0 -0.3 0 0.024 -0.024 0.2 0.5 0.05 1 0 0 0"/>
:指定了各个关节的位置信息,用于模拟开始时的初始状态。
qpos
:这个属性定义了关节的位置。它包含了多个数值,每两个数值代表一个关节的位置信息。在这个关键帧中,一共有六个关节,因此包含了 6*2=12 个数值。- 这些数值代表了每个关节的位置或方向。例如,
0 -0.96 1.16 0 -0.3 0
描述了左臂的一组关节位置,0.024 -0.024
描述了右臂手指的位置,0.2 0.5 0.05
描述了盒子的位置,1 0 0 0
描述了盒子的方向。
这样,当模拟开始时,Mujoco 将模拟环境中的物体调整到这个关键帧指定的位置和方向,从而实现了初始状态的设定。
整个 <mujoco>
块描述了一个模拟环境中的物体、约束、控制器等元素,用于进行机器人控制和物体运动的仿真。
具体的仿真代码运行可视化效果【record_sim_episodes.py】:
