Unity Shader Graph个人学习使用分享0

环境：使用unity版本为2022.2.21f1，注意不是国内c1版，当然用国内版应该也一样

unity下载地址Download Archive

文中任何页面如果打不开可能需要一些魔法，魔法教程自行检索

使用unity构建一个URP3D模板项目

URP默认添加了ShaderGraph，如图所示可以找到添加的ShaderGraph版本以及文档，这里是14.0.7版本，点击跳转文档

URL：About Shader Graph | Shader Graph | 14.0.7

 有官方中文翻译但是版本较高可能还未普及，目前中文仅支持到10.5.0版本

所以只能自己翻译辣，里面写的都是各个功能的描述，浏览两眼感觉还是动手实在

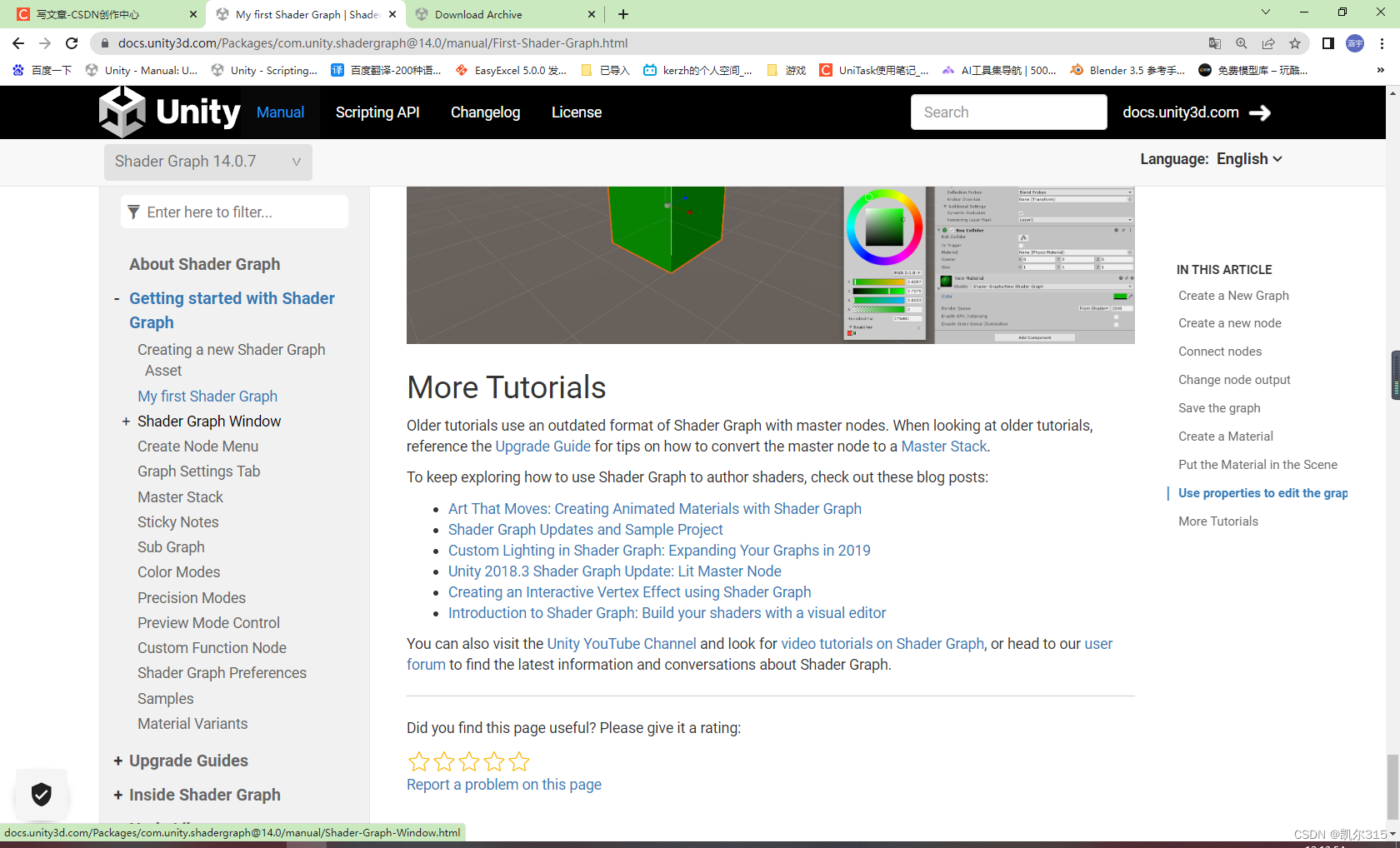

学习创建第一个ShaderGraph后发现附有更多教程的链接

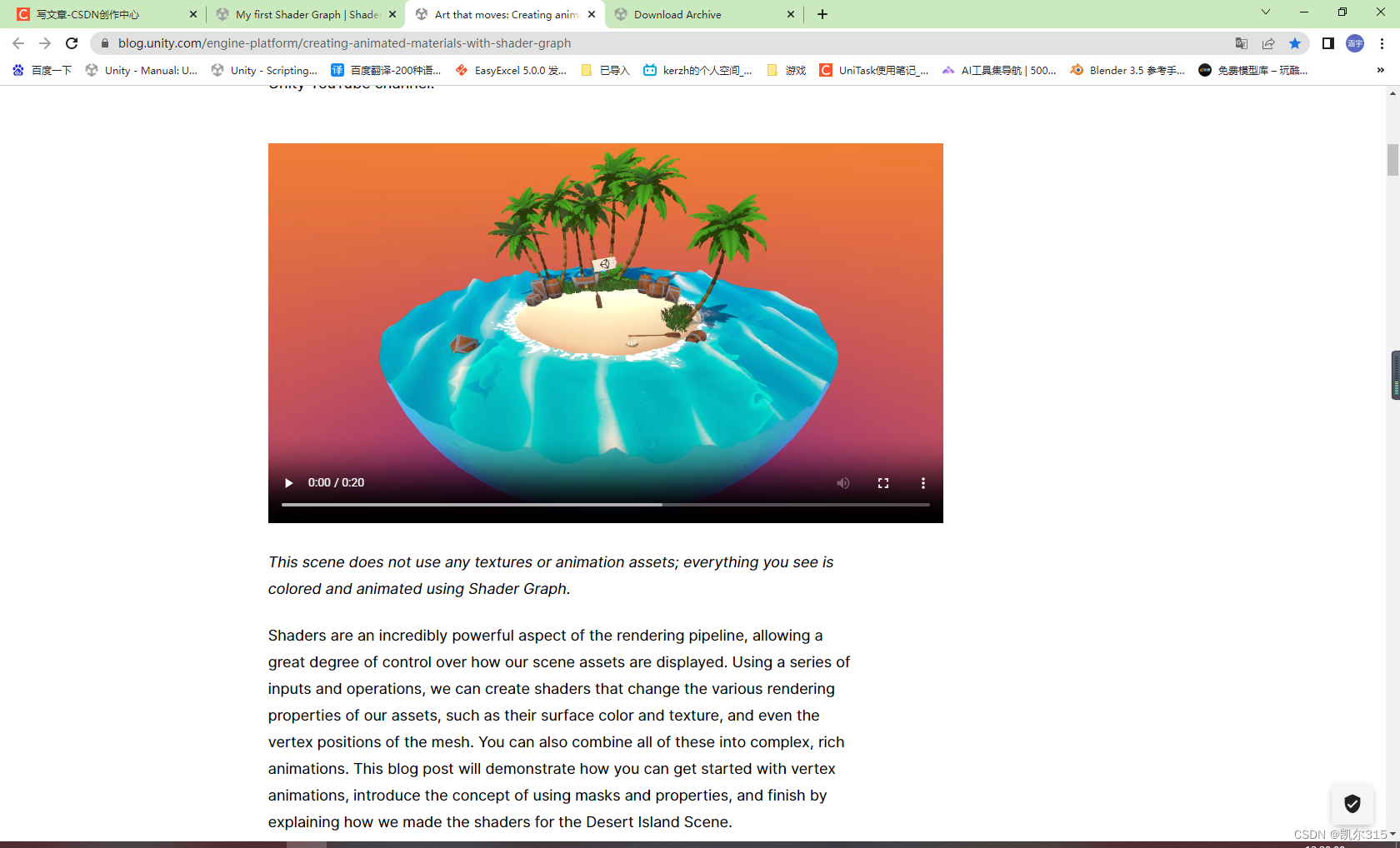

• Art That Moves: Creating Animated Materials with Shader Graph

 先去这里康康

看起来是一个小岛效果，版本是unity2018.2或更高，直接用2022.2.21f1打开发现错误太多，如何修这些bug不是当前的重点，遂下载2018.2.21f1

小岛项目链接：Clone Repository from GitHub or Download .Zip from GitHub

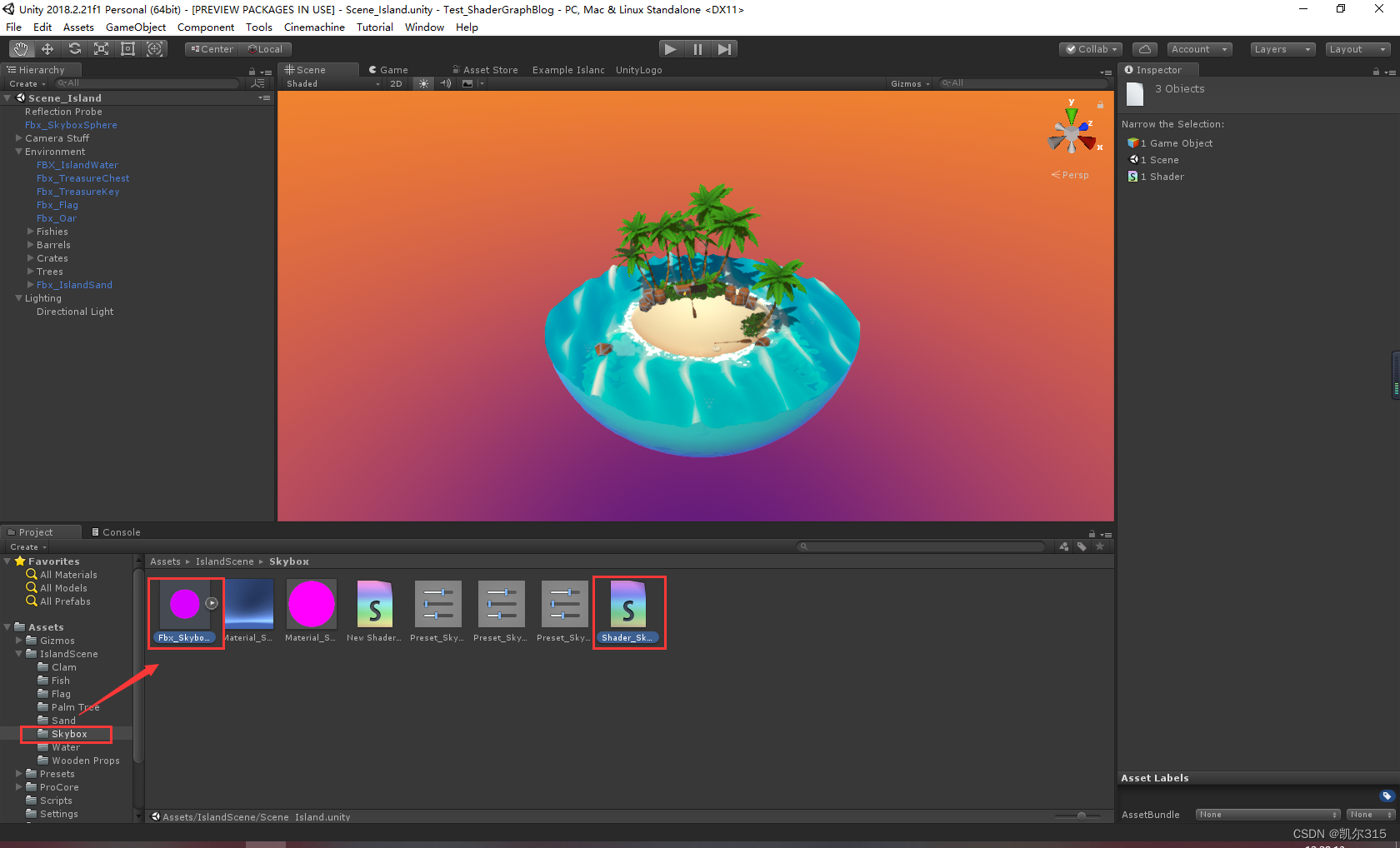

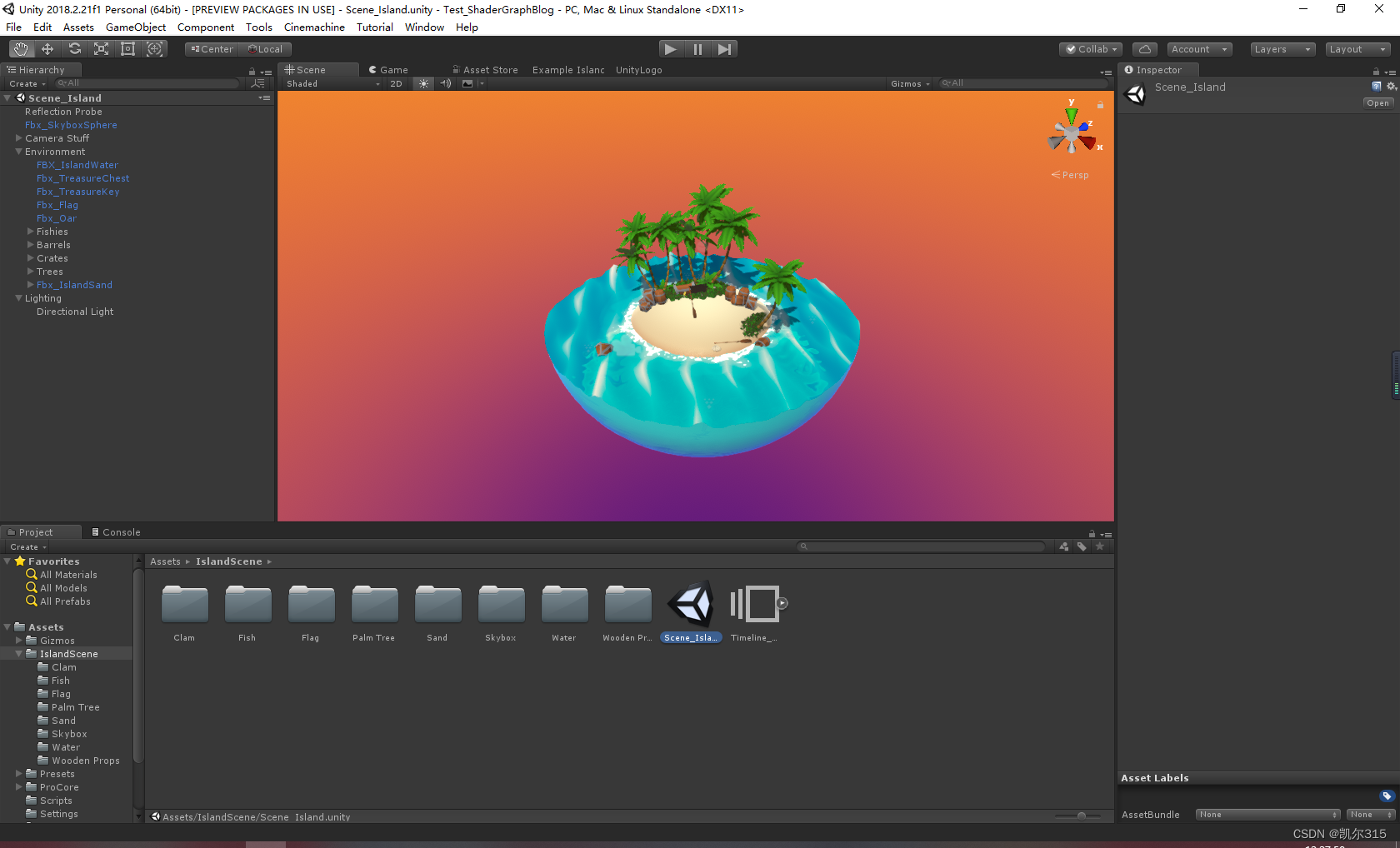

打开后目测正常，但毕竟不太想用2018.2.21f1，总是要与时俱进的，我决定把这个项目自己动手搬到2022.2.21f1

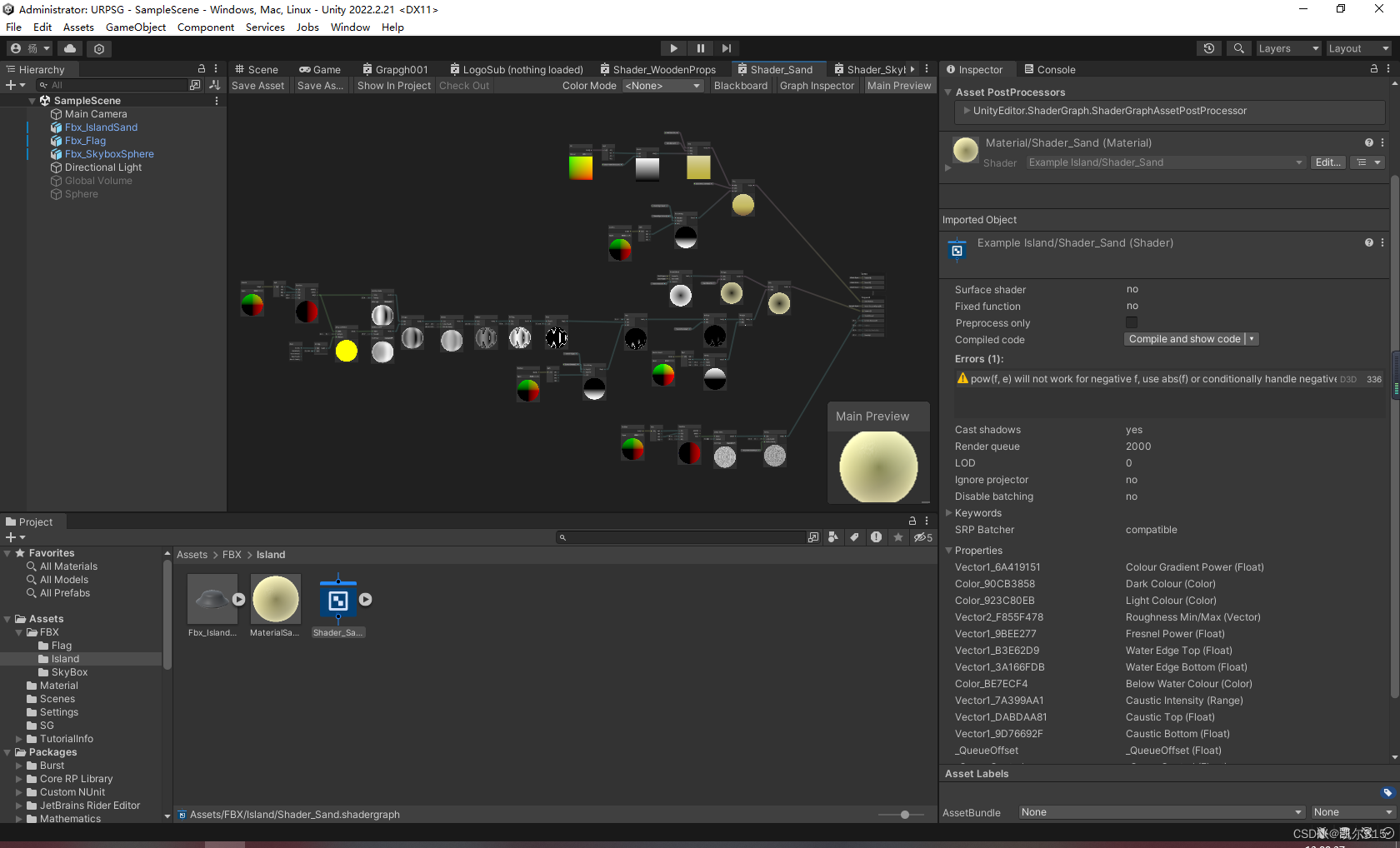

复制FBX模型文件和Shader文件到新项目中，材质就自己创建一个新的，手动赋给模型，unity不好直接复制，推荐去文件管理器处理

先搬了三个物体，暂时够研究了

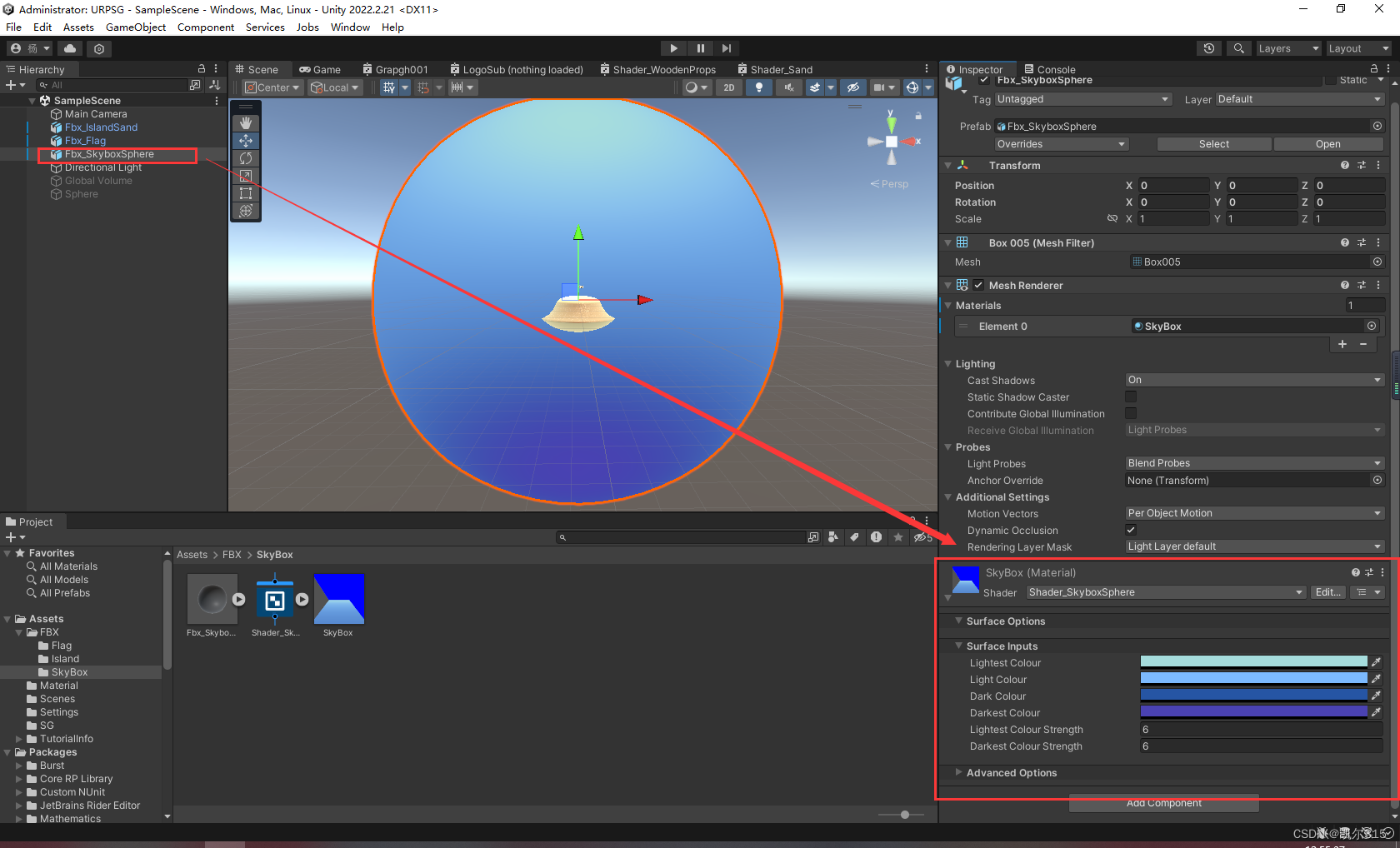

首先从简单的开始看，天空球是怎么做的。

在新版本中自行整理一下

 舒服多了，总体上来说就是三步，先是制作了从下到上由暗到亮的底色，然后分别对亮部和暗部进行参数控制修正，如果不知道节点的作用先去手册查看，如果这里看不懂就去手册至少把Gettting Start With Shader Graph章节下的所有小结看完。

 效果合理，也可以控制参数调整效果

接下来看一下小岛是怎么弄的

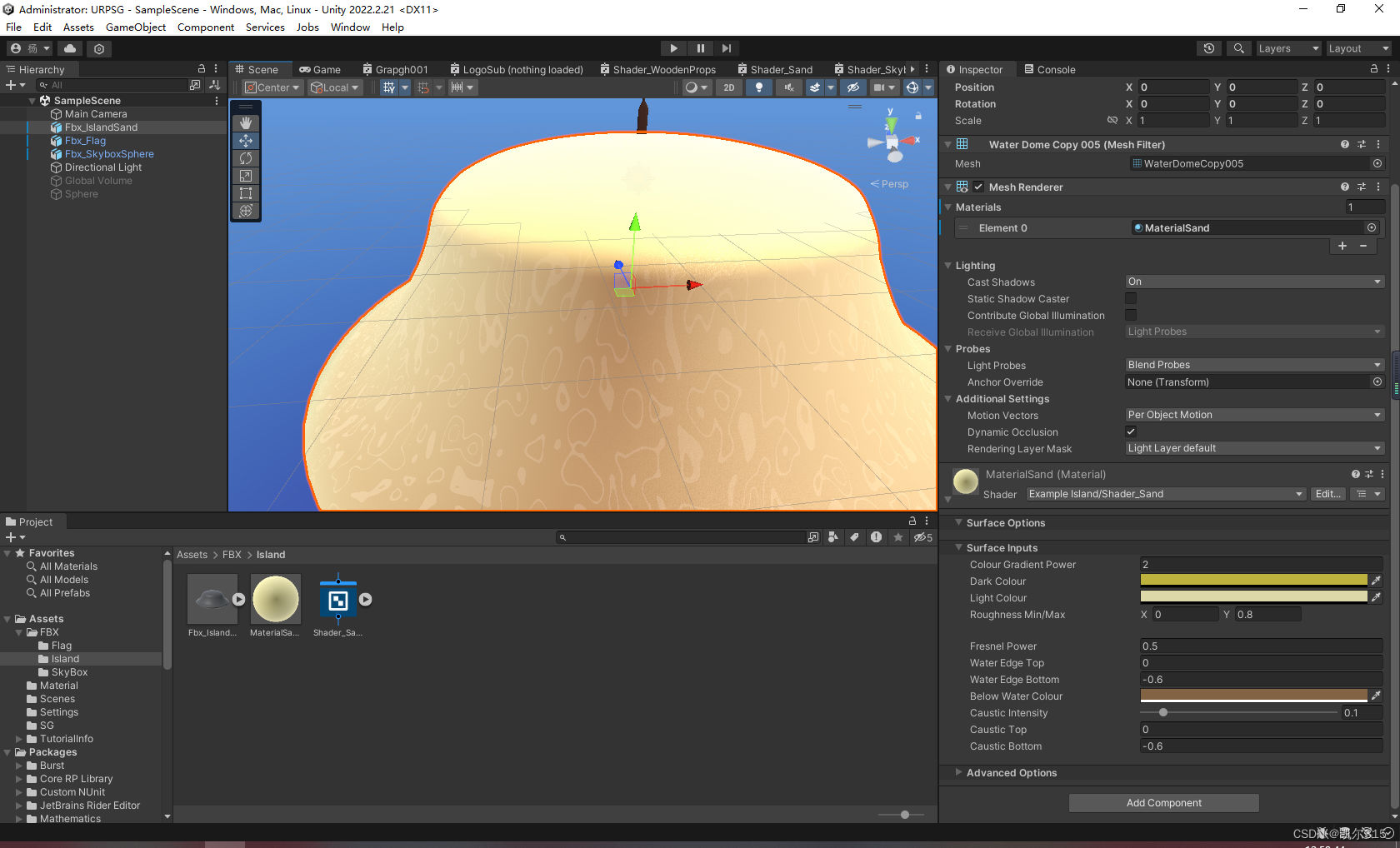

 像沙子且在侧壁上有海纹效果

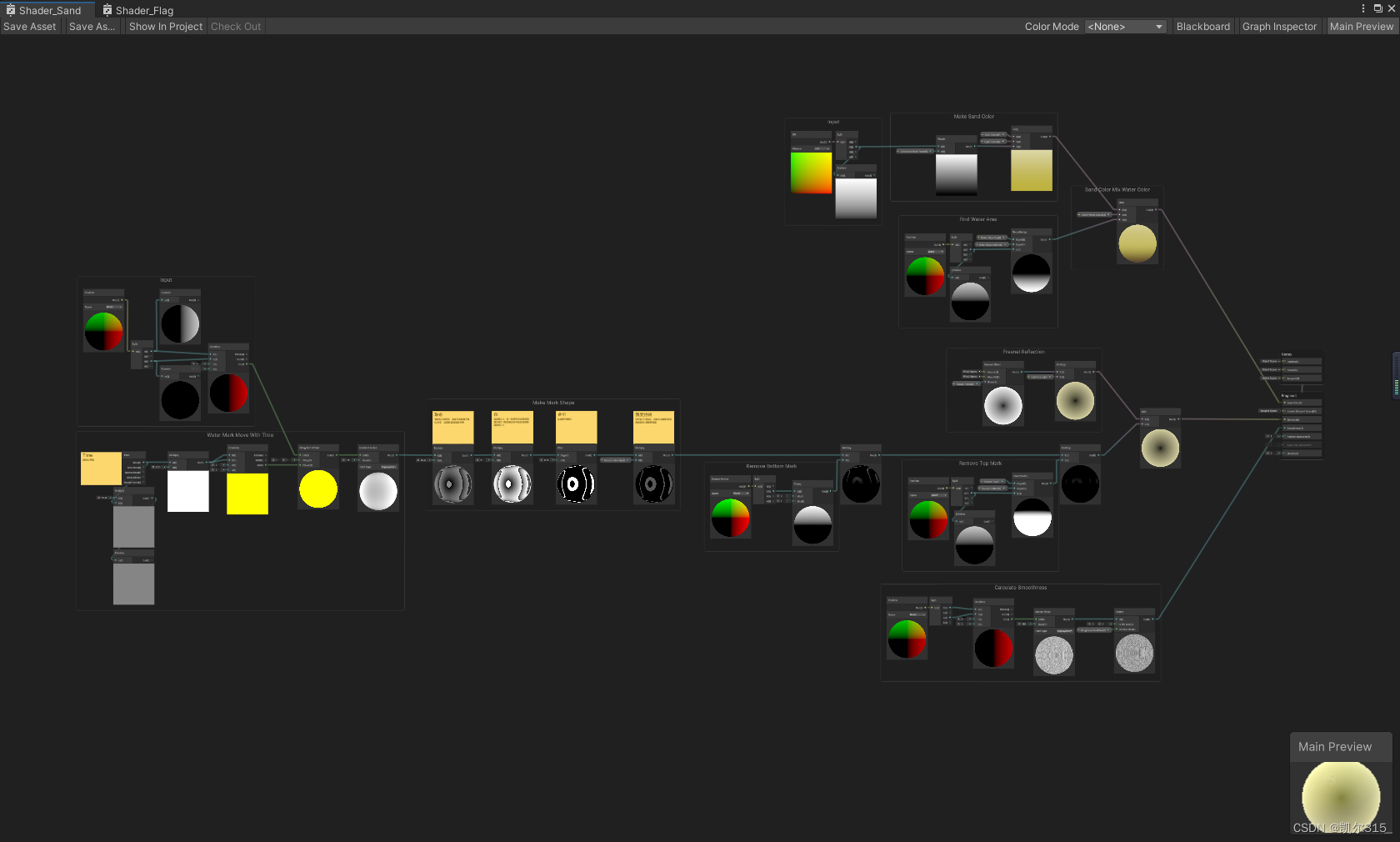

 整理一下

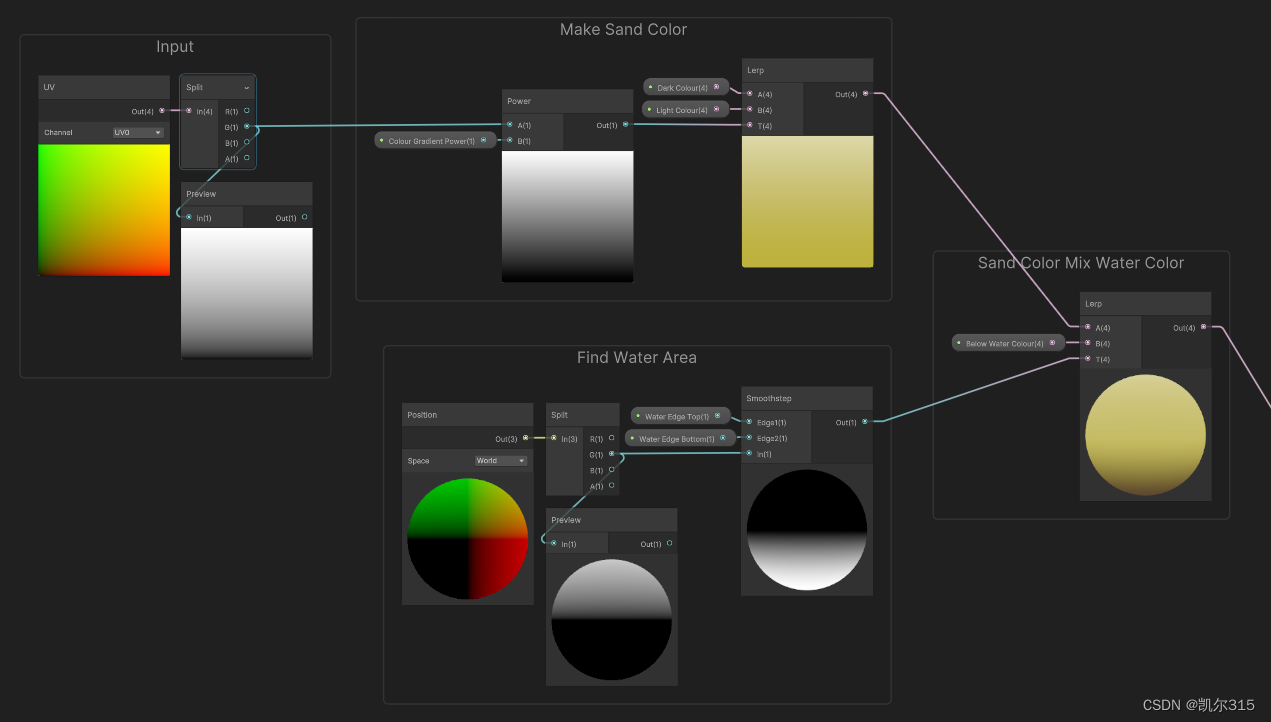

 在处理基础颜色时混合水颜色和沙子颜色

处理光照部分：

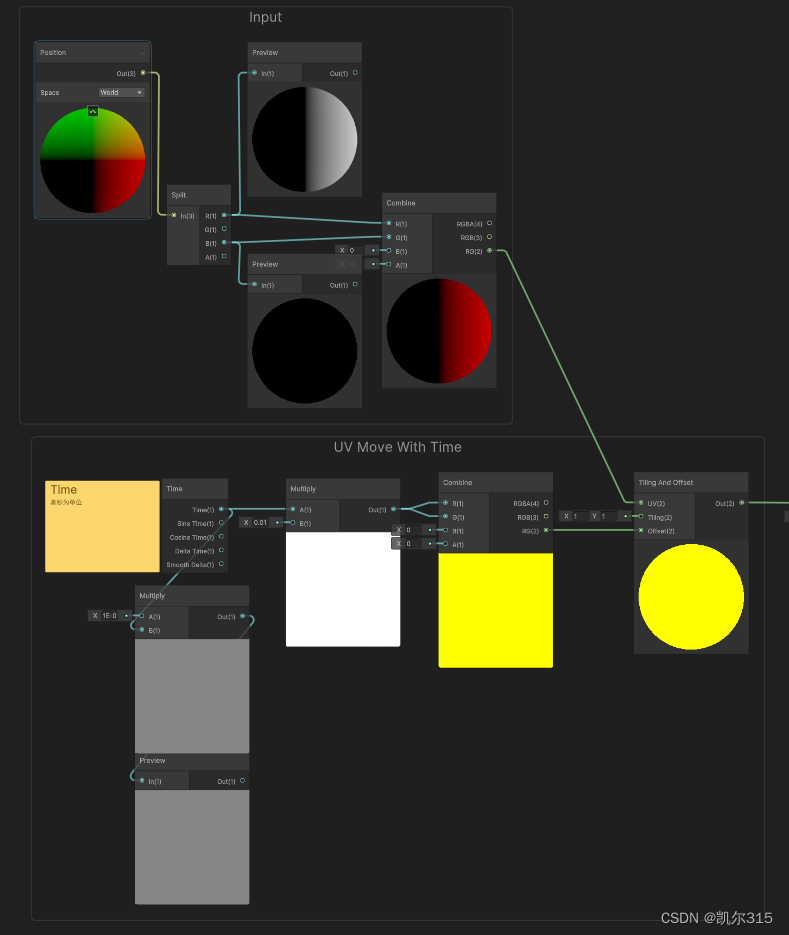

 uv随时间偏移

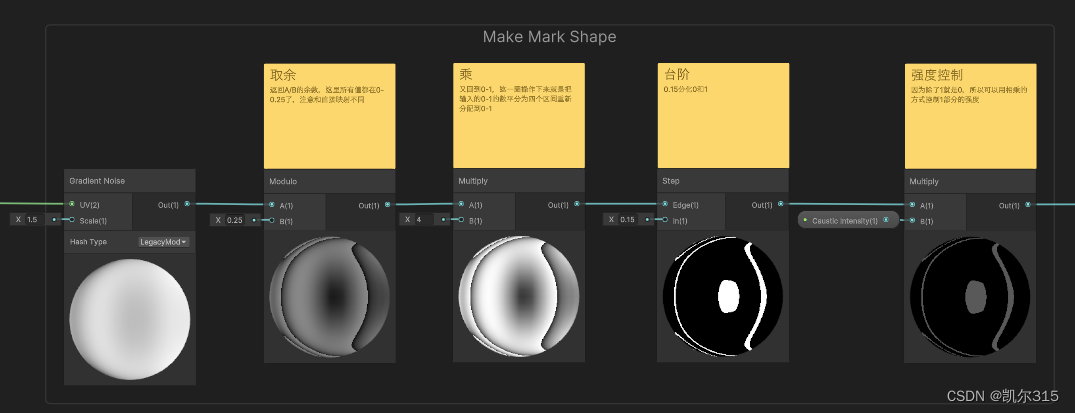

 海纹形状

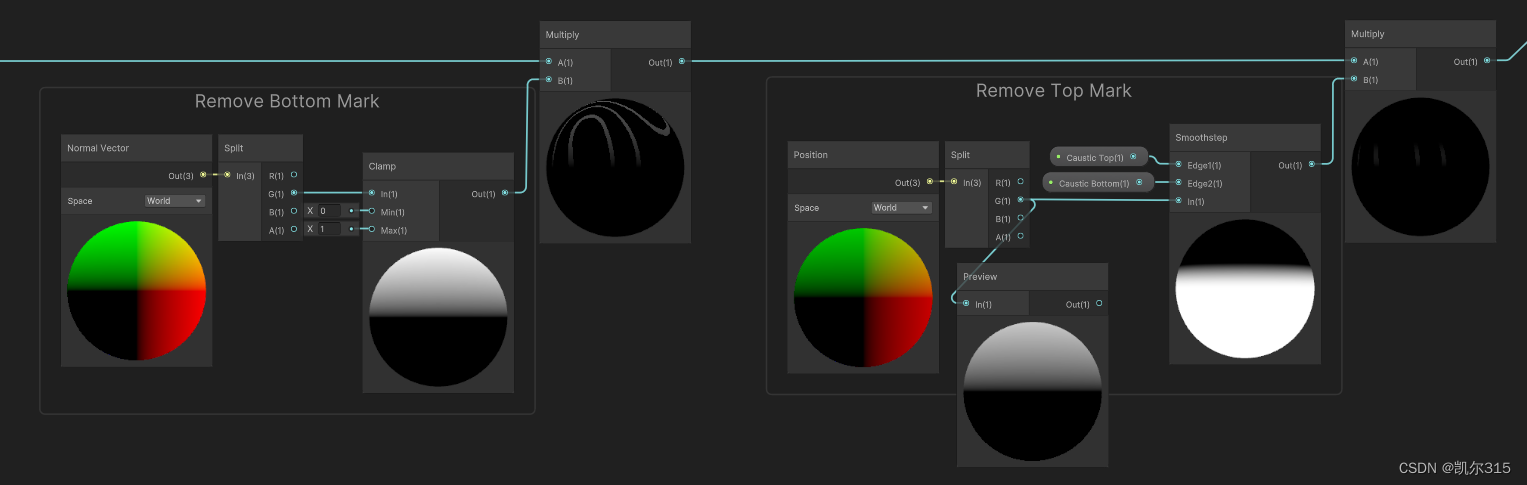

 海纹去头去尾，不沾水或者底面不需要海纹

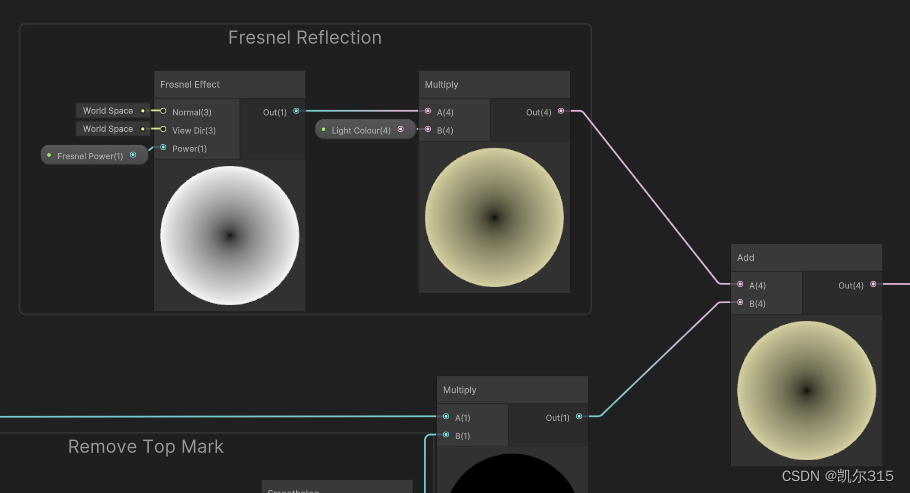

 菲涅尔反射光

 处理光滑部分

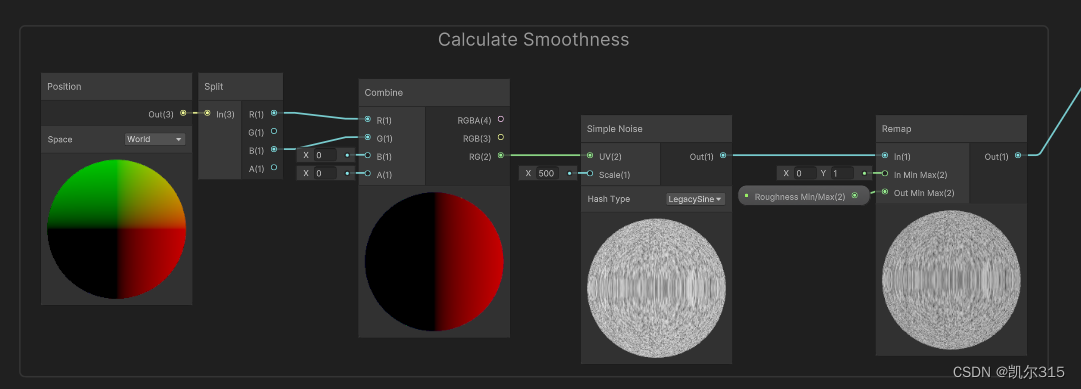

 用了UV值计算Simple Noise，随后映射到0-1

最后传值给Master Stack即可

关于木旗制作

使用了两个材质，一个是木棍，一个是旗帜

先看木棍

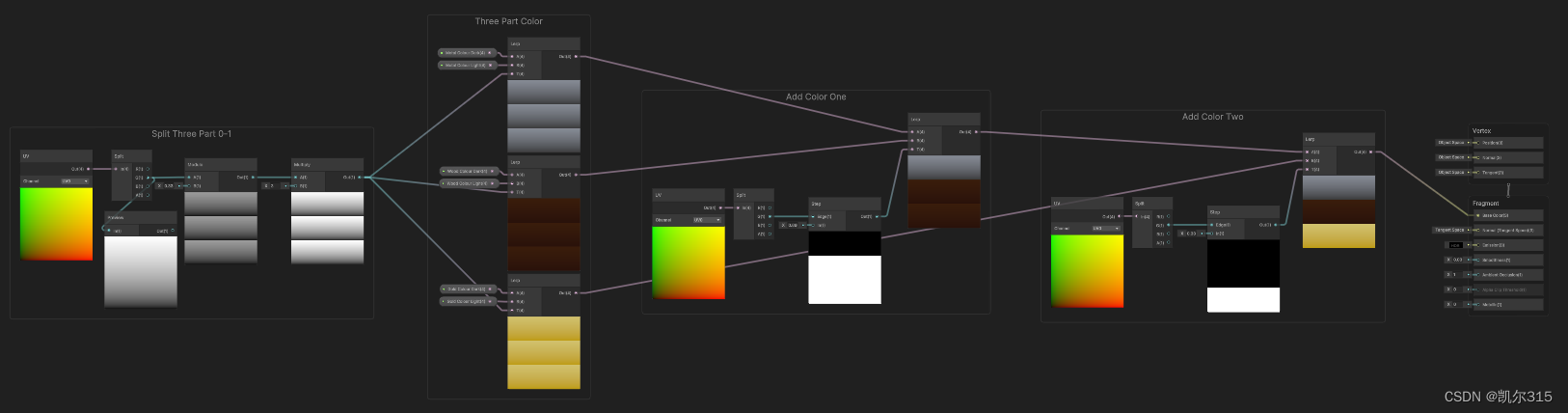

 分三层随后挨个添加颜色，shader Grapgh很简单

但是对于这个模型有些特殊的地方

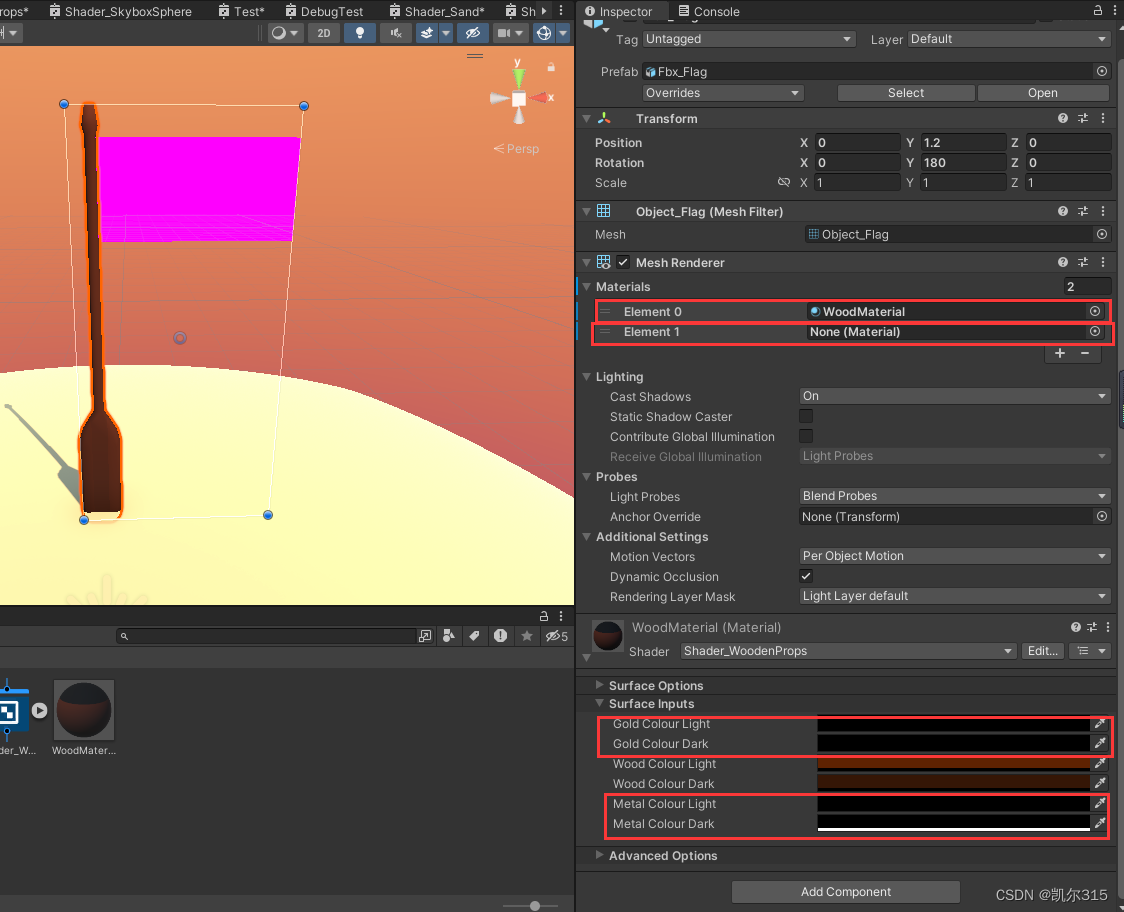

 1.两个材质分别影响的部分是划分的

感觉和这里模型分为两个submeshes有关

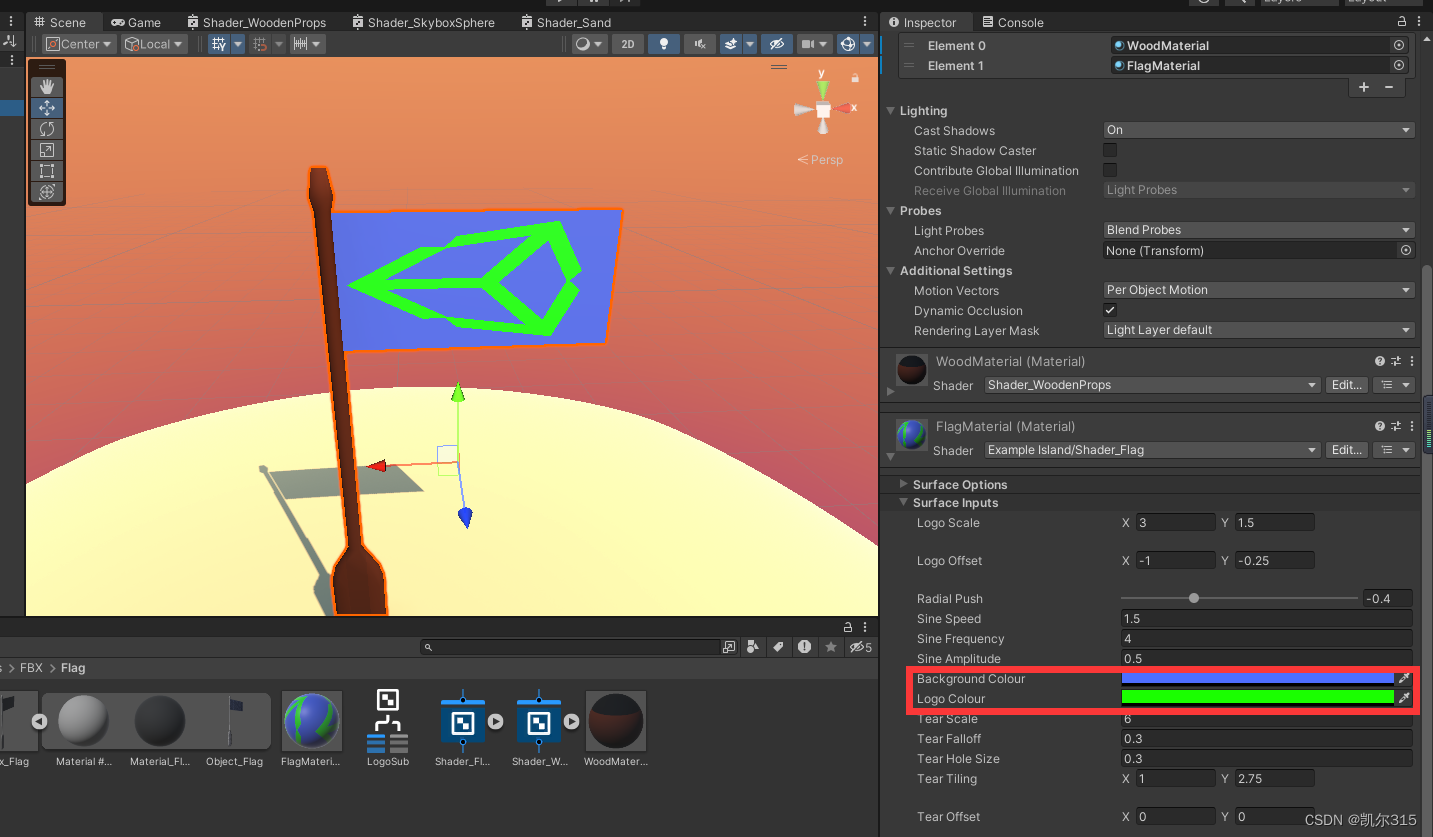

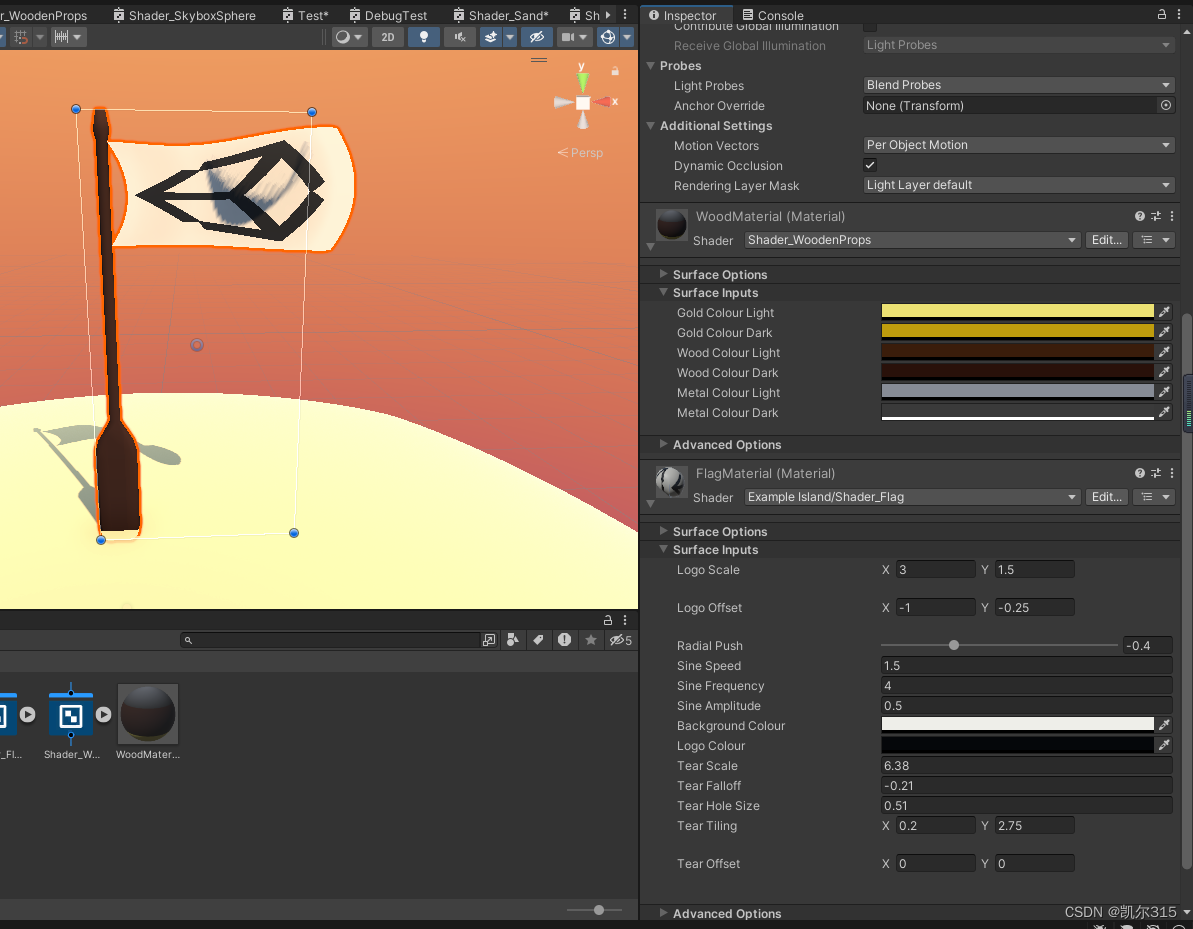

 2.材质中的四个变量对于这根旗杆可有可无，是控制其他宝箱模型上的元素

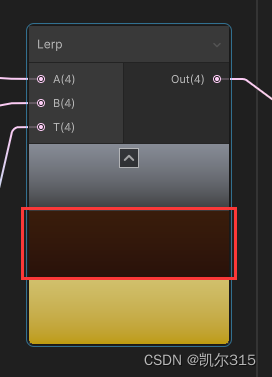

猜想是和uv的设置有关系，如果uv全部采样颜色的中间部分，就不会受其余位置影响

下面是旗帜部分：

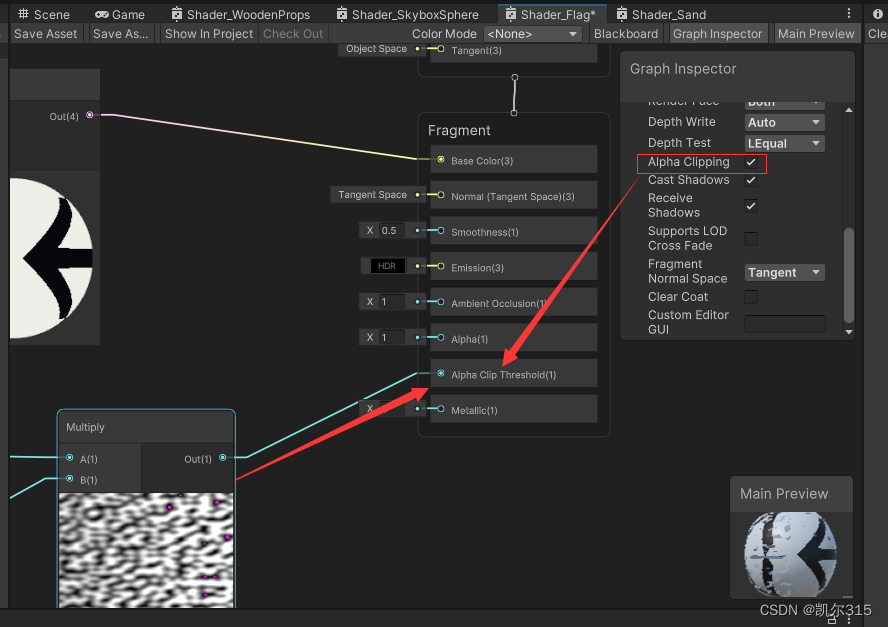

 注意在导入新版本unity后，注意开启alpha clipping

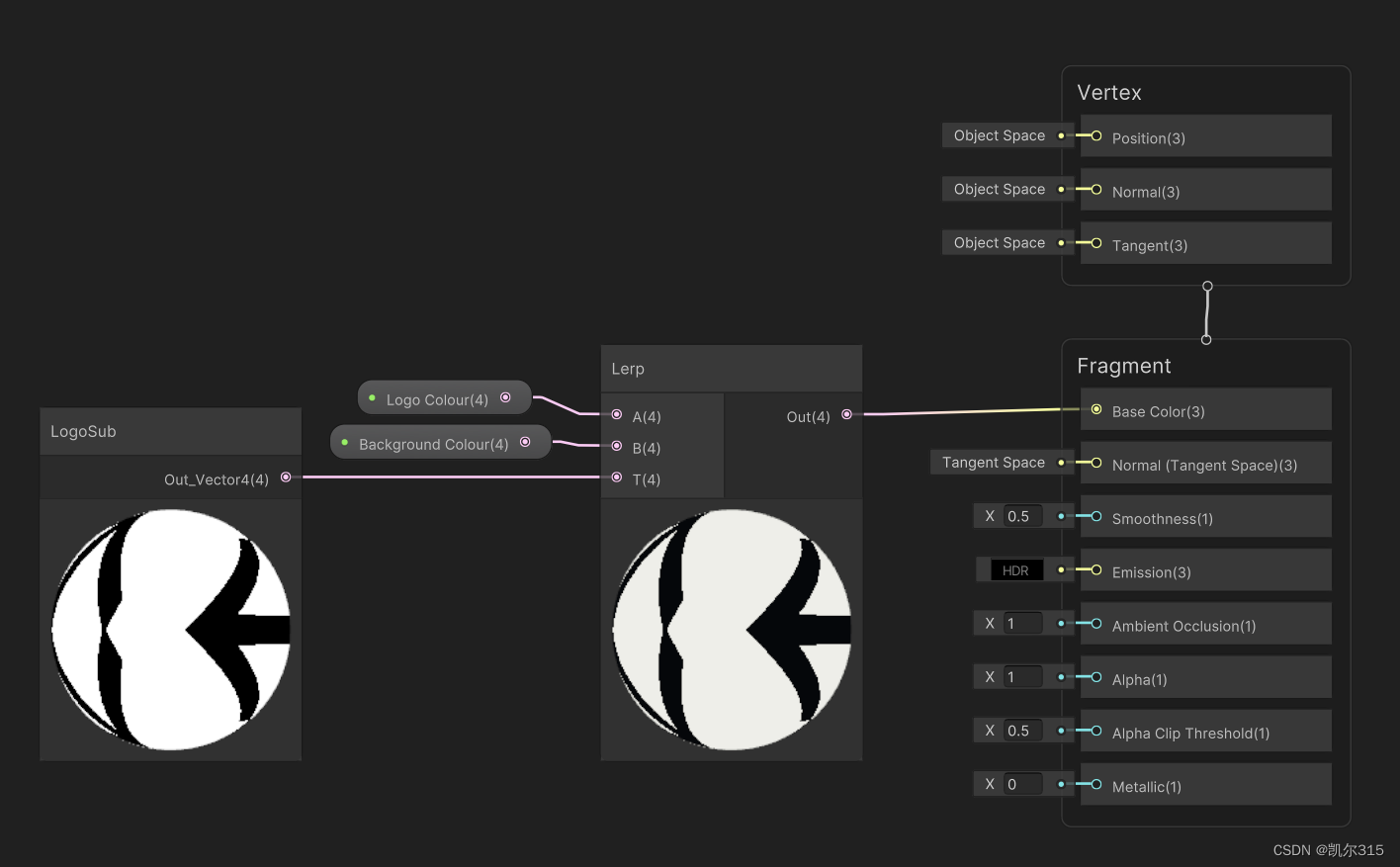

 先从最基本的部分来，基底颜色base color

非常简单，使用一张unity标志贴图，lerp背景颜色和logo颜色

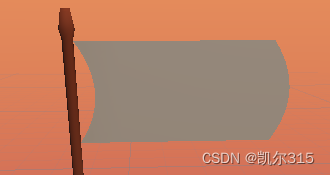

效果是这样的，为了清晰把其他效果都去除了，只保留当前部分，以下也尽量这么做

接下来是顶点变换部分

 总体来看是x和z发生了变化，y保持原值

x上的变化是为了让旗帜产生月弯



 实现方式是uv的y从下到上是0~1，y=y(1-y)，中间大上下两边小，以此为系数根据输入产生x轴位移。

 y轴不变

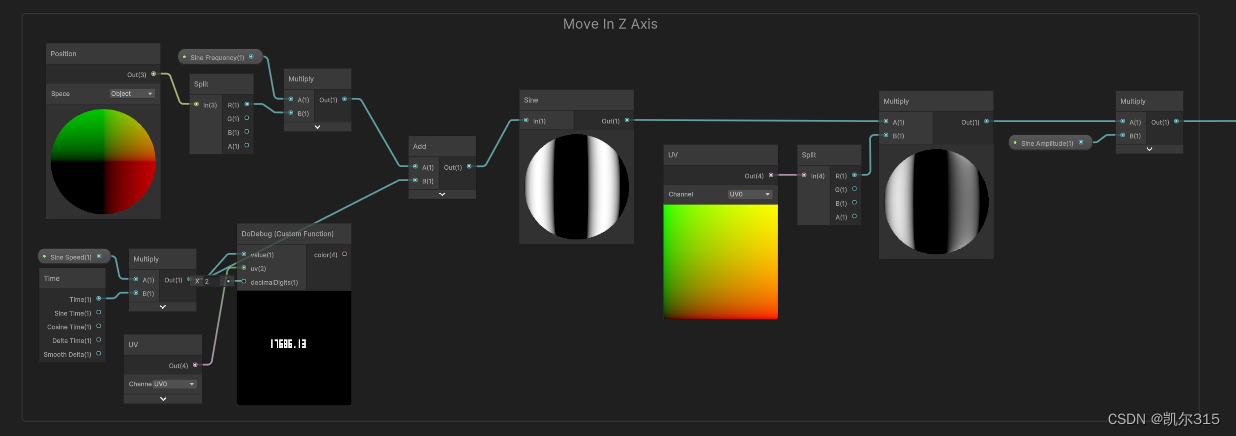

z轴根据时间做正弦波动，越靠近旗杆的部分影响越小，是这个公式：系数sin(系数x+time)，额外根据uv的x，左到右0~1减少旗杆附近的影响。

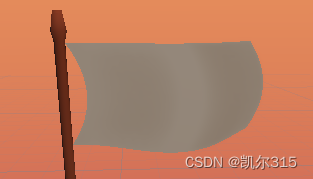

 这一部分效果是这样的

 消融部分

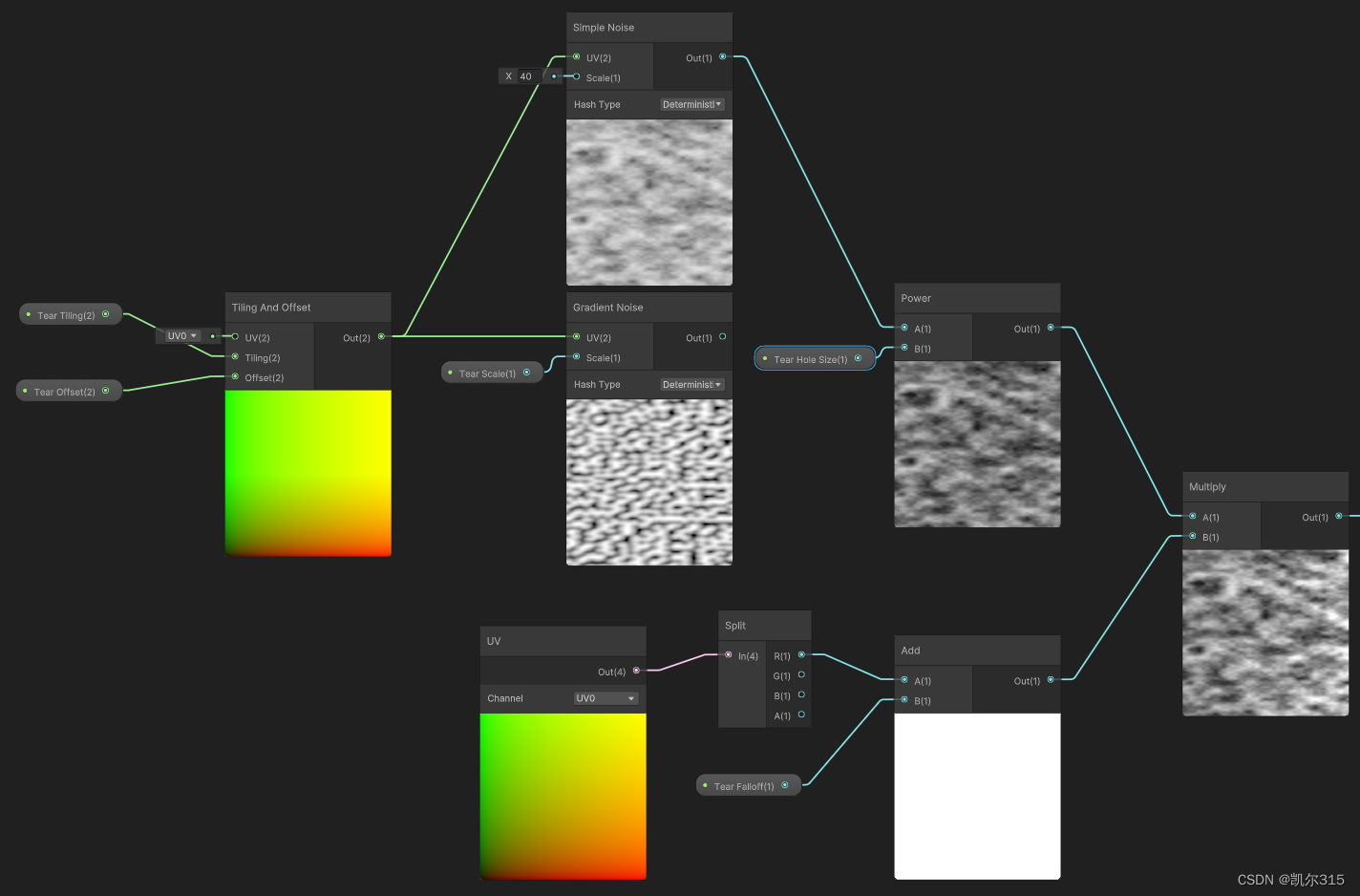

 主要是利用噪声产生破洞，次方控制破洞大小，uv的x与系数控制破洞距离杆的影响越远越大，两个系数控制噪声的tiling和offset。

我专门替换了噪声，感觉对最后的效果影响不算很大，重要的是调到合适的系数。

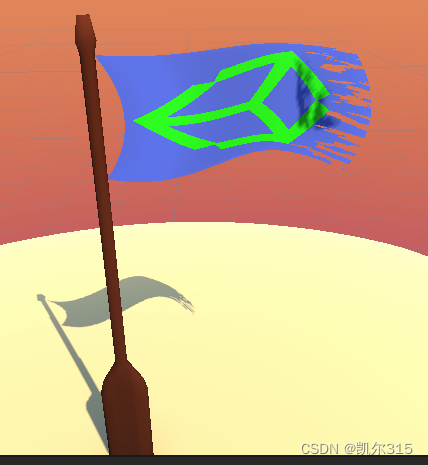

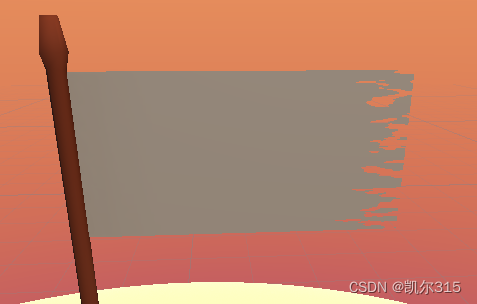

效果是这样的

 把他们全部接起来
