本文深入探讨了如何利用数字信号处理（DSP）技术模拟雷达测量，并基于这些模拟数据进行目标检测。研究涵盖了调频连续波（FMCW）雷达的波形生成、快速傅里叶变换（FFT）在信号处理中的应用、距离多普勒（RD）地图的构建及其在目标定位和速度估计中的作用，以及恒虚警率（CFAR）算法在自适应目标检测中的原理和可视化研究。通过对这些关键环节的详细阐述和模拟实验的分析，本文旨在为理解和实践基于DSP的雷达目标检测提供一个全面的视角，并探讨其在实际应用中的潜力与挑战。

引言

雷达技术作为现代传感技术的重要组成部分，在军事、交通、气象、工业自动化等领域发挥着不可替代的作用。传统的雷达系统依赖于模拟电路实现信号的发射、接收和处理，其灵活性和处理能力受到限制。随着数字信号处理技术的飞速发展，基于DSP的雷达系统展现出巨大的优势，包括更高的灵活性、可编程性、抗干扰能力以及复杂信号处理算法的应用。

本文的核心在于模拟雷达测量的过程，并通过DSP技术对模拟信号进行处理，最终实现目标的检测。选择FMCW雷达作为研究对象是因为其在近程和中程目标探测方面具有较高的距离分辨率和速度分辨率，且结构相对简单，适用于模拟研究。通过模拟FMCW波形的生成，可以模拟雷达发射信号的特性；通过模拟目标对雷达信号的反射和接收，可以获得模拟的雷达回波信号；最后，利用DSP技术对回波信号进行处理，提取目标信息。

本文将围绕以下几个关键步骤展开论述：

FMCW波形生成模拟：
模拟FMCW雷达的发射信号，理解其线性调频特性。
雷达回波信号模拟：
模拟目标对FMCW波形的反射，并考虑距离、速度和噪声等因素对回波信号的影响。
数字信号处理基础：
简要回顾DSP在雷达信号处理中的作用，重点介绍FFT在频率分析中的应用。
FFT在距离和多普勒估计中的应用：
阐述如何利用FFT对回波信号进行处理，提取目标的距离和多普勒信息。
距离多普勒地图构建：
详细介绍如何构建距离多普勒（RD）地图，并分析其在目标可视化和参数估计中的意义。
CFAR算法原理与实现：
探讨恒虚警率（CFAR）算法的基本原理，介绍几种常见的CFAR算法，并讨论其在自适应目标检测中的作用。
CFAR可视化研究：
通过模拟实验，可视化展示不同CFAR算法的检测效果，分析其性能差异。
总结与展望：
总结本文的研究内容，并对未来基于DSP的雷达目标检测研究方向进行展望。

通过以上章节的论述，本文旨在提供一个系统性的框架，用于理解和实践基于DSP的模拟雷达目标检测。

第一章 FMCW波形生成模拟

FMCW雷达是一种连续波雷达，其发射信号的频率随时间线性变化。这种线性调频特性是实现高距离分辨率的关键。

模拟FMCW波形可以通过在离散时间点生成上述连续时间信号的采样值来实现。例如，在MATLAB或Python等编程环境中，可以使用循环或矢量化操作来生成一系列代表FMCW波形的数字样本。生成过程中需要确保采样率足够高，以避免信号失真。

模拟生成FOW波形的目的是为了后续模拟雷达回波信号提供基础。通过改变上述参数，可以研究不同FMCW波形对雷达性能的影响。

第二章雷达回波信号模拟

雷达回波信号是雷达接收到的由目标反射回来的发射信号。回波信号的特性包含了目标的关键信息，如距离、速度、方位角和 RCS（雷达散射截面积）。在模拟雷达回波信号时，我们需要考虑以下几个主要因素：

目标距离 (RR)：
目标距离决定了回波信号的时延。对于距离为 RR 的目标，回波信号相对于发射信号的时延为 τ=2Rc。
目标速度 (vv)：
目标速度会引起回波信号的多普勒频移。对于径向速度为 vv 的目标，多普勒频移为，其中 λλ 是雷达信号波长。
目标 RCS：
目标 RCS 反映了目标对雷达信号的反射能力，影响回波信号的幅度。
路径损耗：
雷达信号在传播过程中会发生衰减，衰减程度与距离有关。通常遵循 $1/R^4$ 的衰减规律（双程传播）。
噪声：
雷达接收到的信号不可避免地包含各种噪声，如热噪声、地面杂波、大气噪声等。在模拟中通常将噪声建模为加性高斯白噪声（AWGN）。
多目标情况：
在实际场景中，雷达通常会探测到多个目标。模拟时需要考虑多个目标的叠加回波。

在模拟雷达回波时，我们需要：

定义目标的位置、速度和 RCS。
计算每个目标对应的时延和多普勒频移。
根据雷达方程计算回波信号的幅度。
将多个目标的回波信号叠加。
加入具有特定信噪比（SNR）的噪声。

通过模拟不同目标场景（单个目标、多个目标、不同速度、不同距离），可以生成用于后续DSP处理的模拟雷达数据。

第三章数字信号处理基础

数字信号处理（DSP）是利用数字处理器对离散时间信号进行处理的技术。在雷达信号处理中，DSP发挥着至关重要的作用，可以将模拟回波信号转换为数字信号，并进行各种复杂的处理算法，从而提取目标信息。

雷达信号处理的关键步骤包括：

模数转换（ADC）：
将接收到的模拟回波信号转换为数字序列。ADC的采样率和分辨率直接影响后续处理的精度。
数字下变频（DDC）：
将高频数字信号转换为较低的基带或中频信号，以便于后续处理。
匹配滤波：
通过与发射信号的复共轭进行卷积，最大化信噪比，提高目标检测能力。对于FMCW雷达，匹配滤波通常在频域进行。
傅里叶变换：
将时域信号转换为频域信号，用于分析信号的频率成分。快速傅里叶变换（FFT）是离散傅里叶变换（DFT）的高效计算方法，在雷达信号处理中被广泛应用。
脉冲压缩：
对于脉冲雷达，通过匹配滤波实现脉冲压缩，提高距离分辨率。对于FMCW雷达，虽然是连续波，但差拍信号的处理也可以看作是一种类似脉冲压缩的过程。
目标检测：
基于处理后的信号数据，采用特定的算法判断是否存在目标。
参数估计：
估计检测到的目标的距离、速度、方位角等参数。

本文重点关注FFT在FMCW雷达信号处理中的应用。FFT能够高效地计算信号的离散频谱，从而揭示信号中不同频率分量的强度。在FMCW雷达中，差拍信号的频率包含了距离信息，多普勒频移则影响了差拍信号的频率。通过对差拍信号进行FFT，可以分析其频率成分，进而提取距离信息。为了解耦距离和多普勒信息，通常需要对多个扫频周期的数据进行处理。

第四章 FFT在距离和多普勒估计中的应用

FMCW雷达通常采用“距离-多普勒”处理方法来同时估计目标的距离和速度。该方法的核心思想是利用多个扫频周期（脉冲）的数据，通过二维FFT来实现距离和多普勒的解耦。

处理流程如下：

采集多个扫频周期的差拍信号：
对于每个扫频周期，对接收到的回波信号与发射信号进行混频和低通滤波，得到差拍信号的数字样本序列。将多个扫频周期的差拍信号组织成一个矩阵，通常将每个扫频周期的样本作为一行，不同的扫频周期作为列。这个矩阵可以称为“原始数据矩阵”或“时域-慢时间矩阵”。

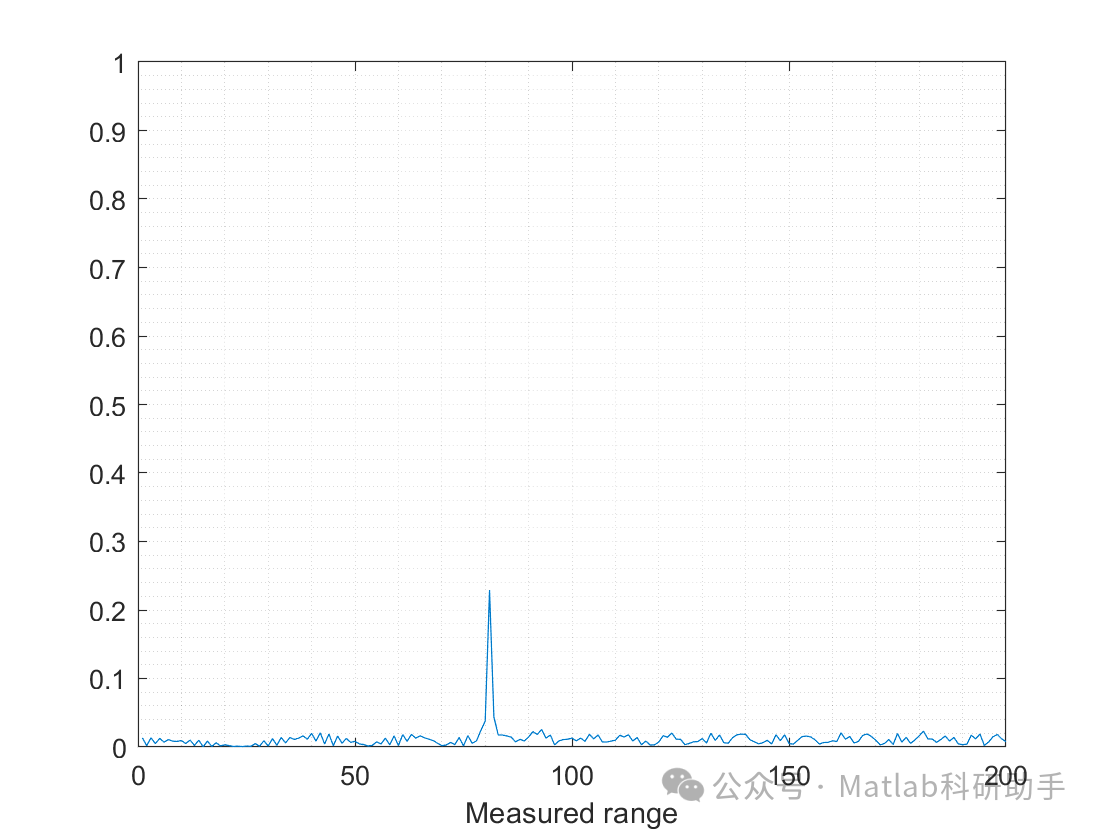

距离FFT（快时间FFT）：
对原始数据矩阵的每一行（即每个扫频周期的差拍信号序列）进行FFT。由于差拍信号的频率与目标距离相关，对每行进行FFT后，在频域上可以观察到与目标距离对应的频率峰值。这个FFT称为“快时间FFT”，因为它是在一个扫频周期内完成的，而扫频周期通常较短，对应于“快时间”维度。经过距离FFT后，我们得到一个“距离单元-慢时间”矩阵，其中每一列代表一个距离单元在不同扫频周期下的信号强度。
多普勒FFT（慢时间FFT）：
对“距离单元-慢时间”矩阵的每一列（即每个距离单元在不同扫频周期下的信号序列）进行FFT。由于多普勒频移在多个扫频周期内表现为相位变化，对每列进行FFT后，在频域上可以观察到与目标多普勒频移对应的频率峰值。这个FFT称为“慢时间FFT”，因为它是在多个扫频周期之间完成的，而扫频周期之间的时间间隔相对较长，对应于“慢时间”维度。

经过两级FFT处理后，我们得到了一个“距离单元-多普勒单元”矩阵，通常称为距离多普勒（RD）地图。RD地图的横轴代表多普勒频率（或速度），纵轴代表距离。地图上的峰值表示在该距离和速度处存在目标。

通过分析RD地图上的峰值位置，可以估计目标的距离和速度。距离可以通过峰值所在的距离单元索引乘以距离分辨率来计算。速度可以通过峰值所在的多普勒单元索引乘以多普勒分辨率来计算。多普勒分辨率与扫频周期之间的相干处理时间（即用于慢时间FFT的扫频周期数）有关。

在实际应用中，需要对RD地图进行进一步处理，例如幅度归一化、旁瓣抑制等，以提高目标检测性能。

第五章距离多普勒地图构建

距离多普勒（RD）地图是FMCW雷达信号处理中最重要的输出之一。它直观地展示了在不同距离和速度下信号的能量分布，为目标检测和参数估计提供了基础。

构建RD地图的具体步骤如下：

数据预处理：
对原始差拍信号进行必要的预处理，例如去直流、窗函数加权等。去直流可以去除零频分量，避免对零速目标检测的影响。窗函数加权可以抑制FFT的旁瓣，提高距离和多普勒分辨率。
距离FFT：
对每个扫频周期的差拍信号序列进行N点FFT，其中N通常是2的幂次方，大于等于每个扫频周期的样本数。FFT的输出是复数，通常取其幅值或功率谱密度来表示信号强度。
多普勒FFT：
将距离FFT的结果按照距离单元组织成矩阵，然后对每个距离单元在多个扫频周期下的信号序列进行M点FFT，其中M是用于慢时间处理的扫频周期数，通常也是2的幂次方。多普勒FFT的输出也是复数，同样取其幅值或功率谱密度。

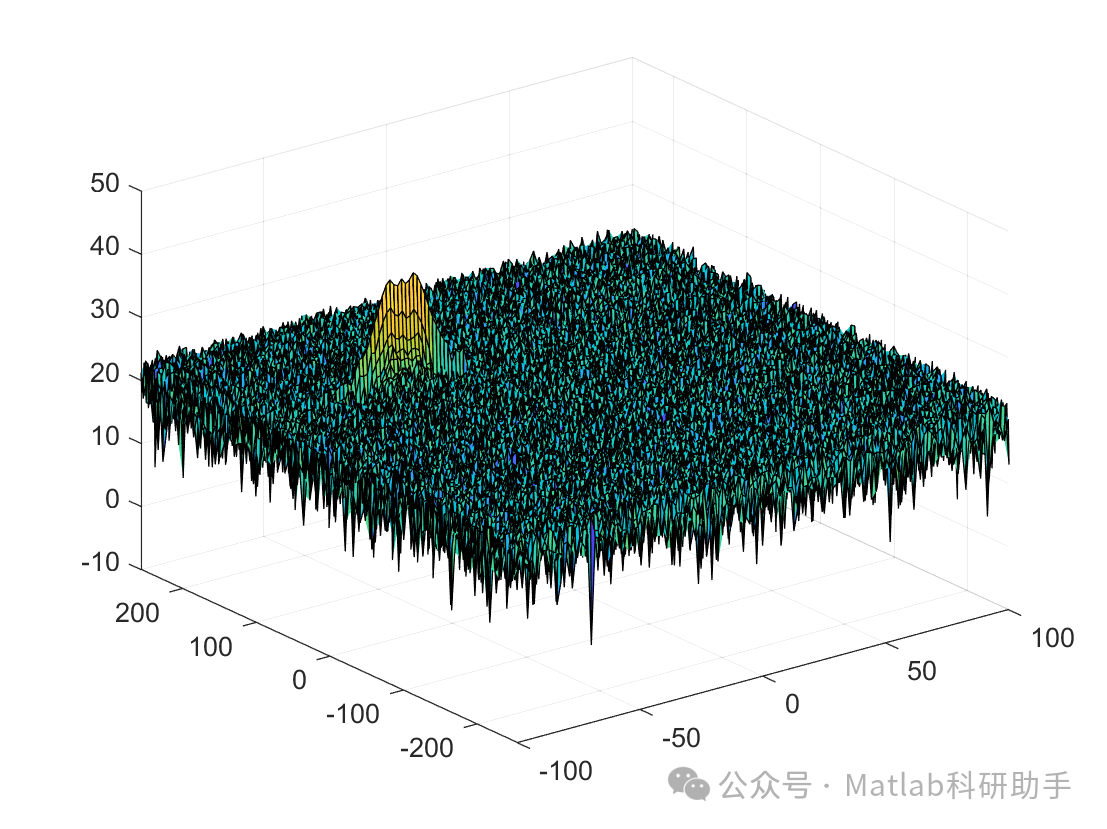

构建RD地图：
将多普勒FFT的结果按照距离单元和多普勒单元组织成二维矩阵。这个矩阵就是RD地图。矩阵元素的幅值或功率表示在该距离和速度处的目标信号强度。

RD地图的可视化是理解雷达探测结果的关键。通常将RD地图以热力图的形式展示，颜色深浅代表信号强度的大小。通过观察RD地图上的峰值，可以识别出目标的存在，并估计其距离和速度。

RD地图的解读：

峰值位置：
峰值所在的距离单元和多普勒单元对应于目标的大致距离和速度。
峰值高度：
峰值的高度反映了目标的RCS、距离和噪声水平等因素。目标越强，距离越近，峰值通常越高。
旁瓣：
FFFT固有的旁瓣可能会在RD地图上产生虚假的峰值，需要通过窗函数或旁瓣抑制算法来处理。
模糊：
如果多普勒频率超过了多普勒不模糊范围，或者目标距离超过了距离不模糊范围，可能会在RD地图上出现模糊峰值。

通过对RD地图的分析，可以初步判断目标的存在和基本参数。然而，简单地根据阈值判断峰值是否是真实目标是不够的，尤其是在存在噪声和杂波的环境中。这就需要更高级的目标检测算法，例如CFAR算法。

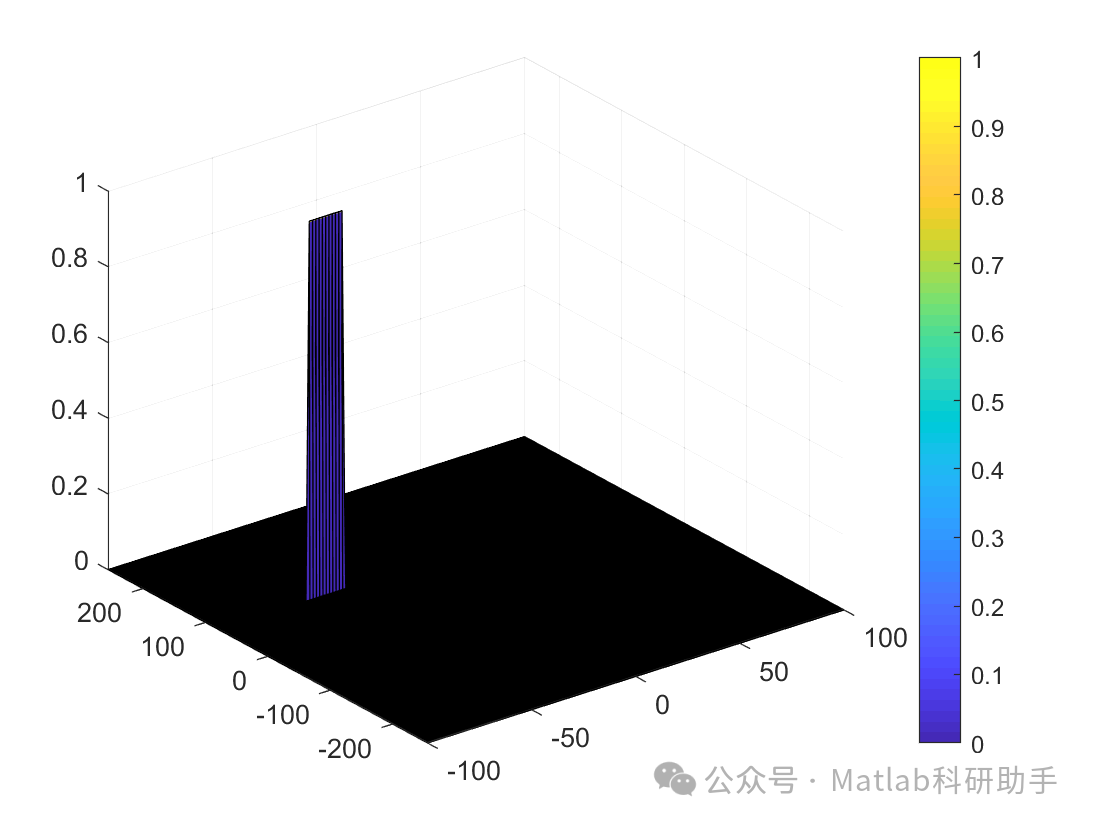

第六章 CFAR算法原理与实现

恒虚警率（CFAR）算法是一种自适应目标检测算法，其目标是在不同噪声和杂波背景下保持恒定的虚警率。传统的基于固定阈值的检测方法在背景环境变化时，虚警率会随之变化，影响雷达的性能。CFAR算法通过估计局部背景噪声或杂波的功率水平，并根据该估计值动态调整检测阈值，从而实现恒定的虚警率。

CFAR算法的基本原理是：对于RD地图中的每一个待检测单元（Cell Under Test, CUT），在其周围选择一个参考单元区域（Reference Window）来估计背景噪声/杂波的功率，然后在参考单元区域之外选择一个保护单元区域（Guard Window）来避免将目标旁瓣误判为噪声。

常见的CFAR算法包括：

单元平均CFAR（CA-CFAR）：
这是最基本的CFAR算法。它将参考单元区域内的所有单元的功率进行平均，作为背景噪声的估计值。然后，将该估计值乘以一个预设的阈值因子（Threshold Factor），得到检测阈值。如果CUT的功率大于该阈值，则认为存在目标。CA-CFAR在均匀背景下表现良好，但在存在离散干扰源或边缘杂波时性能会下降。
有序统计CFAR（OS-CFAR）：
OS-CFAR是对CA-CFAR的改进，旨在提高在非均匀背景下的性能。它将参考单元区域内的单元功率按升序排列，然后选择第k个序统计量作为背景噪声的估计值。通过选择合适的k值，OS-CFAR可以在一定程度上抑制离散干扰源的影响。
平均值最大CFAR（GO-CFAR）：
GO-CFAR将参考单元区域分为左右两个子区域，分别计算它们的平均功率，然后取两个平均值中的最大值作为背景噪声的估计值。GO-CFAR适用于存在边缘杂波的场景，可以避免将边缘杂波误判为目标。
平均值最小CFAR（SO-CFAR）：
SO-CFAR与GO-CFAR类似，只是取两个子区域平均功率中的最小值作为背景噪声的估计值。SO-CFAR适用于存在多个强干扰源的场景，可以更好地抑制强干扰。

CFAR算法的实现需要确定以下参数：
