实现效果
工具
- 除了一些基础工具还需要风枪和焊锡膏。
风枪
焊锡膏
元器件
序号 | 品名 | 单位数量 | 单价 | 数量 |
---|---|---|---|---|
1 | WCHCH340E MSOP-10 USB转串口芯片 | 1 | 2.40 | 1 |
2 | 贴片USB-3 1插座Type C母座16P高清传输接口4固定插脚双向 | 1 | 0.36 | 3 |
3 | 编带342.5mm包脚4脚贴片轻触开关微动按键开关四脚按钮(20只) | 20 | 2.40 | 1 |
4 | 编带243.5侧按贴片2脚轻触开关按键MP3配件MP4 MP5小贝贝(20只) | 20 | 2.20 | 1 |
5 | AMS/AMS1117-3.3 SOT-223电源IC降压IC线性稳压LDO | 1 | 0.53 | 3 |
6 | RAINSUNAN9520-245 2.4G全向天线蓝牙天线陶瓷贴片WIFI内置 | 1 | 0.95 | 1 |
7 | Suniord/0603贴片高频电感 3.3nH 10.3nH 500mA SDCL1608C3N3STDF (50只) | 50 | 2.50 | 1 |
8 | SAMSUNG/0603贴片电容50V 100NF +10% X7R CL10B104KB8NNNC (50只) | 50 | 1.50 | 1 |
9 | SAMSUNG/0603贴片电容25V 1UF土10% X5R CL 10A105KA8NNNC (50只) | 50 | 1.50 | 1 |
10 | UNI-ROYAL/0603贴片电限470R 470欧1/10W +1% 0503WAF4700T5E (50只) | 50 | 0.80 | 1 |
11 | UNI-ROYAL/0603贴片电阻4.7K0 4.7千欧1/10W +1% 0603WAF4701T5E (50只) | 50 | 0.80 | 1 |
12 | UNI-ROYAL/0603贴片电阻5.1KQ 5.1千欧1/10W +1% 0603WAF5101T5E (50只) | 50 | 0.80 | 1 |
13 | UNI-ROYAL0603贴片电阻10KQ 10千欧1/10W +1% 0603WAF1002T5E (50只) | 50 | 0.80 | 1 |
14 | 0603贴片LED高亮红色红光发光二极管(20只) | 20 | 0.50 | 1 |
15 | SAMSUNG/0603贴片电容10uF(106) +20% 16V X5R CL10A106MO8NQNC(50只) | 50 | 3.50 | 1 |
16 | YAGEO/0603贴片电容1.5pF(1R5) tO 25pF 50V NPO CCO603CRNPO9BN1R5 (50只) | 50 | 1.50 | 1 |
17 | 凤华/0603贴片电容 1pF(IRO) 20 25pF 50V CoG 0603CG1R0C5O0NT (100只) | 100 | 2.00 | 1 |
焊接过程
16pin的typec
- 使用签子涂抹焊锡膏,焊接16pin的typec引脚,在焊接时先焊接底座的引脚(因为我的电烙铁功率不够大,先焊接外接引脚,只能加热部分引脚,容易跑偏、焊歪)
- 少涂焊锡膏,在焊接时用电烙铁向四周刮,防止连锡
相关知识:16p typec D- D+
- D- (Data Minus): This is one of the data lines. It carries data signals from the host to the device.
- D+ (Data Plus): This is the other data line. It carries data signals from the device to the host.
贴片LED
LDO
MCU
- 先用低温锡膏涂抹焊盘,注意中间的散热焊盘不要涂太厚,否则容易把d4引脚篷起来不连锡。然后用热风枪最小风速、温度200多度正对d4顶部吹。待观察到锡膏融化后,用镊子轻触d4使其回正。关热风枪,用放大镜观察引脚是否着锡。最后再用电烙铁来回拖芯片四周的焊盘,根据实际情况观察是否上锡,以及是否使用吸锡带。
CH340
- 买错了芯片
- 还好有这个CH340G
- 焊接好其他部分

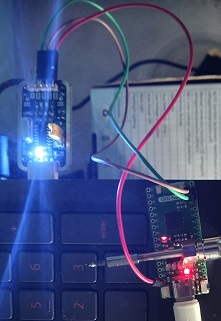

找出TXD 、 RXD,进行链接
- TXD(Transmit Data)发送数据
- RXD(Received Data)接收数据
