先进电机技术 —— 编码器

一、编码器

电机编码器是一种用于检测和反馈电动机转轴位置、旋转速度和方向的传感器装置。它在电机控制系统中起到关键作用，通过将机械运动转换为电信号，帮助控制器精确控制电机的动态性能。

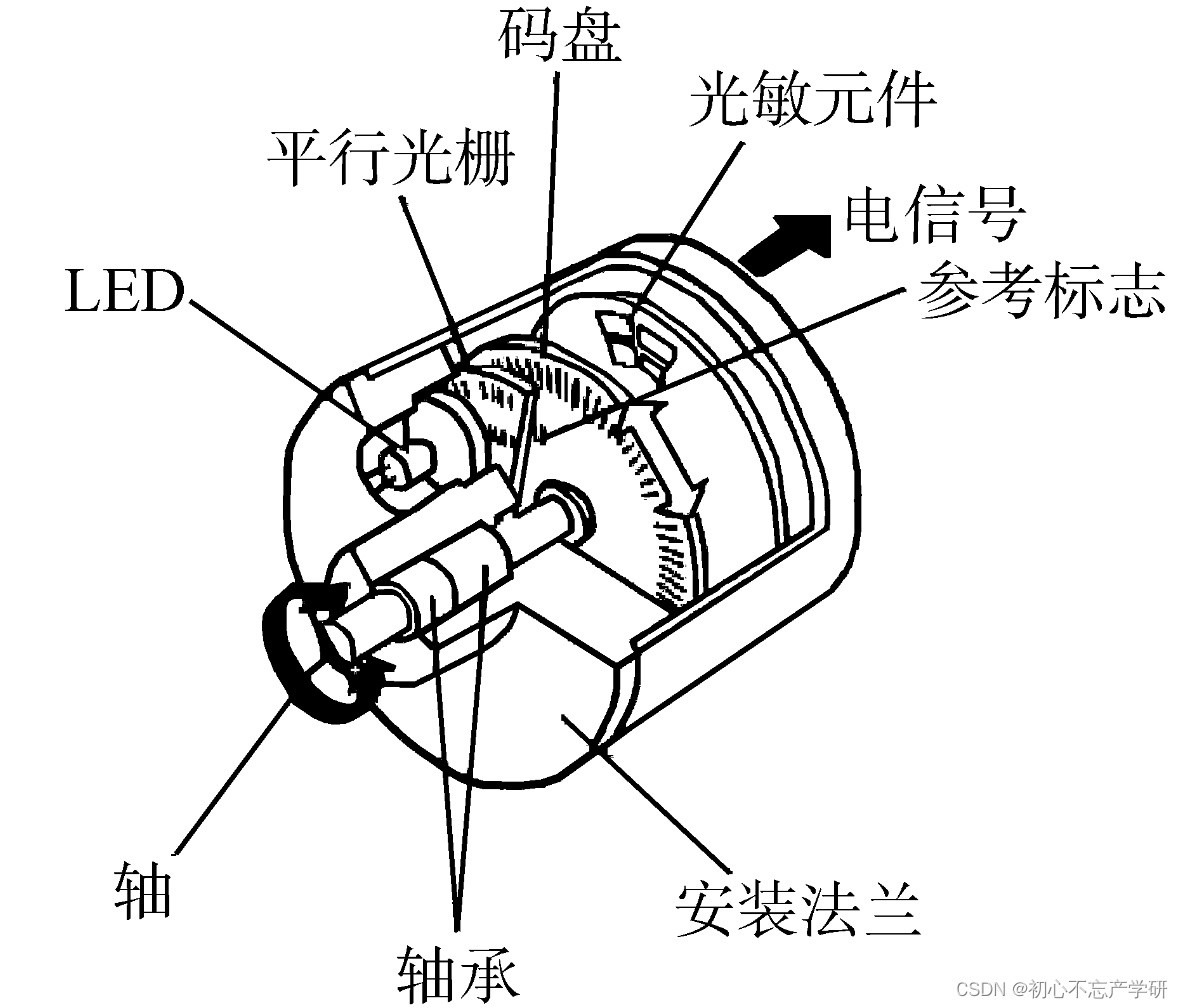

编码器主要组成

1. **光学或磁性传感元件**：基于光电原理或磁感应原理进行工作，例如，使用光栅盘与光电传感器（如红外光源和接收器）或者磁极与霍尔效应传感器等来检测转子的位置变化。

2. **编码盘**：安装在电机轴上，通常带有一定数量的透光或遮光区域（对于光电编码器），或者具有交替分布的磁极（对于磁电编码器）。随着电机轴转动，这些区域会依次经过传感器，产生周期性的信号。

3. **电子信号处理器**：对来自传感器的原始信号进行处理和解码，输出数字脉冲信号或绝对位置值。根据编码器类型，输出信号可以是增量式（仅表示相对位置变化）或绝对式（提供每个测量点的唯一编码信息）。

4. **电气接口**：编码器需要有适合与控制器匹配的电气接口，常见的包括推拉输出（HTL格式）、电压输出、集电极开路输出（NPN/PNP型管输出）、长线驱动器输出等。

5. **结构设计**：包括定位止口、轴径、安装孔位以及电缆出线方式等机械安装要求，以及适应工作环境防护等级的设计。

此图片来源于网络

编码器应用领域

- 伺服系统

- 工业自动化设备

- CNC机床

- 物料搬运设备

- 风力发电

- 医疗器械

- 运输工具转向与制动系统

- 精密定位系统

未来的发展趋势

- 提高分辨率以满足更高精度的需求

- 开发更紧凑且耐用的设计

- 无线传输数据的技术革新

- 集成化与智能化程度提升

- 支持更多协议和标准，实现更好的兼容性和互操作性

二、类型与选型

编码器的类型主要有以下几种：

1. **按照工作原理分类：**

   - **增量式编码器（Incremental Encoder）**：这种编码器在电机或机械轴旋转时，输出的是与角度变化成比例的脉冲信号。它只能提供相对位置信息，通常包含A、B两路相位差为90°的脉冲信号和一个Z相参考零点脉冲。通过检测A、B脉冲的上升沿顺序以及计数来确定转动方向和距离。

   - **绝对式编码器（Absolute Encoder）**：每转一圈或多圈都会产生一组唯一且不变的数字码，直接给出当前的绝对位置信息。可以是单圈绝对值编码器，用于测量不超过360度的角度；也可以是多圈绝对值编码器，能够记录数百到数千圈的旋转次数及每一圈的位置。

2. **按信号输出方式分类：**

   - **光电式编码器**：利用光栅盘和光电传感器配合，将机械运动转换为电信号。

   - **磁电式编码器**：使用磁敏感元件如霍尔效应传感器或磁阻传感器等感知磁性编码盘产生的磁场变化。

   - **感应式编码器**：通过感应线圈与金属靶之间的电磁场变化来测量位置。

   - **电容式编码器**：基于电容耦合原理进行位置检测。

3. **按机械安装形式分类：**

   - **有轴型编码器**：包括夹紧法兰型、同步法兰型和伺服安装型等，适用于直接连接到电机轴或机器轴上。

   - **轴套型编码器**：允许轴穿过编码器内部，分为半空型、全空型和大口径型，适合需要外部物体穿过编码器中心的应用场合。

4. **接触式与非接触式编码器**：

   - **接触式编码器**：通过电刷接触码盘的方式读取位置信息，这类编码器耐用性较低，但成本也可能较低。

   - **非接触式编码器**：无机械磨损，使用寿命长，常用在高精度和高速度应用中，如光电编码器就是典型的非接触式编码器。

编码器选型方法主要关注以下参数：

- **机械尺寸与安装方式**：确保编码器的外形尺寸、轴径、轴长、轴向负载、径向负载等参数符合设备的安装空间和机械连接要求。

- **分辨率**：根据应用需求选择合适的分辨率，即单位角度或长度下能分辨出的最小位置变化量。

- **电气接口**：兼容控制系统所需的输出信号格式，如TTL、HTL、SSI、Profibus-DP、CANopen、EtherCAT等。

- **防护等级**：考虑编码器的工作环境，选择具有适当防尘防水能力的编码器。

- **运行速度**：确保编码器能在机械设备的最大运行速度下稳定可靠地工作。

- **耐温范围与温度系数**：适应设备工作温度范围，保证编码器在高低温环境下性能稳定。

- **价格与性价比**：综合考量预算与性能需求，选择经济实用的产品。

此外，还应考虑应用场景对编码器动态响应特性、抗干扰能力、可靠性、寿命等方面的要求。

三、常见问题

编码器在实际使用中可能会遇到以下常见问题：

1. **轴承故障**：

编码器内部的轴承如果发生损坏或过热，会导致旋转不畅、精度下降甚至无法正常工作。长期运行磨损或者安装不当都可能导致轴承故障。

2. **电气连接问题**：

   - 编码器电源故障：例如+5V电源下降，导致编码器无法获得足够的工作电压而失效。

   - 接线错误或接触不良：接线松动、断路或短路等问题会使得信号传输不稳定或丢失，影响编码器功能的发挥。

3. **信号问题**：

   - 信号干扰：编码器电缆屏蔽线未接好或脱落，易受到电磁干扰，输出信号出现误差或噪声。

   - 波形异常：编码器本身元器件故障导致不能产生和输出正确的波形，需要检查并修复或更换编码器。

4. **性能下降**：

   - 输入限制：编码器可能由于输入信号超出其设计规格范围而无法正确处理数据，需确保输入符合编码器的要求。

   - 信息丢失：编码器在信息转换过程中可能出现信息损失，表现为输出数据质量降低，可能需要选择更高级别的编码器或对输出进行后处理。

   - 数据分布不均的影响：如果输入数据分布与编码器训练数据分布不匹配，编码器在某些情况下表现不佳，可以通过调整训练集或改进编码器架构来解决。

5. **机械安装问题**：

   - 安装松动：编码器与机械设备没有正确对齐或固定牢固，造成测量误差和潜在的物理损坏。

   - 光栅污染：光学编码器中的光栅盘受到污染会影响其读数准确性，定期清洁维护是必要的。

6. **电池问题（对于绝对式编码器）**：

   - 绝对式编码器依赖于电池保持其绝对位置的记忆，当电池电压下降时，可能会失去参考点位置记忆，需要及时更换电池，并重新校准以确保准确性。

7. **环境因素**：

   - 温度、湿度、振动等环境条件超过编码器允许的工作范围，也可能导致编码器出现故障或性能下降。

8. **老化与寿命**：

   - 长期使用后的自然损耗和老化，包括电路板、传感器元件的老化，可能导致编码器性能逐渐衰退，必要时需更换部件或整体更换编码器。

针对以上问题，用户在选购和使用编码器时应严格按照产品手册要求操作，定期进行维护和检测，并在发现异常时及时采取措施予以排除。

四、特殊类型

特殊类型的电机编码器包括但不限于：

1. **多圈绝对式编码器**：能够记录电机转过多个360度的完整圈数，同时提供每一圈内的绝对位置信息。这在需要长期精确记录设备旋转次数和位置的应用中非常有用，如风力发电机、大型机械设备的位置控制等。

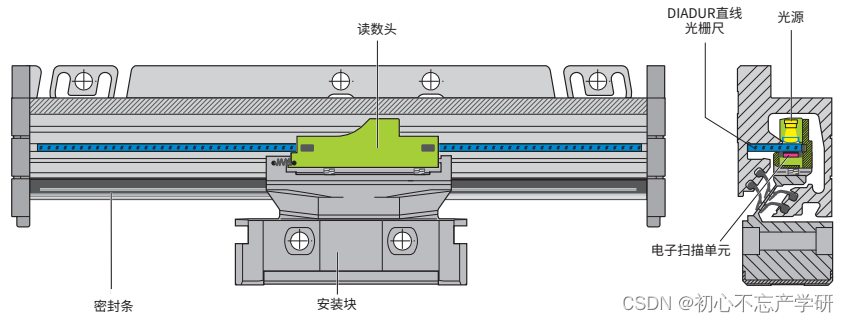

2. **线性编码器**：用于直线运动的测量而非旋转运动，通常安装在滑轨或导杆上，用于精确测量物体沿直线方向的位移。

3. **安全编码器（Safety Encoders）**：具备故障安全功能的编码器，能够在系统发生故障时立即检测并反馈，以防止危险情况的发生，常用于电梯、机器人手臂等安全性要求极高的应用场合。

4. **耐高温/低温编码器**：针对特殊环境温度设计，能够在极端环境下稳定工作，如高温炉内或低温冷冻设备中的电机定位。

5. **防爆编码器**：适用于爆炸性气体、粉尘环境中，具有特殊的防爆外壳设计，确保在危险区域的安全使用。

6. **网络化与智能化编码器**：集成现代通信协议如Profinet, EtherCAT, Ethernet/IP等，可实时监测并向控制系统传输数据，支持远程诊断和维护，并实现与其他智能设备间的无缝集成。

 此图片来源于网络

发展趋势方面：

- **高精度和分辨率提升**：随着技术进步，编码器的精度和分辨率将进一步提高，满足更高层次的精密运动控制需求。



- **数字化与网络化**：随着工业4.0和物联网的发展，编码器将更加智能化和联网化，支持更多的工业通讯协议，以便于构建高效、灵活的自动化生产系统。

- **紧凑型与轻量化设计**：为了适应更广泛的嵌入式应用，编码器将趋向于小型化和轻量化，同时保持其高性能指标。

- **免维护与长寿命**：采用新型材料和技术降低磨损，提高耐用性和稳定性，减少维护成本，延长使用寿命。

- **环境适应性增强**：针对不同行业和环境条件，开发出更多能在恶劣环境（如湿度大、尘埃多、电磁干扰强等）下稳定工作的编码器产品。

- **集成传感与处理技术**：集成更多传感器元件，如温度传感器、振动传感器等，结合边缘计算能力，使编码器具备更全面的状态监测和故障诊断功能。
