很容易想到的是法线放大算法，分两个pass：

  • 沿法线方向放大模型（vs）并用描边色渲染（ps）
  • 正常渲染模型

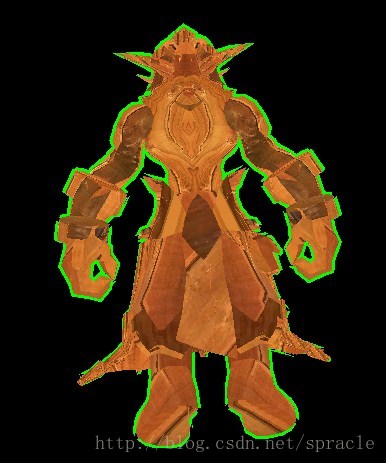

效果如图：优点是不需要renderTarget，兼容性好。

-------------------------------------------------------------------------------------------------------------------------

但是如何达到dota2游戏中那种边缘发光的描边效果呢？
经导师提供一种方案，类似于前面的发线放大，但是这里的放大是通过高斯模糊来实现的。

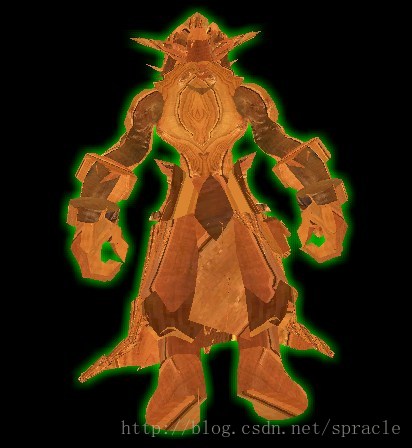

先上最终效果图：

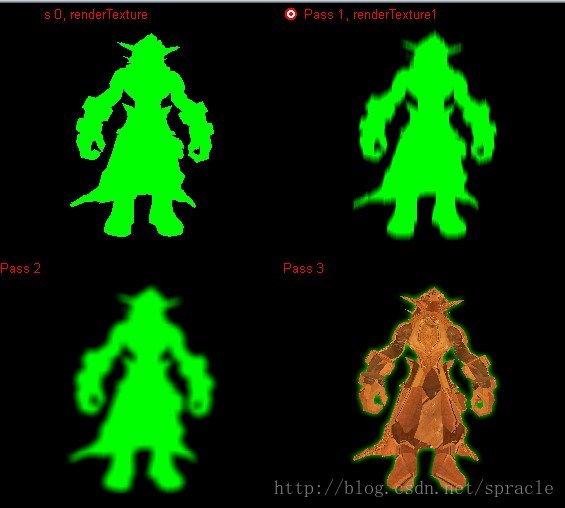

思路如下：

  • 模型到RTT
  • 横向模糊
  • 纵向模糊
  • 正常渲染模型

RenderMonkey中实现简单。实际应用，还需想一下如何遮挡？感觉应该能用zbuffer
