viewer.setBackgroundColor(0, 0, 0);

其中的三个值分别表示rgb

范围为0-1，自己怎么设置颜色均不是想要的，而自己只会设置上面的颜色，要么全黑，要么全白，或者全红等纯色。

如何达到自己的想要的效果呢？

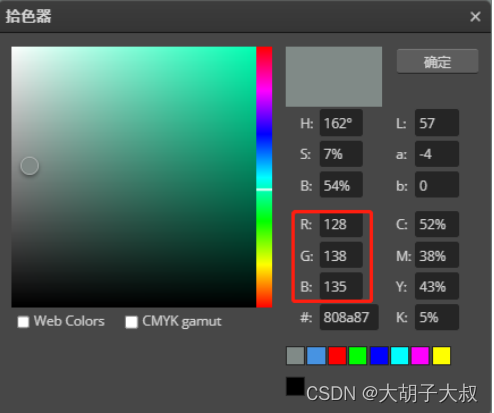

仔细看代码中的数值和下面rgb图中的颜色值，一下就明白了怎么回事了

viewer.setBackgroundColor(128.0 / 255.0, 138.0 / 255.0, 135.0 / 255.0);

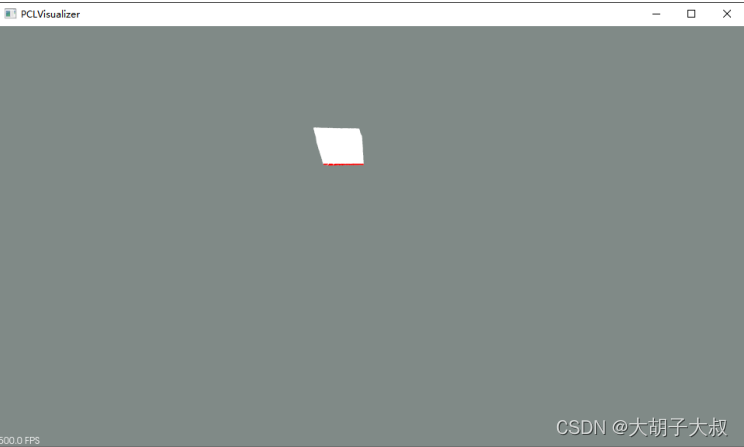

运行结果，就是上面的颜色

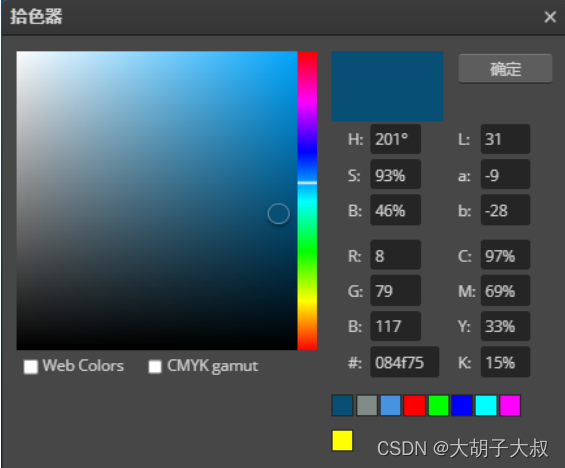

换成其他颜色，比如类似cc里面的颜色

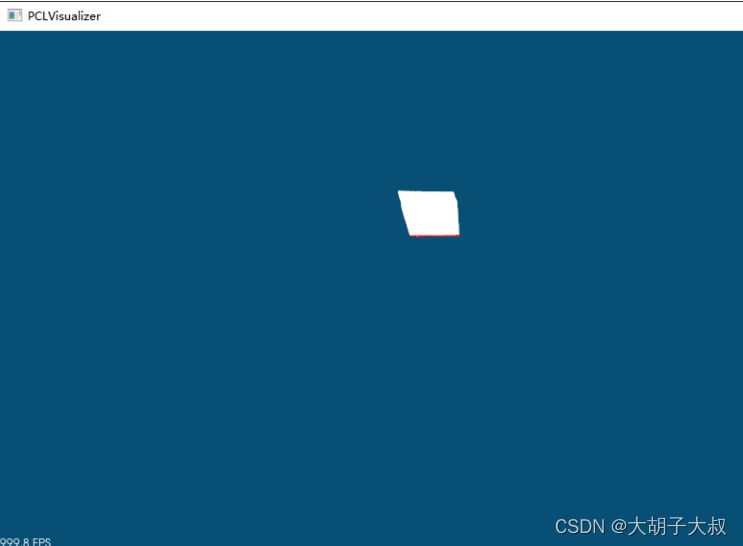

viewer.setBackgroundColor(8.0 / 255.0, 79.0 / 255.0, 117.0 / 255.0);

给点云上色代码

//设置点云颜色

pcl::visualization::PointCloudColorHandlerCustom<pcl::PointXYZ>single_color(cloud,0,255,0); //设置背景色 viewer->setBackgroundColor(0,0,0.7)

给点云的某个字段进行上色

boost::shared_ptr<pcl::visualization::PCLVisualizer> genericHandler(pcl::PointCloud<pcl::PointXYZ>::Ptr cloud)
{
	boost::shared_ptr<pcl::visualization::PCLVisualizer> viewer(new pcl::visualization::PCLVisualizer("3D Cloud"));
	pcl::visualization::PointCloudColorHandlerGenericField<pcl::PointXYZ> rgb(cloud, "y");
	viewer->addPointCloud(cloud, rgb, "sample cloud");
	return viewer;
}

给点云沿着Z方向的变化上色/渐变色

void visualize_pcdOne(pcl::PointCloud<pcl::PointXYZ>::Ptr pcd_src)
{

	//创建初始化目标
	pcl::visualization::PCLVisualizer viewer("3D Viewer");
	// 设置单一颜色
	//pcl::visualization::PointCloudColorHandlerCustom<pcl::PointXYZ> color_h(pcd_src, 0, 255, 0);//点云为绿色
	//按照z方向深度进行渲染（带渐变色）
	pcl::visualization::PointCloudColorHandlerGenericField<pcl::PointXYZ> color_h(pcd_src, "z");
	// 添加坐标系
	viewer.addCoordinateSystem(0.3);    // 读取的点云单位是什么，这个单位就是什么
	viewer.setBackgroundColor(0.2, 0.2, 0.2);//背景色为深棕色
	viewer.addPointCloud<pcl::PointXYZ>(pcd_src, color_h, "source cloud");
	while (!viewer.wasStopped())
	{
		viewer.spinOnce(100);
		//boost 需要加头文件#include <boost/thread/thread.hpp>
		boost::this_thread::sleep(boost::posix_time::microseconds(100000));
	}
}
