altium designer 关于线宽的设定

1 为什么要设置线宽

在画板的时候一个非常重要的问题就是线宽的问题，不同的电流需要的线宽不一样，过大的选择线宽占用空间，而选的线宽太小过流能力不强将会导致PCB走线发热，甚至铜箔断裂，板子变形，变色。所以必须要在画板之前确定电流的大小，并且确定线宽的大小。

2 线宽的计算公式

线宽的概念：线宽是在电路板上的线路轨迹的宽度，但是过流能力与横截面积直接相关的，所以必须要考虑另外一个变量：铜箔厚度。

按照这个计算公式，把它乘上截面积就可以得到通流容量。

公式中：

（1）K为修正系数，一般覆铜线在内侧时取0.024，在外层时区0.048

（2）T为最大温升，单位为摄氏度（一般T取10C）

（3）A为覆铜截面积，单位为平方mil

（4）I为最大允许通过电流，单位为安培

根据公式计算，在铜箔厚度为1盎司的情况下，若需通过10A的电流，计算过程如下：

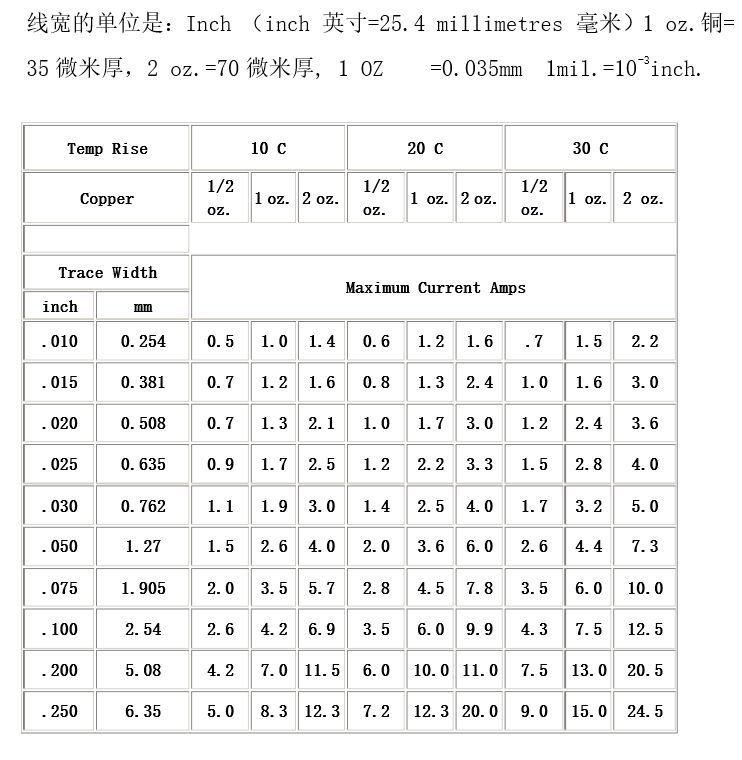

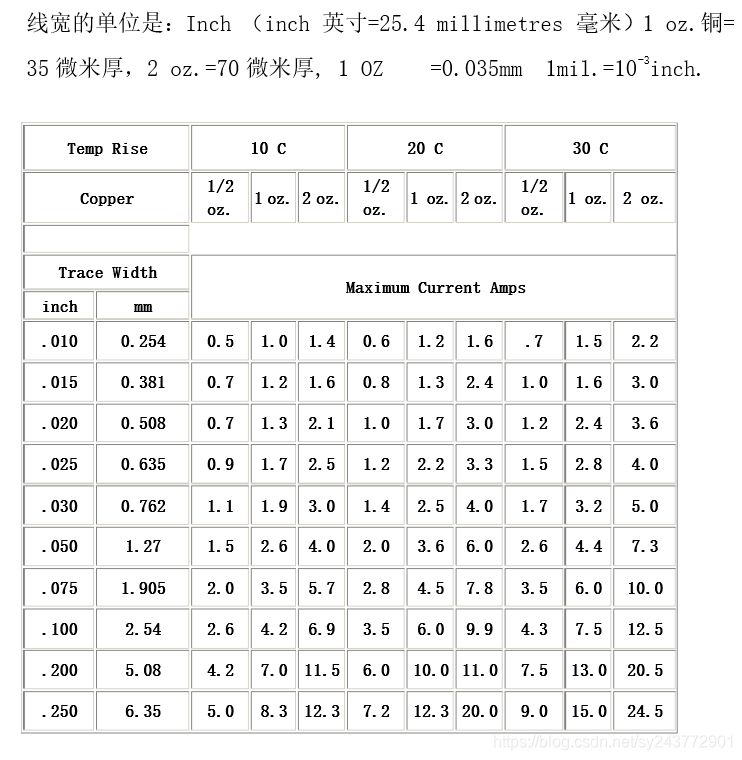

3 线宽参照表
