1-LPDDR是什么？及LPDDR的演进

LPDDR（Low Power Double Data Rate SDRAM）低功耗双倍速率动态随机存取存储器，是DDR SDRAM的一种，是JEDEC固态技术协会（JEDEC Solid State Technology Association）面向低功耗内存而制定的通信标准，以低功耗着称，主要针对于移动端电子产品。相比于DDR来说，LPDDR最大的特点就是功耗更低。

LPDDR也分为MDDR、LPDDR2、LPDDR3、LPDDR4、LPDDR4X、LPDDR5和LPDDR5X，和DDR一样，数据处理速度和节能性随着代数的增加而提高。

LPDDR2

第二代低功耗内存技术LPDDR2的标准规范于2010年12月由JEDEC固态技术协会正式发布。LPDDR2的标准规范在移动产品中实现更高的内存性能、更低的功耗和SDRAMNVM接口兼容性。接口电压1.2V，工作频率范围从100MHz到533MHz。

LPDDR3

第三代低功耗内存技术LPDDR3的标准规范于2012年5月由JEDEC固态技术协会正式发布。

LPDDR3的标准规范可提供更高的数据速率、改进的带宽和电源效率以及更高的内存密度。LPDDR3支持PoP堆叠封装和独立封装，以满足不同类型移动设备的需要。

LPDDR3重点加入了新技术，增加新功能实现了1600Mbps的数据速率，包括Write-Levelingand CATraining，On Die Termination (ODT) 和Low I/O capacitance。

Write-Leveling and CA Training(写入均衡与指令地址调驯)：可让内存控制器补偿信号偏差，确保内存运行于业内最快输入总线速度的同时，维持数据输入设定、指令与地址输入时序均满足需求。

On Die Termination(片内终结器/ODT)：可选技术，为LPDDR3数据平面增加一个轻量级终结器，改进高速信号传输，并尽可能降低对功耗、系统操作和针脚计数的影响。

LPDDR4

由于输入/输出接口数据传输速度最高可达3200Mbps，是通常使用的DDR3 DRAM的两倍，8Gb LPDDR4内存可以支持超高清影像的拍摄和播放,并能持续拍摄2000万像素的高清照片。

与LPDDR3内存芯片相比，LPDDR4的运行电压降为1.1伏，堪称适用于大屏幕智能手机和平板电脑、高性能网络系统的最低功耗存储解决方案。以2GB内存封装为例，比起基于4Gb LPDDR3芯片的2GB内存封装，基于8Gb LPDDR4芯片的2GB内存封装因运行电压的降低和处理速度的提升，最大可节省40%的耗电量。若输入/输出信号传输采用低电压摆幅终端逻辑(LVSTL, Low Voltage Swing Terminated Logic)，不仅进一步降低了LPDDR4芯片的耗电量，并使芯片能在低电压下进行高频率运转，实现了电源使用效率的最优化。

LPDDR4X

LPDDR4X并非是LPDDR4的下一代版本内存，可以看作是LPDDR4的省电优化版本。相比于LPDDR4，LPDDR4X优化了内存的功耗，将 I/O 电压降低了 50% (1.12 V至 0.61v)，提高了内存速度。在大容量加持下，存储速度上更具有优势，在运行超大游戏，或是录制4K视频的时候作用非常明显，功耗更低，运行更快也更省电。

Background to LPDDR

When new applications grow sufficiently large enough, they command the creation of new memory technologies tailored to their specific needs

• For example, GDDR for graphics, HBM for AI/ML applications

• Low-Power Double Data Rate (LPDDR) emerged as a specialized memory designed for mobile devices such as smartphones and tablets

• The evolution of LPDDR has been driven primarily by the need for higher performance and lower power consumption in mobile devices

• Each new generation of LPDDR has delivered the performance needed for major shifts in mobile user experience from social media and gaming, to 4K and now even 8K video

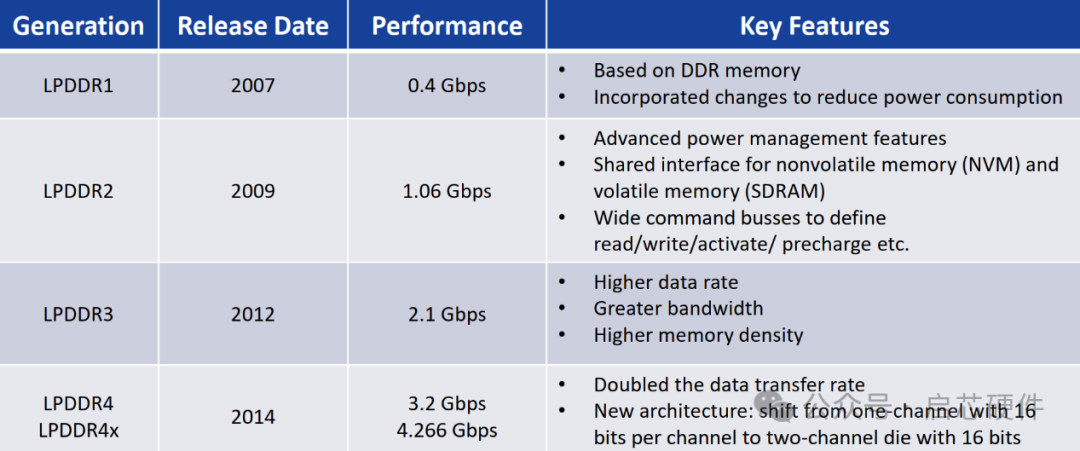

The LPDDR Journey up to LPDDR4/4x

2-LPDDR5/5X的介绍

2019年2月20日，JEDEC(固态存储协会)正式发布了JESD209-5，即Low Power Double Data Rate 5 (LPDDR5)全新低功耗内存标准。

相较于2014年发布的第一代LPDDR4标准，LPDDR5的I/O速度从3200Mbps翻番提升到6400Mbps，与LPDDR4X的4266Mbps相比也快了近30%。

如果匹配高端智能机常见的64bit bus，每秒可以传送51.2GB数据;要是PC的128bit BUS，每秒破100GB无压力。

固态协会认为，LPDDR5有望对下一代便携电子设备(手机、平板)的性能产生巨大提升，为了实现这一改进，标准对LPDDR5体系结构进行了重新设计，转向最高16 Banks可编程和多时钟体系结构。

优质低功耗 DRAM LPDDR5X 拥有比上一代快 1.3 倍的速度和高出 20% 的效能，它正超越移动领域，引领低功耗 DRAM 开拓远景市场以全新方式为高性能 PC、服务器和车辆赋能。

优质节能

三星LPDDR5X依托先进的 14 纳米工艺技术和创新的电路设计，让这款功能强大的存储器成为现实。LPDDR5X 以动态电压和频率缩放 (DVFS)* 技术加持，在性能突飞猛进的同时，耗电量也降低了近 20%。让智能手机、笔记本电脑等移动设备获得更长的续航时间，降低了数据中心服务器的总体拥有成本 (CTO)，并减少了整个生命周期的碳排放。

*DVFS 是指对计算设备处理器、控制器芯片和外围设备的电压设置进行调整，以优化任务的资源分配，在不需要相关资源时尽量节省电力。

LPDDR5X 拥有 64GB 惊人容量，不仅能为智能手机和笔记本电脑提供高性能存储器，还可助力高速运转的 PC 和要求极为苛刻的服务器。

此外，LPDDR5X 存储器已通过 AEC-Q100* 认证，它在各种环境下均性能稳定，即便面对极端温度也是如此，使其成为高应力汽车环境下较为理想的存储器解决方案。

LPDDR5X: Delivering High Bandwidth and Power Efficiency

LPDDR5/5X: Key Features

• Fifth-generation LPDDR is focused on improving performance, power and flexibility

• LPDDR5 can be combined with an optional extension, LPDDR5X

• LPDDR5/LPDDR5X taken together offer data rates up to 8.533 Gb/s, significantly boosting speed and performance (up from 4.266 Gbps in Gen 4)

• Given the space considerations of mobile combined with greater memory needs for advanced applications, LPDDR5X can achieve capacities of up to 64GB by using multiple DRAM in a multi-die package

Where is LPDDR5/5X Used?

With low power consumption and high bandwidth capabilities, LPDDR5X is a great choice of memory for applications where power efficiency and compact form factor are crucial considerations

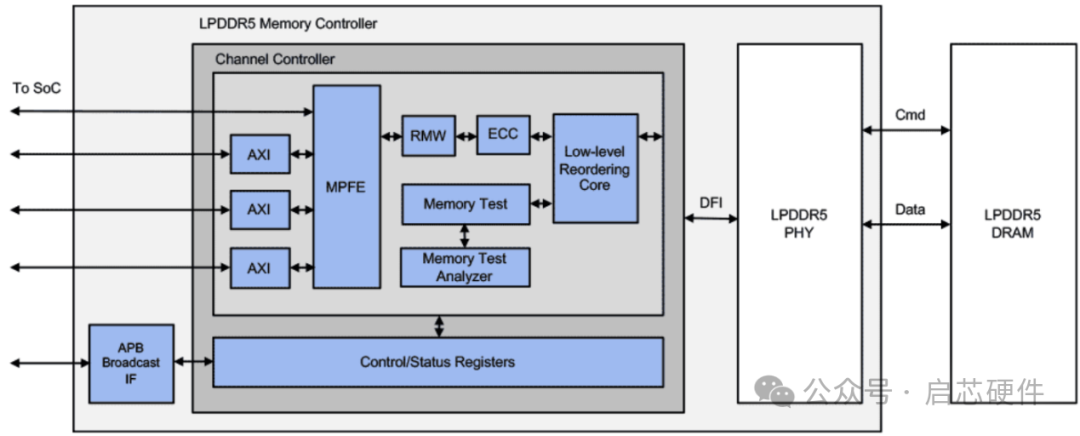

LPDDR5 Controller Features

• Supports all standard LPDDR5/5x features

• All speed grades up to 8.5 Gbps/pin

• All densities up to and including 32 Gb/channel

• All bank and per bank refresh and Refresh Management support

• Power-Down mode supported

• Supports x16 or x8 modes

• Controller available in two different configurations

• Dual-controller configuration; Single-controller configuration

• Full-rate operation: 1066 MHz Memory controller clock for 8.5 Gbps/pin operation

• Multi-channel operation supported with multiple controller instances

• Utilize bank management, look-ahead and reordering to maximize performance
