Unity3D RectTransform使用详解：布局、属性、方法

主要内容

• 布局： Anchors，Pivot，Anchor Presets
• 属性： anchoredPosition，anchoredPosition3D，offsetMax，offsetMin，sizeDelta，rect
• 方法： SetSizeWithCurrentAnchors，SetInsetAndSizeFromParentEdge，RectTransformUtility

Anchors

Anchors是在子类锚在父类上的点，因此如果没有父类（RectTransform），那么RectTransform属性面板上的Anchor Presets将不可设置，但Anchors仍可设置。

所谓，锚在父类上，意思就是子类的Pivot（中心点）到（父类上）Anchors（锚点）的相对位置不变，而这个位置就是RectTransform面板上显示的——PosX，PosY，PosZ——对应了anchoredPosition3D（PosX，PosY，PosZ），或anchoredPosition（PosX，PosY）。

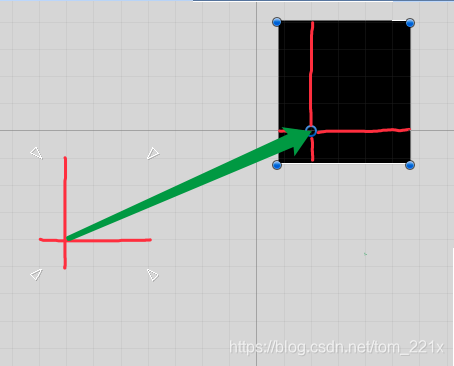

需要注意的是，anchoredPosition3D（PosX，PosY，PosZ）并不是localPosition，除非子类的Anchors与父类的Pivot重合，这样子类的Pivot相对于（子类）Anchors的位置，刚好就是localPosition（子类Pivot相对于父类Pivot的位置）。

那么，Anchors的Min代表了在父类左下角的位置，Max代表了在父类右上角的位置，[0, 1]——的范围代表了在父类X轴和Y轴方向的百分比。

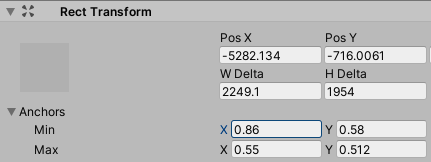

虽然，在Scene中Anchors无法超越父类区域，但在属性面板上，或是代码中（anchorMax，anchorMin，注意代码的数值是面板数值的四舍五入），Anchors均可以超过[0, 1]范围，即：代表父类区域之外。

Anchors的重要作用，就是无论父类如何变化，子类相对于父类上Anchors的相对位置都不变。

Pivot

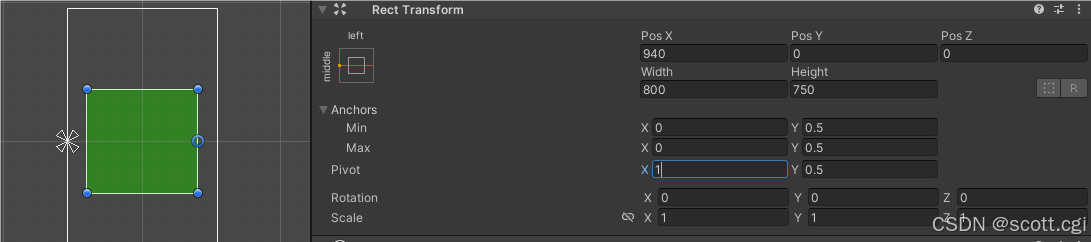

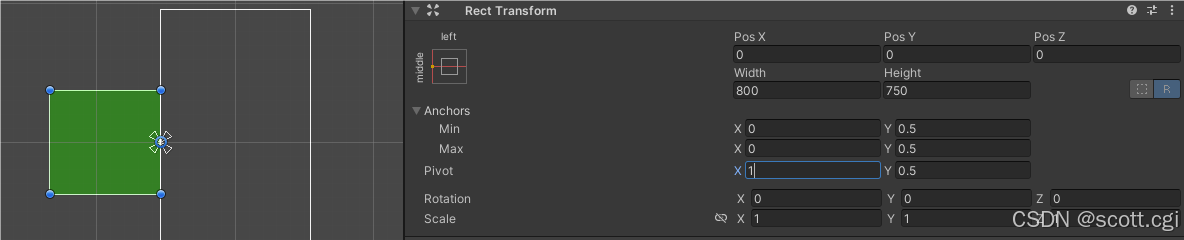

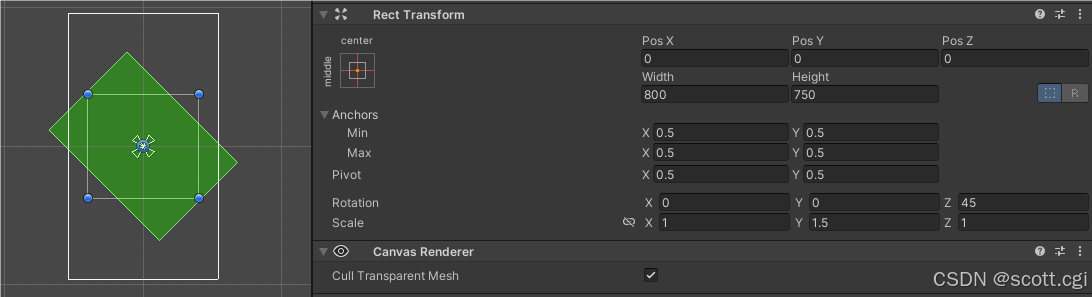

Pivot代表了RectTransform的中心点，即：相对于RectTransform的坐标（如Anchor或Rotation）都会以它为基准点，（0，0）代表自身区域的左下，（1，1）代表自身区域的右上，如果超过了[0, 1]范围，就说明超过了自身区域之外。

注意与Anchors不同的是，Anchors的[0, 1]范围是——父类区域，而Pivot的[0, 1]范围是——自身区域。

Anchor Presets

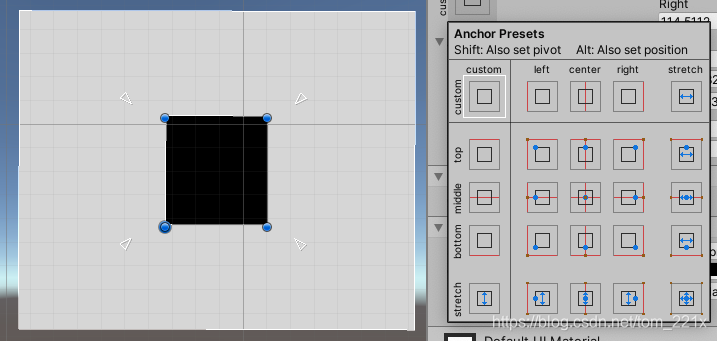

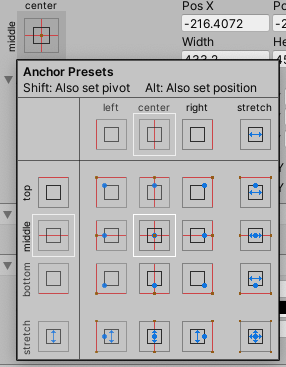

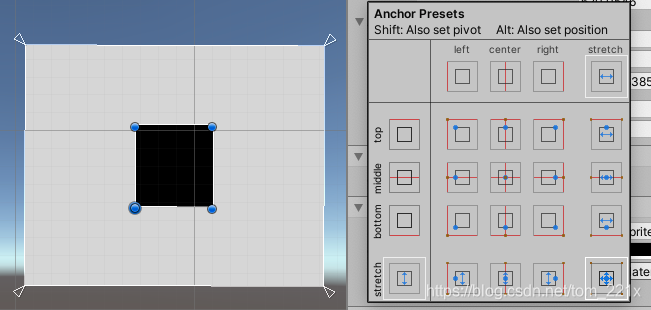

Anchor Presets是对Anchors的快捷设置选项，提供了最常用的几种Anchors设置模式，如：上中下，左中右，拉伸。如果不使用这里的预设，通过代码（anchorMax，anchorMin），或是面板属性，也是可以自定义设置的。

选择不同Anchor Presets的选项，可以看到，Scene中的Anchor会自动定位到不同位置。

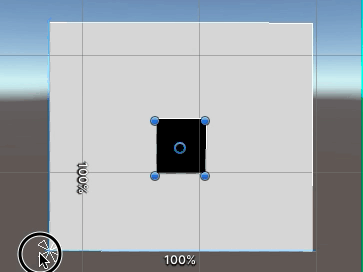

所谓，拉伸（stretch）就是Max的（x，y）和Min的（x，y）不一致：

• 可以是x不一致，此时可以选择——上中下。
• 也可以是y不一致，此时可以选择——左中右。
• 或是x和y都不一致，此时没有选择——手动调节。

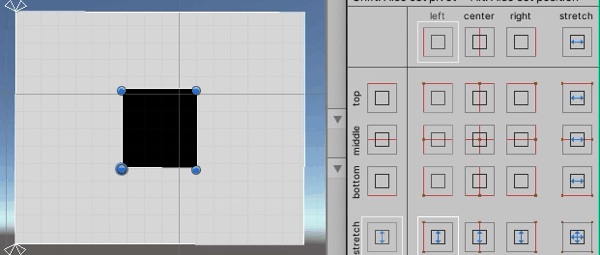

相反，如果Max和Min的x和y对应一致，则说明，Max和Min两点重合，此时重合的一点，可以出现在上中下（y）与左中右（x）相搭配的位置，即：非拉伸的9种选项。

下面，是拉伸的三类情况：

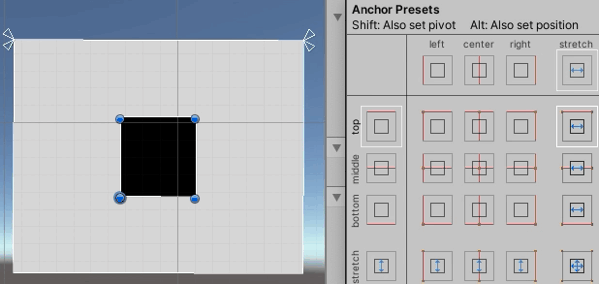

上中下：

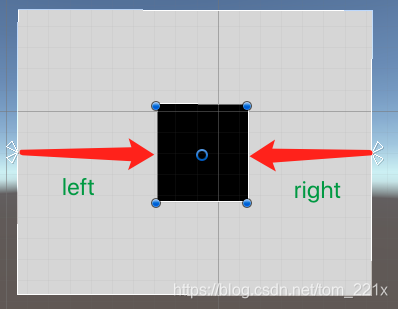

在这种情况下，面板上的PosX和Width会被，Left和Right取代。这代表着，RectTransform的区域到Anchors在x方向上的左右距离（类似CSS布局中的padding left right）。

左中右：

在这种情况下，面板上的PosY和Height会被，Top和Bottom取代。这代表着，RectTransform的区域到Anchors在y方向上的上下距离（类似CSS布局中的padding top bottom）。

四角：

当然，也可以自定义，四角的位置：

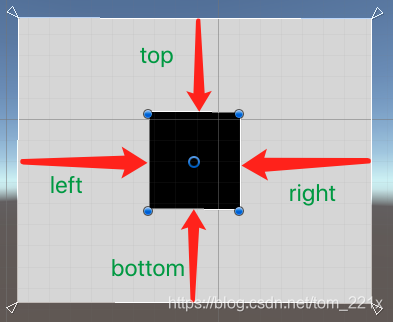

在这种情况下，面板上的PosX，PosY，Width，Height会被Left，Right，Top，Bottom取代。这代表着，RectTransform的区域到Anchors在xy方向上的四周距离（类似CSS布局中的padding）。

anchoredPosition和anchoredPosition3D

在RectTransform面板上，anchoredPosition3D对应了（PosX，PosY，PosZ），anchoredPosition对应了（PosX，PosY）。

当Anchors重合的时候，Anchors与Pivot的相对位置就是anchoredPosition。

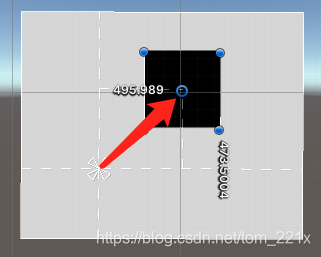

当Anchors分开的时候，Pivot在自身区域的比例，映射到Anchors上的点，再与Pivot的相对位置，就是anchoredPosition。

offsetMax和offsetMin

offsetMin是Anchors左下角到RectTransform左下角的距离。

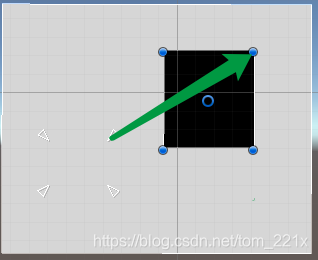

offsetMax是Anchors右上角到RectTransform右上角的距离。

sizeDelta

sizeDelta是offsetMax - offsetMin的值，它的几何意义是，RectTransform的区域与Anchors区域的差值，所以：

• 如果Anchors重合（区域大小为0），那么差值就是RectTransform的区域本身，此时sizeDelta就是面板上Width和Height的数值。
• 如果Anchors不重合，那么差值就是两个区域的大小差值，此时sizeDelta就不在是Width和Height的数值，面板上也不再显示Width和Height。
• 如果RectTransform区域大于Anchors区域，那么sizeDelta就是正值，否则就是负值。

rect

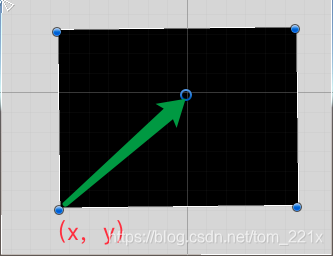

rect是RectTransform的区域信息，其中（x，y）是RectTransform左下角到Pivot（不是Anchors）的相对位置，（width，height）是RectTransform区域的大小。

方法

当Anchors不重合的时候，设置sizeDelta就不能正确控制RectTransform的大小，此时可以使用SetSizeWithCurrentAnchors(axis, size)来设置rect的width和height。

// rect width
rectTransform.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, 200);
// rect height
rectTransform.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, 200);

而SetInsetAndSizeFromParentEdge(edge, inset, size)可以根据父类的某个边，设置大小和间距（注意此方法会改变Anchors的位置）：

• edge：是父类的边，Left，Right，Top，Bottom
• inset：子类边到父类边的间距
• size：在边方向上的大小，如：Left和Right对应Width，Top和Bottom对应Height

// 以下两个方法
// 可以将子类（Top，Left）边，定位到距离父类（Top，Left）边各100像素的地方
// 并且设置子类大小为（400，400）
SetInsetAndSizeFromParentEdge(RectTransform.Edge.Top,  100, 400);
SetInsetAndSizeFromParentEdge(RectTransform.Edge.Left, 100, 400);

另外，RectTransformUtility提供了RectTransform相关的一些辅助方法，来处理——坐标转换、坐标获取、范围测试等，可以简化完成某些功能的实现。
