含BD的vivado版本的升级和降级的tcl方法以及若干掉进去的坑

含BD的vivado版本的升级和降级经常失败，重画则需要大量的时间，这时用tcl方法输出和输入则起到事半功倍的效果，直接入题：

在原2019。2版本vivado BD项目中输入：
write_bd_tcl G:/Vitisproj/0322.tcl

打开vivado 2019.2 tcl control:

查看当前文件夹
Vivado% pwd

运行下面的tcl命令：
cd G:/Xilinx2018.3/laser322
create_project project1 myDesigns
set_property part xc7z015clg485-1 [current_project]
Vivado% add_files [glob ./*.v]
Vivado% create_bd_design design_1
source G:/Xilinx2018.3/laser322/0322.tcl

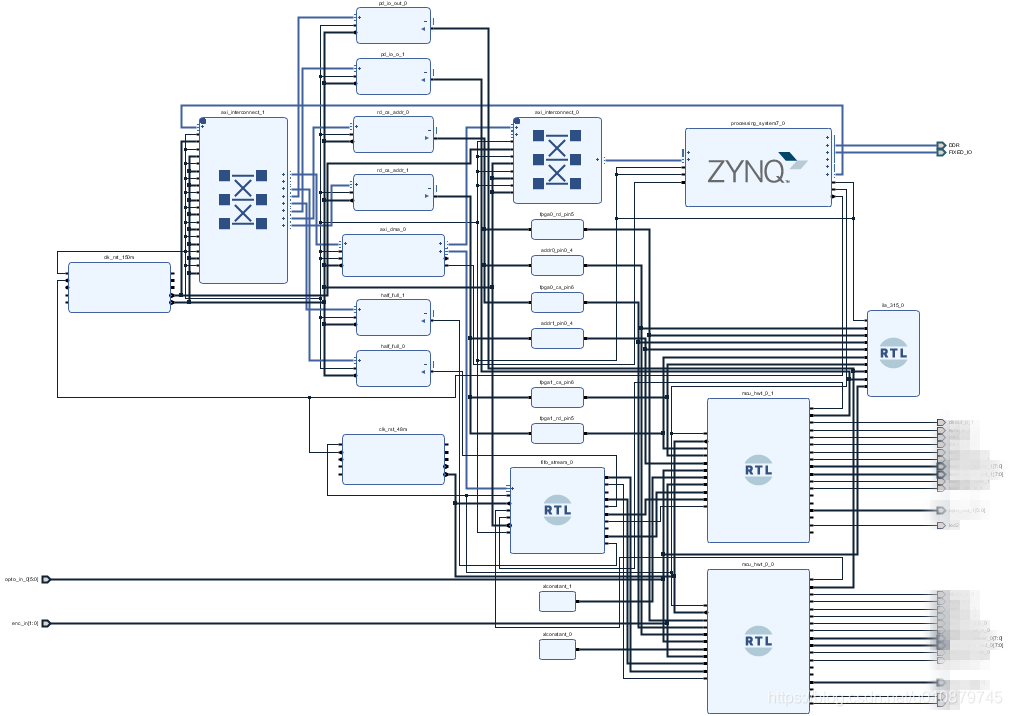

则会自动绘出美妙图形：

请记住，到此时只是看到了成功的希望，并不代表成功，还有许多工作要做，一旦没处理好，就掉到坑里，出不来…
加

加限制文件
Vivado% add_files -fileset constrs_1 [glob *.xdc]
G:\Xilinx2018.3\laser322\myDesigns\project1.srcs\ constrs_1

设置目标限制文件
set_property target_constrs_file G:/Xilinx2018.3/laser323/myDesigns/project1.srcs/constrs_1/imports/laser322/mine.xdc [current_fileset -constrset]

设顶层文件
add_files -norecurse G:/Xilinx2018.3/laser323/myDesigns/project1.srcs/sources_1/bd/system/hdl/system_wrapper.v

更新编译顺序
update_compile_order -fileset sources_1

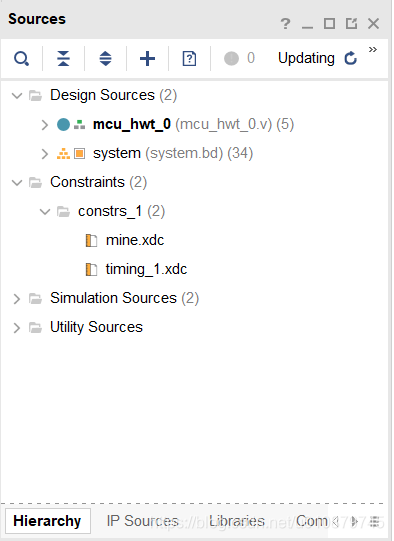

设目标限制文件前后

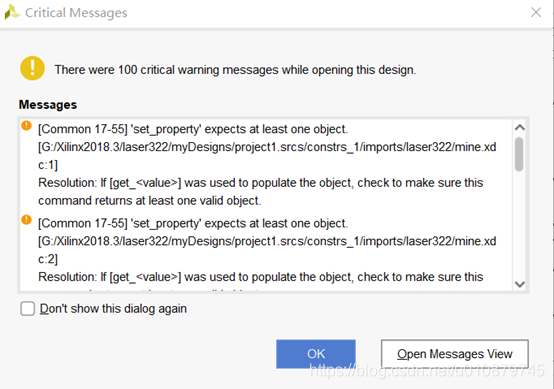

如果顶层文件设错，则会出现：

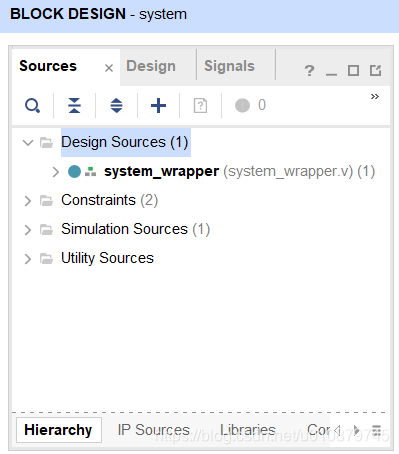

生成并设置正确的顶层文件

如果不设定元件，执行：
create_bd_cell -type ip -vlnv xilinx.com:ip:processing_system7:5.5 processing_system7_0
则会出现如下错误：
ERROR: [BD 5-216] VLNV xilinx.com:ip:processing_system7:5.5 is not supported for the current part.

Vivado% set_property IP_REPO_PATHS G:/Xilinx2018.3/Vivado/2018.3/data/ [current_fileset]
