翻译官方Vellum教程：Breaking and tearing（破裂撕开）

译者前言

教程来源于Houdini官方文档中的https://www.sidefx.com/docs/houdini/vellum/breaking_tearing.html。

本篇是对其的实践。步骤上和原文一致，但是原文中有一些步骤并没有说明（比如用颜色来可视化碎片的分配等）。本篇将缺失的步骤补充，并且截图来源于自己的实践。

介绍

Edge Fracture 工具提供了一个简单的方式来裂开 Planar Patch创建的面片，可以让Vellum模拟布料撕开效果。

下面的例子演示了如何撕裂一块简单的布料

步骤

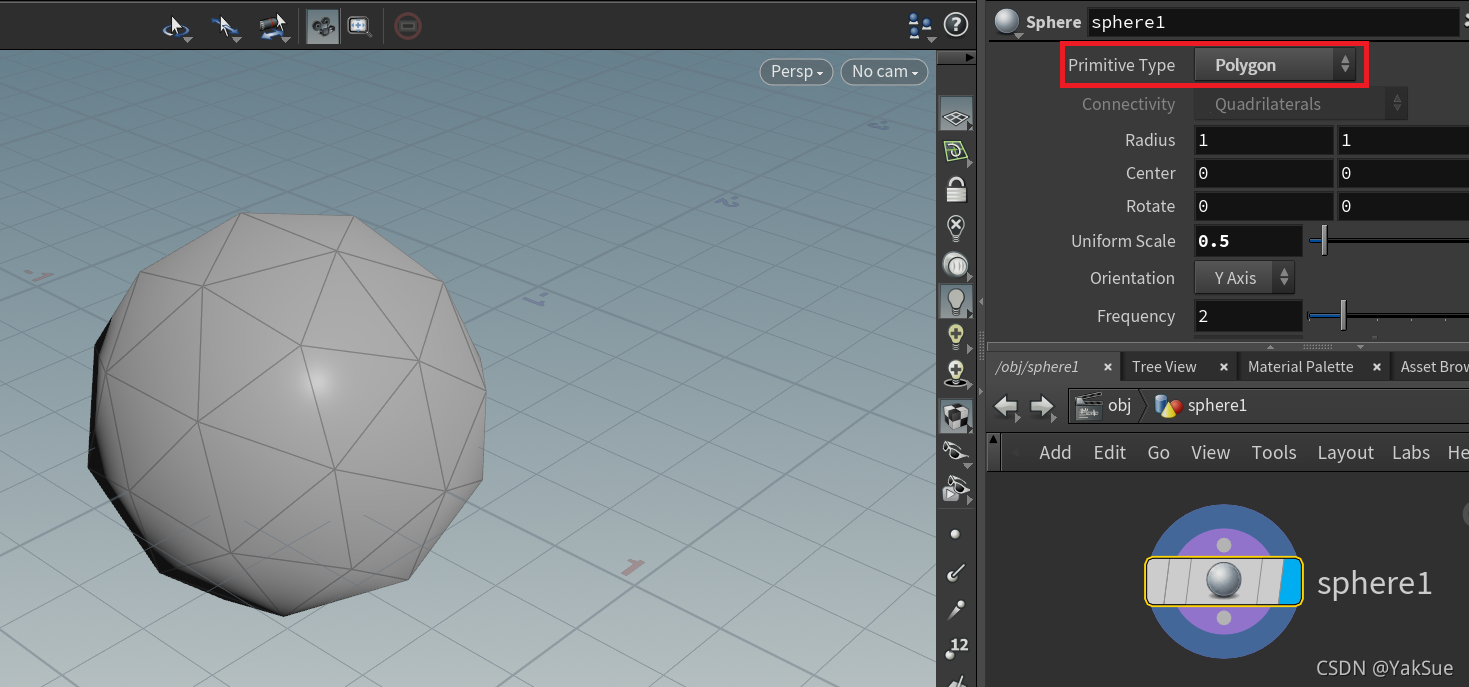

1. 创建一个球体。其Primitive Type 设置为Polygon。

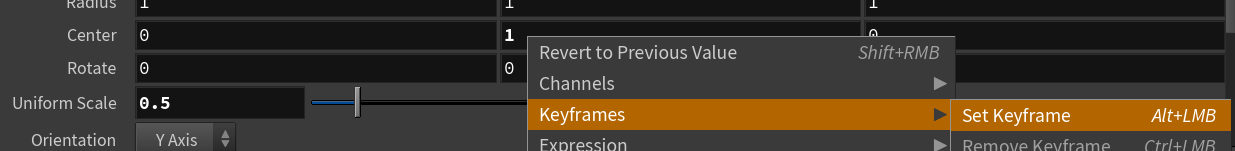

2. 在第 1 帧将球体升高使其高于地平面，key一个关键帧。

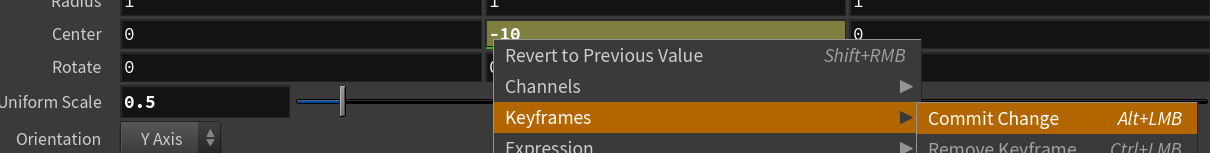

3. 在第 24 帧将球体降低使其低于地平面，key一个关键帧。

4. 创建一个 Planar Patch ，并将其方向设置为 “ZX平面” 。

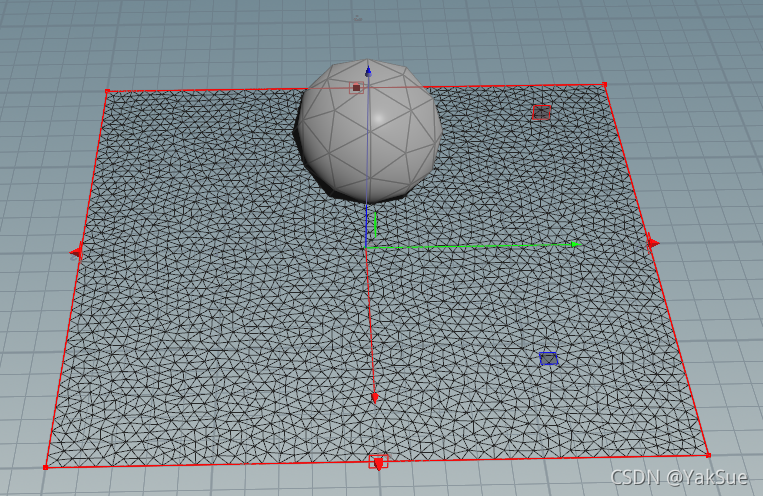

5. 缩放它到一个合适的尺寸：

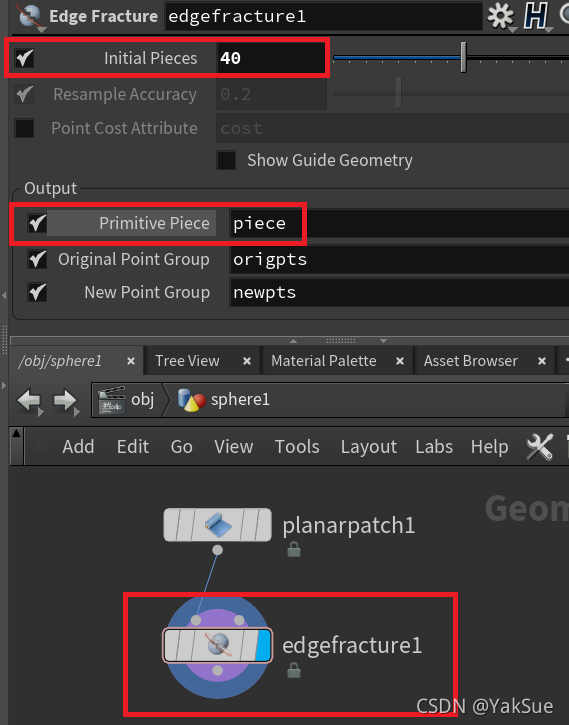

6. 在 Planar Patch节点之后连接一个 Edge Fracture节点。译注：初始片数需要调高些才能接近教程中的效果，另外需要勾选 Primitive Pieces 才能之后以颜色来预览碎片

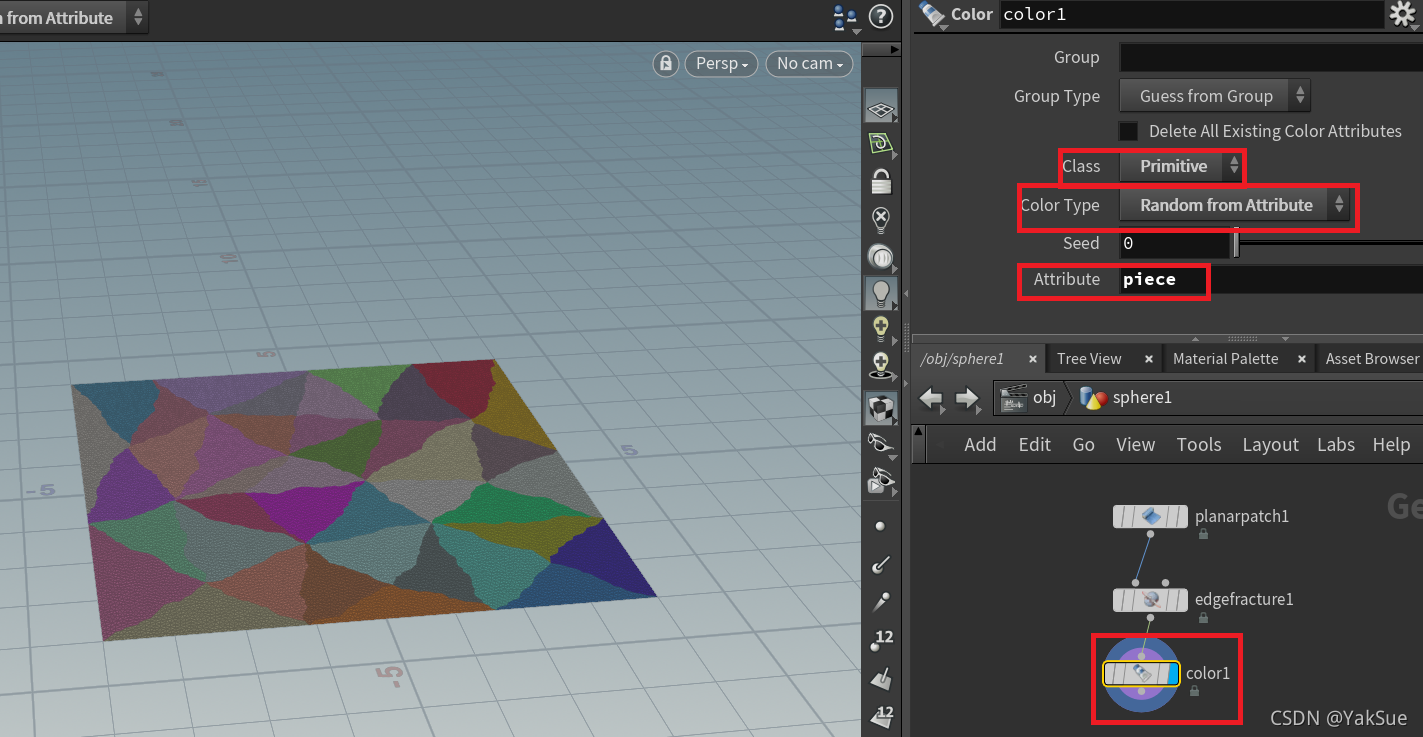

6+. 连接一个 Color 节点用来预览破裂的碎片。将其设置为根据属性来随机颜色，而这个属性就是 Primitive 的 piece属性。

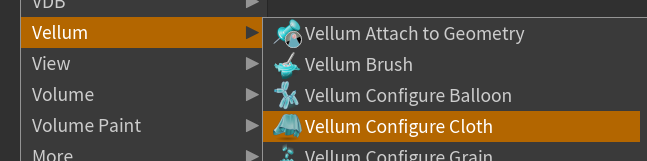

7. 在之后再连接一个 Vellum Configure Cloth 节点。

8. 在 Pin to Animation 中，点击选择箭头来在视窗中选择钉点，在按住Shift下选择两个对边的点，然后按Enter进行确认。

9. 将球体连接到 Vellum Configure Cloth 节点的第三个输入中，代表它是碰撞几何体。

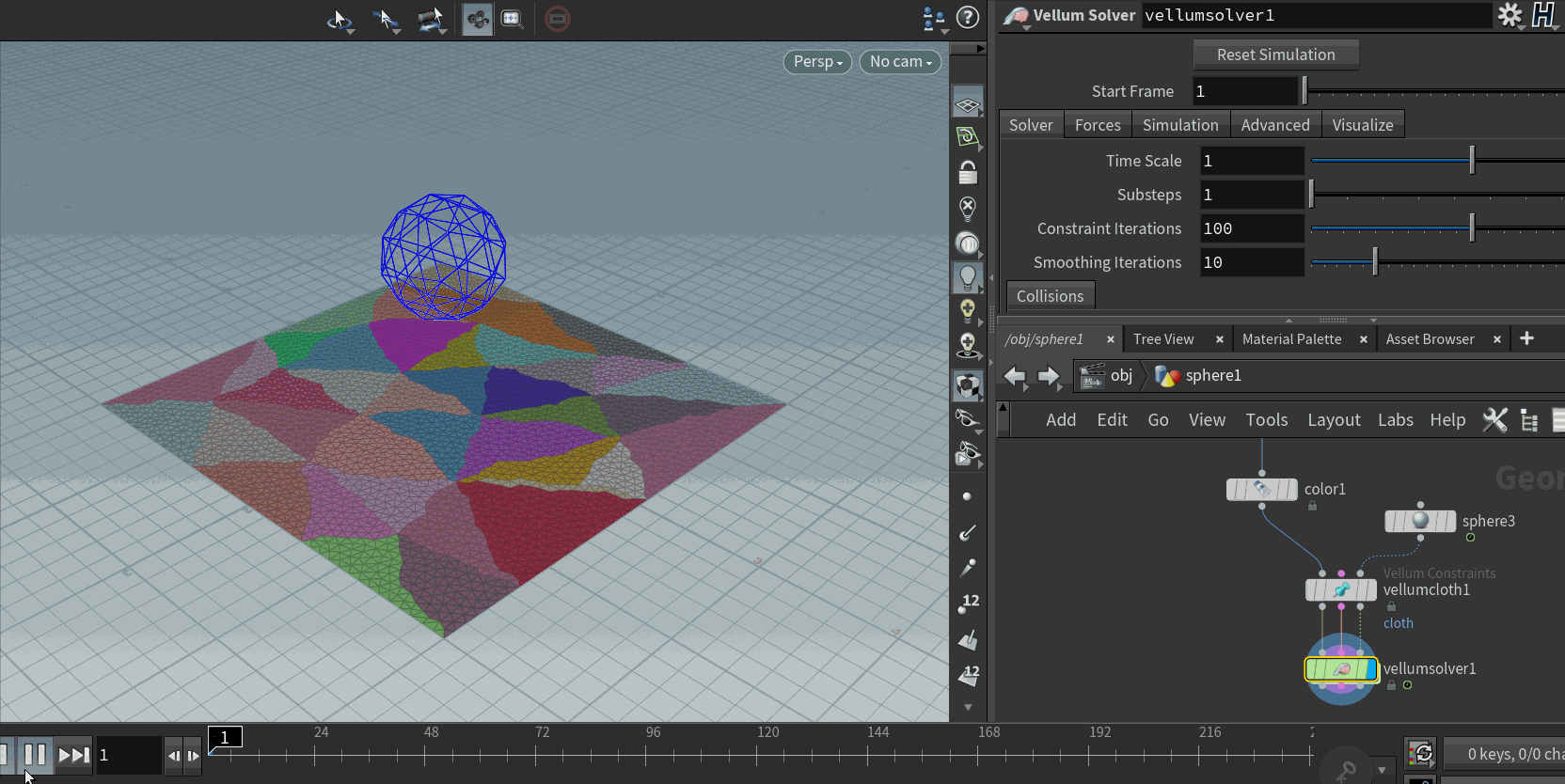

10. 连接一个 Vellum Solver 节点在后面。现在如果点播放，会看到布料将在裂缝处断裂并掉落，因为它们都被切开了。

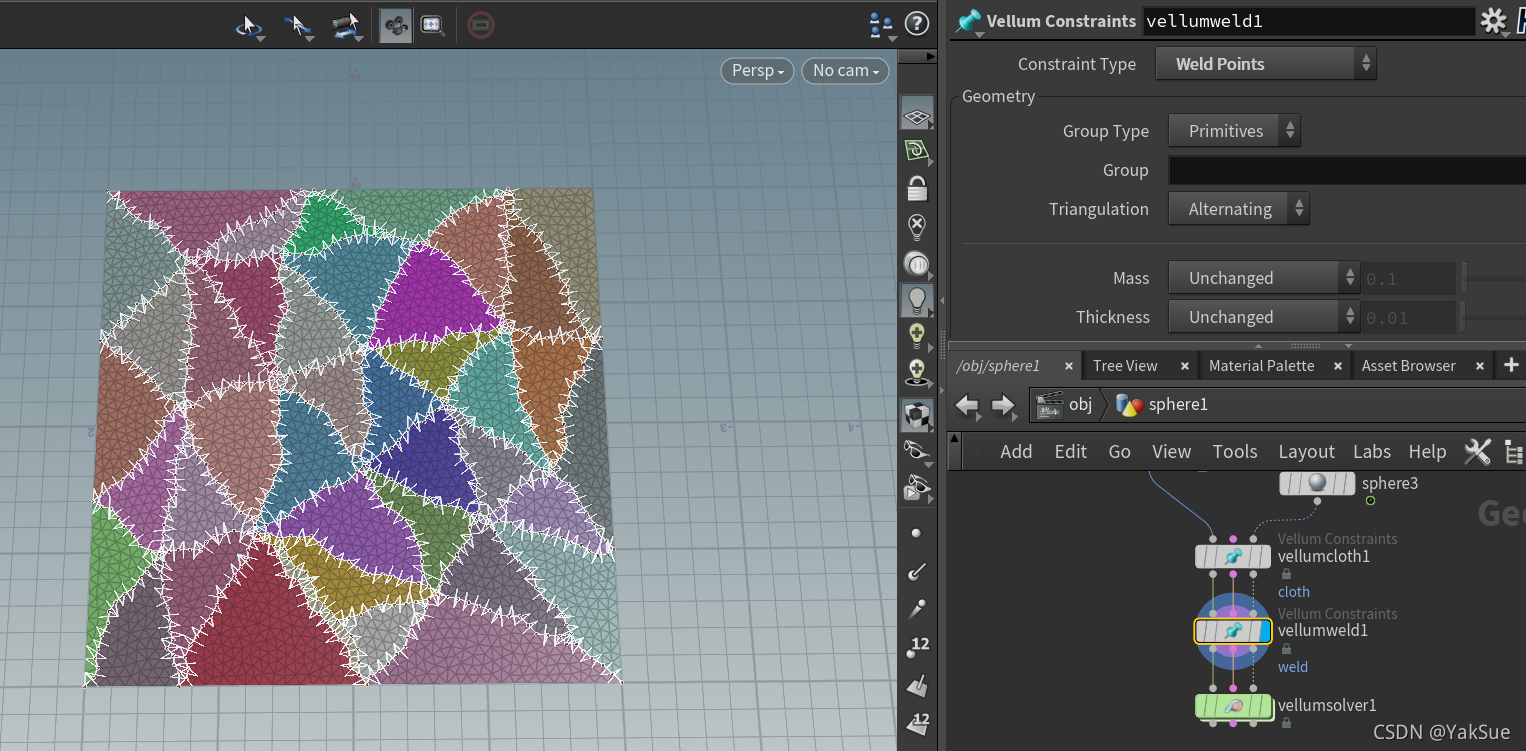

11. 在 Solver 节点之前再连接一个 Vellum Weld Points节点，这将会把碎片缝合在一起。

12. 勾选Breaking并设定阙值，此值越大越不容易撕开，越小越容易撕开（在很小时重力影响可能就撕开了）。测试发现1在这里是一个合适的值。

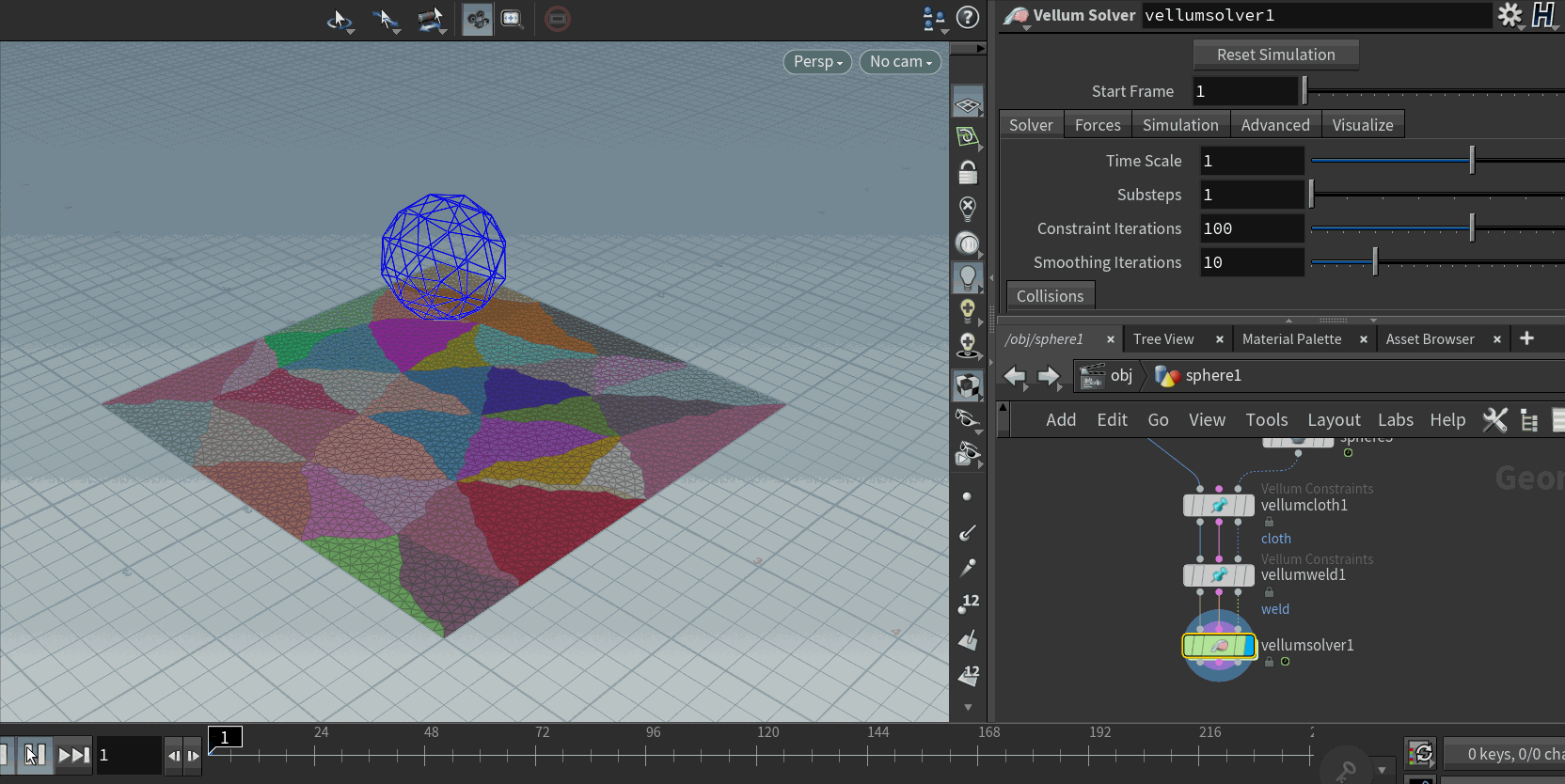

效果

注意
你也可以关闭 Edge Fracture 上的 Initial Pieces 并使用 Create 工具架上的 Draw Curve 工具以交互方式在 Planar Patch 中绘制切口。 这使你可以完全控制撕裂发生的位置。 将 Draw Curve 节点连接到 Edge Fracture 节点的第二个输入端以查看效果。
