1 概述

本文用于讲解VIVADO的常规使用功能，便于后续人员使用vivado进行调试与使用，包括bit文件的烧写、调试界面的ila与vio使用，mcs文件的烧写固化。

2 烧写bit程序

第1步，双击vivado的图标进入vivado之后点击flow/open hardware manager 进入查找器件界面。

​
在这里插入图片描述

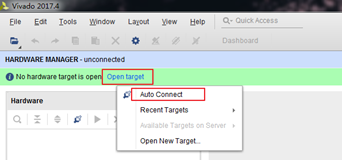

第2步，点击open target/auto connect查找jtag连接的FPGA设备。

在这里插入图片描述

第3步，在查找到的器件上鼠标右键/program device 进入烧写bit的界面。

在这里插入图片描述

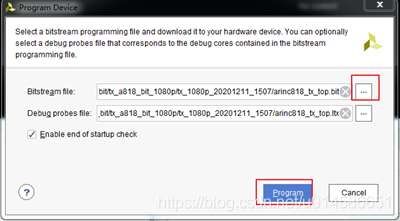

第4步，选择需要的烧写的bit，点击program开始烧写bit文件。

在这里插入图片描述

3 Vivado 常用的调试界面

3.1 ila界面

在ila的界面中可以看到抓取的信号值，信号高低，数值等情况。其中涉及到添加信号与触发运行信号等操作，如下所示。

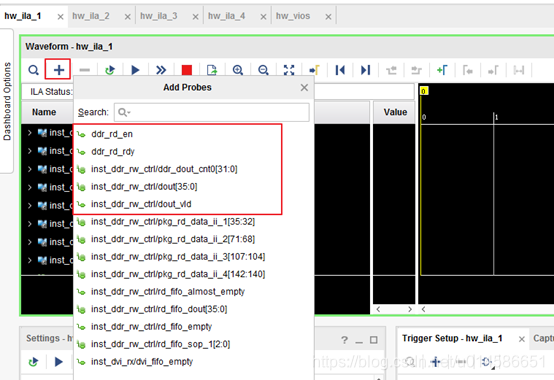

3.1.1 添加需要查看的信号

点击“+”号后看到信号名在双击即可将信号添加到ila窗口

在这里插入图片描述

3.1.2 添加条件触发信号

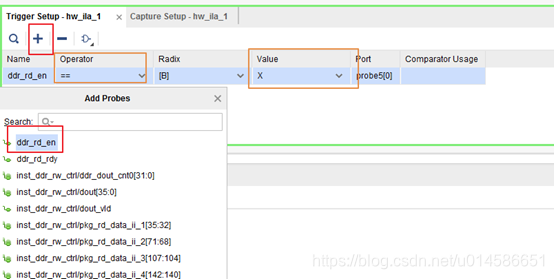

在trigger setup界面中点击“+”号后双击信号名即可添加，之后可设置触发条件。

在这里插入图片描述

3.1.3 运行与停止ila界面，查看信号

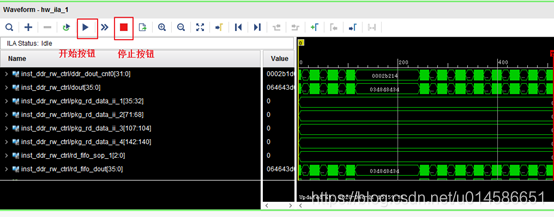

点击waveform窗口上的开始与停止信号，即可运行ila与停止lia。

在这里插入图片描述

3.2 Vio界面

Vio界面用于发出测试信号，来调试代码。

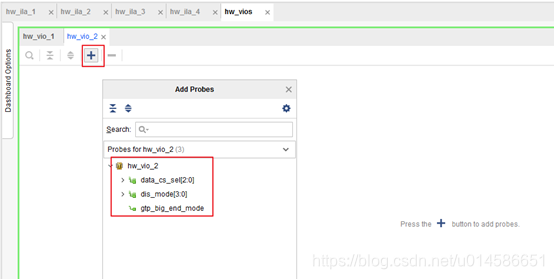

3.2.1 添加信号

在vio窗口中点击“+”号在信号名上双击即可添加信号

在这里插入图片描述

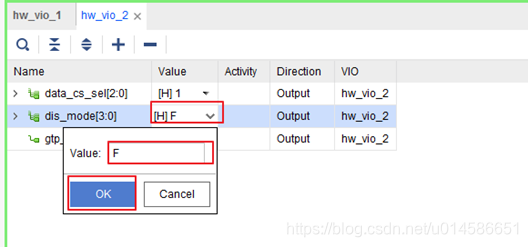

3.2.2 修改值，与发高电平脉冲信号

在对应信号的value串口中即可输入想设定的值。

在这里插入图片描述

在信号上鼠标右键即可改变值的状态，为active-high button即是点击一下发一下高电平，松开后又变为默认的低电平。

在这里插入图片描述

4 烧写mcs文件

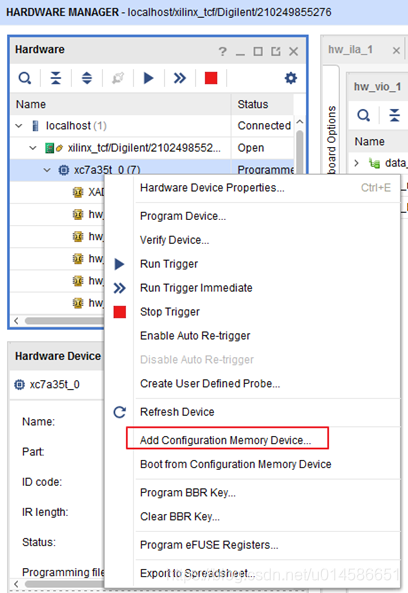

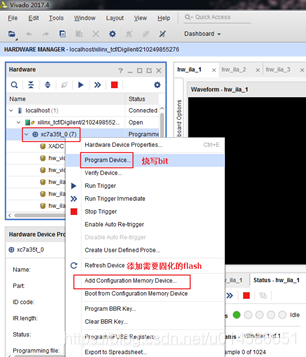

第1步在器件上鼠标右键/add configuration memory ** 进入添加flash的界面。

在这里插入图片描述

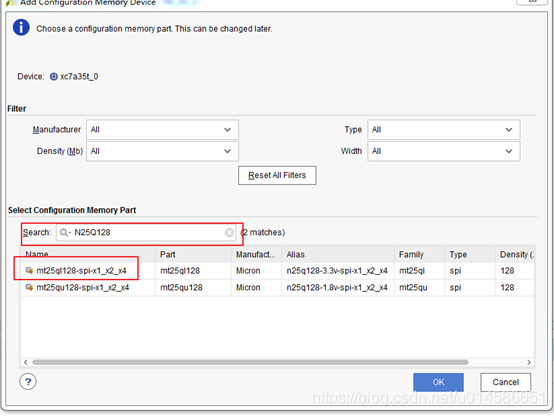

第2步，选择对应的flash
在这里插入图片描述

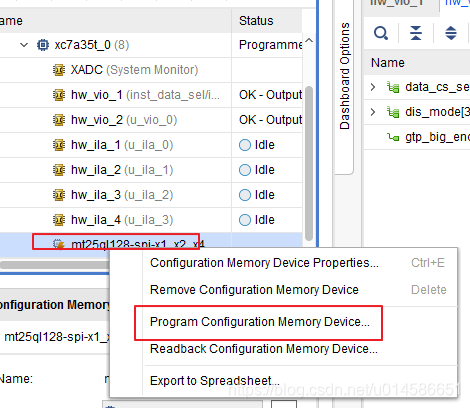

第3步，在添加的flash上鼠标右键进入添加mcs文件的界面

在这里插入图片描述

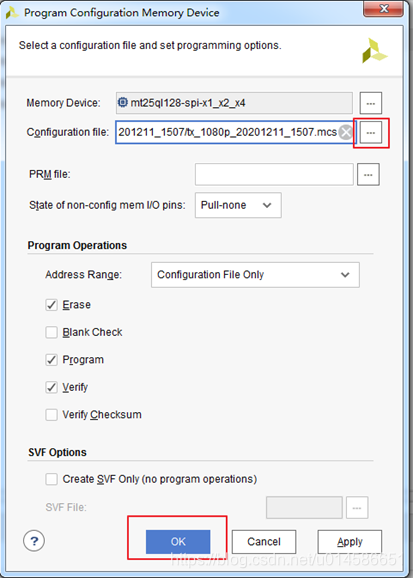

第4步，添加mcs文件开始固化文件

在这里插入图片描述
