前言

今天这个小节内容算是数字IC工程师的看家本领了，看波形写代码，无论在笔试还是项目中，这都是基本功中的基本功，下面我们就开始吧。

4.2 Build a circuit from a simulation waveform

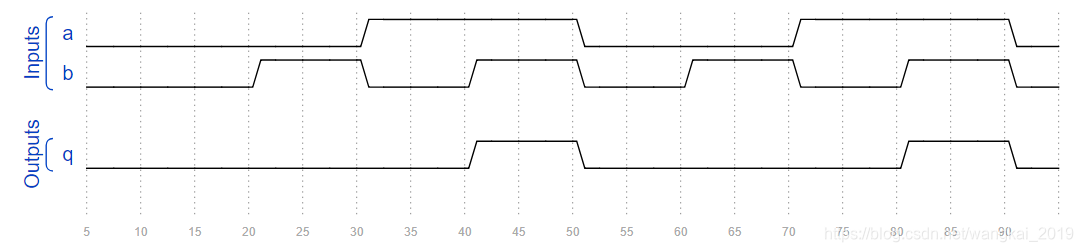

4.2.1 Combinational circuit 1（Sim/circuit1）

module top_module (
    input a,
    input b,
    output q );//

    assign q = a & b; // Fix me

endmodule

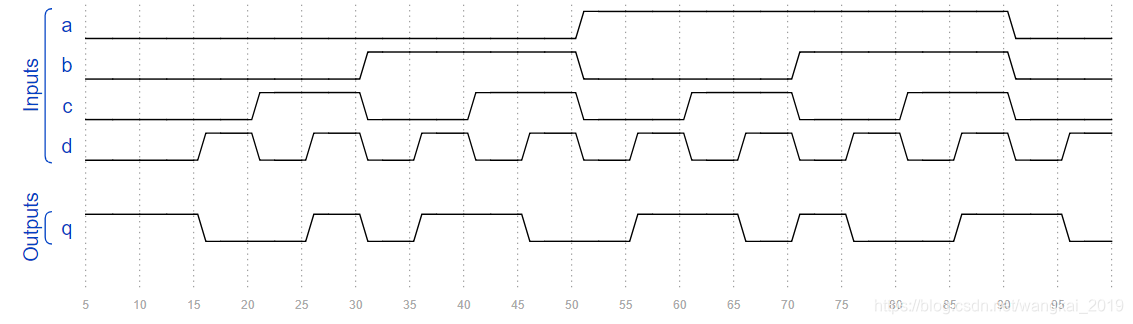

4.2.2 Combinational circuit 2（Sim/circuit2）

module top_module (
    input a,
    input b,
    input c,
    input d,
    output q );//

    assign q = ~a & ~b & ~c & ~d | ~a & ~b & c & d | ~a & b & ~c & d | ~a & b & c & ~d |
       	 	   a & b & ~c & ~d | a & b & c & d | a & ~b & ~c & d | a & ~b & c & ~d;

endmodule

画一个卡诺图，答案立马出来。

4.2.3 Combinational circuit 3（Sim/circuit3）

module top_module (
    input a,
    input b,
    input c,
    input d,
    output q );//

    assign q = b & d | b & c | a & d | a & c;

endmodule

和上一道题目做法相同，画卡诺图就好。

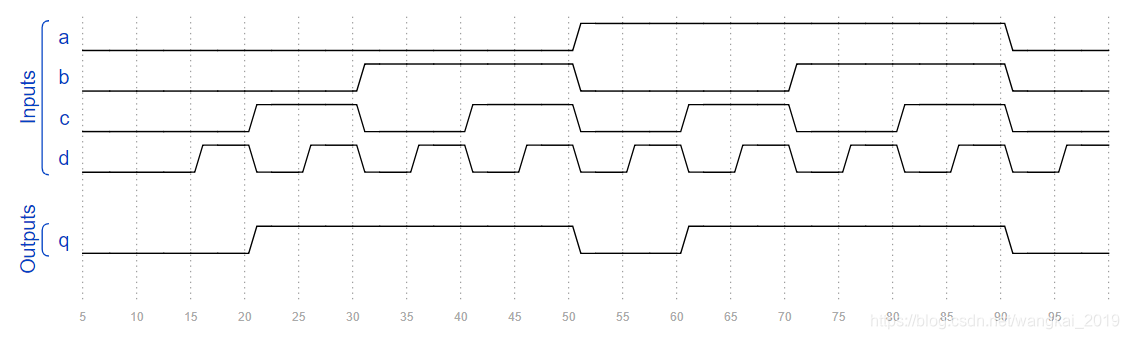

4.2.4 Combinational circuit 4（Sim/circuit4）

module top_module (
    input a,
    input b,
    input c,
    input d,
    output q );//

    assign q = b | c;

endmodule

同理。

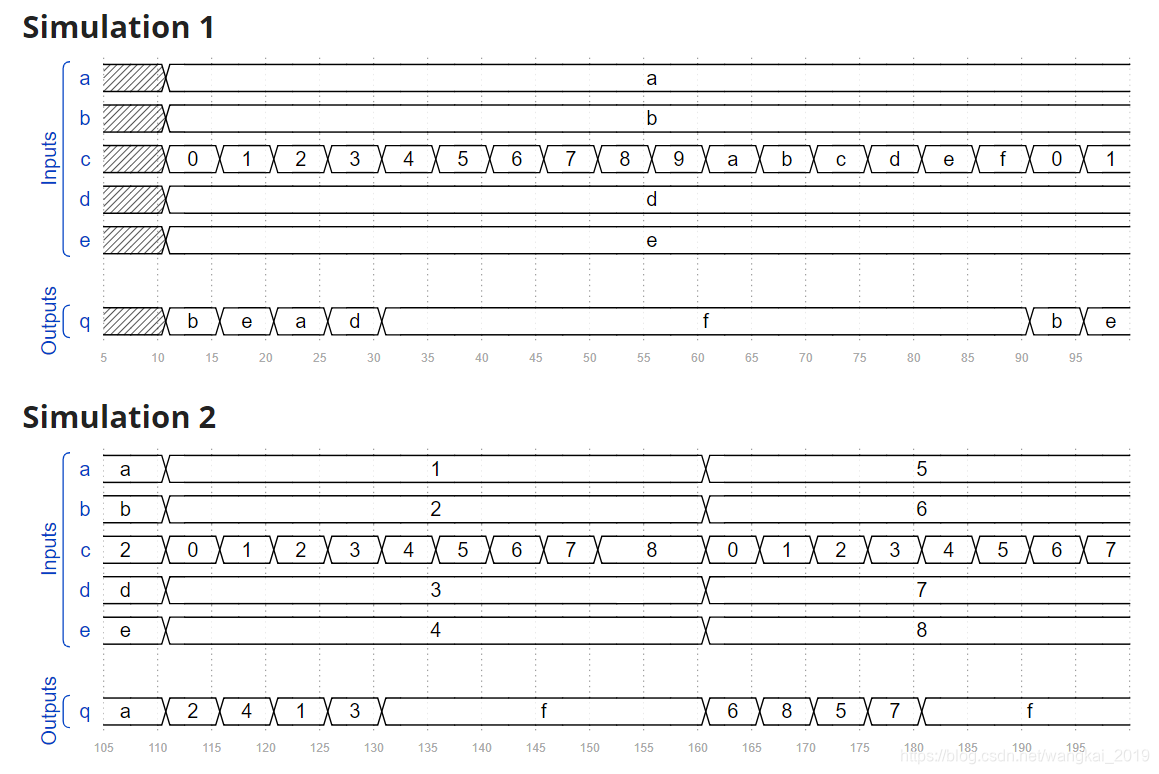

4.2.5 Combinational circuit 5（Sim/circuit5）

module top_module (
    input [3:0] a,
    input [3:0] b,
    input [3:0] c,
    input [3:0] d,
    input [3:0] e,
    output reg [3:0] q );

    always@(*)begin
        case(c)
            0:begin
                q = b;
            end
            1:begin
                q = e;
            end
            2:begin
                q = a;
            end
            3:begin
                q = d;
            end
            default:begin
                q = 4'hf;
            end
        endcase
    end

endmodule

大家只要将C的值作为判定条件，这道题就容易多了。

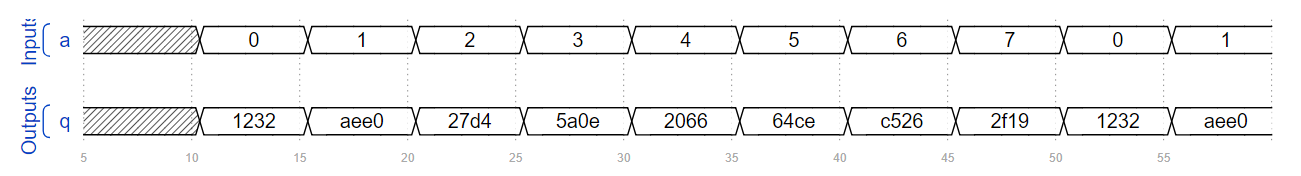

4.2.6 Combinational circuit 6（Sim/circuit6）

module top_module (
    input [2:0] a,
    output reg [15:0] q );

    always@(*)begin
        case(a)
            0:begin
                q = 16'h1232;
            end
            1:begin
                q = 16'haee0;
            end
            2:begin
                q = 16'h27d4;
            end
            3:begin
                q = 16'h5a0e;
            end
            4:begin
                q = 16'h2066;
            end
            5:begin
                q = 16'h64ce;
            end
            6:begin
                q = 16'hc526;
            end
            7:begin
                q = 16'h2f19;
            end
        endcase
    end

endmodule

每个a值对应一个q值，这里由于case的所有情况都被囊获进去了，所以我没有写default，还是建议大家补充完整。

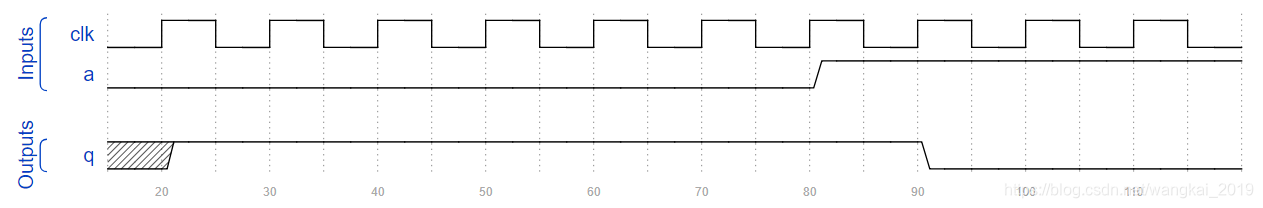

4.2.7 Sequential circuit 7（Sim/circuit7）

module top_module (
    input clk,
    input a,
    output q );

    always@(posedge clk)begin
        q <= ~a;
    end

endmodule

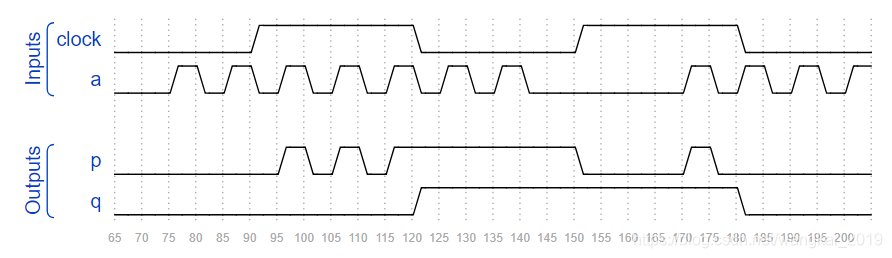

4.2.8 Sequential circuit 8（Sim/circuit8）

module top_module (
    input clock,
    input a,
    output p,
    output q );

    always@(*)begin
        if(clock)begin
        	p = a;
        end
    end

    always@(negedge clock)begin
        q <= p;
    end

endmodule

这道题可能解法不唯一，欢迎大家展示出自己的解法。

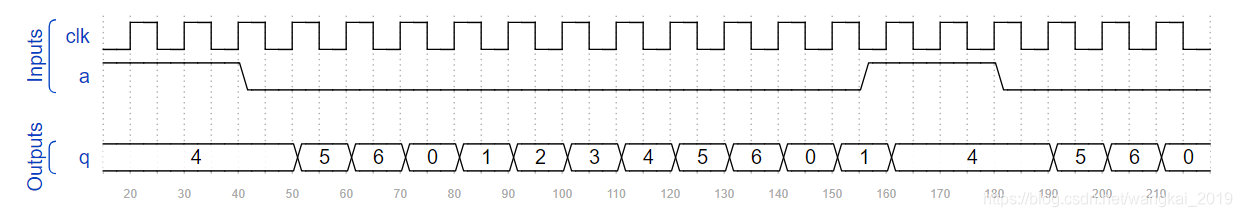

4.2.9 Sequential circuit 9（Sim/circuit9）

module top_module (
    input clk,
    input a,
    output [3:0] q );

    always@(posedge clk)begin
        if(a)begin
            q <= 4'd4;
        end
        else if(q == 4'd6)begin
            q <= 4'd0;
        end
        else begin
            q <= q + 1'b1;
        end
    end

endmodule

这道题目是一个计数器，只不过“复位信号”a为1时q为4。

4.2.10 Sequential circuit 10（Sim/circuit10）

module top_module (
    input clk,
    input a,
    input b,
    output q,
    output state  );

    always@(posedge clk)begin
        if(a == b)begin
        	state <= a;
        end
    end

    always@(*)begin
        q = a & ~b & ~state | ~a & ~b & state | a & b & state | ~a & b & ~state;
    end

    //q second way and third way
    //assign q = (a == b) ? state : ~state;
    //assign q = (a ^~ b) ? state : ~state;

endmodule

这道题可能方法不唯一，我想到的是这种方法，大家自己试试吧。

结语

今天更新的这个小节很重要，这是基本功，我也需要继续在这个方面下功夫。希望能和大家一起努力，共同进步~
