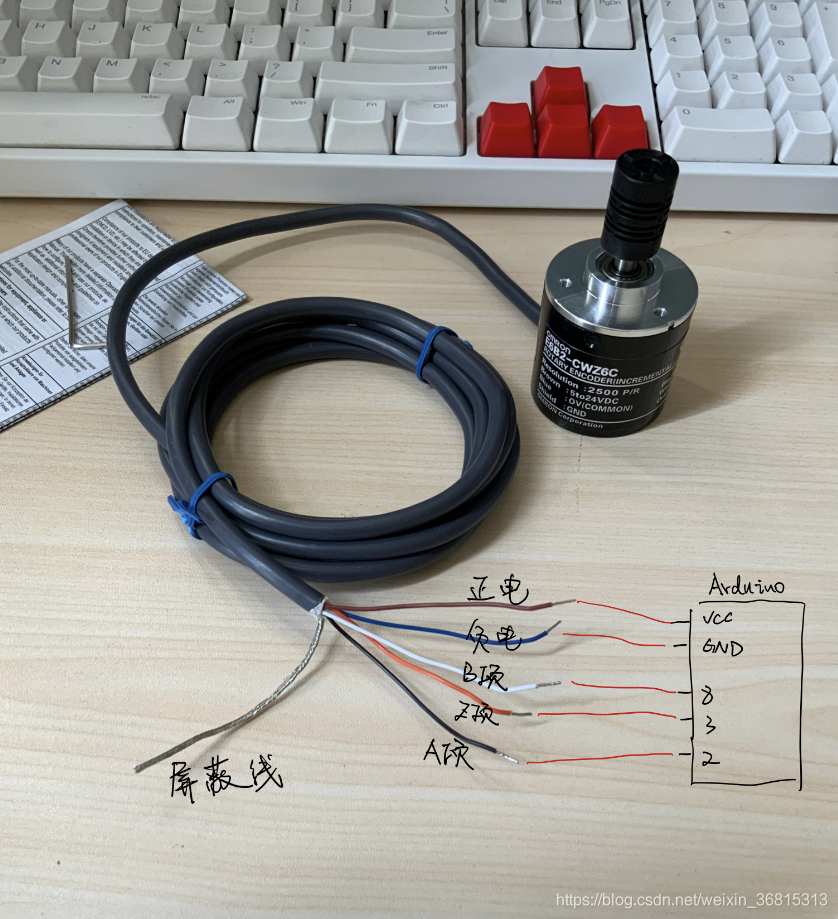

接线方式如下
测试代码
#define PinA 2 //外部中断0
#define PinZ 3 //外部中断1
#define PinB 9 //编码器的OUT_B信号连接到数字端口8
#define T 30 //定义采集时间周期单位ms
unsigned long time1 = 0; // 时间标记
volatile long PulSum_CW = 0; //定义长整型不可修改脉冲数
volatile long PulSum_CCW = 0;
long PulSum_CW_t0 = 0; //定义记录顺时针方向 t0 时刻脉冲数变量
long PulSum_CW_t0_T = 0; //定义记录顺时针方向 t0+T 时刻脉冲数变量
float Rad_CW_Speed = 0.000; //定义顺时针角速度
float Rad_CCW_Speed = 0.000; //定义逆时针角速度
long PulSum_CCW_t0 = 0; //定义记录逆时针方向 t0 时刻脉冲数变量
long PulSum_CCW_t0_T = 0; //定义记录逆时针方向 t0+T 时刻脉冲数变量
// 记录角度
int Rad = 180;
void setup()
{

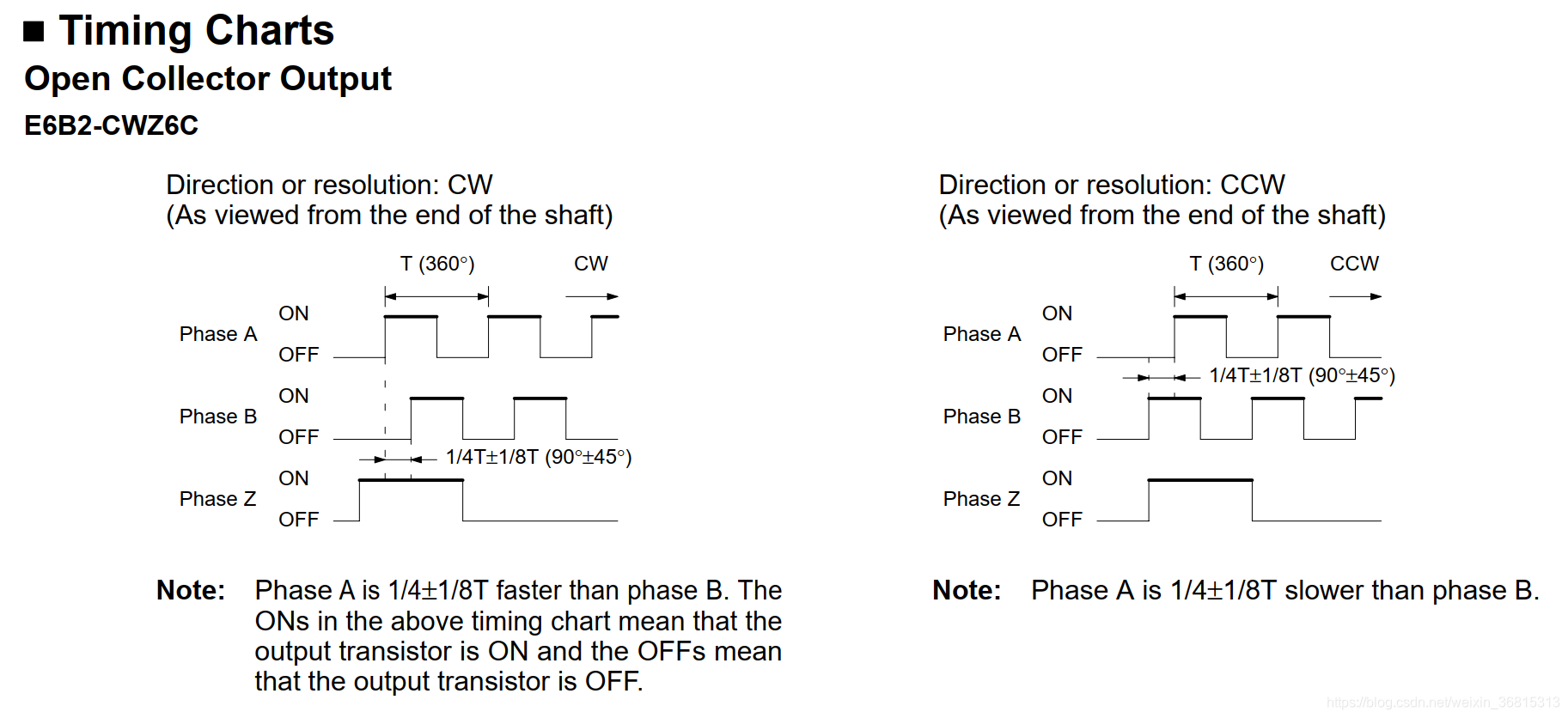

pinMode(PinA, INPUT_PULLUP);//因为编码器信号为欧姆龙E6B2-CWZ6C,为开漏输出,因此需要上拉电阻,此处采用arduino的内部上拉输入模式,置高
pinMode(PinB, INPUT_PULLUP);//同上
attachInterrupt(0, Encode, FALLING);//脉冲中断函数:捕捉A相信号,并判断A、B相先后顺序
Serial.begin (9600);
}
void loop()
{
// 角度计算程序
Rad = int((PulSum_CW - PulSum_CCW)/6.944) % 360;
if (Rad>=180) {
Rad = Rad - 360;
}
PulSum_CW_t0 = PulSum_CW; PulSum_CCW_t0 = PulSum_CCW; //采集t0时刻的脉冲数
delay(T); //等待一个T时间
PulSum_CW_t0_T = PulSum_CW; PulSum_CCW_t0_T = PulSum_CCW; //采集t0+T时刻的脉冲数
delay(T); //等待一个T时间
// 如果检测到正向角速度,那么就打印角速度,以及累计的角度
if (PulSum_CW_t0_T - PulSum_CW_t0 != 0){
Rad_CW_Speed = (PulSum_CW_t0_T - PulSum_CW_t0); //
// 显示正向(CW)角速度 Rad_CW_Speed---> //打印出来速度
//Serial.print("AS:"); //打印出来速度w
Serial.print(Rad_CW_Speed);
Serial.print(":");
//Serial.print("/A:");
Serial.print(Rad);
Serial.print("\n");
}
// 如果检测到反向角速度,那么就打印角速度,以及累计的角度
if (PulSum_CCW_t0_T - PulSum_CCW_t0 != 0){
Rad_CCW_Speed = (PulSum_CCW_t0 - PulSum_CCW_t0_T);
//Serial.print("AS:");
Serial.print(Rad_CCW_Speed);
Serial.print(":");
//Serial.print("/A:");
Serial.print(Rad);
Serial.print("\n");
}
}
void Encode()
{//当编码器码盘的OUTA脉冲信号下跳沿每中断一次,
//if ((millis() - time1) > 5)
//{
if ((digitalRead(PinA) == LOW) && (digitalRead(PinB) == HIGH))
{PulSum_CW ++;}
else
{PulSum_CCW ++;}
//}
//time1 == millis();
}
更多代码参考github,fly~~~
Ref
增量式编码器工作原理超详细图解
