二极管倍压电路

1  第一种二极管倍压电路

电路如下图所示，由二极管和电容组成，核心的思路就是电容两端的电压不能突变。

                                                图：二极管倍压电路

1.1 倍压的初始过程分析

输入VG1为1kHZ的方波，，主要原理就是利用C1的两端电压不能突变，工作过程如下：

第一阶段：当VG1为高时，先给电容C4充电，充到5V。

第二阶段：当VG1为低时，C1，C4均分5V电压，VF2输出2.5V。

第三阶段：当VG1为高时，电容C4又被充到5V，由于C1左端电压变为5V，但是C1两端的电压还要维持2.5v，所以此时输出端VF2的电压为7.5V。

第四阶段：当VG1为低时，C1，C4一个5V，一个2.5V，均分后变成3.75V，VF2输出3.75V。

第五阶段：当VG1为高时，二极管SD2还可以导通，C4又被充到5V，由于C1左端电压变为5V，但是C1两端的电压还要维持3.75v，所以此时输出端VF2的电压为8.75V。

重复上面的过程。。。。直到VF2输出接近10V。

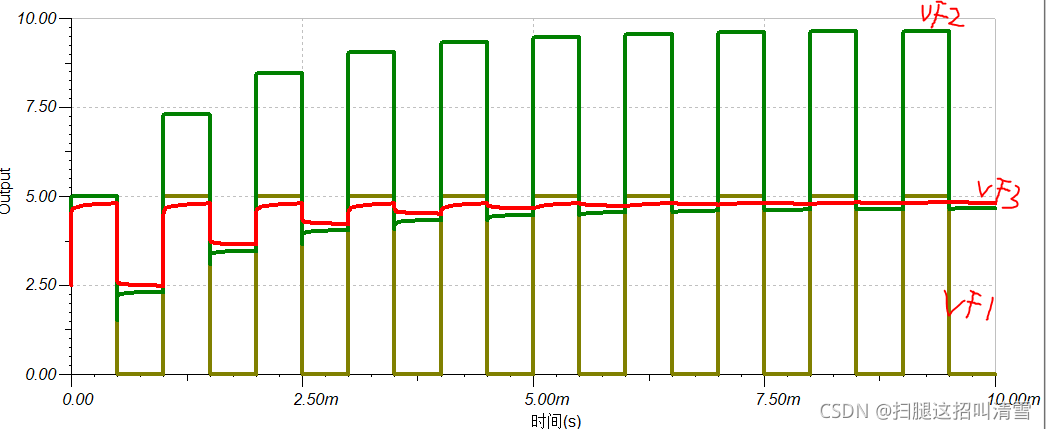

波形如下：

                                                        图：倍压电路各节点的波形

2  第二种电路

较上面的倍压电路，输入变成了直流电压，控制信号通过VG1给出，工作过程是VG1先为高，

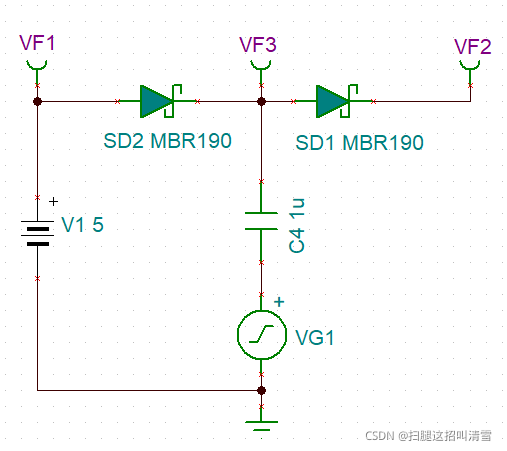

                                            图：二极管倍压电路

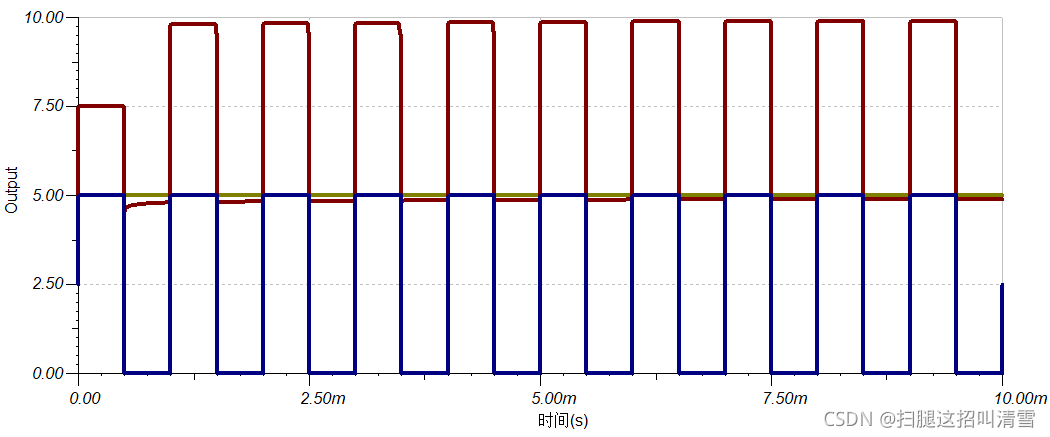

分析过程类似，波形如下：
