IMU预积分及残差雅克比计算

4 篇文章 1 订阅

    前段时间推了泡泡机器人邱笑晨博士的IMU预积分公式,收获很大,再看到VIORB的时候,大都用的这一套公式.

    后再看VINS的时候,VINS用的是连续时间的预积分,看一些大佬的博客,说代码里写的是离散时间的.这里将所看到的做一下整理.

  要求的是:



即要求

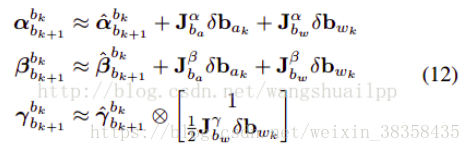

   这里要求的三个临时状态量只与IMU的偏置有关系,而与其他状态无关 可以写成一阶线性展开近似



  其中的





论文中用的欧拉积分,代码中用的中值积分,中值积分求法如下:

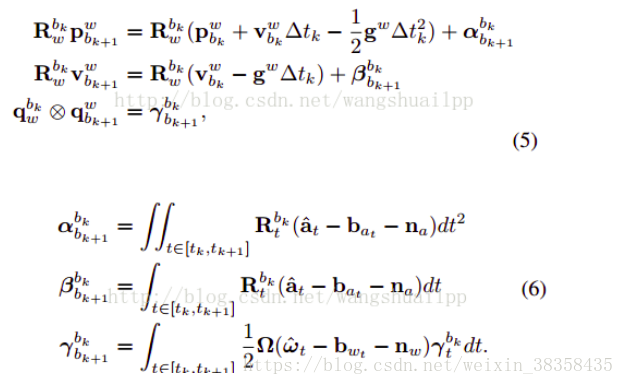

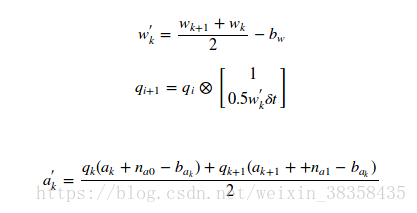

首先陀螺仪的测量模型和加速度计的测量模型:



     离散时间的预积分过程(中值法)

        (1)  (2)  (3)

                  由泰勒展开式可得

                           \delta \theta _{k+1}=\delta \theta _{k}+\dot{\delta \theta _{k}}\delta t                  (4)

                   由Quaternion kinematics for the error-state KF第54页(237c)公式:

                                  (5)

                 将(1)代入到(5)得(注意这里w_{m}-w_{b}实际上就是w_{t}+w_{n}w_{n}在后面的处理,其实就是w_{t}):

                                (6)

                 将(6)代入到(4)得:

                           (7)

                  得到了\delta \theta _{k+1}再来看\delta v_{k+1}.

                    \delta \beta _{k+1}=\delta \beta _{k}+\dot{\delta \beta _{k}}\delta t=\delta \beta _{k}+{a}'\delta t      (8)  (注意这里,{a}'不是a的导数,就是公式3)

                  由Quaternion kinematics for the error-state KF第54页(237b)公式:

                             (9)

                  将(3)代入到(9)可以得:

                        \dot{\delta v_{k+1}}=-\frac{1}{2}q_{k}(a_{k}-b_{ak})\delta \theta _{k}-\frac{1}{2}q_{k+1}(a_{k+1}-b_{ak})\delta \theta _{k+1}-\frac{1}{2}q_{k}\delta b_{ak}-\frac{1}{2}q_{k+1}\delta b_{ak}-\frac{1}{2}q_{k}n_{a0}-\frac{1}{2}q_{k}n_{a1} (10)  没有\delta g

                   将(7)代入到(10)可得:

                        (11)

                     同理可得到位移的关系:

                (12)

                          然后可以得到陀螺仪和加速度计偏置的误差:

                                  (13)

                                  (14)

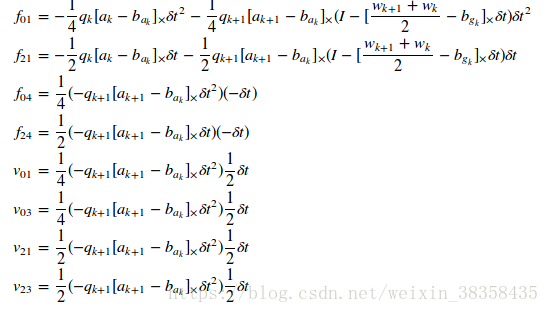

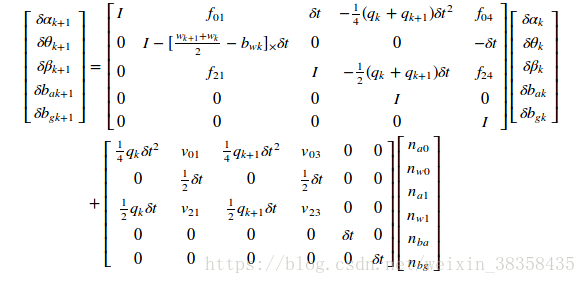

                            综上可以写成矩阵形式:



                      其中:



                矩阵可简写为:

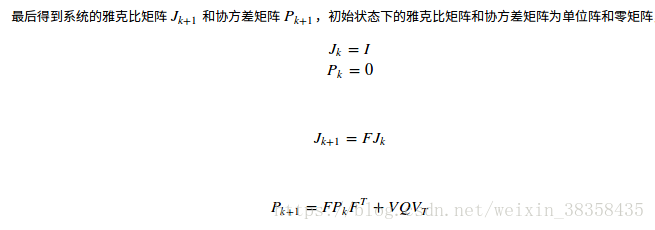

             以上所求雅克比为预积分的雅克比

           求完





还需要求针对偏置的偏导项,在优化时用到做残差优化.



  偏导项部分可以从上面的矩阵形式直接看出.

    以上有看完代码后的修改...有很多很糙的截图.



             还需要计算残差的雅克比矩阵. 残差的雅克比是用来优化用的.

             残差就是将预积分相当于测量值(就是真值,因为没有比这个更准确的值了,那当然就是真值了),要估计的状态就是估计值,所以预积分测量值减去状态估计值就是残差,在后面会提到需要估计的IMU估计值有p,v,q,ba,bg。P和q的估计值初始值比较好得到(和视觉相关,可以直接用视觉的初值),而v,ba,bg这三个量的估计值初始值就比较难得到了,因为视觉没有这三个初始量,就会用到下面的联合初始化得到初始的这三个量.

             残差向量 r_{\Delta R_{ij}}, r_{\Delta v_{ij}}, r_{\Delta P_{ij}},状态向量和偏置\delta b_{a_{k}},\delta b_{a_{k+1}},\delta b_{w_{k}},\delta b_{w_{k+1}}.

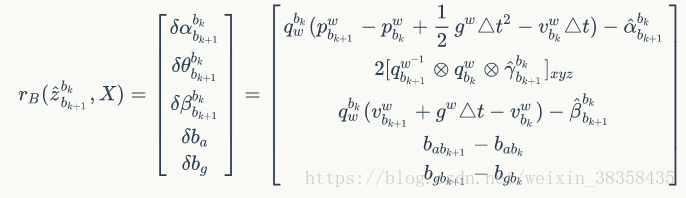

             残差可以表示为:



           首先看r_{\Delta R_{ij}}

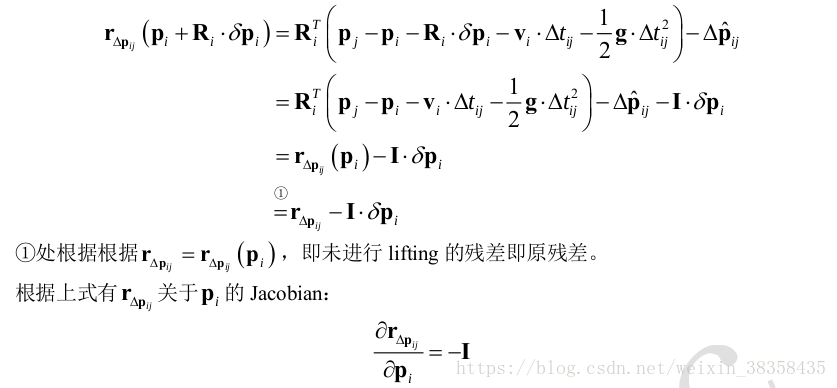

1.    对Ri求偏导.

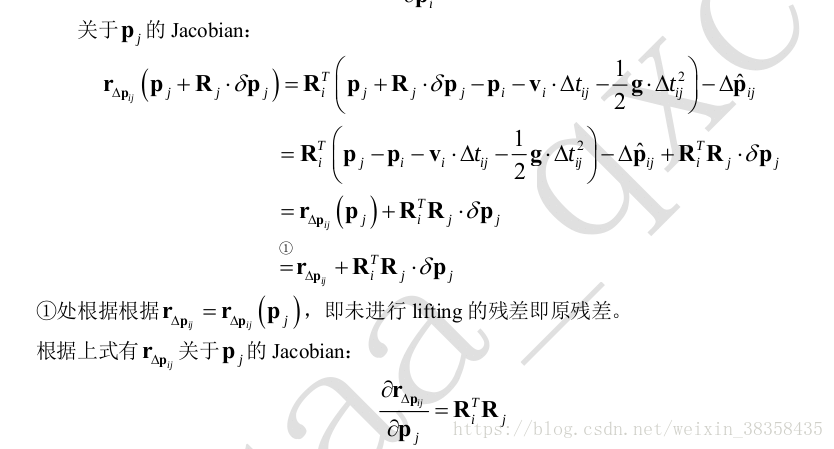

2. 对Rj求偏导.

       2\left [ q_{b_{k+1}}^{w}^{-1}\otimes \left [ 0,I/2 \right ]^{T}\otimes q_{b_{k}}^{w}\otimes \check{r}_{b_{k+1}}^{b_{k}} \right ]

3. 对偏置\delta b_{w_{k}}求偏导.

       2\left [ q_{b_{k+1}}^{w}^{-1}\otimes q_{b_{k}}^{w}\otimes \check{r}_{b_{k+1}}^{b_{k}} \otimes\left [ 0,J_{b_{w}}^{r}/2 \right ]^{T} \right ]

     然后是对r_{\Delta v_{ij}}求雅克比

   1.   对\delta b_{w_{k}}求偏导.

             -J_{b_{w}}^{\beta }

   2.   对\delta b_{a_{k}}求偏导.

             -J_{b_{a}}^{\beta }

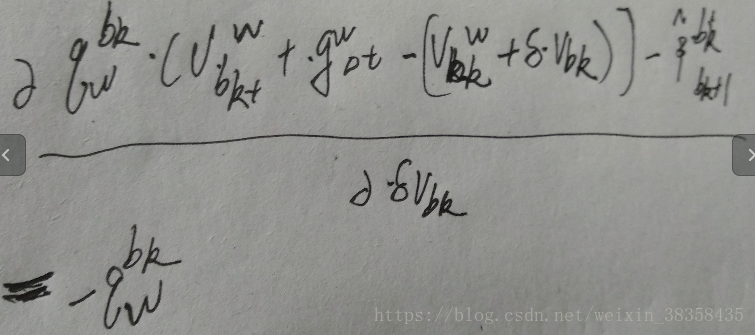

    3.   对v_{b_{k}}求偏导.



    4.   对v_{b_{k+1}}求偏导.

           q_{w}^{b_{k}}

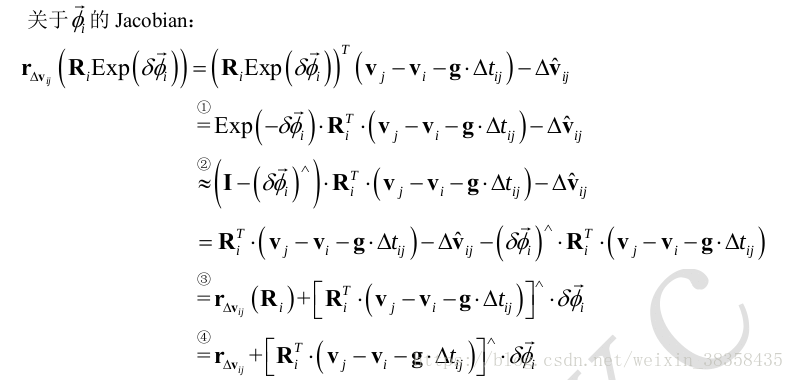

     5.   对Ri求偏导.





     最后r_{\Delta R_{ij}}求雅克比

   1.  对 \delta b_{w_{k}}求偏导

         -J_{b_{w}}^{P}

   2. 对\delta b_{a_{k}}求偏导

        -J_{b_{a}}^{P}

    3. 对P_{b_{k}}求偏导



    4. 对P_{b_{k+1}}求偏导



     5. 对v_{b_{k}}求偏导

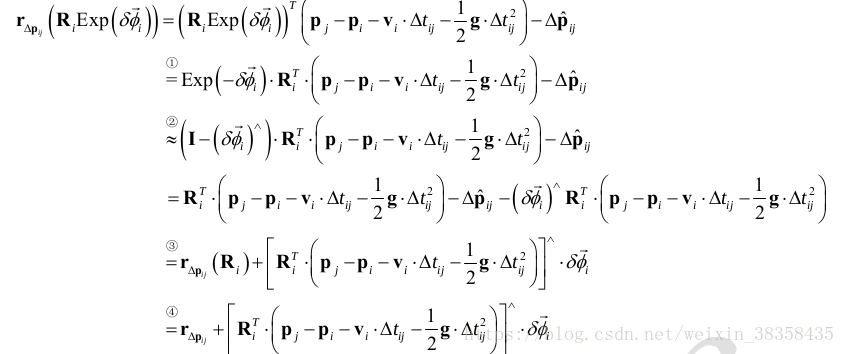

      6. 对Ri求偏导





    全部的残差雅克比求完了.

参考: 五行缺帅wangshuailpp博客

          VINS-Mono代码分析总结

          邱笑晨博士的IMU预积分推导

          游振兴大佬的四元数运动学笔记(1)旋转的表示
