1. PCIe 6.0 Flit 概述
PCIe Flit Mode 时，以 Flit 为最小单位进行 Packets 传输。

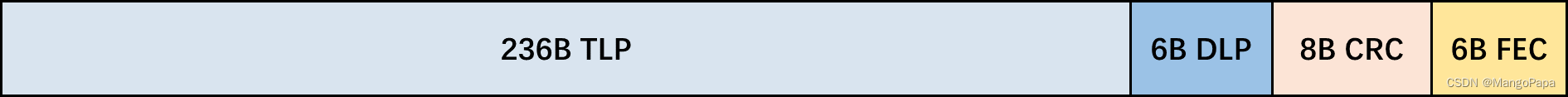

PCIe 6.0 Flit 由 236B TLP + 6B DLP + 8B CRC + 6B FEC 共 256B 组成，在物理层的逻辑子层进行 Flit 打包及解包（Packing / Unpacking）。Flit 格式如下图所示。
PCIe Flit Packing 流程如图 2 所示。先从 Transaction Layer 及 Data Link Layer 拿到待传输的 TLP 及 DLLP 并按一定规则填充到 TLP Bytes 及 DLP Bytes，然后基于 236B TLP Bytes 及 6B DLP Bytes 计算出 8B CRC，最后三者作为输入计算出 6B ECC。至此，完整的 Flit 打包完毕。

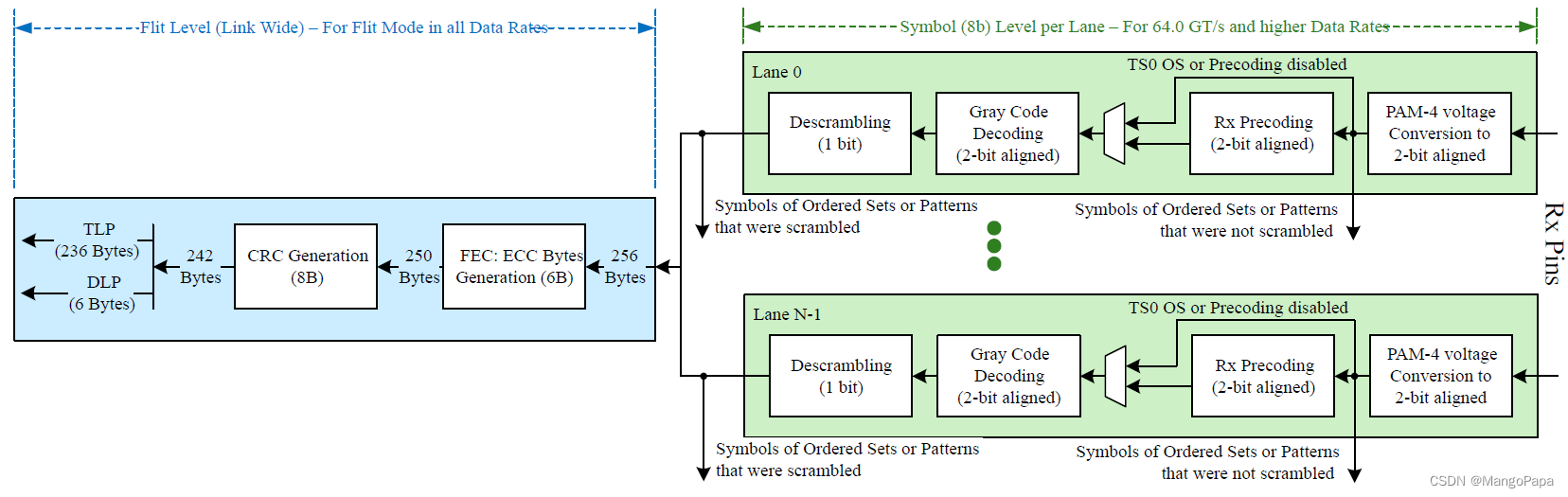

PCIe Flit Unpacking 流程如图 3 所示，其是 Flit Packing 的逆过程。
Flit Packing、Unpacking 过程中，CRC 及 ECC Bytes 长度固定且计算较为成熟，按照既定规则去算去填充/解析即可，比较新的是 TLP 及 DLP Bytes 填充/解析。打包解包过程中涉及到 TLP 的切片、拼接及 NOP 规划填充，涉及 DLP 中的 Flit 状态指示、新的 Ack/Nak 机制、新的 Flow Control DLLP 等等，都需要花些精力去研究。
2. TLP Bytes
我们知道，PCIe 的 DLLP、CRC 及 FEC 均为定长，但不同类型、不同载荷的 TLP 长度是不定的，需要根据具体长度对 TLP 进行切片或者将多个 TLP 拼接。
PCIe TLP 填充到 Flit TLP Bytes 时，有几条常规情况下的规则：
-
同一 TLP 可以放到多笔 Flit 中。 比如 TLP0 Size 超出 236B，那么只能对其进行拆分，放到多笔 Flit 中进行发送；比如 TLP1 Size 为 16B，前 8B 位于 Flit0 TLP Bytes 的末尾，后 8B 位于 Flit1 TLP Bytes 的起首。无论那种情况，均需确保被拆分的 TLP 位于前后相邻的 Flit 中。
-
一笔 Flit 中可以填充多笔 TLP。 TLP Size 大小不一，在 236B TLP Bytes 范围内，允许填充多笔 TLP。注意，填充 TLP 的最大数目是有要求的，即每 Half-Flit 中的 TLP 数目不能超过 8，相关讨论见：《讨论：为什么每 Half-Flit 中的 TLP 数目不能超过 8 个？》 。对于接收端而言，若接收端在 Half-Flit 中检测到了超过 8 笔 TLP，可以记录并上报错误。
-
TLP 在 Flit 内的起始位置不受限于任何边界约束。 PCIe Webinar Q&A 中是这么说的，但这么说并不严谨，这么说容易被曲解为 TLP 可以在 TLP Bytes 中任一 Byte 位置起始。考虑到 TLP 和 NOP Size 均为 DW 整数倍，TLP 的起始位置只可能出现在 DW Boundary 上。如果某 TLP 之前为 NOP，还需确保 TLP 起始位置 4DW 边界对齐。
-
当 Transaction Layer 没有 TLP 要传输时，填充 NOP TLP（1DW）。一旦开始插入 NOP TLP，在下一 4DW Boundary 之前的 TLP Bytes 均需填充 NOP。也就是说，NOP 之后的 TLP 要求 4DW 边界对齐，即边界对齐的 4DW 之内，可以全部为 TLP，可以全部为 NOP，可以为 TLP -> NOP，但不允许出现 NOP -> TLP 的转换。
还有一些 TLP 出粗情况下的必要但不太常用的规则：
-
Nullified 或 Poisoned TLP 问题。
-
如果当前 Flit 最后一笔 TLP 为 Poisoned 或 Nullified TLP，需要通过 DLP Bytes 发送 Flit_Marker，通过 Flit_Marker 中的 Flit_Statue 将该 TLP 标记为 Posioned 或 Nullified（作用同 Non-Flit Mode 时的 EDB）。若某 Poisoned / Nullfied TLP 跨过当前 Flit 延续到了下一 Flit，这两笔 Flit 的 Flit_Marker 中 Flit_Status 都要对 Poisoned 或 Nullified 状态进行指示。
-
接收端接收到 Nullfied 状态的 TLP 后，将其作废，并释放其早前占用的 Credits。
-
若发送端发送 TLP 过程中发现某 TLP Nullfied 或 Poisoned，当前 Flit 中该 TLP 之后的 TLP Bytes 全部填充 NOP TLP。
-
-
其他。 我们看到一条补充一条。
释义：
Nullified，作用同 Non-Flit Mode 时的 EDB，常用于 Switch Cut-Through Mode。TLP 边收边发，收到最后发现 TLP 有问题，就得通过 EDB 来告知下游设备将其作废。Poisoned，Switch 转发 TLP 过程中发现 Data Payload 出错，但又不得不继续传递该 TLP，则将 TLP Header 中的 EP 位置一，告知下游数据出错。
3. DLP Bytes
DLP Bytes 共 6B，按照作用可以分为两部分：
- DLP[0:1]。该部分有以下作用：
- 指示当前及前一 Flit 的类型（IDLE, NOP 或 Payload Flit）。
- 指示 DLP[2:5] 中 DLLP Payload 的类型（DLLP Payload 或 Optimized_Update_FC/Flit_Marker）。
- Flit 粒度 Ack/Nak 机制的实现。
- DLP[2:4]。该部分为 DLLP Payload，携带了 PCIe DLLP，比如 Flow Control DLLP、Flit_Marker 及其他 Vendor 自定义的 DLLP 等。
虽然一个 Flit 中的 DLP Bytes 远少于 TLP Bytes，但为了准备这 6B DLP 而下的功夫却要比 236B TLP 多。
4. CRC Bytes
CRC Bytes 共 8B，由 236B TLP + 6B DLP 作为输入计算得到。
5. ECC Bytes
FEC 是指前向纠错，ECC 是指算出来的纠错码。PCIe Flit Mode 采用 3 路交织的方式对 236B TLP + 6B DLP + 8B CRC 进行计算。
6. 参考
- PCI Express 6.0 Base Spec
|
|
