1.介绍

MT9V034没有明说寄存器配置的总线，但是从通信时序和结构上就可以明确知道是IIC总线；MT9V034为了应对多sensor的应用场景，支持4个IIC 设备地址；

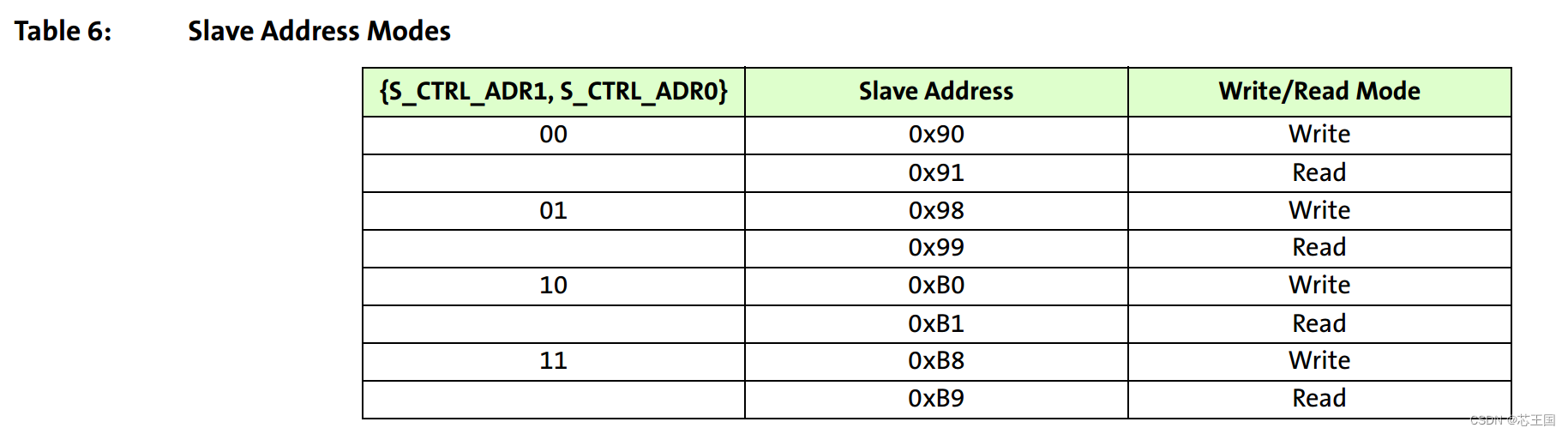

  • IIC地址
    如下所示，S_CTRL_ADR1, S_CTRL_ADR0两个传感器芯片管脚决定当前MT9V034的IIC的设备地址是多少；
    在这里插入图片描述

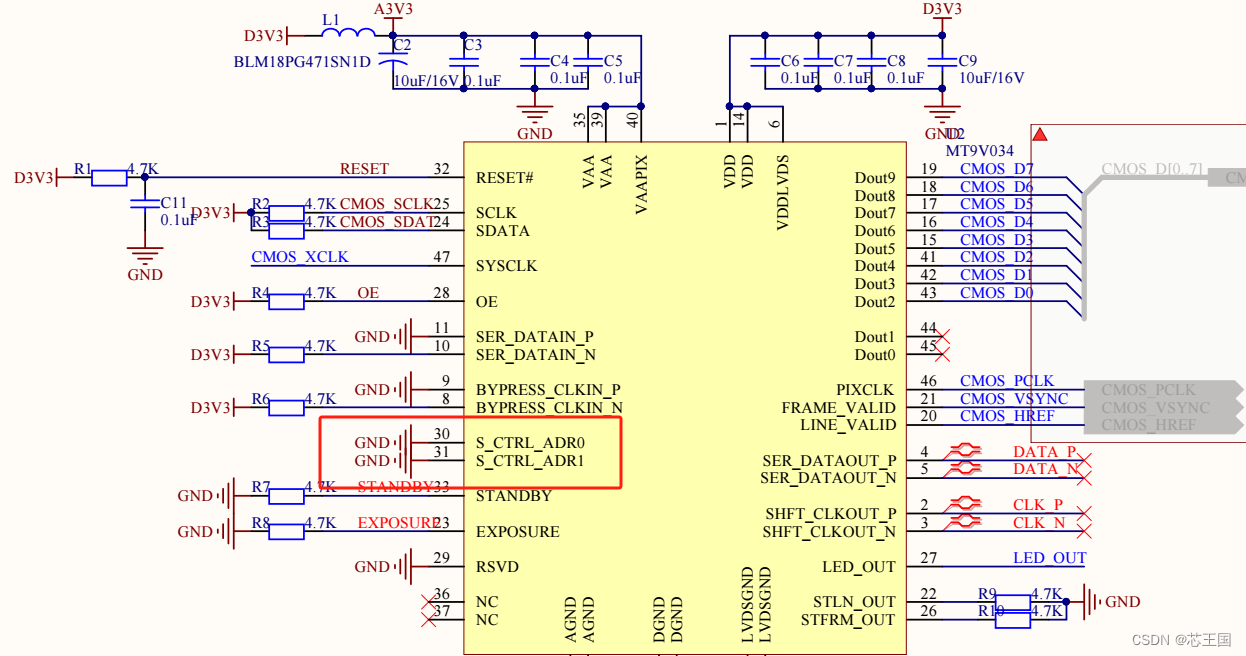

    通过摄像头PCB获取，我当前使用的MT9V034通信地址为：写0x90、读0x91；
    在这里插入图片描述

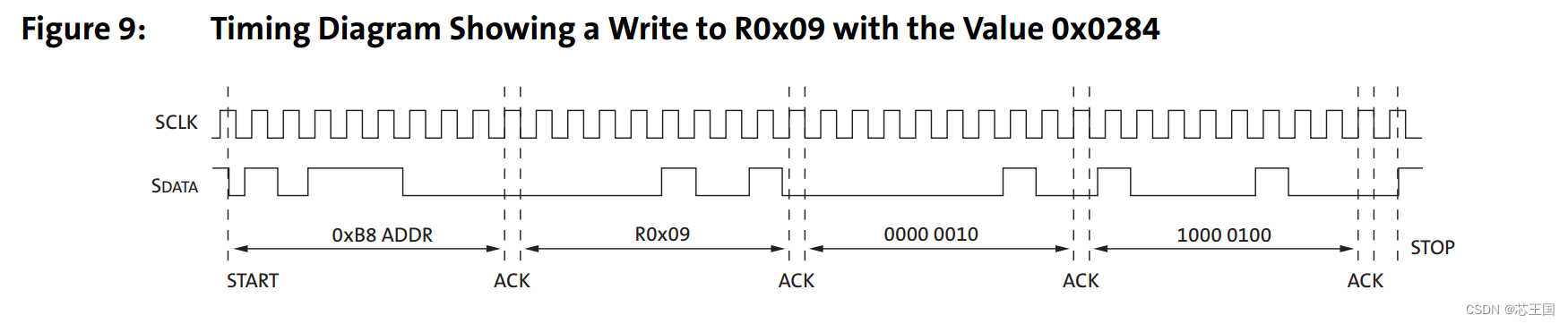

  • IIC写时序
    MT9V034 PDF中使用0xB8作为设备地址举例，向0x09地址写入两个字节数据
    在这里插入图片描述

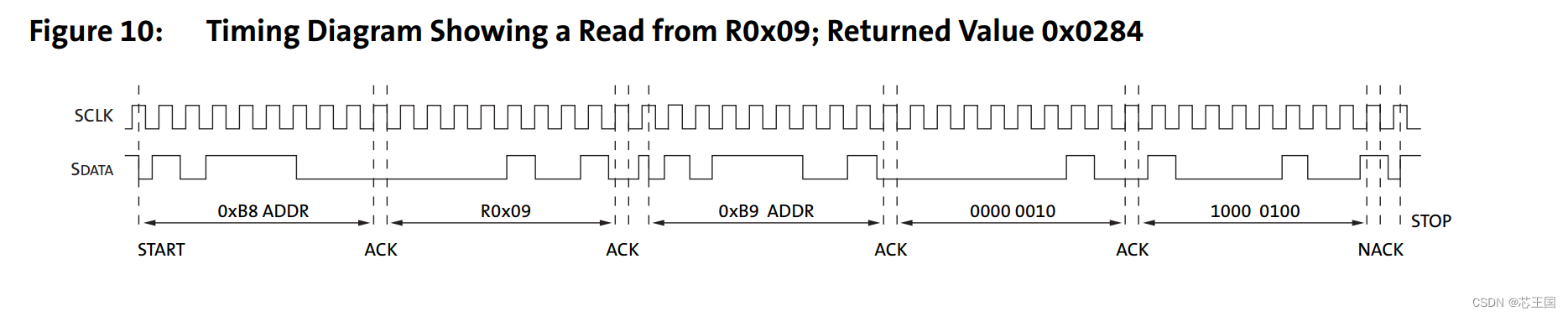

  • IIC读时序

在这里插入图片描述

IIC读写

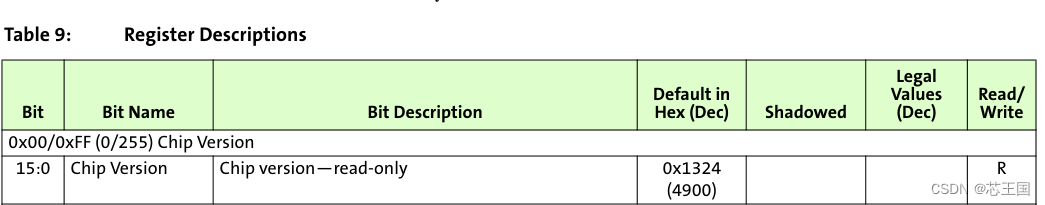

先读MT9V034的0x00地址的“Chip Version”寄存器值
在这里插入图片描述
读先发送写设备地址0x90，然后发送需要读取的寄存器地址，ack后stop，
在这里插入图片描述
在这里插入图片描述
