低功耗设计基础：Multi-Vth

最新推荐文章于 2024-10-14 11:58:03 发布
最新推荐文章于 2024-10-14 11:58:03 发布
阅读量1k 收藏 4
点赞数
分类专栏： IC低功耗 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41654388/article/details/120680579
版权

https://zhuanlan.zhihu.com/p/53892494

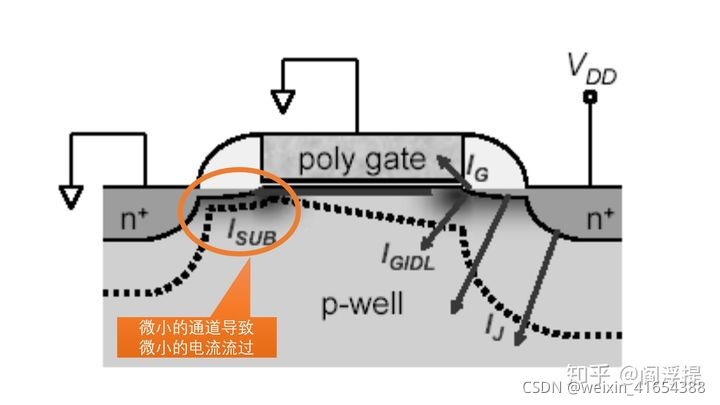

静态漏电流主要部分为sub-threshold：
在这里插入图片描述
在这里插入图片描述

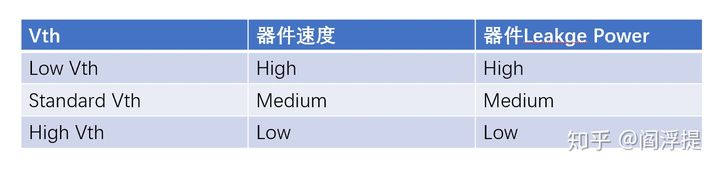

Vth(Vt)越大，对应的Isub越小，反之Isub就越大。进一步地说，就是Vth越小，leakage power越大，Vth越大，leakage power越小。同时我们知道Vth还与器件的速度息息相关，那我们就可以总结出Vth与速度，leakage之间满足如下关系：
在这里插入图片描述
例如高通芯片大小核采用更低的VTH域值CMOS管，而LP CPU(处理音频和SENSOR)采用更高的VTH.
