【花雕学编程】Arduino E-Ink 之多行文本显示

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

Arduino E-Ink（电子墨水屏） 是近年来在低功耗嵌入式显示系统中广泛应用的一种新型显示技术。它与传统 TFT、OLED 等屏幕有着本质区别，特别适用于需要长时间静态显示、低刷新频率、节能的场景。

一、主要特点

1. 超低功耗
   E-Ink 屏幕仅在刷新画面时消耗电力，显示内容保持不变时几乎不耗电。
   非常适合电池供电设备或太阳能供电系统，可显著延长续航时间。
2. 阳光下可视性强
   借助环境光反射原理，E-Ink 屏幕在强光下依旧清晰可见，优于 OLED 和 LCD。
   无背光设计使其更适合户外或高亮度环境下的使用。
3. 黑白/灰阶显示为主
   大多数 E-Ink 屏幕为单色（黑白）或有限灰阶（如 3bit），色彩表现能力弱于 TFT 或 OLED。
   这使得其更适用于文字、图标、仪表等简洁信息的展示。
4. 刷新率低，不适合动态内容
   刷新一次通常需要几百毫秒至数秒，且频繁刷新会导致残影问题。
   不适合播放视频、动画或实时图形更新类应用。
5. 驱动复杂度较高
   相比普通字符型 LCD，E-Ink 屏幕需要精确控制波形驱动（Driver Waveform），否则容易出现残影或老化现象。
   通常依赖专用库（如 GxEPD2、Adafruit_EPD）进行图像缓冲和刷新控制。
6. 寿命长，耐久性好
   E-Ink 屏幕具有很高的耐久性，理论上可支持数十万次刷新，不易老化。
   对比 OLED 的“烧屏”风险，E-Ink 更加稳定可靠。

二、应用场景

1. 智能标签（Smart Label）
   应用于零售行业，作为货架价格标签、库存管理标签等，可远程更新商品信息。
   示例：超市电子价签系统。
2. 智能家居显示终端
   显示温湿度、空气质量、日程提醒、门锁状态等信息。
   可作为壁挂式低功耗家庭信息中心。
3. 便携式电子设备
   如电子书阅读器（Kindle）、智能手表辅助显示界面、户外导航设备等。
   特别适合需要长时间待机、无需频繁刷新的设备。
4. 农业与环境监测
   在温室大棚、气象站、水质检测点部署低功耗显示屏，展示传感器数据。
   示例：太阳能供电的空气污染监测站显示模块。
5. 工业与物流追踪
   工业设备状态显示面板、资产追踪标签、运输过程中的温湿度记录仪等。
   支持无线通信 + E-Ink 的组合方案，实现远程监控。

三、注意事项

1. 刷新策略优化
   避免不必要的刷新操作，尽量采用局部刷新（Partial Refresh）减少闪烁与延迟。
   全局刷新（Full Update）虽然显示效果更好，但耗时较长且易造成视觉不适。
2. 内存占用问题
   E-Ink 屏幕分辨率较高时，帧缓冲区（Frame Buffer）会占用大量 RAM。
   对于 Arduino UNO/Nano 等低端设备，建议选择小尺寸或使用外部 SRAM 缓冲。
3. 驱动库的选择与配置
   推荐使用主流开源库如：
   GxEPD2：功能强大，支持多种 E-Ink 模块。
   Adafruit_EPD：适用于 Adafruit 自家模块。
   注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。
4. 避免残影与图像老化
   长时间显示相同内容可能导致“图像残留”，称为“残影效应”。
   建议定期执行“清除刷新”（Clear Update）或随机扰动内容布局来缓解。
5. 电源管理策略
   可结合 Arduino 的休眠模式，在非工作时段关闭屏幕供电或进入低功耗模式。
   使用 MOSFET 控制屏幕电源，进一步降低待机电流。
6. 开发调试难度较大
   由于刷新速度慢，调试过程中需耐心等待每次更新结果。
   建议先在 TFT/OLED 上验证逻辑，再迁移到 E-Ink 平台。

在 Arduino 项目中，E-Ink 之多行文本显示（Multi-line Text Display on E-Ink） 是一种将结构化或分段信息通过电子墨水屏（Electronic Paper Display, EPD）呈现的技术。与传统 LCD 或 OLED 屏幕相比，E-Ink 具备低功耗、阳光下可视性强等优势，使其非常适合用于长期显示静态信息的场景。

一、主要特点

1. 极低功耗
   • E-Ink 屏幕仅在刷新时消耗电能，内容稳定后几乎不耗电。
   • 非常适合电池供电或太阳能供电系统，可实现数天甚至数周的续航时间。
2. 支持多行文本布局
   • 多数现代 E-Ink 模块具备足够的分辨率（如 296×128、400×300 等），可容纳多行文本显示。
   • 可配合字体库（如 FreeMono、FreeSans）灵活控制每行文本的位置和样式。
3. 高对比度黑白显示
   • 单色 E-Ink 屏幕具有接近纸质书的阅读体验，文字清晰锐利，适合长时间阅读。
   • 对比度高，即使在强光环境下也能保持良好可读性。
4. 支持局部刷新（Partial Update）
   • 若仅需更新部分内容（如某一行状态变化），可通过局部刷新减少闪烁和延迟。
   • 提升用户体验并延长屏幕寿命。
5. 驱动复杂度较高
   • 需使用专用图形库（如 GxEPD2、Adafruit GFX）管理帧缓冲区和文本绘制。
   • 不同型号的 E-Ink 屏幕需要不同的初始化配置和引脚映射。
6. 内存占用较大
   • 高分辨率屏幕需要较大的 RAM 存储帧缓冲区（Frame Buffer），对低端 Arduino 控制器构成挑战。
   • 建议使用 ESP32、Teensy 等高性能平台，或选择小尺寸屏幕。

二、应用场景

1. 智能价签（Electronic Shelf Label, ESL）
   • 显示商品名称、价格、单位、折扣信息等多行内容，适用于零售环境。
   • 示例：基于 ESP32 的无线电子价签终端。
2. 家庭信息中心
   • 显示天气预报、日程安排、待办事项、Wi-Fi密码等生活信息。
   • 示例：壁挂式家庭信息看板，每日定时更新一次。
3. 工业仪表盘
   • 显示传感器数据（如温度、压力、液位等）、设备状态、运行参数等。
   • 示例：工厂控制箱中的低功耗数据显示模块。
4. 农业与环境监测
   • 显示温湿度、光照强度、空气质量等多行实时数据，部署于户外环境中。
   • 示例：太阳能供电的气象站显示屏。
5. 物流与资产管理
   • 显示资产编号、位置信息、运输状态等，适用于仓库管理、物流追踪。
   • 示例：带 RFID 的 E-Ink 资产标签。

三、注意事项

1. 合理设置刷新模式
   • 尽量使用 局部刷新（Partial Refresh） 来减少闪烁和延迟。
   • 全局刷新（Full Update）虽然能清除残影，但刷新时间较长，建议只在必要时使用。
2. 优化内存使用
   • 使用小尺寸 E-Ink 屏幕（如 1.54"、2.13"、2.9"）以降低帧缓存需求。
   • 若使用低端 Arduino 控制器，应避免高分辨率屏幕或启用外部 SRAM 缓冲。
3. 字体与排版设计
   • 选用易读性高的字体（如 FreeMonoBold、FreeSans），避免过于细小的文字。
   • 合理规划文本布局，避免文字重叠或显示不全。
   • 可通过 GFX 库加载自定义字体，提升美观性和功能区分度。
4. 驱动库的选择与适配
   • 推荐使用主流开源库：
   • GxEPD2：支持广泛的 E-Ink 模块，功能丰富。
   • Adafruit_EPD：适用于 Adafruit 自家 E-Ink 屏幕。
   • 注意 SPI 通信速率、引脚映射、复位逻辑是否匹配硬件。
5. 电源管理策略
   • 在非刷新时段关闭屏幕供电，可使用 MOSFET 或继电器控制 VCC。
   • 结合 Arduino 的休眠模式进一步降低整体功耗。
6. 调试与测试技巧
   • 由于刷新速度慢，调试过程中需耐心等待每次更新结果。
   • 建议先在 TFT/OLED 上验证界面逻辑，再迁移到 E-Ink 平台。

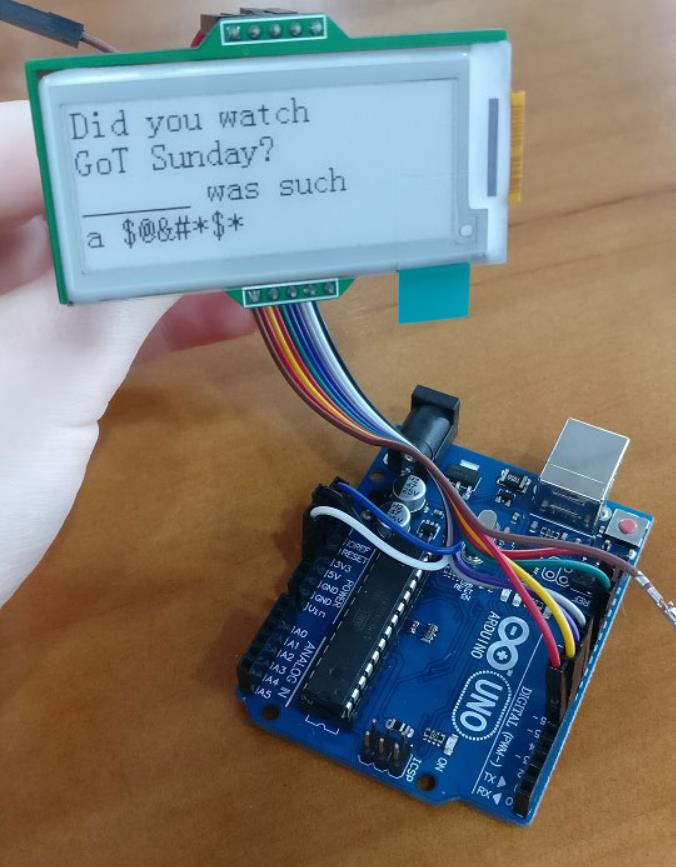

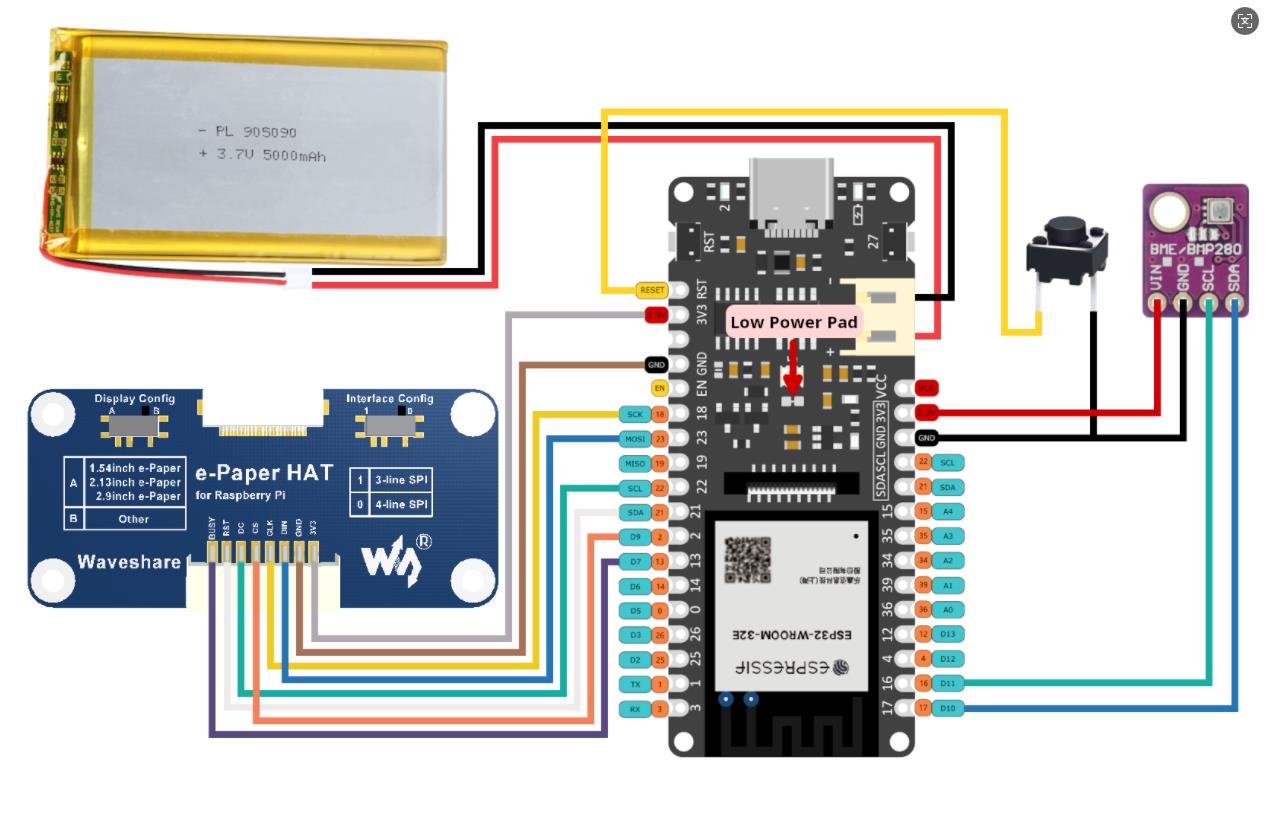

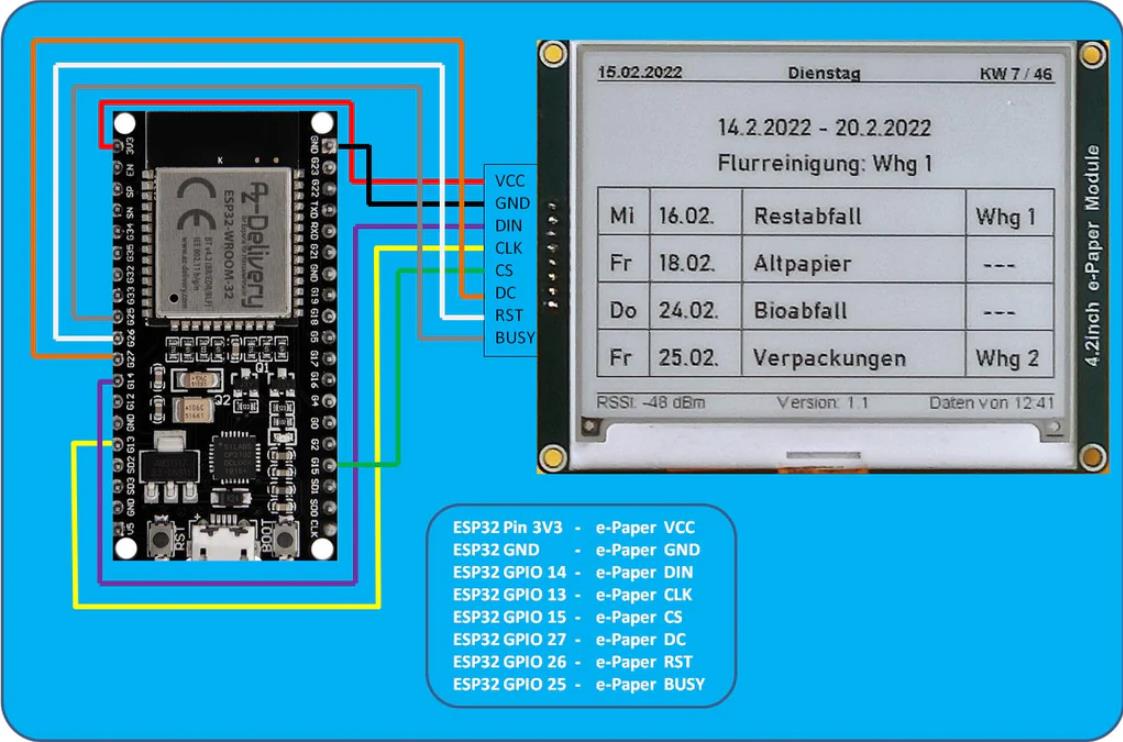

1、基础多行文本显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小

  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Line 1: Hello"); // 显示第一行文本

  epd.setCursor(10, 60); // 设置文本起始位置
  epd.print("Line 2: World"); // 显示第二行文本

  epd.setCursor(10, 90); // 设置文本起始位置
  epd.print("Line 3: E-Ink"); // 显示第三行文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
多行文本显示：通过多次调用epd.setCursor和epd.print函数，分别设置每行的文本位置和内容。
文本大小：使用epd.setTextSize设置文本大小。
屏幕刷新：使用epd.display函数刷新屏幕，显示多行文本。

2、动态更新的多行文本显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Dynamic Text"); // 显示文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 模拟动态文本更新
  static unsigned long lastUpdate = 0;
  if (millis() - lastUpdate > 5000) { // 每5秒更新一次
    lastUpdate = millis();
    epd.fillScreen(GxEPD_WHITE); // 清屏
    epd.setCursor(10, 30); // 设置文本位置
    epd.print("Updated Text"); // 更新文本
    epd.display(); // 刷新显示
    epd.hibernate(); // 休眠
  }
}

要点解读：
动态更新：通过millis函数实现定时更新文本内容。
屏幕刷新：使用epd.display函数刷新屏幕，显示更新后的文本。

3、多行文本与图形结合显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小

  // 绘制文本
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Hello, E-Ink!"); // 显示文本

  // 绘制图形
  epd.drawRect(10, 50, 100, 50, GxEPD_BLACK); // 绘制矩形
  epd.drawCircle(64, 100, 30, GxEPD_BLACK); // 绘制圆形

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
文本与图形结合：在显示固定文本的同时，绘制矩形和圆形等图形，增强视觉效果。
图形绘制：使用epd.drawRect和epd.drawCircle函数绘制矩形和圆形。
屏幕刷新：使用epd.display函数刷新屏幕，显示文本和图形。

4、智能货架标签（多语言价格显示）
功能：动态显示商品名称、价格、促销信息，支持中英文切换。
代码示例（基于Adafruit GFX库）：

#include <Adafruit_GFX.h>
#include <GxEPD2_BW.h> // 单色E-Ink库
#include <Fonts/FreeMonoBold9pt7b.h> // 字体库

#define EPD_CS 10
#define EPD_DC 9
#define EPD_RESET 8
GxEPD2_BW<GxEPD2_290, GxEPD2_290::HEIGHT> display(EPD_DC, EPD_RESET, EPD_CS);

void setup() {
  display.init();
  display.setRotation(1); // 旋转屏幕
  display.fillScreen(GxEPD_WHITE);
  display.setFont(&FreeMonoBold9pt7b);

  // 显示中文商品名（需支持中文的字体库）
  display.setCursor(10, 20);
  display.print("有机苹果");

  // 英文价格及促销信息
  display.setCursor(10, 40);
  display.print("Price: $3.99");
  display.setCursor(10, 60);
  display.print("20% OFF TODAY!");

  display.display(); // 刷新屏幕
}

void loop() {} // 静态显示

要点：
使用GxEPD2库兼容多种E-Ink模块，支持局部刷新减少闪烁。
字体需选择支持中文的点阵字体（如FreeMonoBold9pt7b需替换为中文库）。
屏幕刷新间隔建议≥3分钟，避免残影。

5、家庭信息中心（日程与温湿度）
功能：固定显示家庭日程提醒、Wi-Fi密码及传感器数据。
代码示例（基于ESP32 + E-Ink）：

#include <GxEPD2_3C.h> // 三色E-Ink库（黑/白/红）
#include <Fonts/FreeSansBold12pt7b.h>

#define EPD_CS 5
#define EPD_DC 17
#define EPD_RESET 16
GxEPD2_3C<GxEPD2_290_T5, GxEPD2_290_T5::HEIGHT> display(EPD_DC, EPD_RESET, EPD_CS);

void setup() {
  display.init();
  display.setRotation(1);
  display.fillScreen(GxEPD_WHITE);
  display.setFont(&FreeSansBold12pt7b);

  // 红色标题
  display.setTextColor(GxEPD_RED);
  display.setCursor(10, 20);
  display.print("家庭日程");

  // 黑色日程内容
  display.setTextColor(GxEPD_BLACK);
  display.setCursor(10, 40);
  display.print("10:00 会议");
  display.setCursor(10, 60);
  display.print("15:00 超市购物");

  // 底部显示Wi-Fi密码（红色标注）
  display.setTextColor(GxEPD_RED);
  display.setCursor(10, 120);
  display.print("Wi-Fi: HomeNet123");

  display.display();
}

void loop() {}

要点：
三色E-Ink屏幕（如Adafruit 2.9英寸）支持红色高亮关键信息。
静态内容建议每天全屏刷新一次，避免残影。
结合DHT11传感器可实时显示温湿度数据（需在代码中添加读取逻辑）。

6、工业设备状态面板（多参数监控）
功能：显示设备编号、运行状态、维护记录。
代码示例（基于Arduino Uno + 小尺寸E-Ink）：

#include <GxEPD2_BW.h>
#include <Fonts/FreeSans9pt7b.h>

#define EPD_CS 4
#define EPD_DC 7
#define EPD_RESET 6
GxEPD2_BW<GxEPD2_154_D67, GxEPD2_154_D67::HEIGHT> display(EPD_DC, EPD_RESET, EPD_CS);

void setup() {
  display.init();
  display.setRotation(0);
  display.fillScreen(GxEPD_WHITE);
  display.setFont(&FreeSans9pt7b);

  // 设备编号（黑色）
  display.setCursor(10, 10);
  display.print("设备编号: A-1024");

  // 运行状态（绿色高亮需三色屏）
  display.setTextColor(GxEPD_BLACK);
  display.setCursor(10, 30);
  display.print("状态: 运行中");

  // 维护记录（红色警告）
  display.setTextColor(GxEPD_RED);
  display.setCursor(10, 50);
  display.print("下次维护: 2025-06-01");

  display.display();
}

void loop() {}

要点：
工业场景建议使用柔性E-Ink屏幕（需注意防弯曲）。
重要警告信息（如维护提醒）可用红色突出显示。
结合RTC模块可实现时间同步显示。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
