海康Camera MVS Linux SDK二次开发封装ROS packge过程记录（c++）

Livox Lidar+海康Camera 实时生成彩色点云

Livox Lidar+海康Camera实时三维重建生成RGB彩色点云地图

前言

海康的相机没有ros驱动，而且对linux开发不太用好（windows的支持还是不错的），就重写了sdk接口，并创建了ros节点封装成ros包，方便linux环境下ros的调用，用于开发后面的算法，完整版ros驱动：https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package，请自取。

本文主要是对sdk的封装过程，和创建ros驱动包的开发过程记录。

虽然海康的相机是usb传输数据，但是不同于其他usb设备的调用，海康的相机并不会在/dev/目录下映射ttyUSB或video1这样的设备，所以不能用open/read/write这样的system call的方式打开设备，所以https://github.com/ros-drivers/usb_cam这样的usb ros驱动无法支持。基于此，就只能自己开发ros驱动包。

海康的打开设备的方式在MvUsb3VDevice.h和MvGigEDevice.h中实现（分别对应usb3.0相机和以太网相机），具体过程并没有开源，只提供了相应的so文件，海康提供了统一的接口MV_CC_EnumDevices实现对两种设备（usb3.0接口和以太网接口）的调用，因此开发一个ros驱动包是两种相机都适用的。

如果你的相机在/dev/下有映射（比如笔记本自带的摄像头一般是/dev/video1），可以使用https://github.com/ros-drivers/usb_cam这个驱动包，如果是海康这样的方式，请使用我的ros驱动包https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package。

海康的相机sdk虽然不开源，但是提供了armhf和aarch64架构编译的so文件，之后我会移植到jetson上。

环境

Ubuntu 18.04
机器视觉工业相机客户端MVS V2.1.0（Linux）
相机型号：MV-CE060-10UC

适用于海康机器视觉工业相机系列（以太网传输和usb传输同样适用），相机接入pc或开发板的usb3.0接口或网口。

下载海康mvs sdk

https://www.hikrobotics.com/machinevision/service/download?module=0，选linux的最新版：机器视觉工业相机客户端MVS V2.1.0（Linux）

解压

MVS_Linux_STD_V2.1.0_201228.zip解压后，目录中含有多种架构已经编译好并打包的*.dpkg包，另外还有tar.gz（也含编译好的so和bin文件）。

MVS-2.1.0_aarch64_20201228.deb MVS-2.1.0_i386_20201228.deb

MVS-2.1.0_aarch64_20201228.tar.gz MVS-2.1.0_i386_20201228.tar.gz

MVS-2.1.0_armhf_20201228.deb MVS-2.1.0_x86_64_20201228.deb

MVS-2.1.0_armhf_20201228.tar.gz MVS-2.1.0_x86_64_20201228.tar.gz

MVS-2.1.0_arm-none_20201228.tar.gz

树莓派选armhf架构，jetson选aarch64，pc机选x86_64，i386是32位pc。

armhf和aarch64区别就是armhf是armv7架构，如树莓派。aarch64是armv8架构，如jetson nano。

arm-none只有Samples，没有编译好的bin，也没有dpkg包，海康也没有提供源码，所以用不上。

所有的tar包都包含另一个MVS.tar.gz，继续解压后是海康打包的so和Samples。
Samples说明参照MVS/Samples/README-CH，安装完sdk后可以在每个sample子目录敲make编译生成可执行程序。

因为海康没有提供源码，只提供编译好的so来给我们调用，所以下面的tar包安装也不用编译。

dpkg包安装（二选一）

dpkg -i MVS-2.1.0_x86_64_20201228.deb

安装在 /opt/MVS下，这里有个问题，运行需要去cd /opt/MVS/bin/ 再./MVS运行。

可选操作：

虽然环境变量配置了lib目录，但是没有配置bin目录，而且即使配置了bin目录，在其他目录也会运行失败，因为MVS调用的很多lib没有在/opt/MVS/lib目录，而在bin目录，可能是担心lib重名吧。

可以按如下方法修改方法，找到对应行：

vim ~/.bashrc

export PATH=$PATH:/opt/MVS/bin:

export MVCAM_COMMON_RUNENV=/opt/MVS/lib

export LD_LIBRARY_PATH=/opt/MVS/lib/64:/opt/MVS/lib/32:/opt/MVS/bin:$LD_LIBRARY_PATH

下划线部分是我增加的内容，重启终端生效。

任意目录命令行敲MVS打开设备。

上面谨慎修改，因为/opt/MVS/bin目录加入到LD_LIBRARY_PATH后，会同样将这个目录里的libQt5*等库引入全局可见，跟系统安装的libQt版本不一致，比如我的rviz在调用Qt这个库的时候出现了不匹配打不开的情况，使用系统自带的则正常打开，所以谨慎修改。

tar包安装（二选一）

tar -xvf MVS-2.1.0_x86_64_20201228.tar.gz
cd MVS-2.1.0_x86_64_20201228
sudo bash setup.sh

可选操作同上。

编译demo

解压tar包，包含另一个MVS.tar.gz，继续解压，找到Samples目录。

Samples说明参照MVS/Samples/README-CH，安装完sdk后可以在每个Sample子目录敲make编译生成可执行程序。

如：
cd Samples/64/ImageProcess/
make
./ImageProcess
[device 0]:
Device Model Name: MV-CE060-10UC
UserDefinedName:

Please Intput camera index: 0 # 只有一个相机此处填0，用于指定相机
Now you GetOneFrame, Width[3072], Height[2048], nFrameNum[0]

   0    to do nothing
   1    to convert RGB
   2    to save as BMP # 2 为保存照片到当前目录
Please Input Index: 2
save image succeed

Press enter to exit.
打开当前目录的image.bmp照片，说明sdk的开发环境测试成功。
如果只是想使用相机的采集的topic做算法开发，可以不用往下看了，直接clone ros的驱动包https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package，参照Readme安装即可。

二次开发sdk接口，增加常用功能，方便ros调用

1 代码开发

代码详见https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package/blob/main/hk_camera/src/hk_camera.cpp
简要说明如下：

class HkCam
{
public:
    MV_CC_DEVICE_INFO_LIST stDeviceList;     // 列出所有海康相机设备
    void *handle;                            // 打开设备的句柄
    unsigned char *pData;                    // 用于存储相机原始数据
    unsigned char *pDataForRGB;              // 将原始数据转为raw的RGB通道数据，后续发ros topic或存储
    int nRet;                                // mvs sdk调用的返回值
    MVCC_INTVALUE stParam;                   // 取回相机采集数据的结构体，包含pData
    MV_CC_PIXEL_CONVERT_PARAM stConvertParam;// 用于接收转化后数据的结构体，包含pDataForRGB

    HkCam();                                 // 相机接口构造函数，相机参数初始化
    ~HkCam();                                // 相机接口析构函数，调用shutdown()
    void start();                            // 打开相机，配置参数
    void shutdown();                         // 释放开辟的内存空间和设备句柄
    bool grab_rgb_image();                   // 采集一帧数据并转为rgb格式的数据
private:
    bool PrintDeviceInfo(MV_CC_DEVICE_INFO *pstMVDevInfo); //打印检测到的所有设备信息
};

2 后续

之后会补充一个相机参数配置函数，大部分参数可以默认，这个相机最需要配置参数是曝光时间：
为了让相机使用更流畅，帧率达到20帧，需要关闭自动调整曝光时间，改为手动，并配置一个合理值（如 20000），太大会使相机帧率下降，太小照片会特备暗，自动的话也会降低帧率。

ROS package开发

请先完成ros的安装。
提示：https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package/是经过下面开发后的最终结果，所以下面的命令不用在HIKROBOT-MVS-ROS-package中操作，HIKROBOT-MVS-ROS-package的安装参考代码中的README。

1 创建ros工作区，初始化一个ros package，指定依赖包

mkdir -p ~/ws_hk_camera/src
cd ~/ws_hk_camera/src
catkin_create_pkg hk_camra roscpp std_msgs image_transport sensor_msgs std_srvs # hk_camra 是包名，后面的参数是依赖的其他ros包

初始化后的样子：

ws_hk_camera/src
└── hk_camera  # 包目录
    ├── CMakeLists.txt        # catkin_create_pkg 自动生成的，需要更改引入自己的代码文件，供catkin_make编译使用
    ├── include               # catkin_create_pkg 自动生成的头文件目录，可以把海康sdk的头文件拷贝过来
    │   └── hk_camera         # catkin_create_pkg 自动生成的
    ├── package.xml           # catkin_create_pkg 自动生成的，指定依赖的ros包，可以修改维护者的个人信息
    └── src                   # 源码目录

2 代码开发

完整的目录：

ws_hk_camera/src
└── hk_camera  # 包目录
    ├── CMakeLists.txt        # catkin_create_pkg 自动生成的，需要更改引入自己的代码文件，供catkin_make编译使用
    ├── include               # catkin_create_pkg 自动生成的头文件目录，把海康sdk的头文件拷贝过来
    │   ├── CameraParams.h    # 海康sdk的头文件
    │   ├── hk_camera         # catkin_create_pkg 自动生成的
    │   ├── MvCameraControl.h # 海康sdk的头文件
    │   ├── MvErrorDefine.h   # 海康sdk的头文件
    │   └── PixelType.h       # 海康sdk的头文件
    ├── launch                # roslaunch文件，批量启动node
    │   ├── hk_camera_rviz.launch
    │   └── hk_camera_view.launch
    ├── package.xml           # catkin_create_pkg 自动生成的，指定依赖的ros包，可以修改维护者的个人信息
    ├── rviz_cfg              # hk_camera_rviz.launch 的rviz节点的配置文件
    │   └── hk_camera.rviz
    └── src                   # 源码目录
        ├── hk_camera.cpp     # 封装海康sdk的类的实现
        ├── hk_camera.h       # 封装海康sdk的类头文件
        ├── hk_camera_node.cpp# ros节点类的实现
        └── hk_camera_node.h  # ros节点类的头文件

ros node的实现详见https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package/blob/main/hk_camera/src/hk_camera_node.cpp
简要说明如下：

class HkCamNode
{
public:
	ros::NodeHandle node_;                              # 定义ros节点：/hk_camera_node
	ros::ServiceServer service_start_, service_stop_;   # ros serviec-client模型
	sensor_msgs::Image img_msg;                         # 照片的消息类型：Image
	image_transport::CameraPublisher image_pub_;        # 照片话题：/hk_camera_node/image_raw
/image_raw
	HkCam cam_;                                         # 二次开发的海康sdk接口

	HkCamNode();                                        # 创建ros节点
	~HkCamNode();
	bool service_start_cap(std_srvs::Empty::Request &req, std_srvs::Empty::Response &res);#打开服务请求
	bool service_stop_cap(std_srvs::Empty::Request &req, std_srvs::Empty::Response &res); #停止服务请求
	bool send_image();                                  # 调用HkCam的grab_rgb_image封装成sensor_msgs::Image在topic上实现发照片消息
	bool spin();                                        # 持续触发
};

int main(int argc, char **argv)
{
	ros::init(argc, argv, "hk_camera");  # ros程序初始化，定义节点名为hk_camera
    // 启动时可以更改节点名字，如hk_camera_rviz.launch中定义的节点为hk_camera_node会替换此处的第三个参数
	HkCamNode a;                         # 创建ros节点
	a.spin();                            # 持续触发
	return EXIT_SUCCESS;
}

3 修改CmakeLists.txt

ws_hk_camera/src/hk_camera/CMakeLists.txt 由 catkin_create_pkg hk_camra roscpp std_msgs image_transport sensor_msgs std_srvs 生成，但是很多依赖并没有打开，处于注释状态，需要取消注释，并引用自己的cpp和h文件，修改后如下：

cmake_minimum_required(VERSION 3.0.2)   # cmake要求的最低版本，cmake --version查看cmake版本
project(hk_camera)                      # 工程名称

## Compile as C++11, supported in ROS Kinetic and newer
# add_compile_options(-std=c++11)       # 代码是否使用了c++11新特性

# 依赖
find_package(catkin REQUIRED COMPONENTS # 查找依赖的其他ros包
  image_transport
  roscpp
  sensor_msgs
  std_msgs
  std_srvs
)
catkin_package( #这部分注释必须打开，不然出错  https://zhuanlan.zhihu.com/p/299148013
 INCLUDE_DIRS include
 LIBRARIES
 CATKIN_DEPENDS image_transport roscpp sensor_msgs std_msgs std_srvs
)

# include
include_directories(                    # 头文件所在目录
  include                               # ws_hk_camera/src/hk_camera/include
  ${catkin_INCLUDE_DIRS}
)

################## 自定义内容 ##################
# 按下列顺序指定link_directories、add_executable、target_link_libraries
# lib目录
link_directories(/opt/MVS/lib/64)       # 指定海康sdk的lib目录
# 源cpp 和 输出exe
add_executable(${PROJECT_NAME}_node src/hk_camera_node.cpp src/hk_camera.cpp)  # 指定可执行程序名称和我们的cpp文件
# 指定要链接的so文件
target_link_libraries(${PROJECT_NAME}_node
  ${catkin_LIBRARIES}
  MvCameraControl                       # 海康sdk的so文件
)

4 安装和使用

详见https://github.com/luckyluckydadada/HIKROBOT-MVS-ROS-package/blob/main/README.md

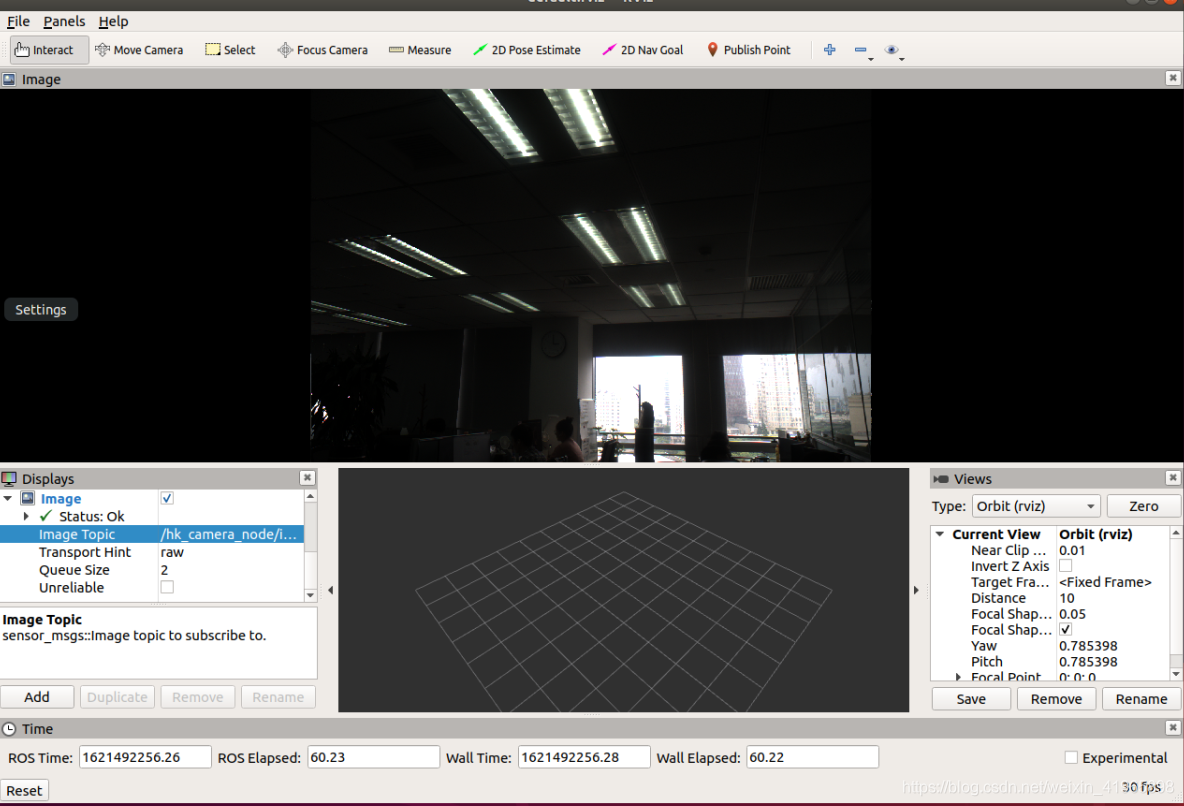

5 rviz查看topic
