功率电感选型

						**功率电感选型**

1. 概述

功率电感参数主要有以下几个：

1）电感值L

电感值根据手册计算或推荐进行选型。

2）DCR（DC RESISTANCE：直流电阻）

原则上直流电阻越小越好。

3）Isat（SATURATION CURRENT：饱和电流）

它是以电感值的下降程度为指标的额定电流，当实际电流超出该电流时，电感量下降，造成纹波变大等现象（VISHAY公司为20%）。

4）Irms（HEAT RATING CURRENT：温升电流）

表面达到一定温度时所对应的DC电流，VISHAY公司为40°。

2. 举例

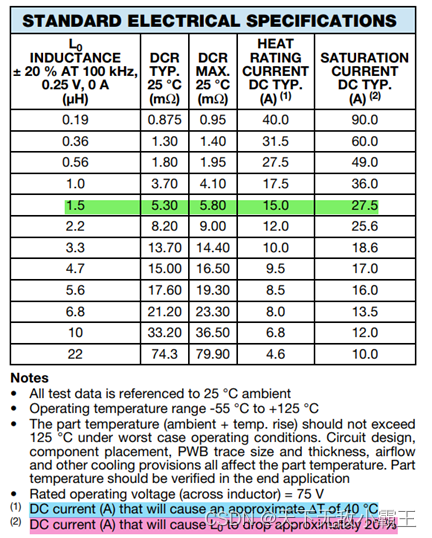

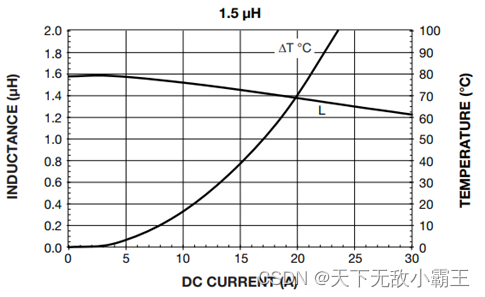

以VISHAY公司的IHLP-4040DZ-01系列电感中1.5uH感值举例，其温升电流Irms为15A，对应的温度为40°。
饱和电流Isat为27.5A，感值下降20%。
因此，在保证绝对的电源质量为前提，则在选型中应做到实际电流<Irms；
