一、前言

clk时钟在FPGA开发中具有举足轻重的作用，不管是串口UART，HDMI还是对各种视频编码芯片的驱动等都用到了clk。最近也在学习FPGA的跨时钟域，因此想着先学习一下FPGA的时钟生成。采用IP核clk_wiz可以直接生成的时钟频率范围最大可到4.687MHz-800MHz，但无法直接生成低频率的时钟，为了解决这个问题，可采用时钟分频的方法间接生成。例如，串口用的最多的一个频率是115200，此时可将该频率倍频至clk_wiz可生成的时钟频率范围内，这里取11.52MHz，然后再对该频率进行一百分频即可得到115200的频率。又如要生成9600的频率，可先倍频至9.6MHz，再将clk_wiz生成的频率进行一千分频即可得到9600的时钟频率。采用这种方法理论可以得到任何频率的时钟，而且误差在10Hz以内。经过实测，生成的115200时钟误差为4Hz，生成的9600时钟误差为2Hz，精度较高。（本文使用的软件为Vivado 2018.3，硬件为ZedBoard(xc7020clg484-1)，语言为Verilog。）

二、过程

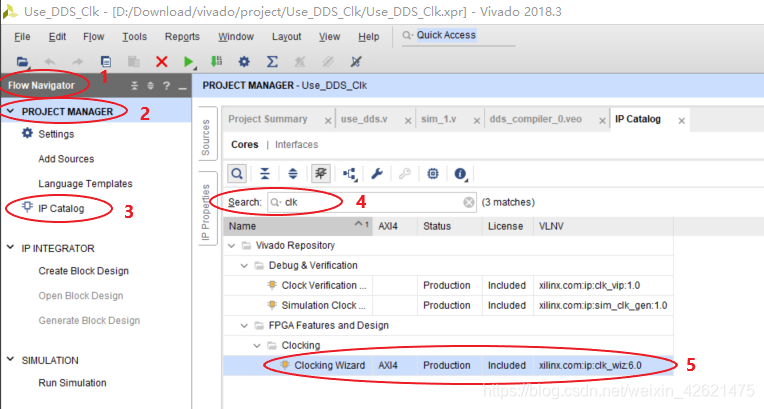

**1、**首先建立一个空的工程，建立过程这里不详细说明，有需要的小伙伴可以查一下教程。随后在左上角找到Flow Navigator->PROJECT MANAGER->IP Catalog，并左击即可打开导入IP核的窗口。在Search栏输入clk，并选择我们需要到的IP核。如下图所示。
