PCB布线当中的地线和电源线的规划和处理

在PCB布线中，地线和电源线的规划和布局非常重要，可以影响电路的稳定性、抗干扰能力和信号质量。下面是一些常见的规划和布局建议：

分离地平面：将地线分为模拟地和数字地两个区域，并使用两个独立的地平面来布线。这样可以防止模拟信号和数字信号间的互相干扰，其中，模拟地与数字地的距离不下于1mm，由于结构限制画不了这么宽的则可适当的减小。

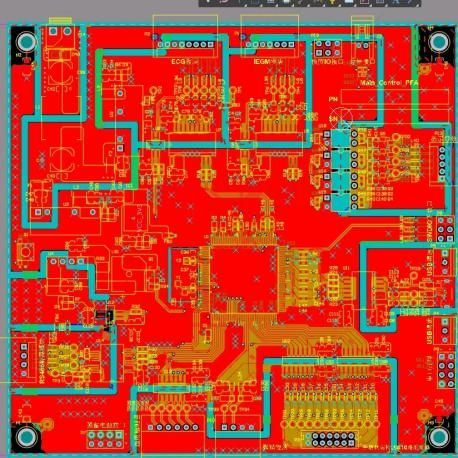

使用铺铜和屏蔽：在电路板的地区域上铺设铜箔，形成地平面，这样有效地减小地线的电阻和感抗，提高电路的工作稳定性和抗干扰能力，此外，使用屏蔽罩也可以在一定程度上隔离地线和电源线，减少干扰和电磁辐射。

但需要注意的是我们在铺设整版铜皮的时候需要把“没用”的铜皮给挖掉，比如一些碎铜，尖角铜皮，孤岛铜等等，这些铜皮不仅提供不了屏蔽的效果，还会影响信号质量。
