本文介绍了RK3588集成的SDMMC和SDIO控制器，支持SDIO3.0及MMC V4.51协议，有4线数据总线宽度等。还说明了SD/MMC、SDIO的概念，以及SDMMC/SDIO的PCB设计布局布线注意事项，如VCC电容放置、SDMMC位置等。
RK3588集成了1个SDMMC控制器和1个SDIO控制器，均可支持SDIO3.0协议， 以及MMC V4.51协议。4线的数据总线宽度；支持SDR104 模式，速率达到150MHz。
SD/MMC或者SDMMC是数字安全记忆卡（Secure Digital Memory Card）的简称，即SDMMC就是SD卡，SDMMC管脚定义如表1所示。

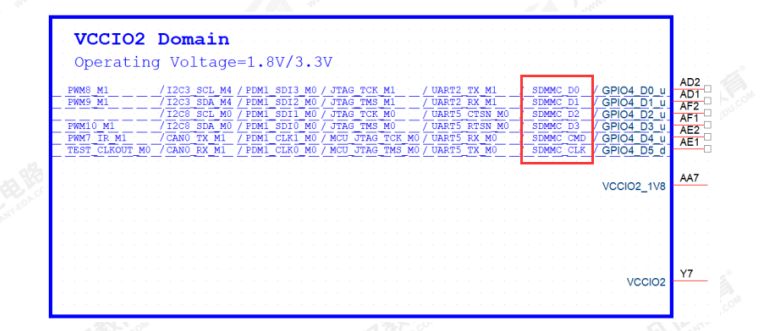

图1 RK3588 SDMMC接口管脚
SDIO是在SD标准上定义了一种外设接口，它和SD卡规范间的一个重要区别是增加了低速标准。在SDIO卡只需要SPI和1位SD传输模式。低速卡的目标应用是以最小的硬件开销支持低速IO能力。
SDMMC/SDIO的PCB设计布局布线注意事项：
1、VCC的电容需要靠近卡座引脚放置进行滤波，遵循先大后小的原则；
2、SDMM
