仿真过程中采样和数据驱动的竞争问题

设计和仿真过程中都会存在时序竞争问题。
大家在跑仿真的过程中，将波形展开时，时钟的上升沿和数据变化的沿，看起来是一样齐的，好像没有延时。而真实电路中，时钟上升沿和驱动信号二者从物理电气特性上来说，延时是必然存在的。
那么为什么rtl仿真上没有表现呢？因为rtl级仿真不知道具体的物理上的delay是多少，这些延迟只有在门级仿真时才会体现出来，在rtl级是不清楚的，因此默认情况下，rtl级仿真，时钟对于组合电路的驱动会添加一个无限最小时间（delta—cycle）的延迟，该延迟无法用绝对时间单位衡量，它要比最小时间单位精度还小。 该最小延迟表明，任何信号只要被时钟驱动，或者任何一个信号只要被其他信号驱动，那么被驱动的信号和驱动信号之间至少有一个delta—cycle的延迟，该延迟只在仿真上有意义。在仿真器中敲入命令“run 0”，即为让仿真器运行一个delta—cycle的时间，称为一个时间片（time—slot）。
举个例子

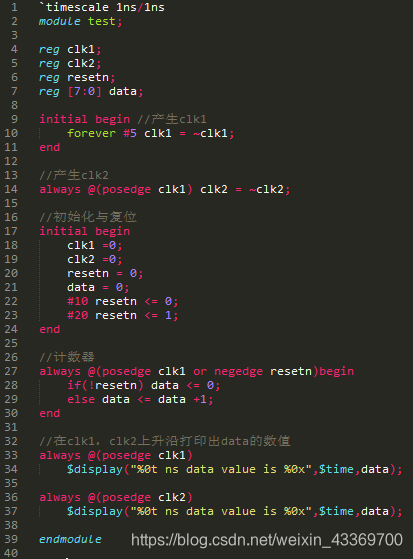

以45ns处波形变化为例，此时clk1、clk2均为上升沿，data加到2。时序图如下：

可以看到，在clk1上升沿处，由clk1触发的clk2与data信号，三者几乎同时变化。

将光标移至45ns处，

数据显示clk1=1，clk2=1，data=8’h02，而打印出的消息为

波形的数据与打印出的数据不一致，这是为什么呢？
如果只从波形来看，我们无法得出clk1、clk2与data的准确时序前后关系，而这种更准确的前后时序关系只发生在delta-cycle。查看delta—cycle，可以得到更准确的时序关系。

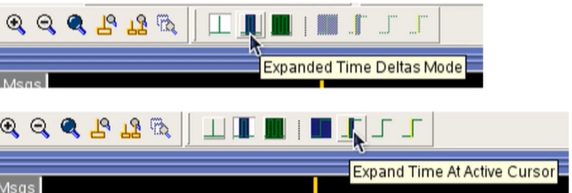

将光标选中波形上的clk1，再将时间轴选中到clk1在45ns处的上升变化沿。选中工具栏处的“expanded time deltas mode”，再选中“expanded time at active cursor”。即可以观察在特定时间点，时序逻辑或组合逻辑中，参与硬件模拟仿真的硬件变量之间的准确时序前后关系。

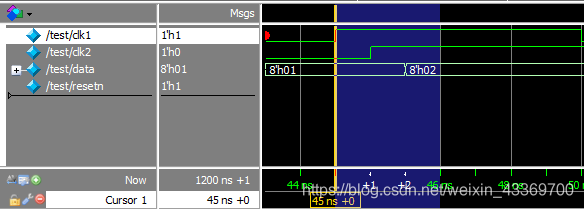

在“45ns + 0(delta—cycle)”处，clk1=1,clk2=0,data=1。

clk2利用了组合逻辑跟clk1跳转，所以clk2一定比clk1晚一个delta cycle。

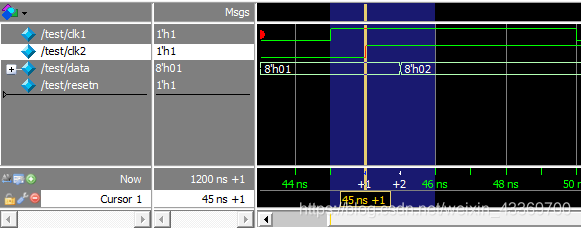

在“45ns + 1(delta—cycle)”处，clk1=1,clk2=1,data=1。

在“45ns + 2(delta—cycle)”处，clk1=1,clk2=1,data=2。

总结：
由于各种可能性，clk与被采样数据之间可能存在若干个delta—cycle的延迟，那么采样可能会存在问题，如上面的例子中clk1与clk2对data采样，在同一时刻得到的是不同的采样结果。因此采样数据中的竞争问题会成为潜在困扰仿真采样准确性的问题。
如何避免采样的竞争问题呢？
1.在驱动时，添加相应的人为延迟，模拟真实的延迟行为，同时加大clk与变量之间的延迟，以此提高DUT使用信号时的准确度和TB采样信号时的可靠性。
2.对于一些采样时依然存在delta—cycle延迟的信号，还可以依靠在采样事件前的某段时刻中进行采样，来模拟建立时间的采样要求，确保采样的可靠性。
