在Verilog HDL中存在着四种类型的循环语句，用来控制执行语句的执行次数。

  • forever  连续的执行语句。

  • repeat  连续执行一条语句 n 次。

  • while  执行一条语句直到某个条件不满足。如果一开始条件即不满足(为假)，则语句一次也不能被执行。

  • for 通过以下三个步骤来决定语句的循环执行。

         1.先给控制循环次数的变量赋初值。

         2.判定控制循环的表达式的值，如为假则跳出循环语句，如为真则执行指定的语句后，转到第三步。

         3.执行一条赋值语句来修正控制循环变量次数的变量的值，然后返回第二步。

下面对各种循环语句详细的进行介绍。

1 forever语句

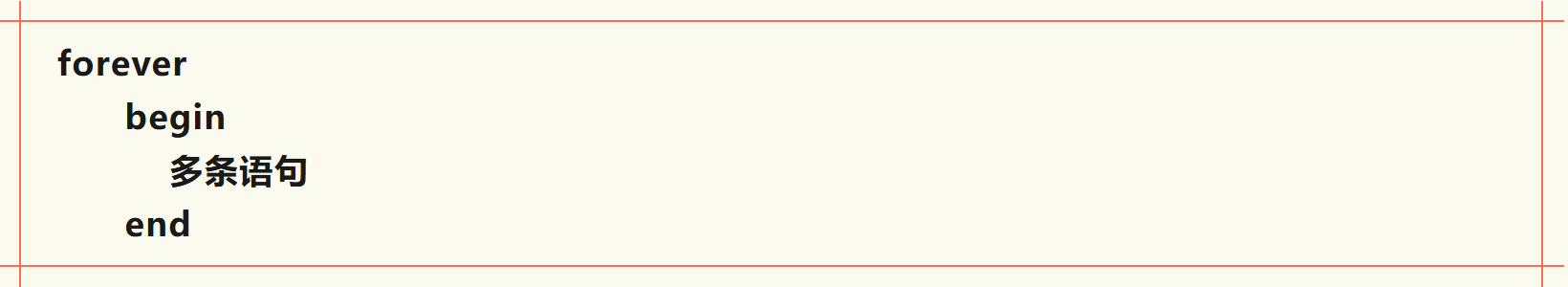

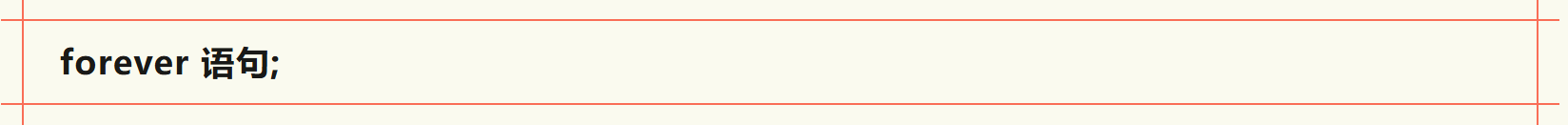

forever语句的格式如下：

或

forever循环语句常用于产生周期性的波形，用来作为仿真测试信号。

它与always语句不同处在于不能独立写在程序中，而必须写在initial块中。

2 repeat语句

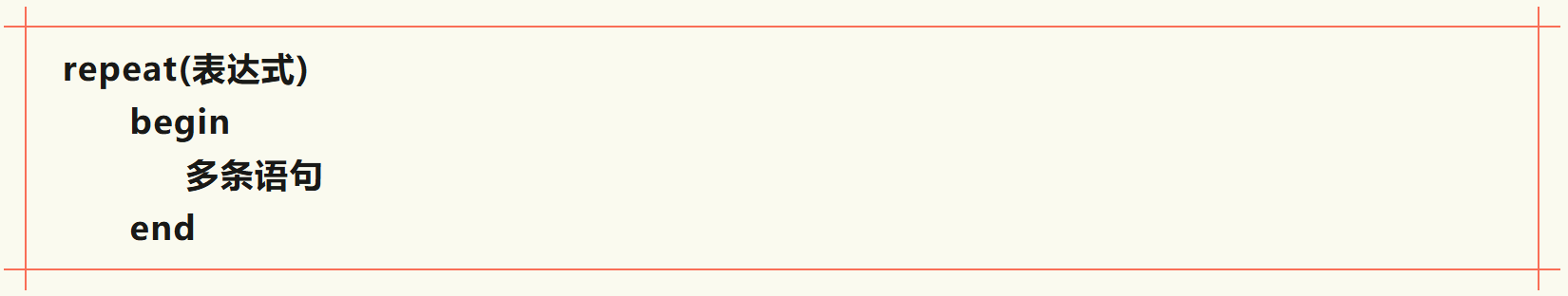

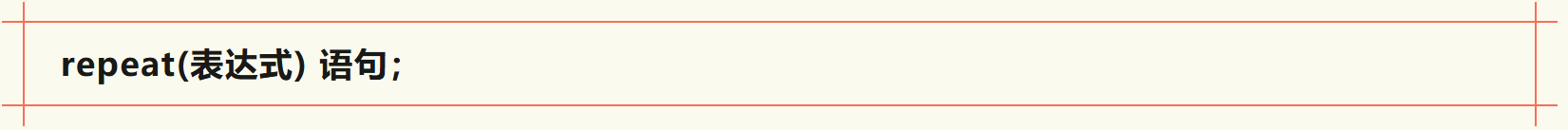

repeat语句的格式如下:

或

在repeat语句中，其表达式通常为常量表达式。

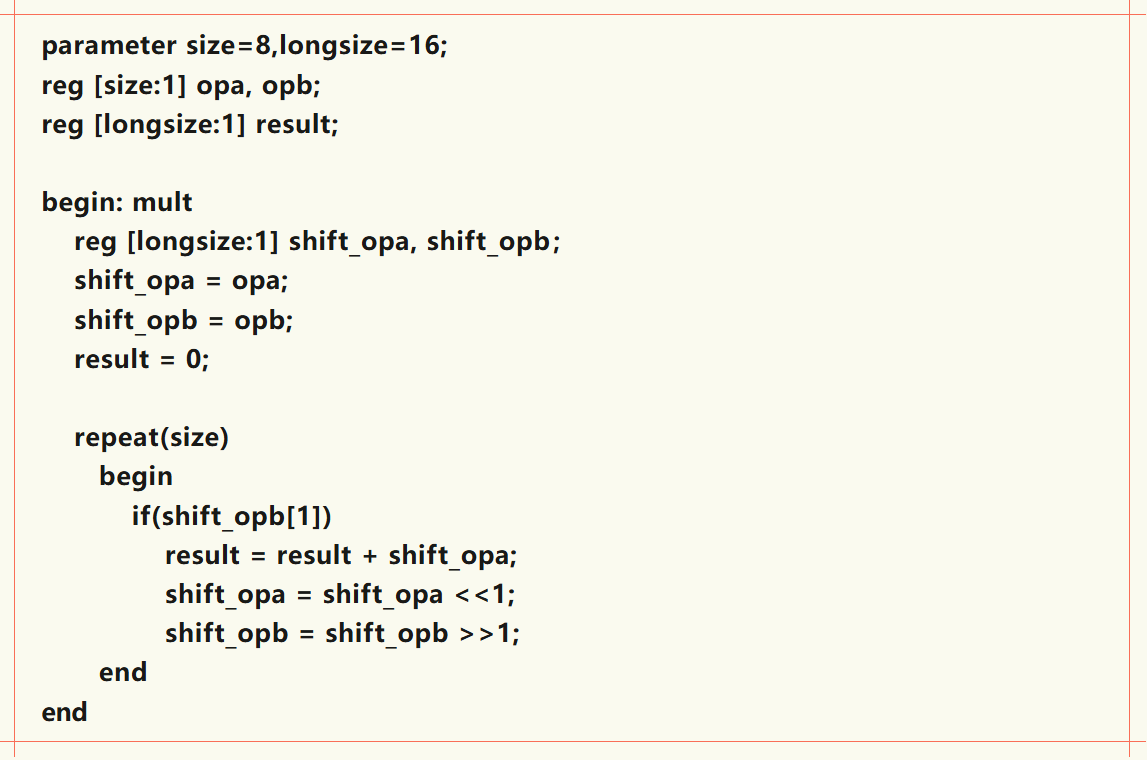

下面的例子中使用repeat循环语句及加法和移位操作来实现一个乘法器(乘法器具体说明和实现代码见文章顶部绑定的资源）。

3 while语句

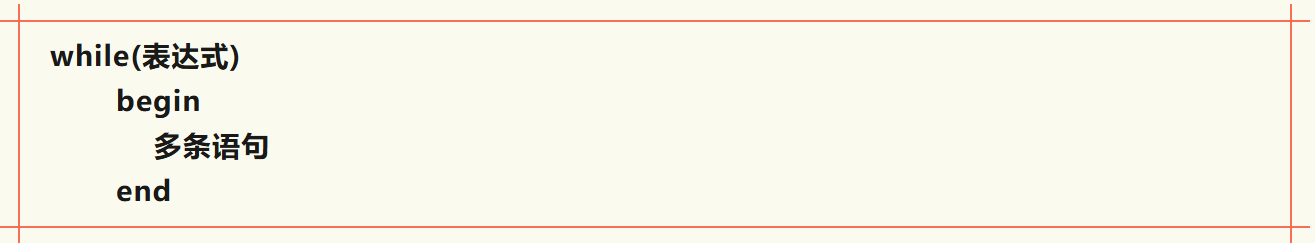

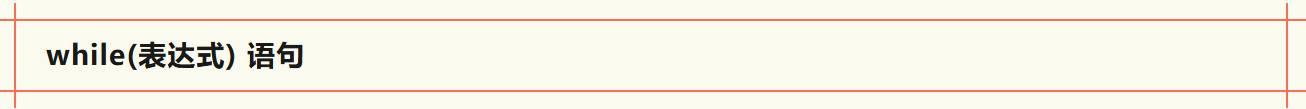

while语句的格式如下：

或用如下格式

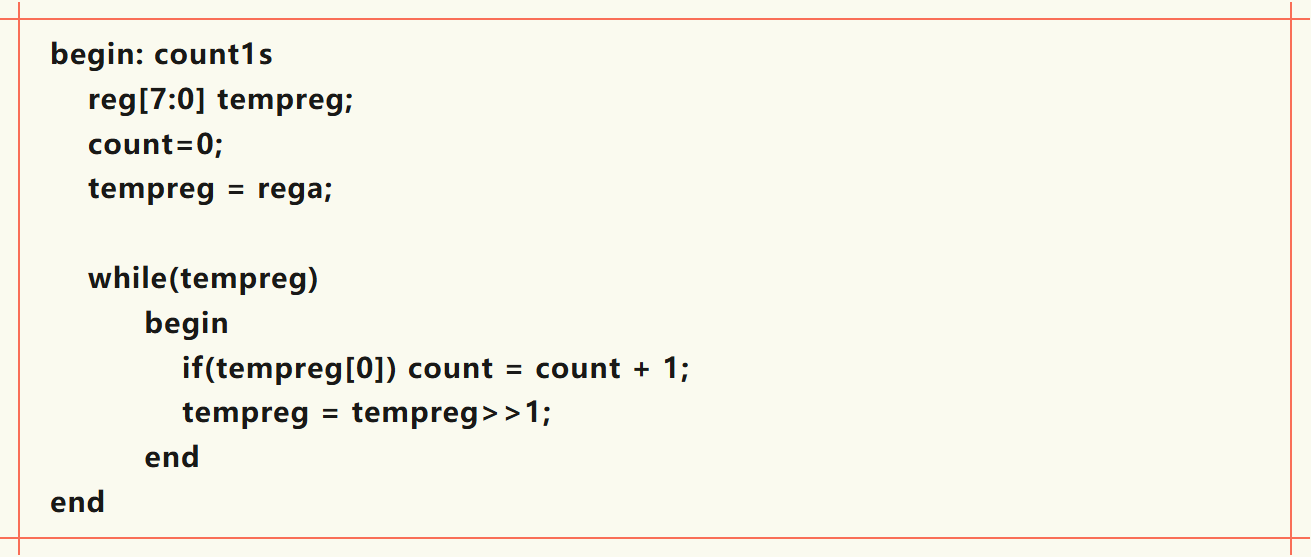

下面举一个while语句的例子，该例子用while循环语句对rega这个八位二进制数中值为1的位进行计数。

4 for语句

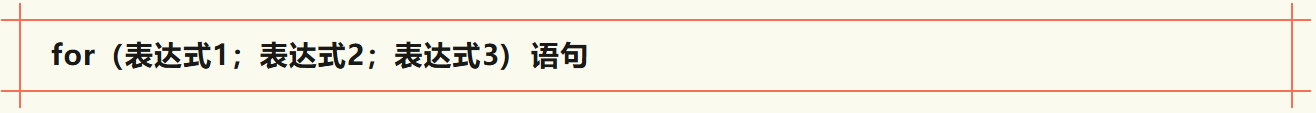

for语句的一般形式为：

它的执行过程如下：

  1. 先求解表达式1；

  2. 求解表达式2，若其值为真（非0)，则执行for语句中指定的内嵌语句，然后执行下面的第3步。若为假(0)，则结束循环，转到第5步。

  3. 若表达式为真，在执行指定的语句后，求解表达式3。

  4. 转回上面的第2步骤继续执行。

  5. 执行for语句下面的语句。

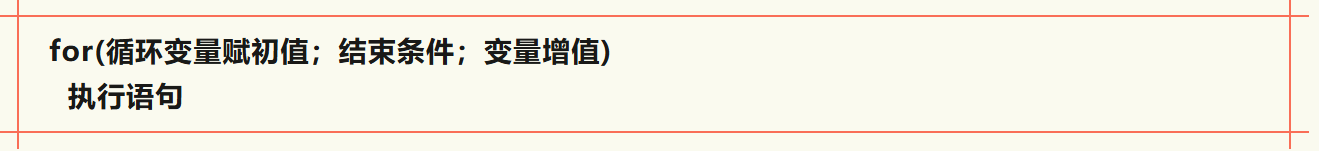

for语句最简单的应用形式是很易理解的，其形式如下：

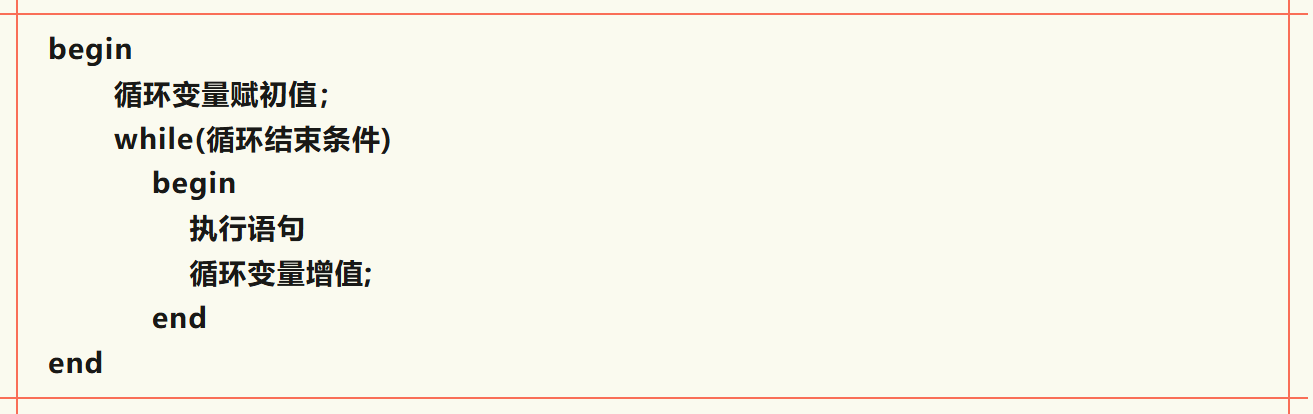

for循环语句实际上相当于采用while循环语句建立以下的循环结构：

这样对于需要8条语句才能完成的一个循环控制，for循环语句只需两条即可。

下面分别举两个使用for循环语句的例子。

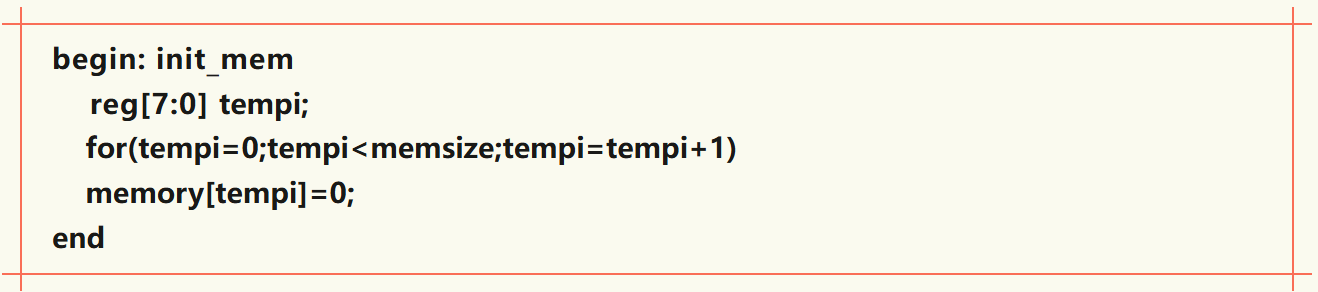

例1用for语句来初始化memory。

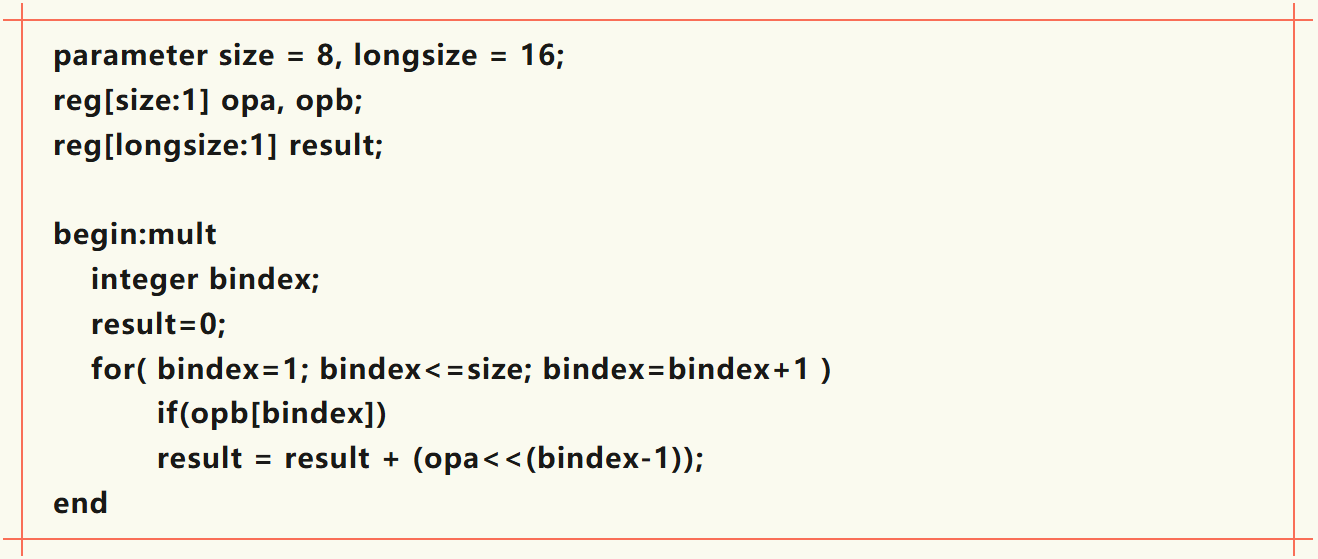

例2则用for循环语句来实现前面用repeat语句实现的乘法器。

[例1]：

[例2]：

在for语句中，循环变量增值表达式可以不必是一般的常规加法或减法表达式。

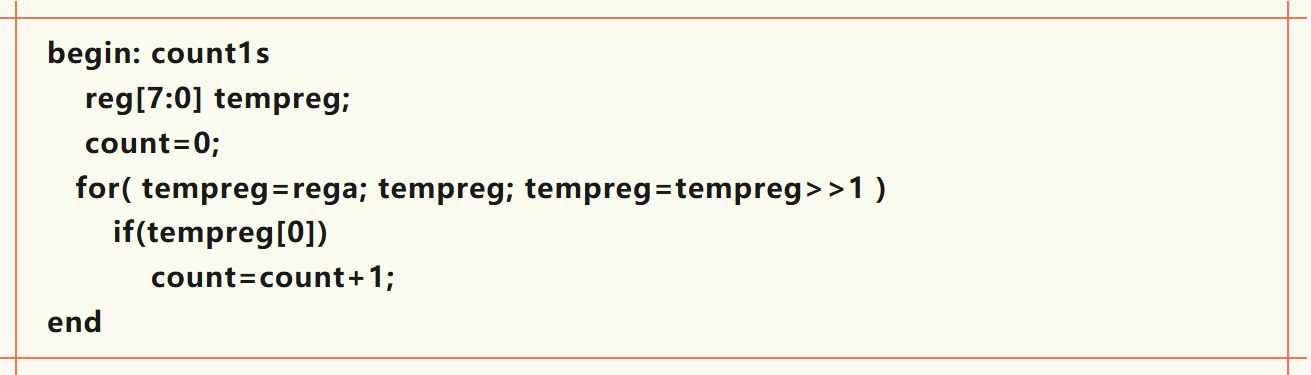

下面是对rega这个八位二进制数中值为1的位进行计数的另一种方法。见下例：

目前：四种循环语句中，综合工具只支持for循环语句
