Simulink学习——stateflow快速入门之构造和运行Stateflow图

Stateflow快速入门——构造和运行Stateflow图



Stateflow非常适合为有限状态机系统进行建模，有限状态机系统我们后续再学习。Sateflow基本组成要素为状态、转移及数据（数据、事件or消息），以上要素全部齐全且正确被联系在一起，stateflow才能够正确运行。



创建Chart

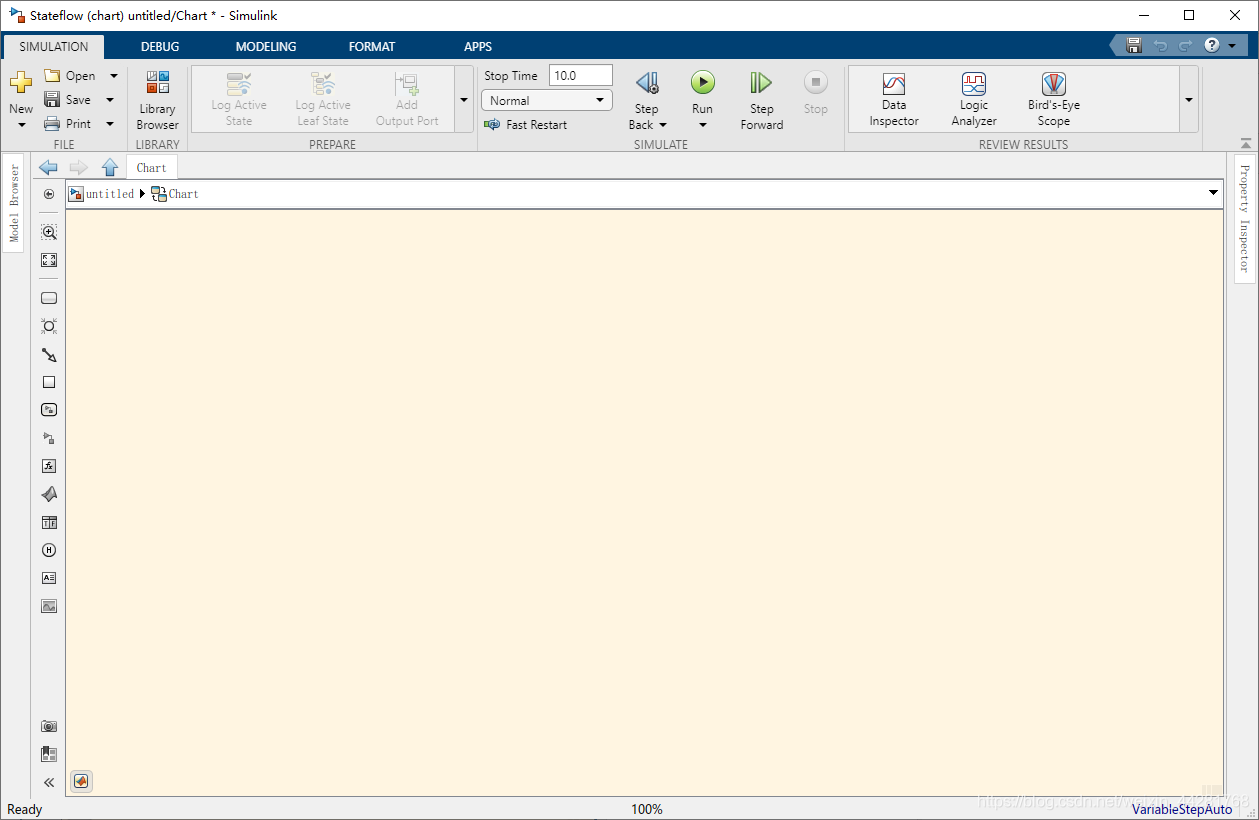

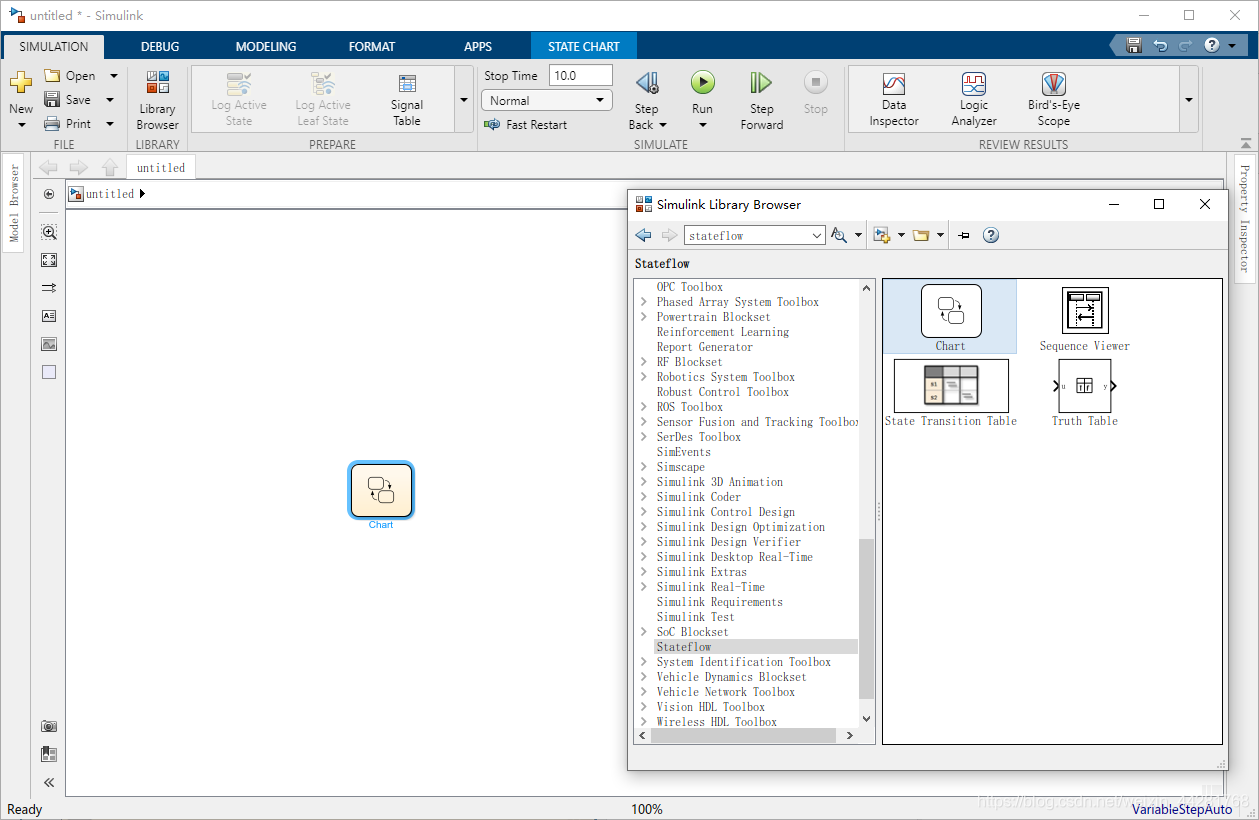

Chaart为stateflow编程的“画布”。打开Library，在Simulink中插入chart，即可进行开始建立模型了。



添加状态和转移

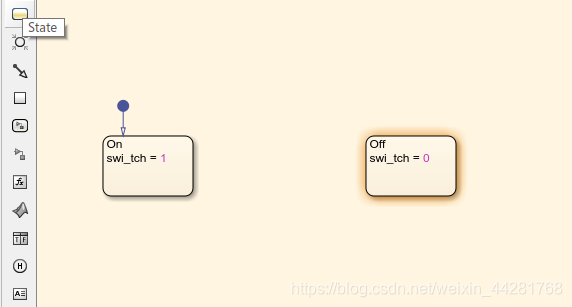

点击左侧state，即可向画布中放入框框，代表着不同的状态。



在框框的边缘点击，向外拖，即可出现箭头，用它将两个状态连接起来，即可创建转移。转移是一种行为，就是中间这个箭头。
