【学习笔记】AR码（二维码）识别

所有内容请看：

博客学习目录_Howe_xixi的博客-CSDN博客https://blog.csdn.net/weixin_44362628/article/details/126020573?spm=1001.2014.3001.5502

【使用背景】

ROS1 20.04 noetic

深度摄像头：Intel RealSense Depth Camera D435

【安装ar_track_alver功能包】

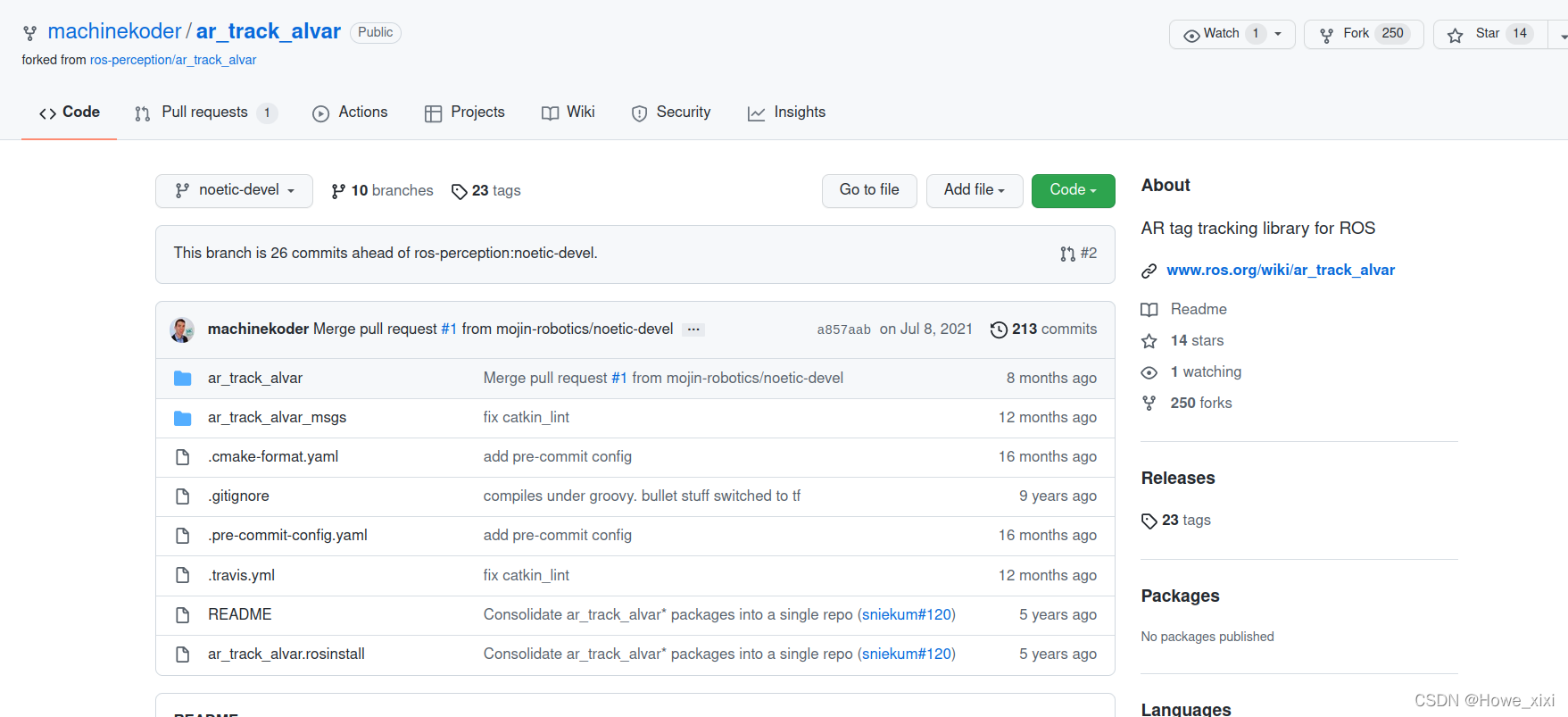

功能包从GitHub - machinekoder/ar_track_alvar at noetic-devel 上git下来，注意存放的位置，cd到工作空间后进行编译

catkin_make



【创建AR码】

ar_track_alver功能包提供生成AR码的功能，首先cd到ar_track_alvar-noetic-devel功能包下，使用以下命令创建相应标号的二维码标签：

rosrun ar_track_alvar createMarker AR_ID

 其中AR_ID创建AR码任意数字的标号，例如：

rosrun ar_track_alvar createMarker 0

创建了一个标号为0的AR码标签图片（测试发现标号范围不止古月所说的0到65535，65535标号后的AR码也能够生成），命名为MarkerData_0.png，放置到终端当前位置

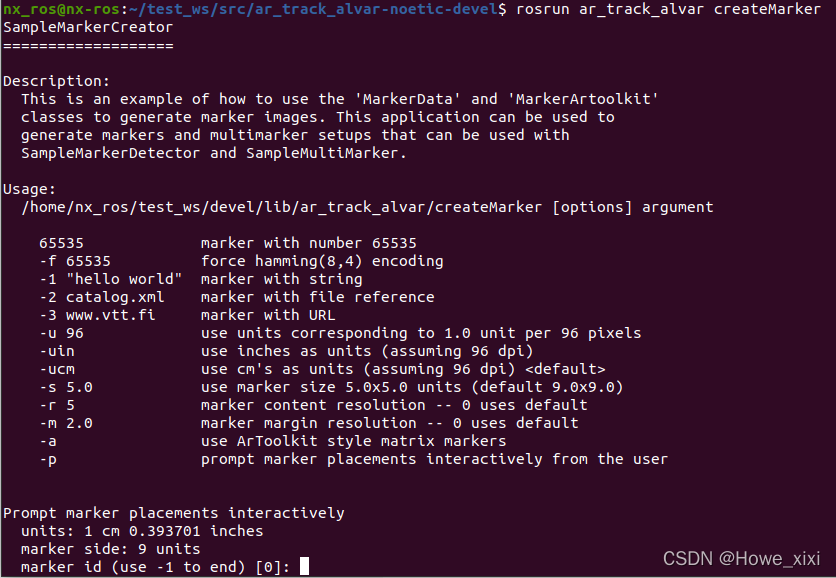

 createMarker工具还有很多参数可以进行配置，使用以下命令查看：

rosrun ar_track_alvar createMarker

 有兴趣的朋友可以进行更多的配置，生成AR码后打印出来方便之后进行识别

【深度摄像头识别AR码】

【修改launch文件】

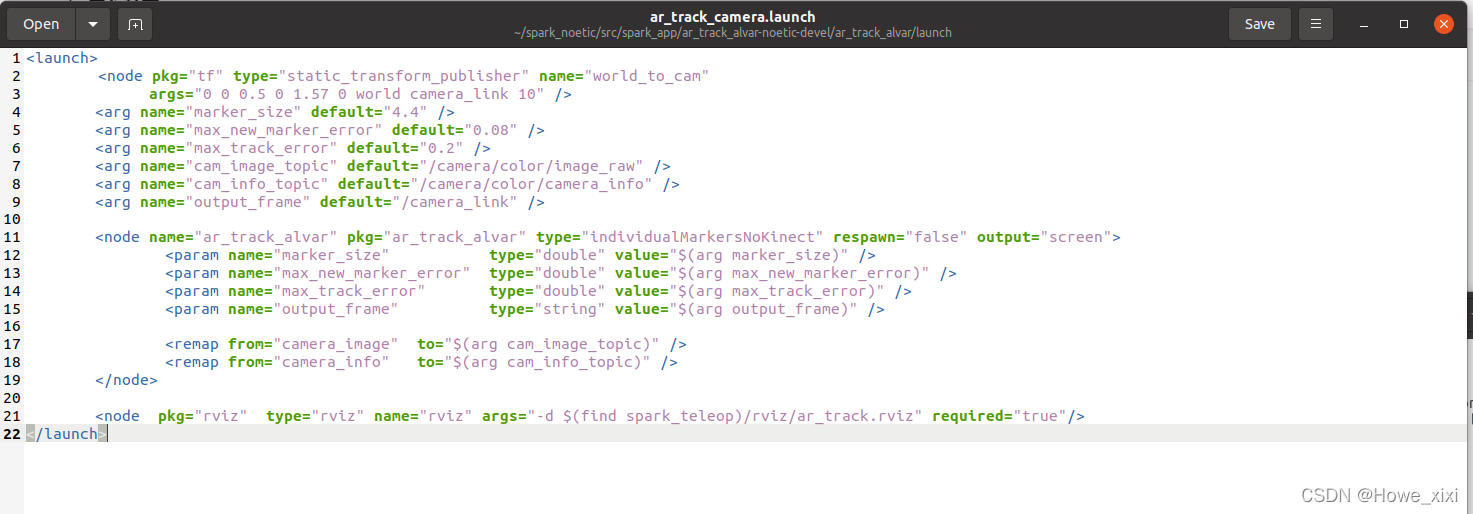

以ar-track-alver功能包launch文件中的pr2_indiv_no_kinect.launch作为蓝本，修改参数设置，重命名为ar_track_camera.launch

 主要进行以下几点修改：

1）添加world与camera之间的TF坐标转换

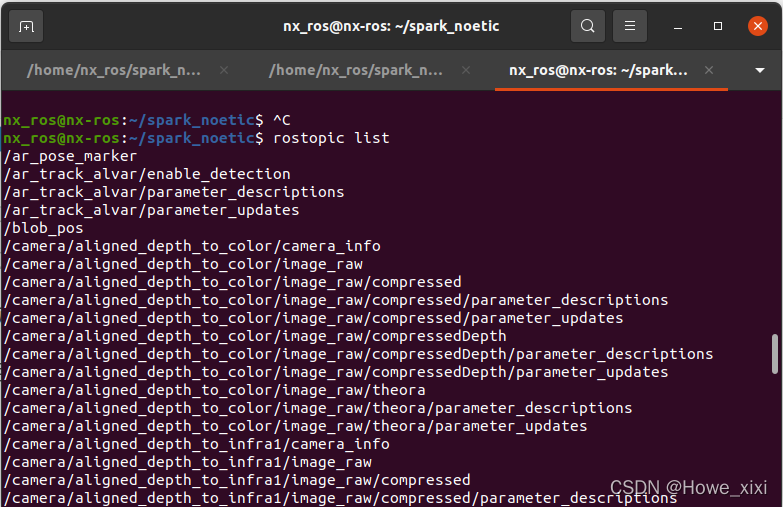

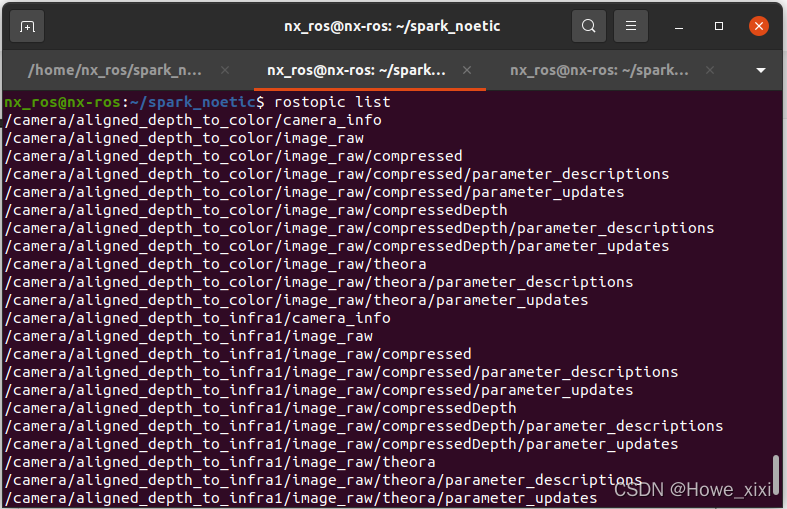

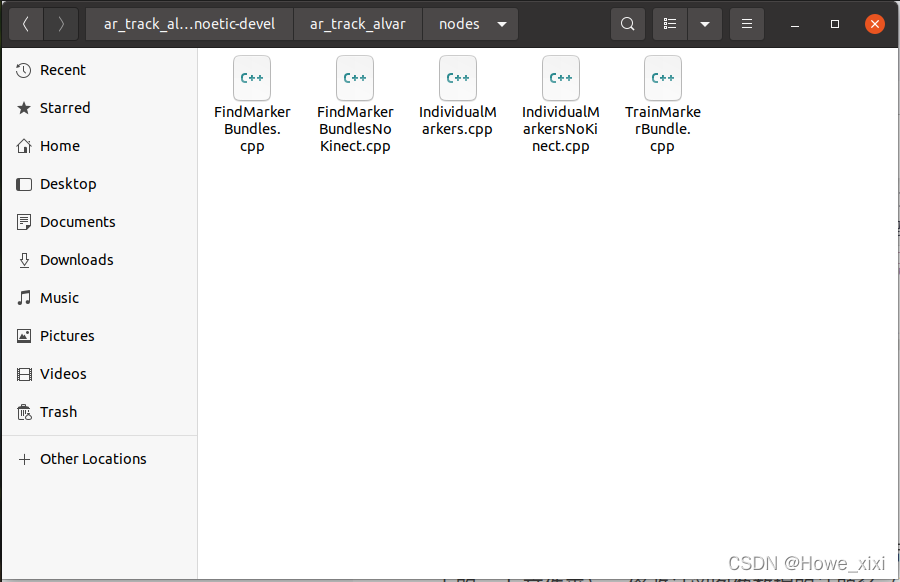

2）检测的代码使用individualMarkersNoKinect（若想使用其他检测代码，可参考ar_track_alver包下的node文件夹），修改订阅图像数据的话题名（若不清楚相应话题名，可启动摄像头后，使用rostopic list来查看），还有实际使用的AR码大小尺寸，单位为厘米

3）rviz：在启动识别程序后，新终端中启动rviz，可根据下文订阅的话题名进行配置，保存后修改launch文件中的路径

【启动识别程序】

1) 首先启动摄像头

roslaunch camera_driver_transfer d435.launch

2）启动刚刚编写好的launch文件

roslaunch ar_track_alvar ar_track_camera.launch

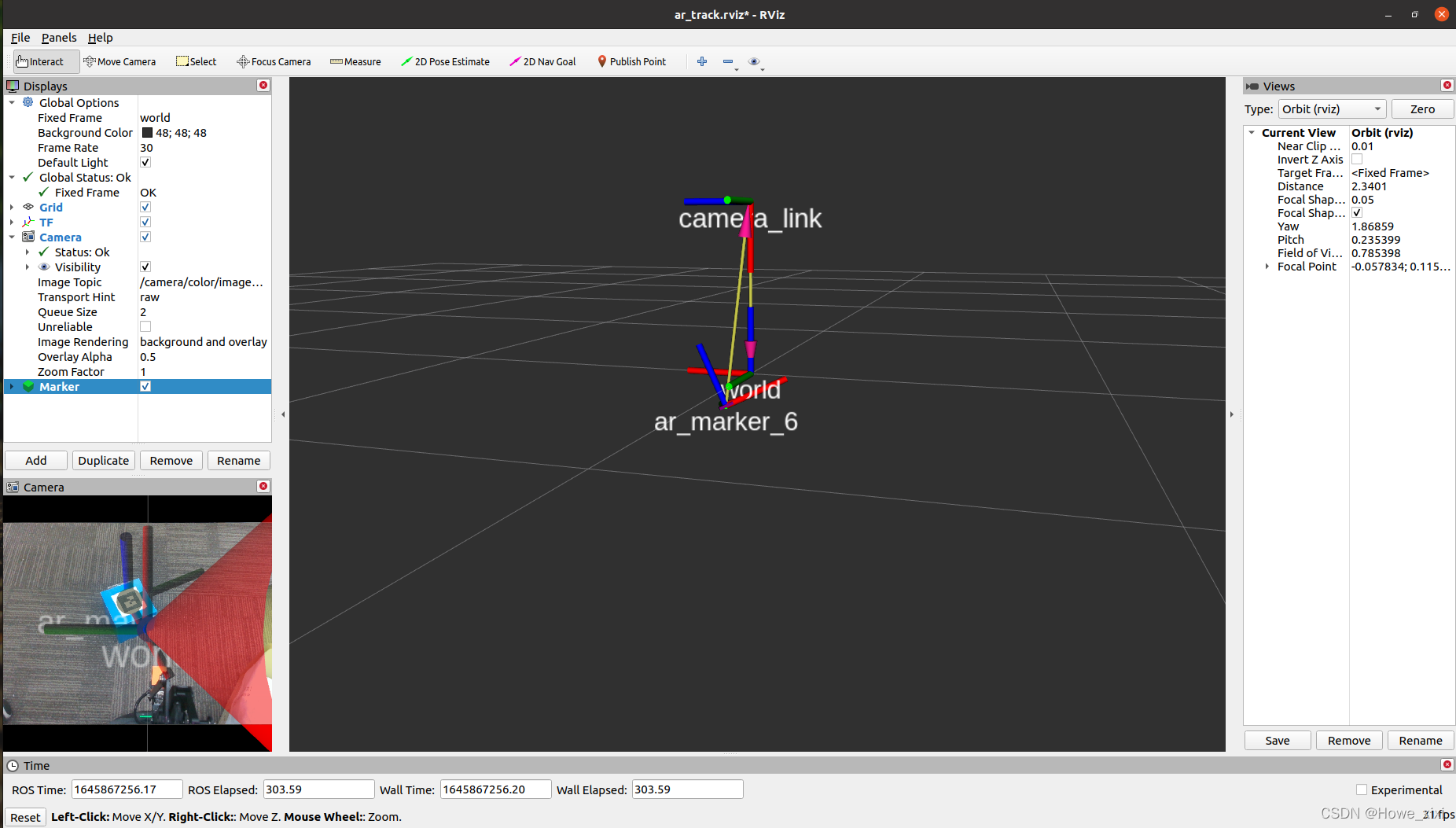

成功效果如图：

 接下来介绍一下我的rviz配置：

a）Fixed Frame:选择world

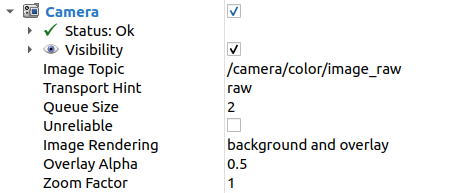

b）camera：订阅/camera/color/image_raw topic

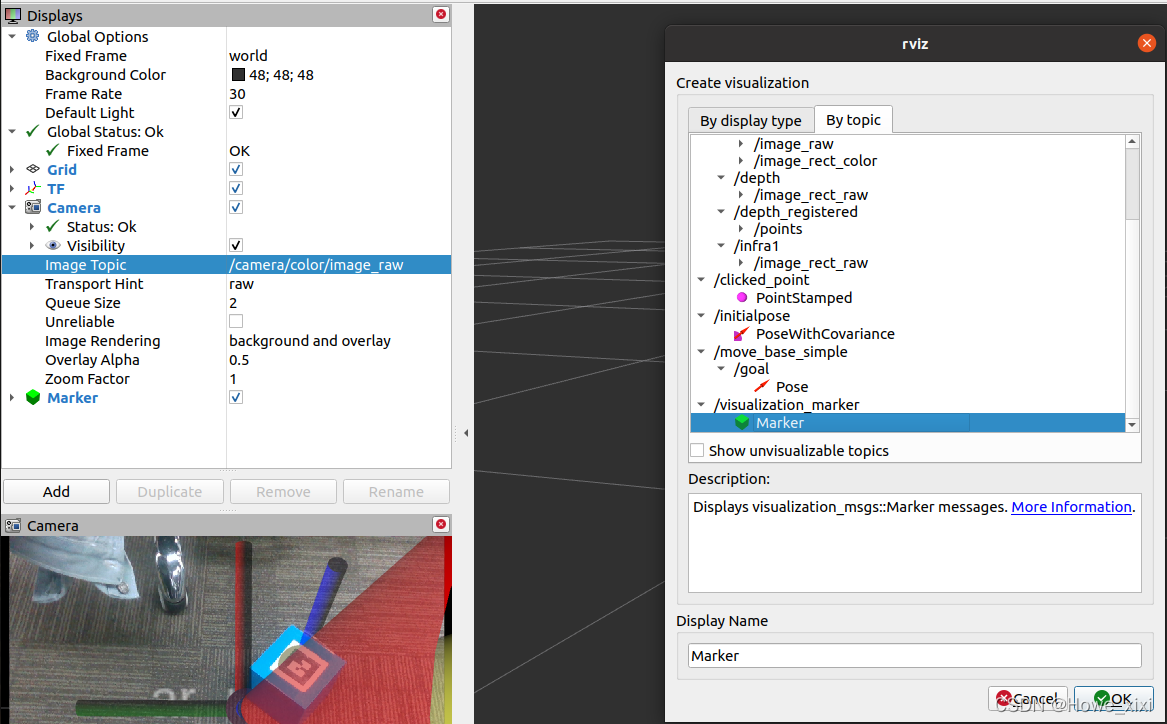

c）marker：在Displays窗口左下角选择add，添加marker

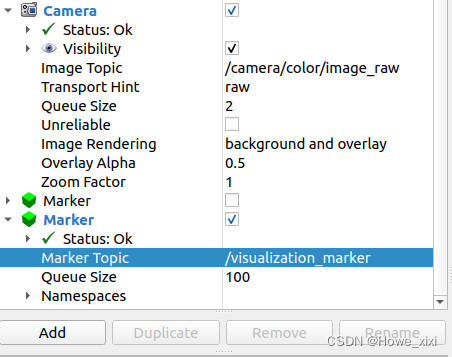

 在marker中选择话题/visualization_marker

 如此，应该就能看见AR码显示在图像中，并且能够看到AR码的位姿状态

同时，我们可以使用ROS命令查看AR话题中的信息

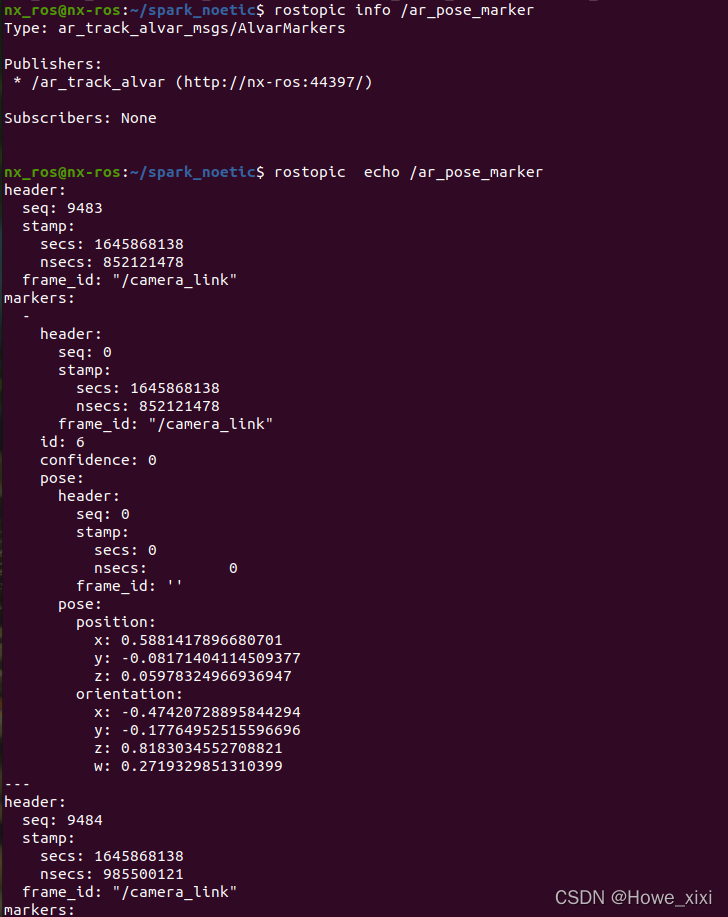

使用rostopic info 和rostopic echo 分别查看

 【感谢】

感谢古月老师《ROS机器人开发实践》

本文更多的是对古月老师对于ar_track_alver的更新版本的使用和实际使用的补充说明
