基础概念

应用端：
	OpenGL,、OpenGL ES、DirectX都是应用端
图元：
	要渲染的几何物体，或者形状。比如渲染一个正方形的图片，是一个图元，渲染两条直线，这两条直线也是图元
纹理：
	可以理解为一张图片，在 OpenGL ES 中纹理就是图片的另外一种叫法
纹素：
	纹素是纹理的基础单位，但并不是像素，图像时由像素排列而成，纹理时由纹素排列表示的，两个具有本质上的区别
顶点数组：
	顶点指的是组成图元的各个顶点的坐标数据（在3D低价埃尔坐标中即 x，y，z 坐标），这些坐标数据可以一起存到一个内存数组中，这个数据叫做顶点数组
顶点缓冲区：
	在显存中专门分配一块显存来存储这个顶点数组，这个显存就称为顶点缓冲区

DirectX、OpenGL、OpenGL ES 发展史

Khronos 定义了 OpenGL ，微软自己定义了 DirectX 。
目前手机，不管是 IOS 还是 Android，都是支持 OpenGL ES
Windows 系统支持 DirectX 和 OpenGL，Linux/Mac（Unix）系统支持 OpenGL

在这里插入图片描述

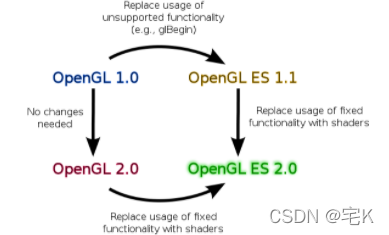

OpenGL的发展过程中，从1.0开始有一个分支，一个是OpenGL ES1.1 ，一个是 OpenGL 2.0，最后都是 OpenGL ES 2.0。
在 2.0 中都是增加了一些片元着色器，替代了一些原先的方法。
20世纪90年代，OpenGL 开放。
2000年，OpenGL ES开放，直到现在，OpenGL ES已经到了3.2版本。
2005年，OpenGL SC开放。
2008年，开放基层更高效计算的OpenCL。
2014年，开放SPIR。
2015年，Vulkan开放，更加高效的GPU使用效率。

OpenGL ES

相同点：

	相比于 OpenGL ES 1.x 系列的古董功能管线，OpenGL ES 2.0 和 OpenGL ES 3.0 都是可编程图形管线。开发者可以自己编写图形
管线中的 顶点着色器 和 片元着色器 两个阶段的代码

OpenGL ES 渲染流程

2.0版本：
	首先是模型准备，然后由顶点着色器去编辑，然后把这些点面进行图元重组，然后进行光栅化，然后经过片元着色器的编写，最后通过三种测试，最后输出到 Frame Buffer 中
3.1版本：
	拿到这些 Buffer 缓存，然后传到顶点池，然后传给顶点着色器，然后顶点着色器进行分布 Transform 的 Feedback，进行一个返回，让我们去了解一些数据给下一阶段是使用，下一阶段拿到这些数据使用，之后要去进行光栅化，光栅化之后就是片元着色器的计算，之后进行逐片元渲染，然后输入到 Frame Buffer 中

不同点：

兼容性：
	OpenGL ES 3.0 是向后兼容 OpenGL ES 2.0的。也就是说使用 2.0 编写的应用程序可以在 3.0 中继续使用的
新特性：
	采用阴影贴图，体渲染（volume rendering），基于 GPU 的例子动画，几何形状实例化，纹理压缩和伽马校正等技术的重要功能在 2.0 都不具备。3.0 将这些功能引入，同时继续适应嵌入系统的局限性。
渲染管线：
	3.0 中移除了 Alpha 测试 和 逻辑操作（LogincOp）两部分，这两部分存在于 OpenGL ES 2.0 和 OpenGL ES 1.x 中移除 Alpha 测试是因为片元着色器可能抛弃片段，因此 Alpha 测试可以在片段着色器 中进行，移除 逻辑操作（LogicOp）是因为它很少被使用
着色器脚本编写：
	着色器脚本的辨析发生了比较大的变化，其中几点为：
	1）版本声明
		必须在着色器脚本中使用 #version 300 es 声明为指定使用 OpenGL ES 3.0 版本而不添加脚本声明或者使用 #version 100 es 声名版本则指定使用 OpenGL ES 2.0
	2）输入输出
		3.0 中新增了 in ，out，inout 关键字，用来取代 attribute 和 varying 关键字。同时 gl_FragColor 和 gl_FragData也删除了，片段着色器可以使用 out 声明字段输出
	3）变量赋值
		3.0 中可以直接使用 layout 对指定位置的变量赋值。例如：
		#shader 脚本
		layout(location = 1 ) uniform float a;
		代码中，直接写上对应的 layout 的值就可以赋值
		GLES30.glUniformlf(1,1f);
		而 2.0 中必须使用如下形式赋值
		GLES20.glUniformlf(GLES20.glGetAttribLocation(program,"a"),1f)

骁龙Adreno 对应的 OpenGL ES 版本

Adreno 是骁龙手机端的 GPU 框架。
从 Adreno 302 开始，支持 OpenGL ES 3.0。
从 Adreno 405 开始，支持 OpenGL ES 3.1。
从 Adreno 420 开始，支持 OpenGL ES 3.2。
Adreno 305、306、320、330、405、420 支持 OpenGL ES 3.0 版本
Adreno 320 开始支持 OpenGL ES 3.0 是指的稳定支持

关于Vulkan

	Vulkan 被视作是 OpenGL 的后续产品。 它是一种多平台 API，可支持开发人员准备游戏、CAD 工具、性能基准测试等高性能图形应用。
它可在不同的操作系统（比如 Windows*、Linux* 或 Android*）上使用
	是新一代的 API ，但是相对 OpenGL 来说，在复杂度和维护难度上，Vulkan 的门槛很高，虽然有更高效的计算性能，作为新兴的具有
生命力的 Vulkan ，相信在以后的运用中更加广泛

作业——说出支持OPenGL ES3.2的骁龙GPU型号有哪些

Adreno 420 以后的都支持

作业——怎么看待Valken

	跨平台，基本上支持了除苹果以外的平台
	Vulkan支持的比OPenGL做得事情多
	更倾向于一个“类平台”的概念，深入硬件底层，上手难度大
	OpenGL 当时声称是跨平台的图形学API，却在移动平台上裁剪搞出 OpenGL ES，如今移动平台硬件性能强悍起来了，统一的 API 又浮出
水面了。AMD 捐献出铺路的 Mantle，成了后来的 Vulkan
	主要的短板在于驱动支持
