Chip2Chip IP Core学习总结--基于Xilinx PG067文档进行部分翻译

文章主要针对chip2chip IP核进行解读和分析，采用官方提供的Example进行示例，博客中大部分内容参考Xilinx官方的PG067手册完成。

Chip2Chip 核心的功能就像一个桥梁，通过一个AXI接口无缝地连接两个设备。核心透明地连接符合AXI协议规范的事务。桥接功能允许所有AXI通道独立操作，通过转发每个通道的数据和控制信息符合AXI每个通道的有效握手。

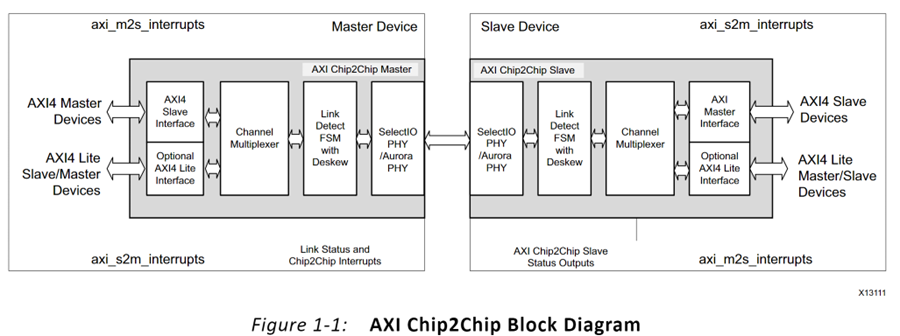

执行桥接功能需要两个AXI芯片核心实例。下图提供了主和从AXI芯片2芯片IP核的框图。

从图中可以看出，框架分为主设备和从设备，两个设备可以通过Select I/O或Aurora PHY进行通信。选择哪一个进行通信可以在设计时在IP核设置界面进行选择。本篇博客主要针对Aurora PHY的通信方式，所以如果是学习Select I/O方式的伙伴可以撤了。

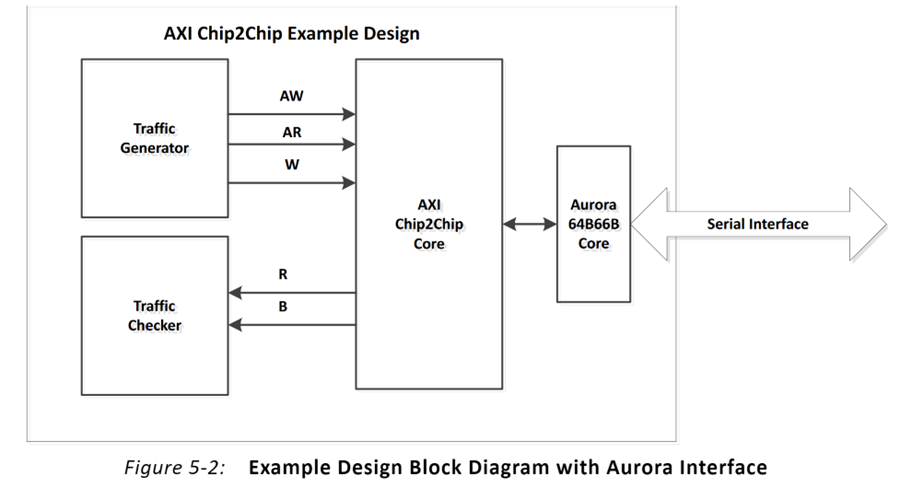

对于采用Aurora PHY的通信方式，官方给出的例程框图如下所示。从图中可以看出，包含了Traffic Gen、Traffic Che、Chip2Chip Core和Aurora Core组成，其内部通过箭头对数据流向进行了描述。

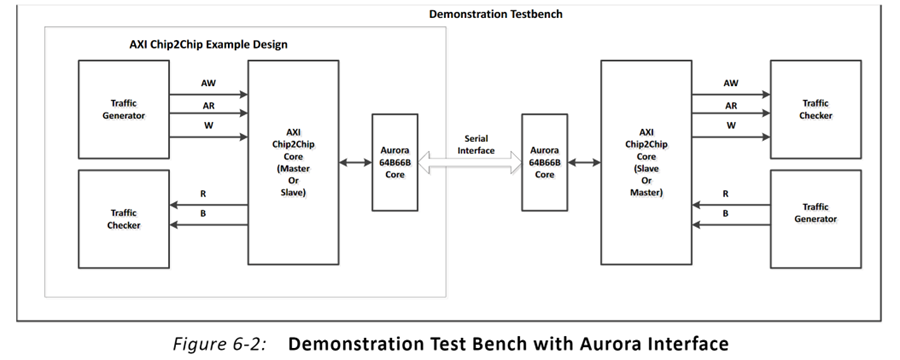

官方给出的TestBench仿真模型如下所示：

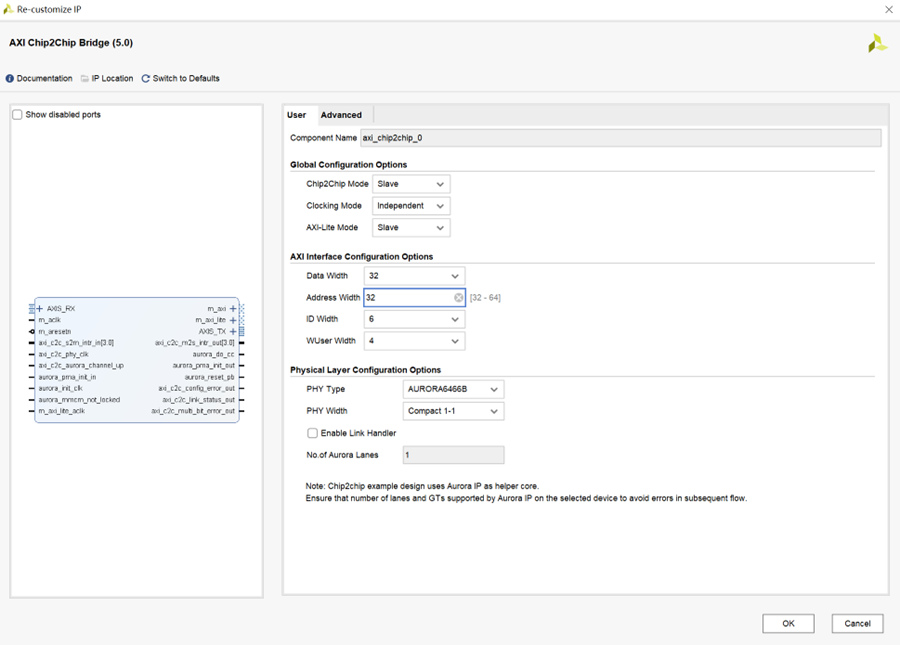

在本次设计中，针对IP的设置如下所示：

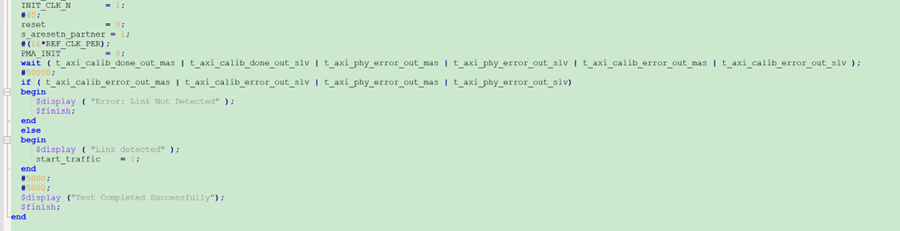

对于IP核的配置主要更改了Chip2Chip Mode和AXI_Lite Mode。然后使用官方提供的tb文件进行仿真。在仿真前先观察官方tb文件中的几个信号。

通过这段代码可以看出，仿真中主要需要观察的几个信号和其功能分别为：

信号名称	功能
t_axi_calib_done_out_mas	主设备通信完成
t_axi_calib_error_out_mas	主设备通信错误
t_axi_calib_done_out_slv	从设备通信完成
t_axi_calib_error_out_slv	从设备通信错误
axi_c2c_link_error_out_mas	c2c连接错误
aurora_rx_p_mas、aurora_rx_n_mas	Aurora主设备接收
aurora_tx_p_mas、aurora_tx_n_mas	Aurora主设备发送
start_traffic	测试完成标志位

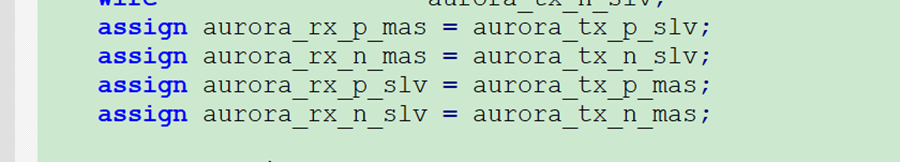

在仿真文件中，为了体现出数据交互的效果，在进行赋值时，将输入输出直接相连。

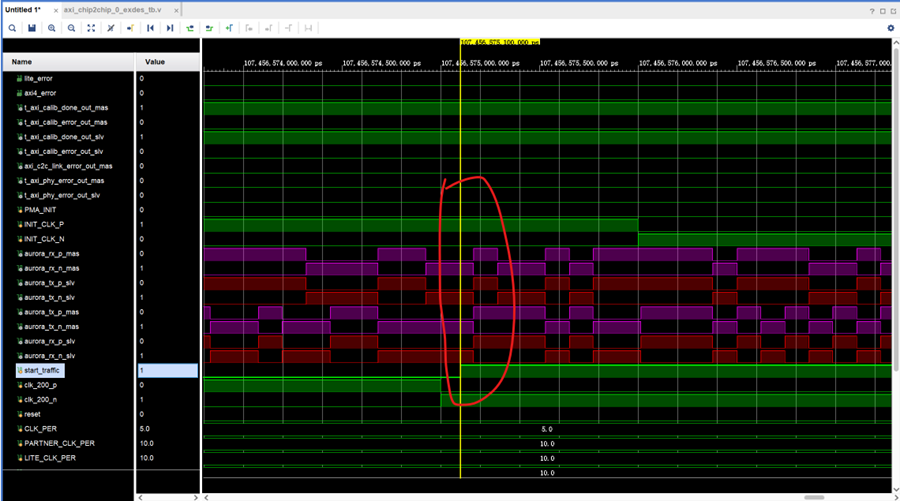

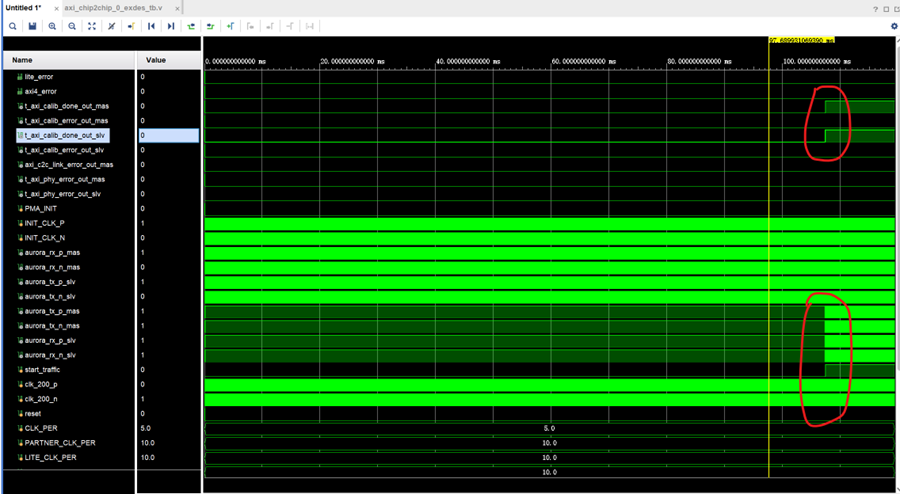

仿真结果如下所示。（*注：官方提供的demo仿真时间很长！！！！从仿真图也可以看出大概需要运行1秒多的时间才能看到仿真结果，一般配置的电脑光这个仿真大概要跑一两个小时，所以请耐心等待！！！！）


从上述两个仿真结果可以看出，主设备和从设备分别练成了连接，并且完成连接后传输一段数据后start_traffic拉高，表示传输过程完成并且未出现错误。
此文只是针对IP核的基础功能和验证方法进行了描述，如果因为项目需要，可能涉及到内部的改动，如果有问题可以评论一起进行讨论学习。文中如有错误请批评指正。
