SW插件导出urdf文件

安装URDF插件

插件下载链接：SW_URDF
下载插件后按照提示安装到一个文件夹路径下（任意）。

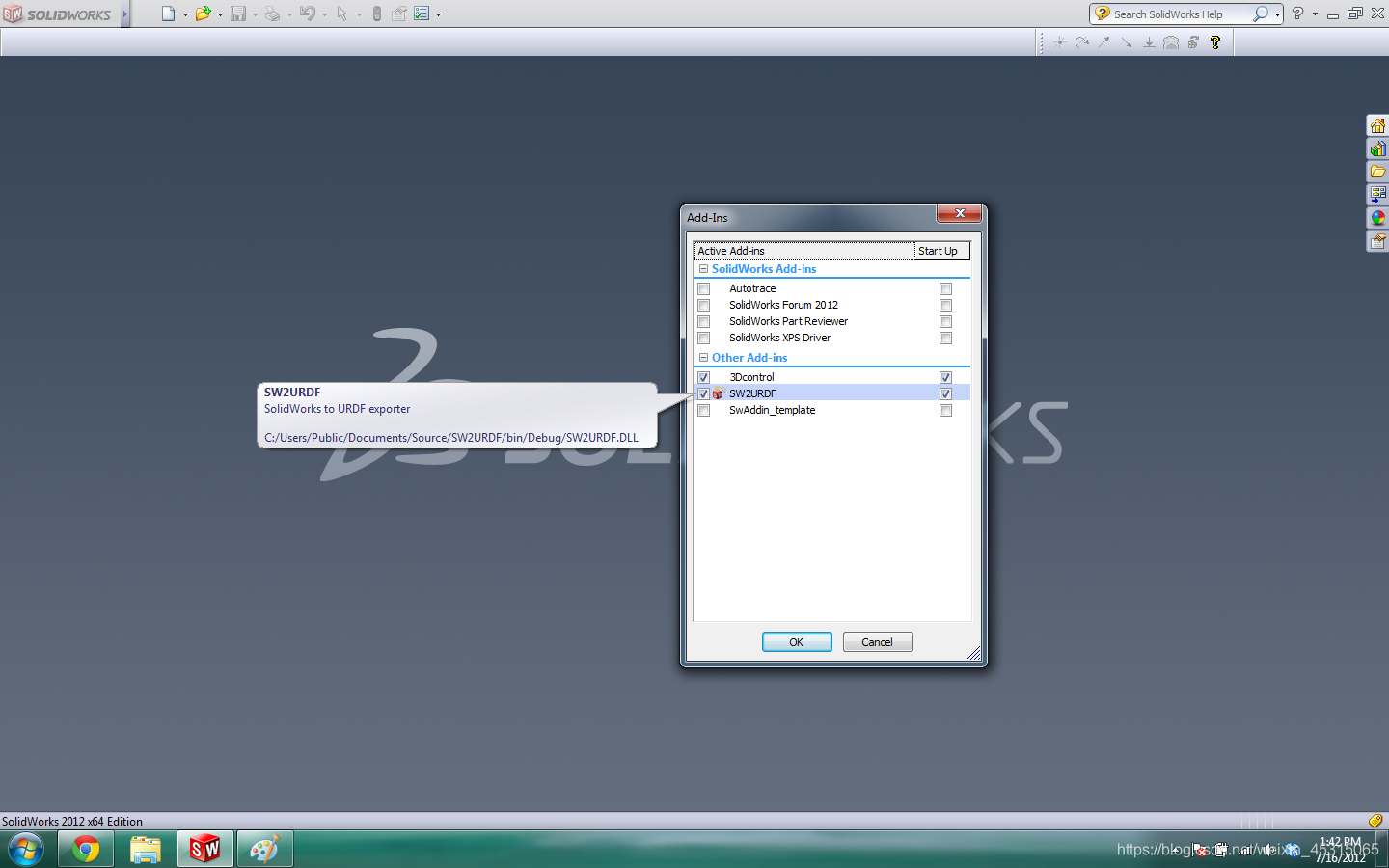

然后打开SW------->进入模型或者装配图工作空间--------->打开插件
在这里插入图片描述

导出教程

此过程参考古月居老师的视频：SW导出URDF教程
