1. 引言

2. 定子绕组端电压约束条件

3.最佳移相电容计算

4.三相感应电动机在静止坐标系的数学模型

5. 仿真分析实例

6. 总结

7. 参考文献

1. 引言

三相感应电动机通常设计用于三相电源，但在受输、配电系统的限制情况下，城市居民用电和大多数农村及边远地区的用电为单相交流电。还有是在一些特殊情况下，如临时或移动的应用场合、三相电源发生故障时、老旧工业设备的节能改造、特殊环境下的电力供应不稳定地区，可能只有单相电源可用。在这些情况下，使用三相感应电动机可以在不增加额外电源转换设备的情况下提供动力，保证设备的基本运行，减少能源消耗，降低整体的电力消耗。另外，由于受到结构的限制，额定功率大于 0.5kw 时，采用单相感应电动机是不经济的。三相感应动机的材料利用率高、性能稳定、对称运行时效率较高且开发时间短以及有较大的功率定额。因此，对三相感应电动机在单相电源上运行的情况进行研究具有重要的实际意义和应用价值。

通过连接适当的移相元件及改变电机定子接线方式是三相电机在单相电源上运行的有效途径。采用电容器作为移相元件，是三相感应电动机在单相电源供电时实现基本对称运行或对称运行的最简单而实用的方法。在单相电源供电时以电容器作为移相元件的三相感应电动机，简称三绕组单相电容电动机。三相绕组单相电容电动机 ,可以按性能要求专门设计，这时三相绕组可能是匝数各不相同的不对称绕组；也可用三相感应电动机改装，或是把电机设计成三、单相电源通用的，这时定子绕组是对称三相绕组。对于上述方法的应用，已提出了多种接线方式，有定子绕组的接线为 $\Delta$ 形，把单相电源和移相器连接到定子 $\Delta$ 接法不同的相端，使三相感应电动机在单相供电系统下起动和运行的 $\Delta$ 形接法；也有定子绕组的接线为 Y形，把单相电源和移相器分别接在不同相间的 Y 形接法；有拆开绕组的采取电容移相器的 Semihex TM 接法和 Smith 接法。以上四种接线方法的优点较突出，是实际中常见或可以推广应用的接线方法。

本文对三相绕组 Y 接法单相电容电动机的瞬态过程进行仿真分析。为了得到瞬态特性，提出了三相绕组 Y接法单相电容电动机在αβ坐标系下的瞬态数学模型，用Matlab编程和建立仿真模型通过实例对该电动机的瞬态过程进行仿真计算，对仿真结果进行了分析。该电动机能否在最小不平衡条件下运行，与电容的数值密切相关。用对称分量法分析了三相绕组单相电容电动机最小不对称运行时需要满足的条件，并由此初步计算电容的数值，然后通过仿真计算较准确地确定电容的数值。

2. 定子绕组端电压约束条件

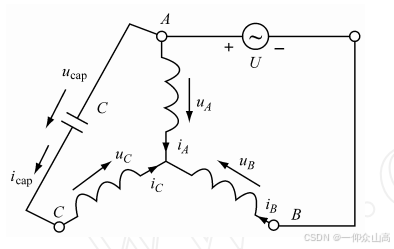

三绕组单相电容电动机在 Y 形接法时的接线图如图1所示。图中标明了电源电压的瞬时极性以及定子三相绕组和电容器的电压、电流的正方向。

图1. 三绕组单相电容电动机定子Y形连接图

根据基尔霍夫电压定律和电流定律列出电相三相绕组的端点方程：

$u_{A}-u_{B}=u^{}\\u_{A}-u_{C}=u_{cap}\\i_{A}+i_{B}+i_{C}=0$ （1）

式中 u ———单相电源电压； u cap ———电容电压 ,

$u_{cap}=\frac{1}{C}\int i_{C} dt$ （2）

由式 ( 1 ) 中的第 3 式知，零序电流为零，则零序电压必为零，故

$\begin{matrix}u_{A}&+&u_{B}&+&u_{C}&=&0\end{matrix}$ （3）

由式 ( 1 ) 和式 ( 3 ) 可得 Y 接法单相电容电动机中三相绕组端电压的约束条件：

$u_{A}=\frac{1}{3}(u+u_{\mathrm{cap}})\\u_{B}=\frac{1}{3}u_{\mathrm{cap}}-\frac{2}{3}u\\u_{C}=\frac{1}{3}u-\frac{2}{3}u_{\mathrm{cap}}$ （4）

根据 ABC 坐标系 →αβ坐标系的变换关系和反变换关系 , 可导出三相绕组 Y 接法单相电容电

动机在 αβ坐标系下等效定子绕组端电压的约束条件：

$\begin{gathered} u_{\alpha s}=\frac{1}{\sqrt{6}}u-\frac{1}{6C}\int i_{\alpha s}dt-\frac{\sqrt{3}}{6C}\int i_{\beta s}dt \\ u_{\beta s}=-\frac{\sqrt{2}}{2}u-\frac{\sqrt{3}}{6C}\int i_{\alpha s}dt-\frac{1}{2C}\int i_{\beta s}dt \end{gathered}$ （5）
