💥1 概述

在信号处理中，匹配滤波器可用来解调基频带脉冲信号，基频带脉冲信号意指信号内容为同一波形信号乘上一个常数，在每个周期出现，每个周期中代表着或多或少的信息量。匹配滤波器解调出的结果具有最高的SNR。

匹配滤波器需要先前知道:

发送的信号
信号的同步

才能解调出传送的信号。

此外，匹配滤波器也可以用于模式识别、相似度测试。

一、引言

雷达在现代军事和民用领域都有着广泛的应用，如军事上的目标探测、定位和跟踪，民用的气象预报、航空管制等。在雷达信号处理中，匹配滤波和脉冲压缩技术是提高雷达性能的关键技术，本研究文档旨在深入探讨这两项技术。

二、雷达工作原理简述

雷达是英文“Radar”的音译，源于“radiodetectionandranging”的缩写，意为无线电探测和测距，也就是用无线电的方法发现目标并测定其空间位置，也被称为“无线电定位”。它利用电磁波探测目标，具体工作流程如下：
- 雷达发射机产生符合要求的雷达波形（RadarWaveform），然后经馈线和收发开关由发射天线辐射出去。
- 发射的电磁波对目标进行照射，目标会将一部分电磁波反射回来。
- 反射回来的电磁波经接收天线和收发开关由接收机接收，对雷达回波信号做适当处理就可以获知目标的相关信息，如目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。

三、匹配滤波

（一）匹配滤波器概念

匹配滤波器是一种特殊的滤波器。它的主要作用在于可以最大程度地增强信号的相关性并且减小噪声的影响，从而用于检测所需的信号。这一特性使得在雷达信号处理中，匹配滤波器能够有效提高目标检测的准确性和可靠性。

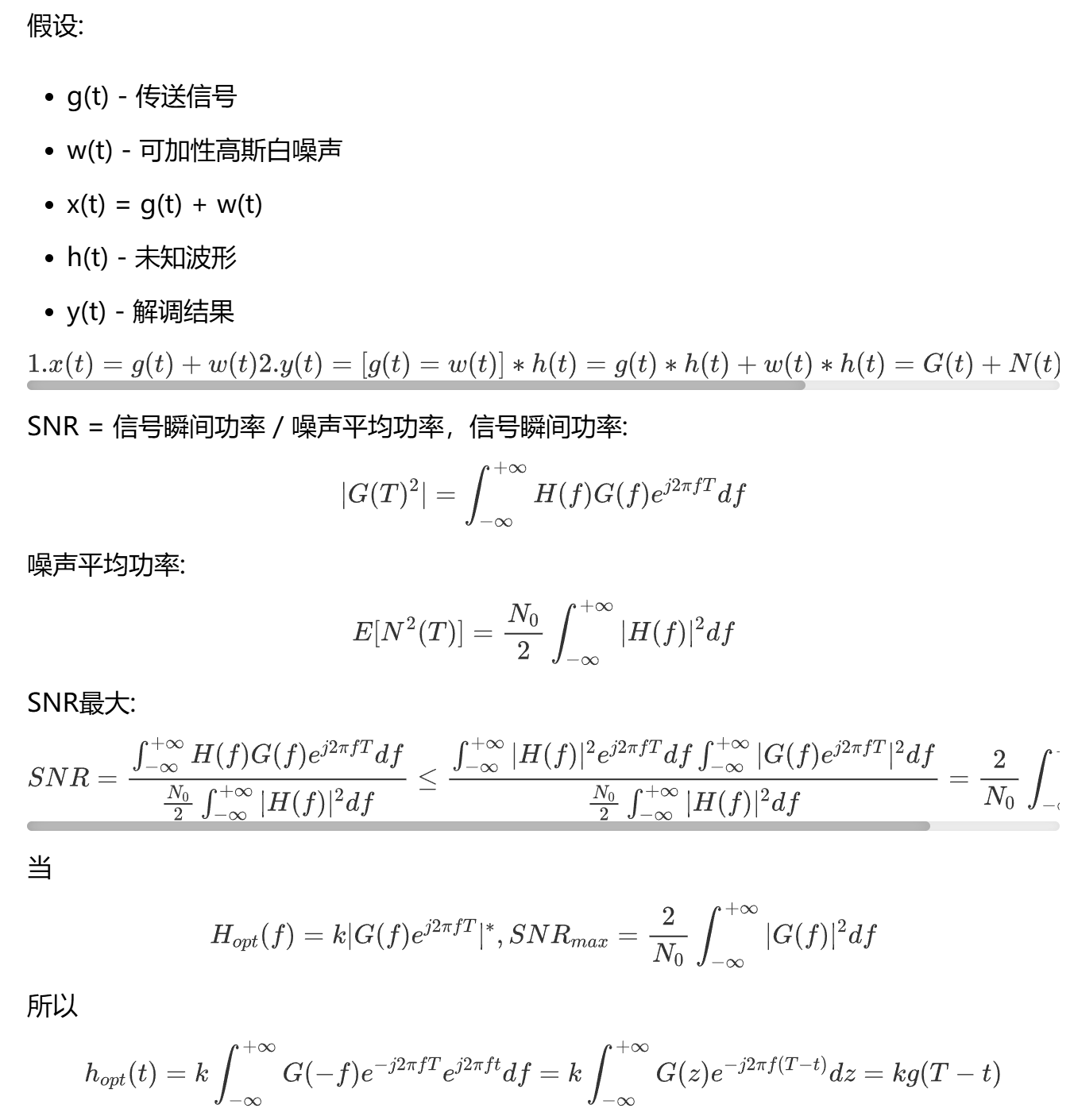

（二）匹配滤波器的数学原理

对于信号s(t)s(t)，其匹配滤波器的时域脉冲响应h(t)h(t)为h(t)=s∗(T−t)h(t)=s∗(T−t)（其中TT是使滤波器物理可实现所附加的时延，理论分析时，可令T=0T=0）。通过这样的滤波器，能够在信号处理过程中实现对信号的优化处理，提高信号与噪声的比值等性能。

四、脉冲压缩

（一）脉冲压缩的概念

普通脉冲在雷达作用距离与距离分辨率上存在自我矛盾。脉冲压缩技术就是为了解决这一矛盾而提出的，它通过优化信号脉冲的宽度和形状，使得信号在接收端的接收窗口中达到最大峰值，从而提高雷达信号的分辨率。在脉冲压缩雷达体制中，采用宽脉冲发射以提高发射的平均功率，保证足够大的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲，以提高距离分辨率。

（二）线性调频（LFM）信号在脉冲压缩中的应用

1. LFM信号的数学表达式

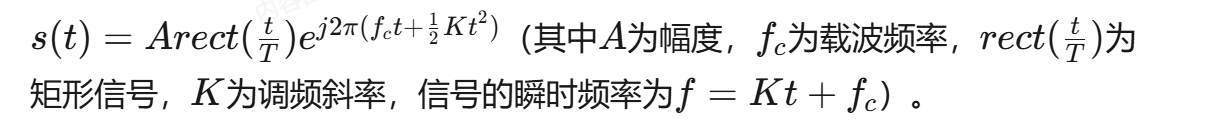

线性调频（LFM）信号是脉冲压缩雷达最常见的调制信号。其数学表达式为

2. LFM信号的产生与特性

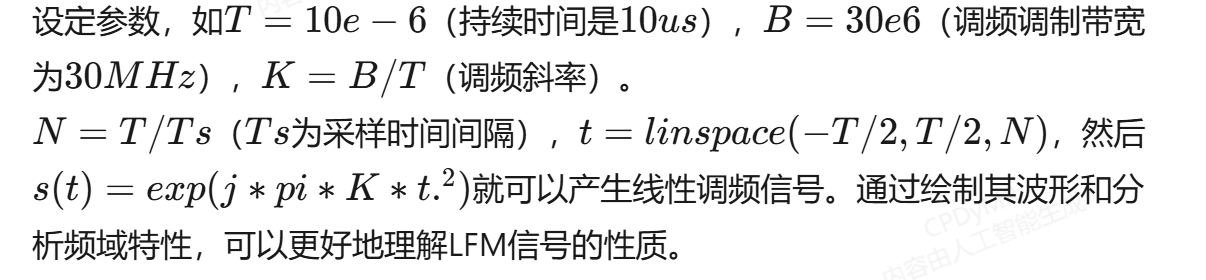

在Matlab中，可以通过以下方式产生LFM信号（示例代码）：

3. LFM信号的脉冲压缩过程

当LFM信号经过匹配滤波器进行脉冲压缩时，根据理论分析，输出信号具有特定的形式。在Matlab中可以进行如下仿真：
- 首先确定匹配滤波器的脉冲响应h(t)h(t)，对于LFM信号，h(t)=exp(−j∗pi∗K∗t.2)h(t)=exp(−j∗pi∗K∗t.2)。
- 然后通过卷积运算so(t)=conv(s(t),h(t))so(t)=conv(s(t),h(t))得到经过匹配滤波器后的输出信号。
- 分析输出信号的特性，如脉冲宽度的变化等。压缩前脉冲宽度TT和压缩后的脉冲宽度之比通常称为压缩比DD，DD也等于LFM信号的时宽频宽积。例如，当tT≤tT≤时，包络近似为辛克（sincsinc）函数，其第一零点坐标等特性也可以通过理论和仿真分析得出。

五、匹配滤波与脉冲压缩的关系

匹配滤波在脉冲压缩过程中起着至关重要的作用。脉冲压缩通常是通过匹配滤波器来实现的，利用匹配滤波器的特性，能够将宽脉冲信号在接收端有效地压缩为窄脉冲，从而提高雷达的距离分辨率。同时，匹配滤波器对信号相关性的增强和噪声抑制作用，也有助于在脉冲压缩过程中提高信号的质量，使得目标检测更加准确。

六、结论

匹配滤波和脉冲压缩技术在雷达信号处理中是相辅相成的。通过匹配滤波实现脉冲压缩，能够解决雷达作用距离与距离分辨率之间的矛盾，提高雷达系统的整体性能。在未来的雷达技术发展中，随着对雷达性能要求的不断提高，匹配滤波和脉冲压缩技术也将不断发展和优化，如探索新的调制信号形式、改进匹配滤波算法等，以适应更加复杂的应用场景。

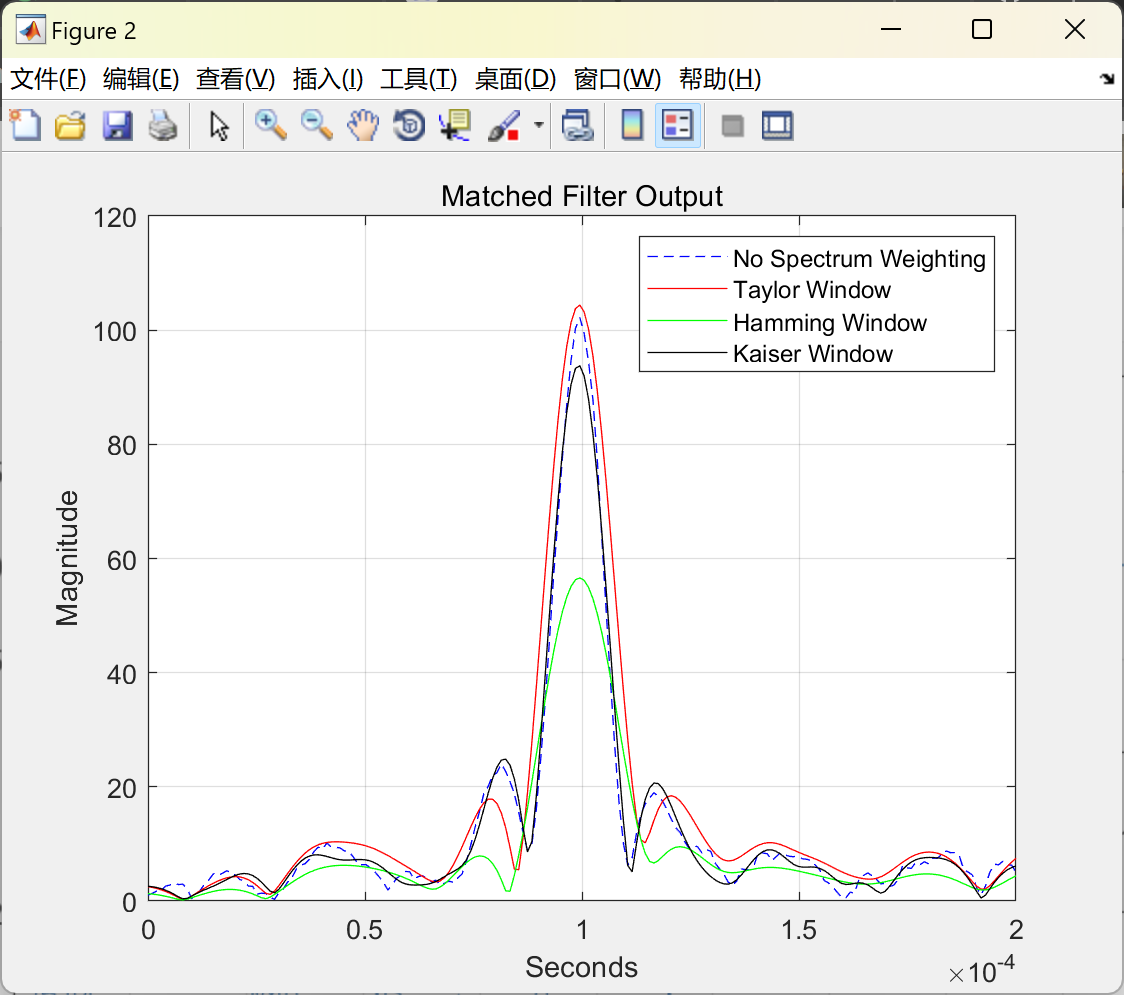

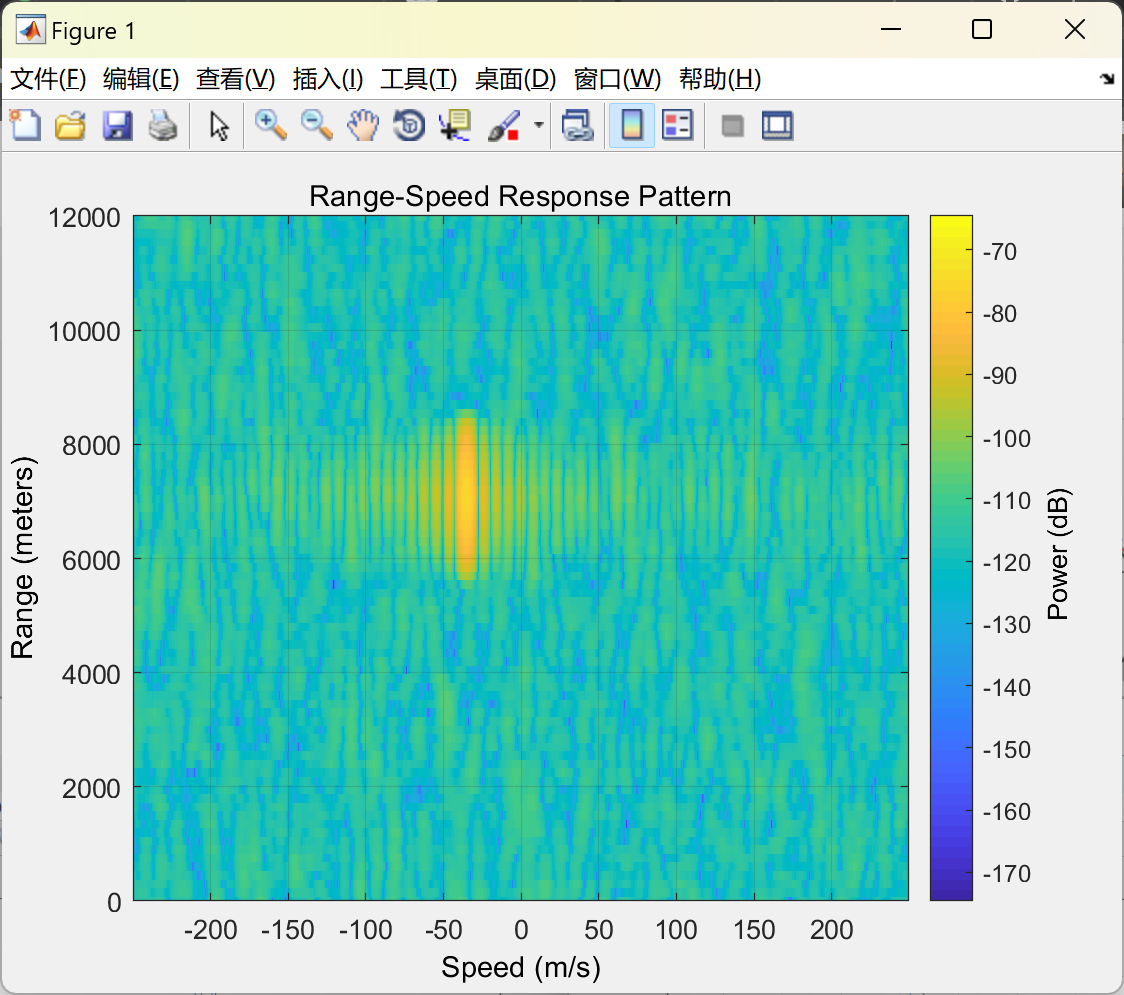

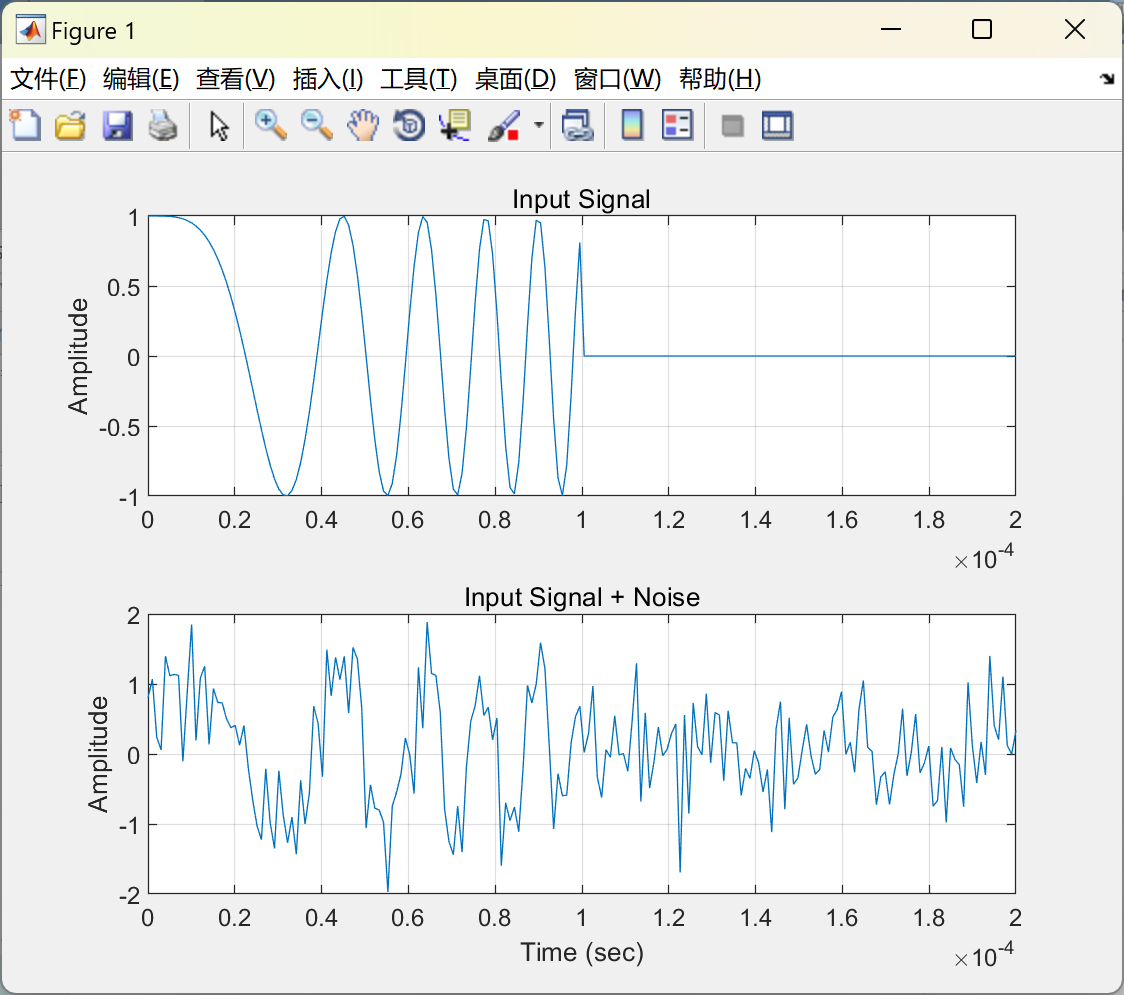

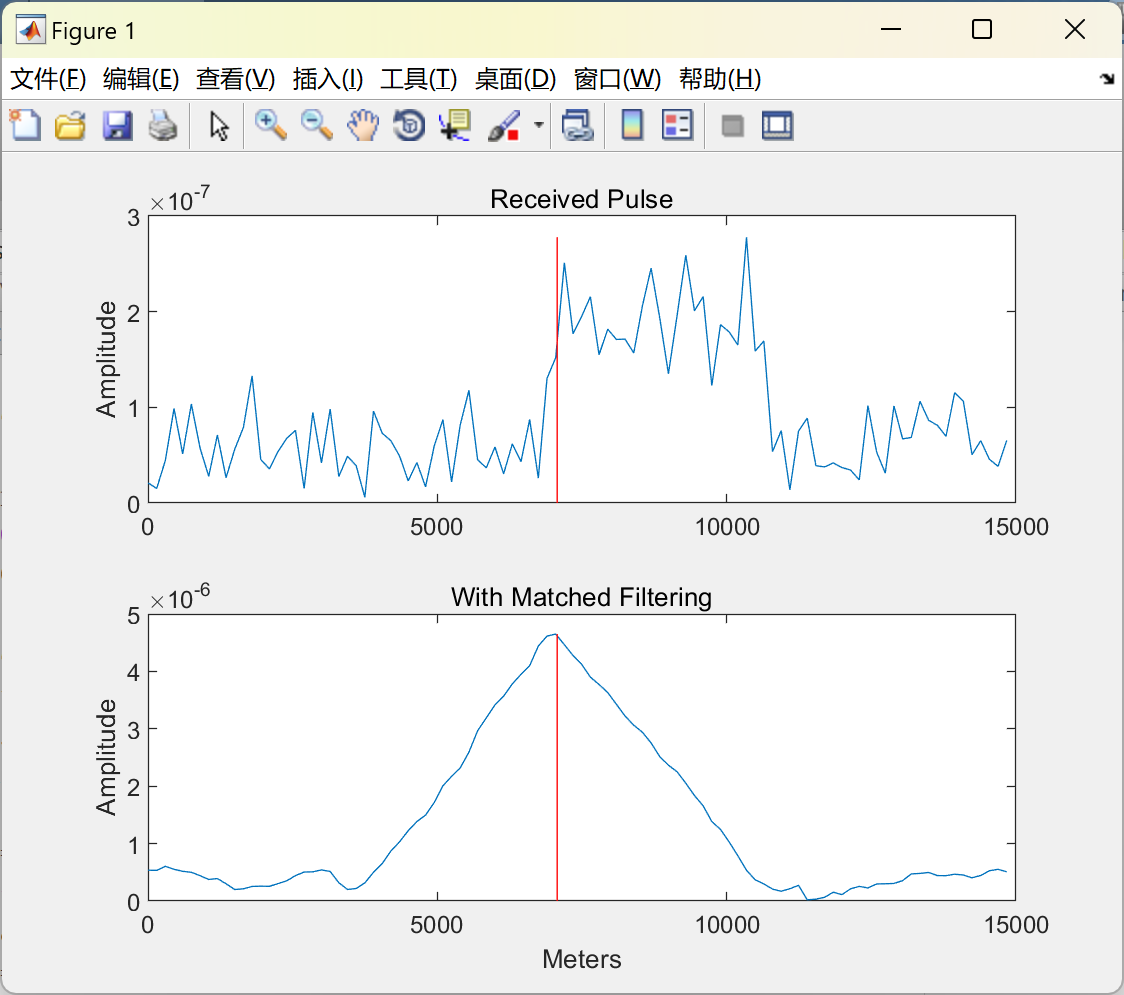

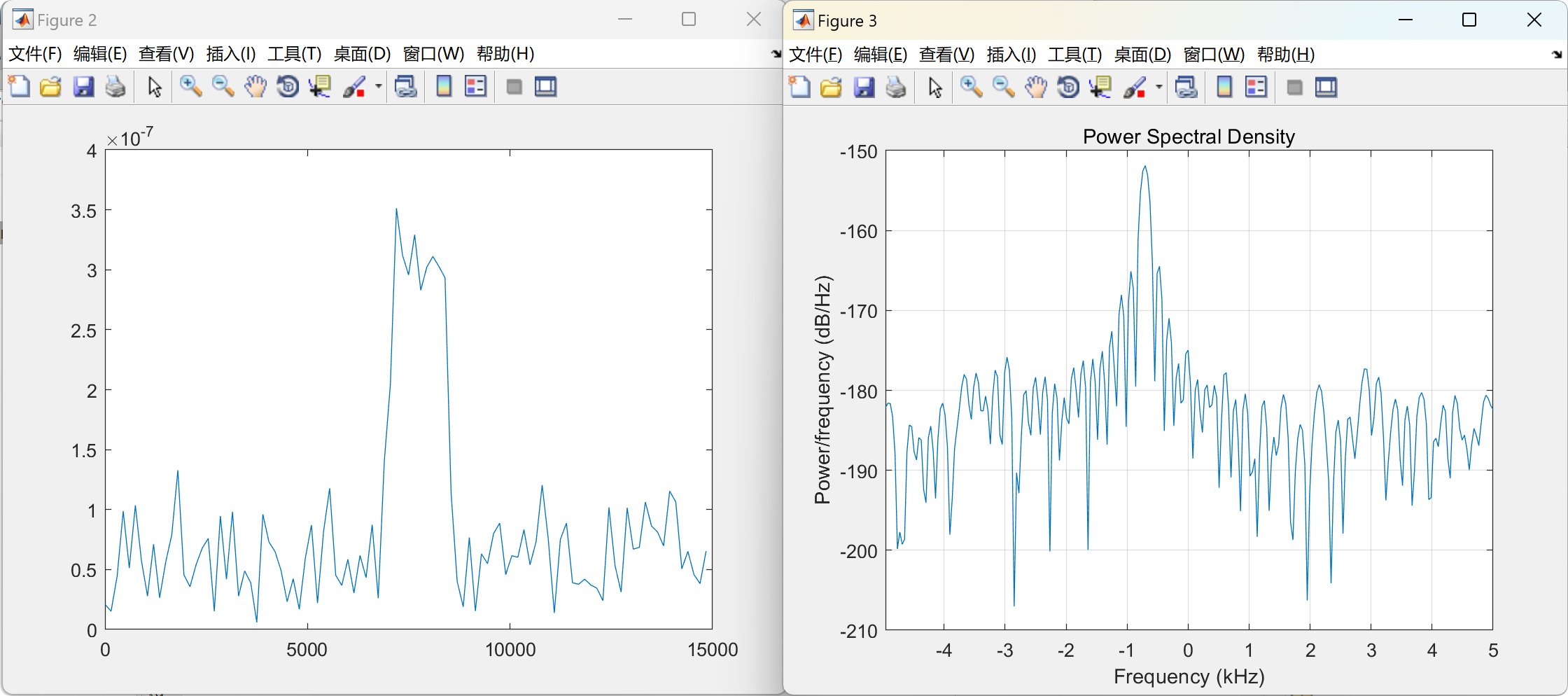

📚2 运行结果

部分代码：

antenna = phased.IsotropicAntennaElement('FrequencyRange',[1e8 10e9]);
transmitter = phased.Transmitter('Gain',20,'InUseOutputPort',true);
txloc = [0;0;0];
tgtloc = [5000;5000;0]; % Radial Dist ~= 7071 m
tgtvel = [25;25;0]; % Radial Speed ~= 35.4 m/s
target = phased.RadarTarget('Model','Nonfluctuating','MeanRCS',1,'OperatingFrequency',fc);
antennaplatform = phased.Platform('InitialPosition',txloc);
targetplatform = phased.Platform('InitialPosition',tgtloc,'Velocity',tgtvel);
radiator = phased.Radiator('PropagationSpeed',c,...
'OperatingFrequency',fc,'Sensor',antenna);
channel = phased.FreeSpace('PropagationSpeed',c,...
'OperatingFrequency',fc,'TwoWayPropagation',false);
collector = phased.Collector('PropagationSpeed',c,...
'OperatingFrequency',fc,'Sensor',antenna);
receiver = phased.ReceiverPreamp('NoiseFigure',0,...
'EnableInputPort',true,'SeedSource','Property','Seed',2e3);
