通过在HSV颜色空间中进行阈值处理来检测图像中的彩色区域研究（Matlab代码实现）

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

基于HSV颜色空间的彩色区域检测研究

一、HSV颜色空间的基本原理与特性

二、HSV阈值处理的技术实现

三、算法研究现状与应用领域

四、HSV与其他颜色空间的对比分析

五、光照鲁棒性研究与优化策略

六、结论与未来方向

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

---

💥1 概述

基于HSV颜色空间的彩色区域检测研究

通过在HSV颜色空间中进行阈值处理来检测图像中的彩色区域，这个脚本演示了如何在图像中找到特定颜色的对象。在这个例子中，我使用的是标准洋葱、辣椒或孩子图像，但您也可以选择自己的彩色图像。然后我将图像分离成其组成的色调、饱和度和值颜色波段。接下来，我会询问您想要找到什么颜色（红色、绿色、黄色、白色等）。根据您的选择，我会计算相应的阈值，并最终找到您指定颜色区域的掩模。提示将逐步指导您完成演示，以确保您能够轻松地使用脚本来找到所需的颜色区域。最后，我将这个掩模与原始图像相乘，以显示只显示所请求的颜色的图像，其他部分都被涂黑，帮助您更清晰地观察到所需的颜色区域。

在图像处理中，使用HSV（色相、饱和度、值）颜色空间来进行阈值处理是一种常见的方法。HSV颜色空间将颜色表示为色相（H）、饱和度（S）和值（V）三个分量，可以更好地表示颜色的属性。

以下是使用HSV颜色空间进行阈值处理来检测图像中的彩色区域的一般步骤：

1. 将原始图像从RGB颜色空间转换为HSV颜色空间。这可以通过使用通用的颜色转换公式来实现。

2. 根据你想要检测的特定颜色，选择合适的HSV阈值。你可以通过手动尝试不同的阈值来找到最佳结果，或者根据颜色的特征进行自动计算。

   - 色相（H）：表示颜色在光谱上的位置。选择与你要检测的颜色相近的色相范围。
   - 饱和度（S）：表示颜色的纯度或强度。选择适当的饱和度范围，以过滤掉过于灰暗或过于鲜艳的颜色。
   - 值（V）：表示颜色的亮度。选择适当的亮度范围，以过滤掉太暗或太亮的颜色。

3. 使用选择的HSV阈值对图像进行阈值处理。将图像中符合阈值条件的像素设置为白色（或其他指定的颜色），而不符合阈值条件的像素设置为黑色（或其他指定的颜色）。

4. 可选择进行附加的形态学操作，如腐蚀（Erosion）和膨胀（Dilation），来进一步改善结果。这些操作有助于去除噪点或连接分离的彩色区域。

5. 在处理后的图像中，检测白色区域（彩色区域）的连通区域。可以使用图像处理算法（如连通区域标记）来找到和提取每个彩色区域的边界。

这只是一个一般的步骤示例，并不涵盖所有可能的情况。对于更具体的图像处理任务，你可能需要根据实际情况进行调整和改进。

一、HSV颜色空间的基本原理与特性

HSV（Hue, Saturation, Value）是一种基于人眼视觉感知的颜色模型，由色相（H）、饱和度（S）和明度（V）三个独立分量构成，其核心优势在于将亮度信息与颜色信息分离，从而提升对光照变化的鲁棒性。

1. 分量定义：

   • 色相（Hue） ：表示颜色的基本属性，以角度值（0°-360°）覆盖红、橙、黄、绿、青、蓝、紫的连续色环，0°对应红色，120°对应绿色，240°对应蓝色。
   • 饱和度（Saturation） ：描述颜色纯度（0%-100%），值越高颜色越鲜艳，越低则越接近灰色。
   • 明度（Value） ：决定颜色的明暗程度（0%-100%），0%为纯黑，100%为最亮。

2. 核心优势：

   • 亮度分离：V分量独立于H和S，使得颜色处理不受光照强度干扰，适用于光照不均场景。
   • 直观性：与人眼感知接近，便于手动或自动调整颜色阈值。

二、HSV阈值处理的技术实现

1. 基本流程：

   • 步骤1：颜色空间转换
     将RGB图像转换为HSV空间，常用工具包括OpenCV的cv2.cvtColor()或Matlab的rgb2hsv()函数。



   • 步骤2：阈值设定
     根据目标颜色定义H、S、V的上下限。例如，红色区域H范围可设为[0°-10°]和[170°-180°]，S>30%，V>20%。
   • 步骤3：生成掩膜
     使用cv2.inRange()函数根据阈值生成二值掩膜，目标区域为白色（255），背景为黑色（0）。
   • 步骤4：后处理
     形态学操作（腐蚀、膨胀）去除噪声，连通区域分析提取目标边界。
   • 步骤5：结果融合
     将掩膜与原图相乘，仅保留目标颜色区域。

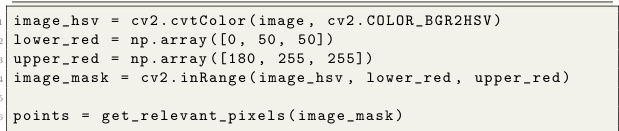

2. 代码示例（基于OpenCV）：

   import cv2
   import numpy as np
   # 转换至HSV空间
   hsv_img = cv2.cvtColor(rgb_img, cv2.COLOR_BGR2HSV)
   # 定义红色阈值
   lower_red = np.array([0, 50, 50])
   upper_red = np.array([10, 255, 255])
   mask = cv2.inRange(hsv_img, lower_red, upper_red)
   # 形态学处理
   kernel = np.ones((5,5), np.uint8)
   mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)
   # 提取目标区域
   result = cv2.bitwise_and(rgb_img, rgb_img, mask=mask)


三、算法研究现状与应用领域

1. 典型应用案例：

   • 交通标志检测：通过H和S通道阈值分割，结合形态学滤波与连通域分析，成功识别高饱和度标志。
   • 农业检测：核桃污渍识别中，统计洁净表皮与污渍区域的V分量均值差异，设定自适应阈值实现分割。
   • 射击靶面识别：HSV粗提取绿色靶面后，结合Otsu算法精细化处理，提升光照鲁棒性。

2. 性能优化方向：

   • 自适应阈值：利用统计方法（如MAD标准差）动态调整阈值，减少人工干预。
   • 多算法融合：HSV与Otsu、CLAHE等结合，提升复杂光照下的分割精度。

四、HSV与其他颜色空间的对比分析

颜色空间	核心特点	适用场景	局限性
RGB	基于三原色叠加，设备相关	显示设备、基础图像处理	光照敏感，分量相关性高
HSV	亮度分离，符合人眼感知	光照不均、颜色分割	色域较窄，高光区易失真
LAB	色域广，设备无关	颜色校正、高精度检测	计算复杂度高，实时性差

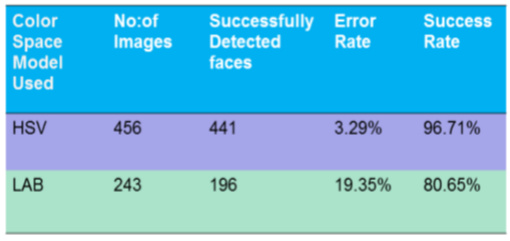

实验数据支持：HSV在人脸检测中的成功率（96.71%）显著高于LAB（80.65%），但在农业图像分割中LAB表现更优。

五、光照鲁棒性研究与优化策略

1. 挑战与解决方案：

   • 阴影干扰：通过动态阈值模型分析阴影程度，结合纹理特征减少误判。
   • 高光区处理：舍弃V通道，仅依赖H和S进行颜色识别。
   • 局部自适应：将图像分区域处理，光照均匀区用Otsu，复杂区用HSV。

2. 增强技术：

   • 直方图均衡化：在HSV空间提升对比度，便于后续分割。
   • CLAHE增强：针对亮度通道进行限制对比度调整，减少过曝/欠曝影响。

六、结论与未来方向

1. 优势总结：

   • HSV在颜色分离和光照鲁棒性方面表现突出，尤其适用于工业检测、农业分拣等场景。
   • 结合传统图像处理算法（如形态学、Otsu）可进一步提升精度。

2. 未来研究方向：

   • 智能阈值选择：基于机器学习或深度学习实现自适应阈值。
   • 多模态融合：HSV与深度特征（如CNN）结合，提升复杂场景下的检测鲁棒性。
   • 实时性优化：针对嵌入式设备开发轻量级HSV处理算法。

📚2 运行结果

部分代码：

    maskedImageR = coloredObjectsMask .* rgbImage(:,:,1);
    maskedImageG = coloredObjectsMask .* rgbImage(:,:,2);
    maskedImageB = coloredObjectsMask .* rgbImage(:,:,3);
    % Show the masked off red image.
    subplot(3, 3, 4);
    imshow(maskedImageR);
    title('Masked Red Image', 'FontSize', fontSize);
    % Show the masked off saturation image.
    subplot(3, 3, 5);
    imshow(maskedImageG);
    title('Masked Green Image', 'FontSize', fontSize);
    % Show the masked off value image.
    subplot(3, 3, 6);
    imshow(maskedImageB);
    title('Masked Blue Image', 'FontSize', fontSize);
    % Concatenate the masked color bands to form the rgb image.
    maskedRGBImage = cat(3, maskedImageR, maskedImageG, maskedImageB);
    % Show the masked off, original image.
    subplot(3, 3, 8);
    imshow(maskedRGBImage);

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]刘瑞林,杨晨晖.HSV色彩空间中的多阈值车牌定位分割方法[J].福建电脑, 2008(1):14-14.DOI:10.3969/j.issn.1673-2782.2008.01.009.

[2]刘永波,雷波,胡亮,et al.机器视觉在HSV颜色空间下稻瘟病病程分级判定研究[J].农学学报, 2020, 10(10):8.DOI:10.11923/j.issn.2095-4050.cjas20190700108.
