【Unity Shader】（６）凹凸映射 实现材质的 法线贴图 和 高度图（Normal Map And Height Map）

在Unity Shader中用法线贴图和高度图来实现凹凸映射

1、凹凸映射概念

凹凸映射，在不改变顶点位置的前提下，修改模型表面的法线方向，为模型提供更多的细节。

2、凹凸映射的 2 种方法

• 高度纹理（Height Map）

使用一张高度纹理来模拟表面位移（Displacement），然后得到一个修改后的法线值。此方法也叫做高度映射（Height Mapping）。
颜色越浅，越向外凸；颜色越深，越向内凹。能明确表面的凹凸信息，缺点是计算复杂。

• 法线纹理（Normal Map）

使用一张法线纹理来直接存储表面法线。此方法也叫做法线映射（Normal Mapping）。用于存储表面的法线向量，法线向量的取值范围为 [ -1 , 1] 。但是像素分量的取值范围是 [ 0 , 1]，因此需要进行以下两个映射：

• 贴图属性

• UnpackNormal是unity内置的函数（在后面⑥定义片元着色器中会出现）。当我们把贴图纹理设置为Normal map类型时，该函数可以得到正确的法线方向。
  不仅如此，Unity还可以根据不同平台来调整Normal的细节，使用UnpackNormal函数针对不同压缩格式对法线纹理进行正确采样。（目前存在DXT1、DXT5、DXT5nm的格式，DXT3以及被弃用——Tech-Artists）
  可以在UnityCG.cginc之中找到UnpackNormal的具体定义：

inline fixed3 UnpackNormal(fixed4 packednormal)
{

#if defined(UNITY_NO_DXT5nm)
    return packednormal.xyz * 2 - 1;
#else
    return UnpackNormalmapRGorAG(packednormal);
#endif
}

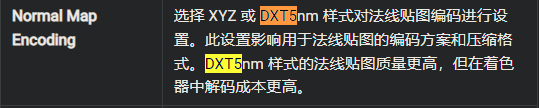

代码中可以看到我们可爱的Unity并不能识别除了DXT5nm以外的贴图格式，因此翻阅官方文档然后直接Ctrl-F搜索DXT得到如下结果：

说明在unity之中可以有2个选择，包括XYZ和DXT5nm，且更改法线编码时，最好直接在Unity的项目设置中，而不是在CG Shader代码中，否则解码成本会增加。

• 根据下图可以看到，如果我们把类型设置为Normal map，将会出现Create from Grayscale的选项。这个选项的主要作用是可以将我们的先前讲到的 高度图 转换为 法线贴图，方便我们进行法线处理。
  不仅如此，Unity给予了我们两种滤波器：
  ①Sharp——使用Sobel滤波来生成法线
  ②Smooth

3、法线纹理的坐标空间

• 模型空间的法线纹理（Object-Space Normal Map）

对于先前的纹理映射和纹理贴图之中，我们可以直到，要在CG语言中实现相应效果，不可或缺的是纹理的坐标空间（是ObjectSpace还是WorldSpace？）。而对于法线纹理的坐标空间来说，有个直接点的想法是——将修改后的模型空间中的表面法线存储在一张纹理中。（这样一来就可以结合前面“纹理贴图”一样实现凹凸效果。代码部分会加以证明。）这种纹理被称为——模型空间的法线纹理（Object-Space Normal Map）。

• 模型顶点的切线空间（Tangent Space）

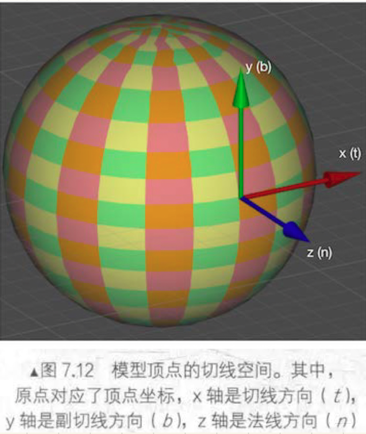

然而，实际上我们真正使用的是——模型顶点的切线空间（Tangent Space）。具体解释如下：
对于模型的每一个顶点，都有属于自己的切线空间，这个切线空间的原点就是顶点本身。
Z轴是顶点的法线方向 n
X轴是顶点的切线方向 t
Y轴是由顶点的切线和法线叉积而得

代码开始

在切线空间下计算

① 在Properties属性下添加Bump法线纹理的属性，以及用于控制凹凸程度的属性

Properties{

	_Color("Base Color",Color) = (1,1,1,1)
	_MainTex("Main Tex",2D) = "white" {
   }
	_BumpMap("Normal Map", 2D) = "bump"{
   }
	_BumpScale ("Bump Scale",Float) = 1.0
	_Specular("Specular",Color) = (1,1,1,
