前言

在系列文章第一篇《免疫组库数据分析(一):windows 系统下MiXCR的安装和使用》讲解了5’RACE实验数据如何在Window系统下进行初步的比对拼接与输出文件操作。本篇将讲解如何利用Excel对CDR3克隆子输出文件进行分析。按照数据清洗、数据筛选及计算分析方面进行如下分析

  1. 选择目的TCR链序列
  2. 去除无效CDR3序列
  3. 重新计算每一个克隆的所占比例
  4. 计算克隆子中V、J基因的使用频率(Clone counts水平与Clone types水平)
  5. 计算VJ 组合的使用频率(Clone counts水平与Clone types水平)
  6. 计算免疫组库CDR3的氨基酸长度分布
  7. 计算免疫组库CDR3的20种氨基酸使用频率
  8. 计算免疫组库的CDR3的多样性

数据来源

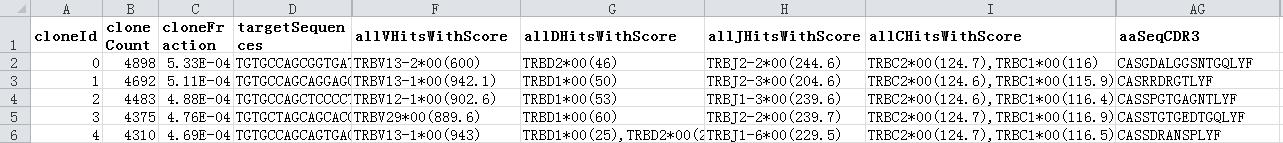

本篇数据选用小鼠5‘RACE TCRB 免疫组库数据,数据文本格式为txt格式。直接用excel 表格打开

在这里插入图片描述

参数:

CloneID:每一个克隆子的ID号,按照Clone Count的数量从大往下排列

CloneCunts:每一个克隆子的couts数,可理解为Reads数。

cloneFraction: 每一个克隆子所占的比例

TargetSequnces:每一个克隆子的所检测到的DNA序列.

all V hits withScore:每一个克隆子的比对到的不同V基因及其分数

allD HitsWithScore:每一个克隆子的比对到的不同D基因及其分数

all J HitsWithScore:每一个克隆子的比对到的不同J基因及其分数

all C HitsWithScore:每一个克隆子的比对到的不同J基因及其分数

aaSeqCDR3:基于 CDR3 DNA序列翻译的氨基酸序列中。翻译从两端向中心翻译,每3个碱基翻译成一个氨基酸。*为终止密码子,‘’—""为DNA序列无法翻译成氨基酸序列.凡是有以上两个情况的均无法产生有效的CDR3氨基酸序列。

数据清洗

1. 筛选得分最高的V,D,J,C 基因序列:用Excel 表格的分列进行操作。

备注:在mixcr exportClones [options] clones.clns clones.txt可选参数中,可以选择-vAlignment-vGene 等参数直接分选出得分最高的V基因序列。

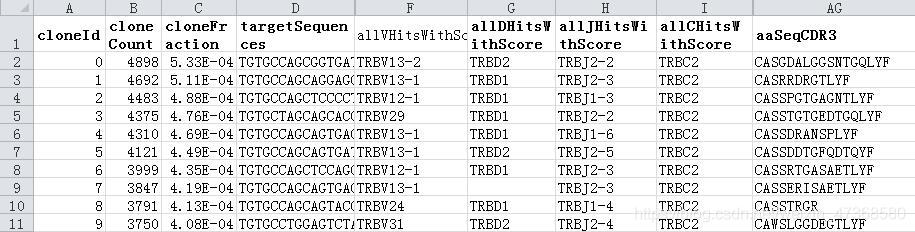

所有数据复制到新的电子表格2中,首先all V hits withScore列数据复制到新的电子表格3中,点击Excel 窗口中点击-【数据】-【分列】-【分隔符号】-【其他】,输入星号*-点击【下一步】-【完成】即可。将所获得的新列数据直接覆盖电子表格中。

all D HitsWithScore、all J HitsWithScore、all J HitsWithScore、all C HitsWithScore 按照上述步骤进行相同操作。

在这里插入图片描述

数据筛选

1、选择目的TCR链序列:Excel 筛选 特定J基因序列确定目的 TCR链

在5’RACE数据中,往往存在非特异性比对到其他TCR链或者BCR链。因此需要通过 J 基因来筛选目的链所有的克隆子序列。本篇中,选取all J HitsWithScore列已经清洗过的数据,点击 【数据】-【筛选】在搜索框内输入"TRBJ",即可获得含目的TRB链的克隆子,将筛选后的数据复制到新的电子表格中。

2、去除无效CDR3序列:Excel 筛选 有效CDR3序列(In Frame sequnces)

​ aaSeqCDR3的氨基酸序列是根据TargetSequences 列中DNA序列翻译而来,从两端往中间翻译,翻译出来的氨基酸序列中*星号说明是终止密码子,“-”说明是对应的DNA序列(只剩1-2个碱基)无法翻译成氨基酸序列。此两者情况均为无效CDR3 克隆子(Out of Frame sequnces).

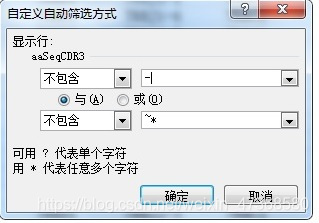

​ 点击 【数据】-【筛选】-【自定义筛选】-选择【不包含】选项输入“-” 与“~*”,因为 ”*"是通配符,前面加入波浪符“~”进行转义即可。 aaSeqCDR3列就能筛选出有效CDR3序列。筛选完后,复制数据至新的表格中,粘贴格式是仅为数值。

在这里插入图片描述

3:重新计算每一个克隆子的所占比例:SUM函数与"/"除法

将cloneFraction 列数据清空,在C2单元格,输入=B2/SUM(B:B),然后将鼠标放在单元格右下角,出现实心十字时候,双击左键,即可按照如此公式自动往下填充。

4、计算克隆子中V、J基因的使用频率(Clone counts水平):使用SUMIF 函数

Clonecounts:指一个克隆子在整个免疫组库中的绝对量。特别是存在特异克隆扩增时候,Clonecounts尤为重要。

小鼠TCRB链V基因中选取选取有功能的V基因列进行统计,不统计假基因使用频率。文献参考[1]。使用SUMIF函数如下

SUMIF(Range,criteria,[sum_range])
参数解释:
range:需要查询的范围;
criteria:查询参数值
sum_range:求和统计范围

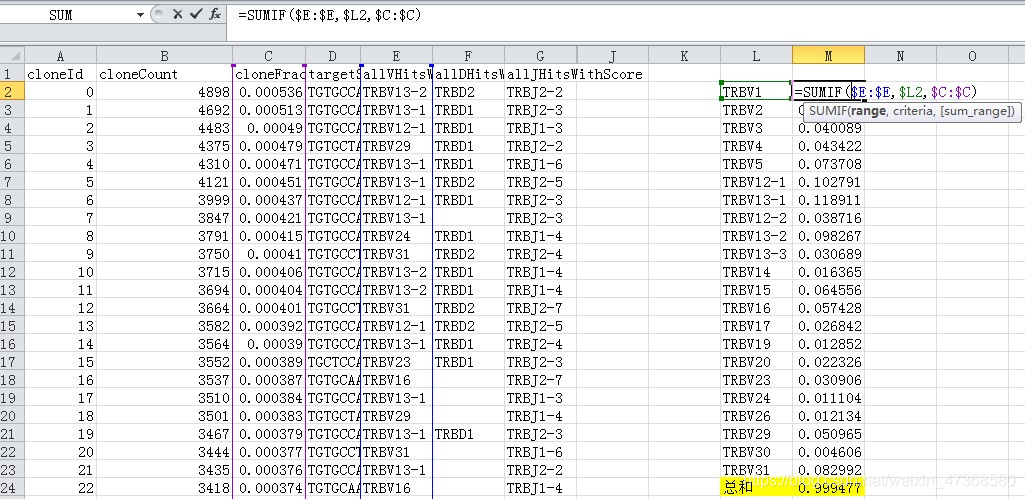

举例说明:M2=SUMIF($E:$E,$L2,$C:$C)

M2单元格为SUMIF条件求和值,range:查询范围为$E:$E,即E列全列,并用$符号进行绝对引用。criteria:查询参数值为 $L2 ,为相对引用,只在L列前加入$,行名不加。说明该引用无论向下自动填充公式时,只会行变,列不变,目的就是正确自动填入查询参考值。sum_range:求和统计范围,在E列查找到L2上的值(TRBV1)时,求和的范围在相同行的C列,并累加求和。

在M2单元格将鼠标放在单元格右下角,出现实心十字时候,双击左键,即可按照如此公式自动往下填充,直到遇到空白单元格为止。
在这里插入图片描述

如上图所示:有功能的V基因使用频率总和<1,说明存在少量假基因未被计入统计。

克隆子中有功能的J基因的使用频率计算方式相同。

5、计算克隆子中V、J基因的使用频率(Clonetype水平):使用CountIF 函数

Clonetype:指克隆子无论其扩增多少,有多少clone count数量,一种克隆只算一种克隆类型。使用COUNTIF函数计算目的基因出现的次数。

COUNTIF(ragne,criteria)
参数解释:
range:需要查询的范围;
criteria:查询参数值

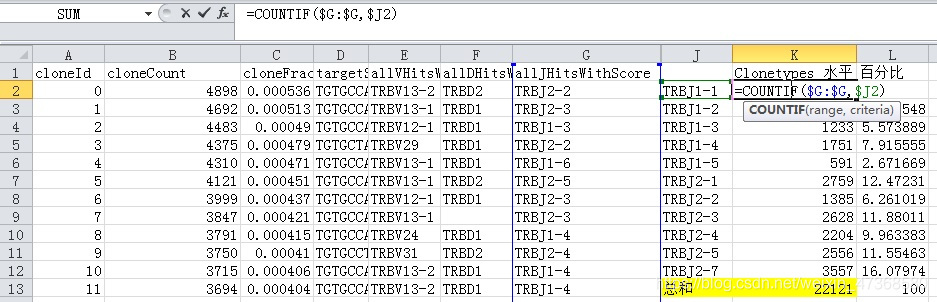

举例说明: K2=COUNTIF($G:$G,$J2)

K2单元格为COUNTIF条件求次数值,range:查询范围为$G:$G,即G列全列,并用$符号进行绝对引用。criteria:查询参数值为 $J2,为相对引用。将鼠标放在单元格右下角,出现实心十字时候,双击左键,即可按照如此公式自动往下填充,直到遇到空白单元格为止。

如下图,TCRB的功能J基因共计12个,通过COUNTIF计算Clonetype水平中每一个J基因使用次数,并计算其所占百分比。

在这里插入图片描述

6、计算VJ 组合的使用频率(Clone counts水平)

将clonecounts列,V基因,J基因列复制到新的表格中,将TRB链功能V基因与J基因 构建一个空白矩阵。

  • 利用SUMIFS函数计算免疫组库中,克隆子 V基因与J基因组合使用的counts总量。
SUMIFS(sum_range,ciriteris_range1,criteria1,[ciriteris_range2,criteria2],...)
参数解释:
sum_range:求和范围
ciriteris_range1:参数1的查询的范围;
criteria1:查询参数1的值
ciriteris_range2:参数2的查询的范围;
criteria2:查询参数2的值

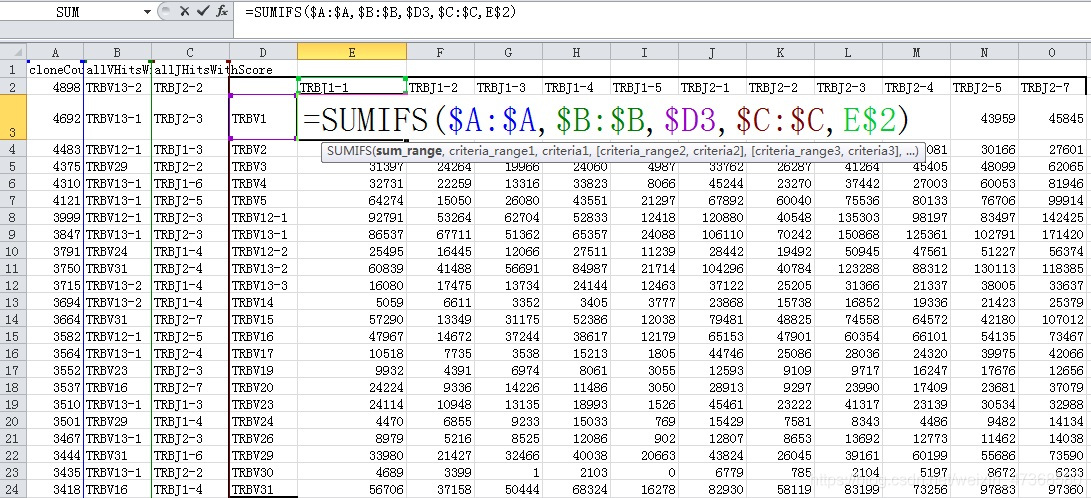

举例说明:E2=SUMIFS($A:$A,$B:$B,$D3,$C:$C,E$2) :计算TRBV1(参数1)-TRBJ1-1(参数2)组合的克隆子的count总数。

$A:$A:求和范围-clonecounts列

$B:$B:查询范围1-V基因列

$D3:参数值1-对应到D3单元格内容:TRBV1

$C:$C:查询范围2-J基因列

E$2:参数值2-对应到E2单元格内容:TRBJ1-1

需要理解$所代表的的引用是绝对引用。根据E2单元格公 式,向下向右拉,自动填充公式,计算数值,结果如下。
在这里插入图片描述

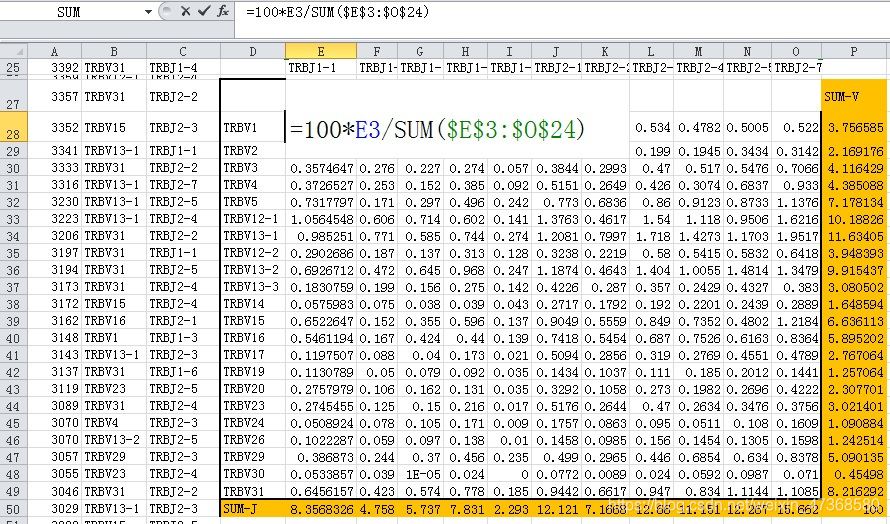

  • 下一步计算矩阵数值总和,求出每一个VJ组合的百分比是多少:

1.复制V-J组合矩阵到原有矩阵的下面,清空数值,

  1. E28单元格内输入=100*E3/SUM($E$3:$O$24)",计算TRBV1-TRBJ-1组合counts数量占计算所得总体Counts的百分比。
  2. SUM-V列,SUM-J 行分别计算了每一种功能V基因、J基因的使用频率。

在这里插入图片描述

7.计算VJ 组合的使用频率(Clone tpyes水平)

利用COUNTIFS函数计算Clone tpyes水平 克隆子V-J组合的使用次数。首先复制V-J组合矩阵到表格空白,清空数值。

COUNTIFS(criteria_ragne1,criteria1,[criteria_ragne2,criteria2],....)
参数解释:
criteria_range1:参数1所查询的范围;
criteria1:查询参数1的值
ciriteris_range2:参数2的查询的范围;
criteria2:查询参数2的值

举例说明:

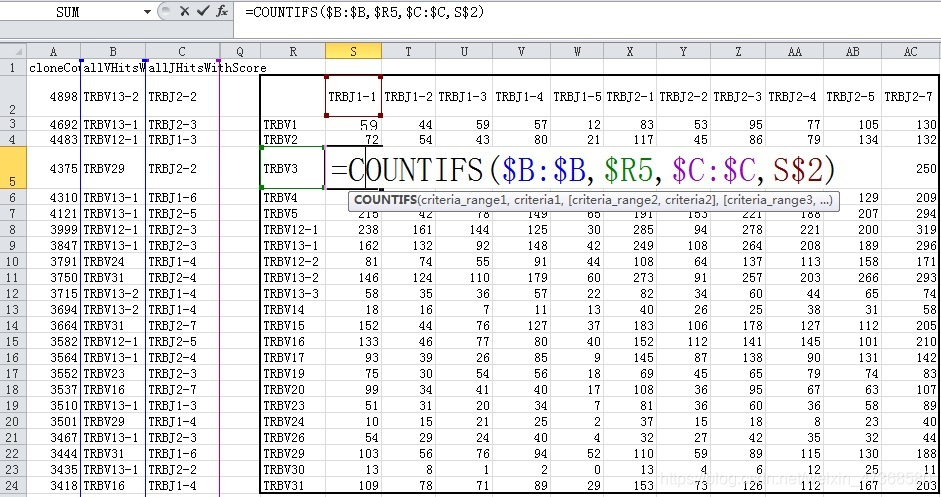

’S5=COUNTIFS($B:$B,$R5,$C:$C,S$2) 单元格S4计算TRBV3(参数1)-TRBJ1-1(参数2)组合的次数。
在这里插入图片描述

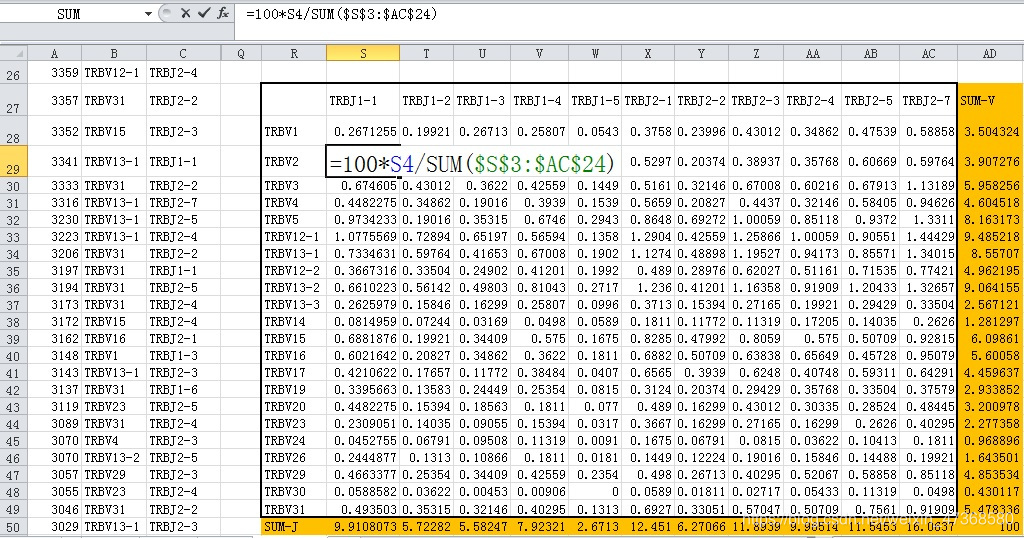

接下来计算 V-J组合使用频率(百分比),方法同5,结果如下。

在这里插入图片描述

8.计算免疫组库CDR3的氨基酸长度分布:LEN函数与SUMIF函数

8.1 先计算每一个CDR3氨基酸的长度:LEN函数

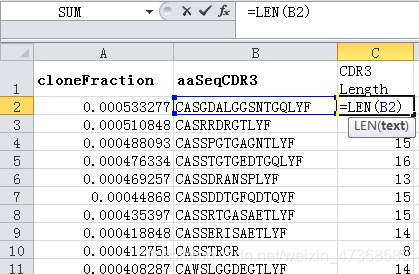

C2=LEN(B2) 计算B2单元格中氨基酸的长度

在这里插入图片描述

8.2 计算CDR3氨基酸长度分布:SUMIF函数

先在空白列构建1-30的等差数列,在相邻行单元格利用SUMIF函数,写入对应公式。

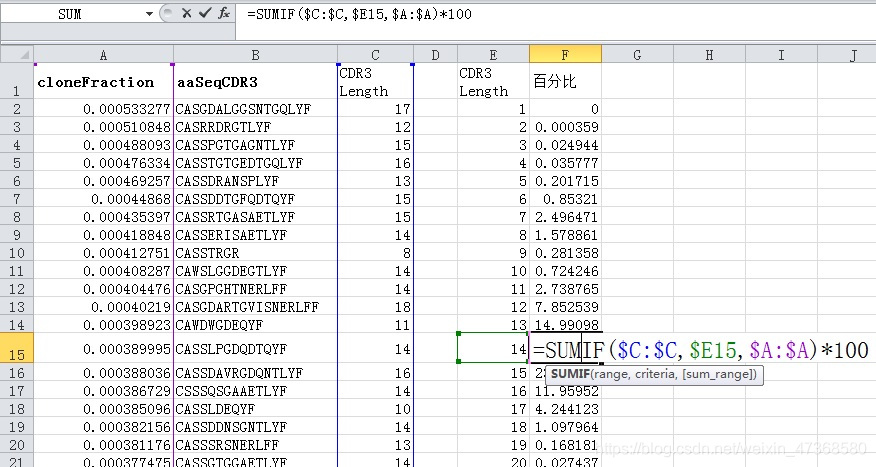

举例:F15=SUMIF($C:$C,$E15,$A:$A)*100

说明:该单元格计算E15(CDR3 aa长度=14)的使用频率。查询范围是C列(氨基酸长度),参数值是E15(14),求和范围是A列(克隆子比例),结果如下。

在这里插入图片描述

9.计算免疫组库CDR3的20种氨基酸的使用频率

9.1 计算每一个克隆子CDR3中20种氨基酸的个数

SUBSTITUTE(text,old_text,new_text)
参数:Text 为需要替换其中字符的文本。
Old_text 为需要替换的旧文本。
New_text 用于替换 old_text 的文本。

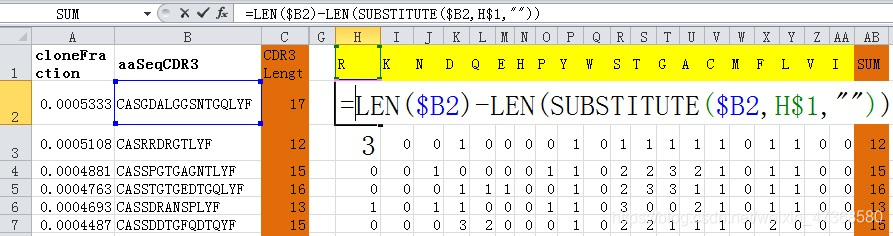

举例说明:H2=LEN($B2)-LEN(SUBSTITUTE($B2,H$1,""))

SUBSTITUTE($B2,H$1," "):将单元格B2中CDR3氨基酸序列的氨基酸R(H1单元格内容提供)替换成空

LEN(SUBSTITUTE($B2,H$1,"")):将氨基酸R替换为空白后,CDR3的氨基酸长度

LEN($B2):B2中CDR3氨基酸长度

LEN($B2)-LEN(SUBSTITUTE($B2,H$1,"")):B2中CDR3氨基酸序列中氨基酸R的个数

注意:公式往下往右拉,自动填充时,需要理解$符号的应用。

另外AB列利用SUM函数,验证该公式的正确性。CDR3氨基酸总个数前后一致。

在这里插入图片描述

9.2 计算免疫组库中,每一个克隆子CDR3中,单个氨基酸的使用频率。

如上图 所示,第二个克隆子CDR3氨基酸长度是12,氨基酸R 出现3次,因此氨基酸R在这条CDR3氨基酸中使用频率是3/12=0.25,而第二个克隆子的使用频率(Clone Fraction)为0.0005108,因此氨基酸R在CDR3整体免疫组库中使用频率为 0.0005108*0.25=0.0001277。

批量计算如下:

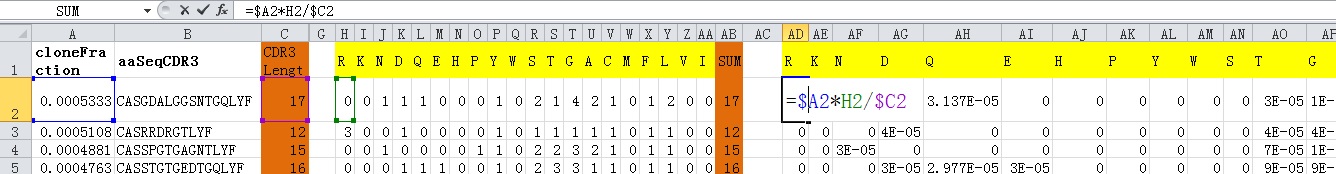

第一个克隆子CDR3中氨基酸R的使用频率:AD2单元格输入“= A 2 ∗ ( H 2 / A2*(H2/ A2(H2/C2)

在这里插入图片描述

9.3 计算免疫组库中20种氨基酸的使用频率:

在右侧空白单元格处复制20种氨基酸名称,利用SUM函数,分别计算AD-AW列对应氨基酸的频率总和。

例如氨基酸R的使用频率总和,在单元格AY中输入“=SUM(AD:AD)"。然后右拉自动填充公式,计算其他19种氨基酸的使用频率总和。

在这里插入图片描述

10.计算免疫组库的CDR3的多样性

10.1 多样性指数介绍

1)香农(Shannon)指数。计算公式为:
H ′ = − ∑ ( p i ㏑ p i ) H′=-∑(pi㏑pi) H=pipi
在式中,H′为香农指数;pi为第i个种在全体物种中的比例。如以个体数量而言,ni为第i个种的个体数量,N为总个体数量,则有pi=ni/N。㏑为自然对数,底数e=2.7182838。

2)辛普森指数(Simpson’s Index )
它反映的是在同一个样本中随机的抽取2个个体,这两个个体来自同一个类的概率。
D = ∑ ( n / N ) 2 D=∑(n/N)^2 D=(n/N)2
n为第i个种的个体数量,N为总个体数量。 D值在0-1之间。0表示无限多样,1表示没有多样性。也就是说D值越大,多样性越低,由于与直觉相反,通常利用Simpson’s Reciprocal Index: 1 / D。即值越大,多样性越高

3)玛格列夫(Margalef)指数。仅考虑群落的物种数量和总个体数,将一定大小的样本中的物种数量定义为多样性指数。计算公式为:
D = ( S − 1 ) / ㏑ N D=(S-1)/㏑N D=S1/㏑N
在式中,D为玛格列夫指数;N为总个体数量;S为总物种数量。

4)贝格-派克(Berger-Parker)指数。本指数仅考虑总种数及数量最优势种两个因素,易计算,侧重群落中优势种的作用。计算公式为:
d = N m a x / N d=Nmax/N d=Nmax/N
在式中,d为贝格-派克指数;Nmax为数量最优势种个体数量;N为总个体数。

10.2 举例说明

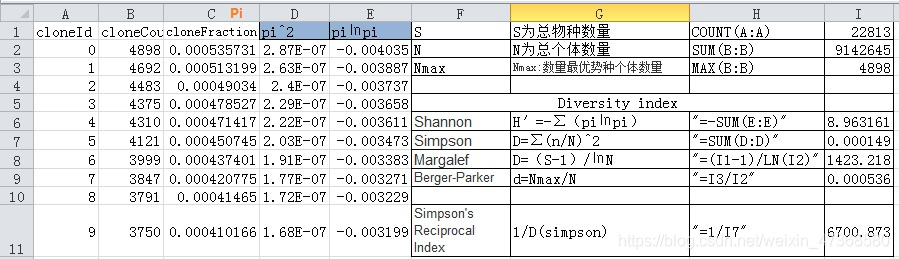

将原数据中cloneId列,cloneCounts 列;cloneFraction 列数据复制到新的表格中,其中cloneFraction为克隆子counts比例,等同于Pi。免疫组库CDR3多样性指数计算如下。

在这里插入图片描述
