速腾激光雷达最近使用较多,16线、32线等多种型号的配置过程相同,下面以Helios 32为例,进行配置。
Helios 32雷达出场默认IP地址192.168.1.200,电脑端IP地址为192.168.1.102,MSOP 包端口号6699,DIFOP 包端口号7788。
注:这些默认网络配置表,后期均可在雷达与工控机连接后,登陆192.168.1.200进行修改。
配置流程
1、首先需要将雷达供电,并通过网线将接口盒与工控机连接起来。接口盒正常工作时,红色输入和绿色输出指示灯亮起。当外部电源输入正常, 但接口盒指示灯均未正常亮灯,接口盒可能已经损坏。
2、把电脑的 IP 设置为与产品同一网段上,例如将工控机IP固定为 192.168.1.x(x 的取值范围为 1 ~ 254,不与雷达IP相同),子网掩码为 255.255.255.0。
此时可以ping下雷达IP,检查雷达是否连通,若可以连通,则雷达网络配置完成。

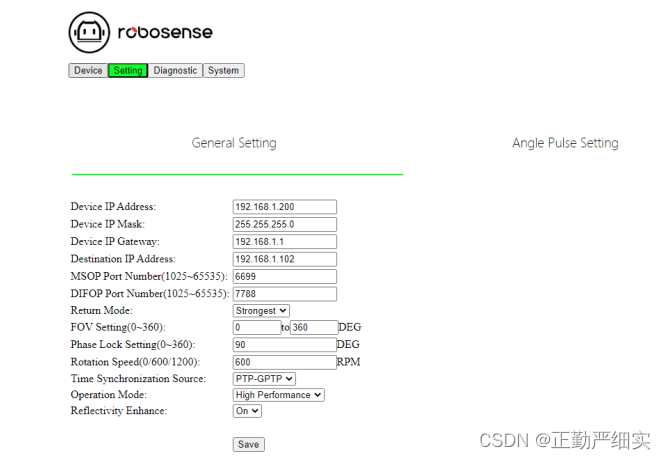

3、 若要修改雷达IP、端口号等,登陆192.168.1.200,显示如下画面,则可以进行相应设置。
4、下载速腾雷达驱动包
git clone https://github.com/RoboSense-LiDAR/rslidar_sdk.git
初始化并更新子模块
cd rslidar_sdk
git submodule init
git submodule update
①libpcap(必须)
版本号: >= v1.7.4,安装方法如下:
sudo apt-get install -y libpcap-dev
②yaml(必须)
版本号: >= v0.5.2,若已安装ROS desktop-full, 可跳过。安装方法如下:
sudo apt-get update
sudo apt-get install -y libyaml-cpp-dev
③依赖于ROS-catkin编译
(a)打开工程内的CMakeLists.txt文件,将文件顶部的变量COMPILE_METHOD改为CATKIN.
#=======================================
# Compile setup (ORIGINAL,CATKIN,COLCON)
#=======================================
set(COMPILE_METHOD CATKIN)
(b)将rslidar_sdk工程目录下的package_ros1.xml文件复制到package.xml。
(c)新建一个文件夹作为工作空间,然后再新建一个名为src的文件夹, 将rslidar_sdk工程放入src文件夹内。
(d)返回工作空间目录,执行以下命令即可编译、运行。如果使用.zsh,将第二行替换成 source devel/setup.zsh。
catkin_make
source devel/setup.bash
roslaunch rslidar_sdk start.launch

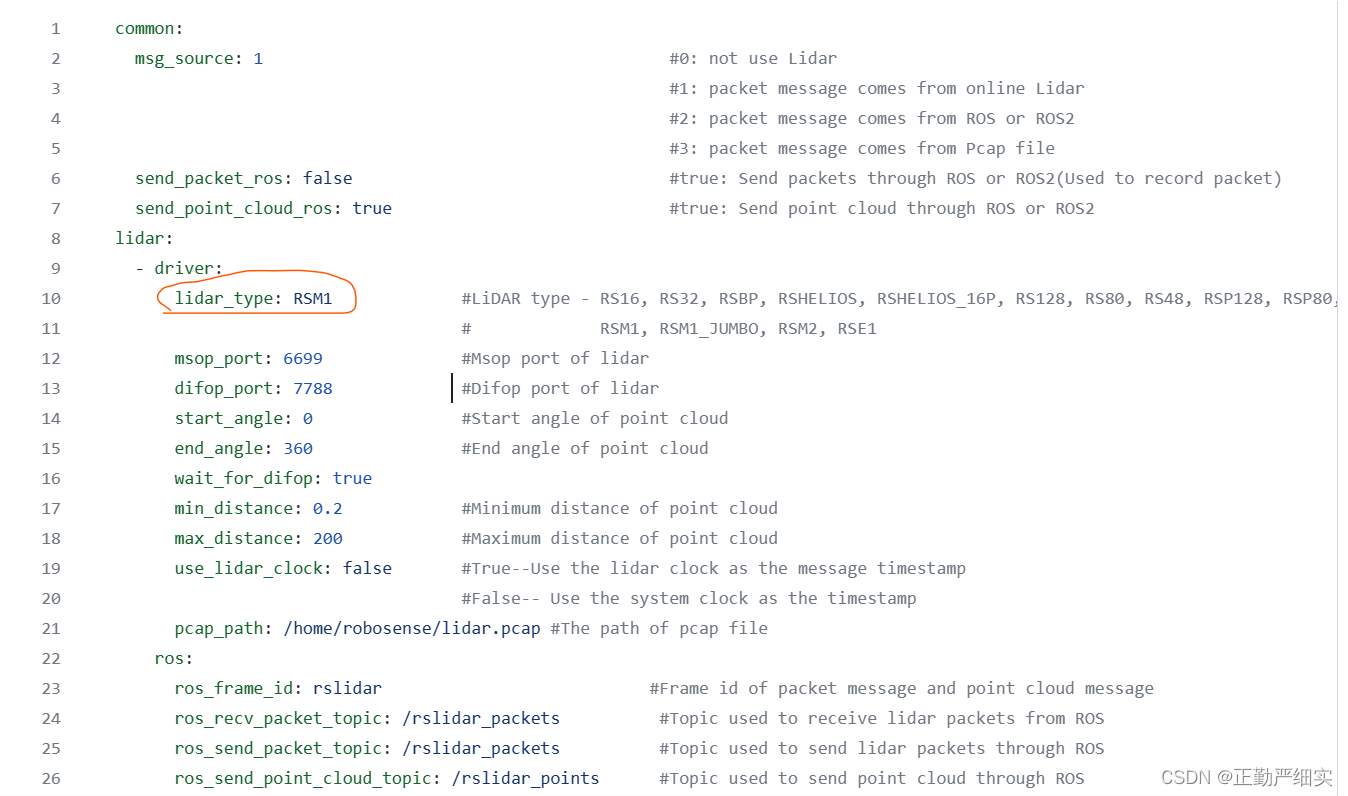

注意,根据具体使用的雷达型号,对应修改config文件夹下config.yaml中lidar_type属性。
其中,RSHELIOS为32线雷达,RSHELIOS_16P为16线雷达,注意做好对应,否则运行后雷达无法输出点云数据。
至此,激光雷达配置完成。
