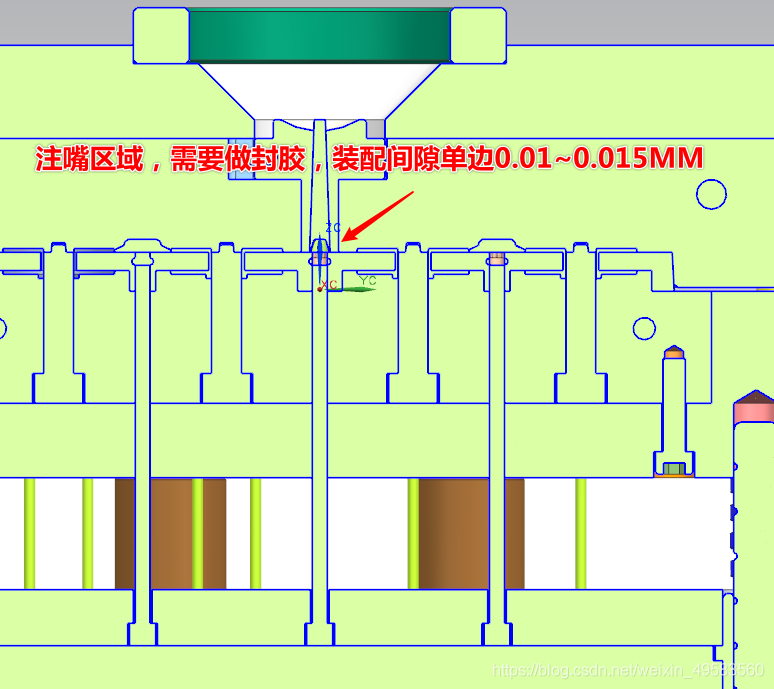

模具都是由各种零件装配而成,存在装配的零件就会存在间隙配合,或者过盈配合,所以在设计时,要对模具各种零件的公差要求都进有分析。
特别是存在封胶位区域的零件公差配合都要明确。
模具零件的公差配合,也要结合公司的实际加工精度,同时结合产品的定位,正所谓模具有价值来源于产品的价值 。
模具公差分析也是一个系统工程,包含了模具的每个零件,
滑块的定位间隙:常规情况下,单边0.01~0.015mm;精密模具的情况下单边0.005mm.
斜顶的定位间隙:常规情况下,单边0.01以内,而且配合封胶位控制在10~15mm,其它的部位需要追油槽,防止斜顶在运动中卡死。

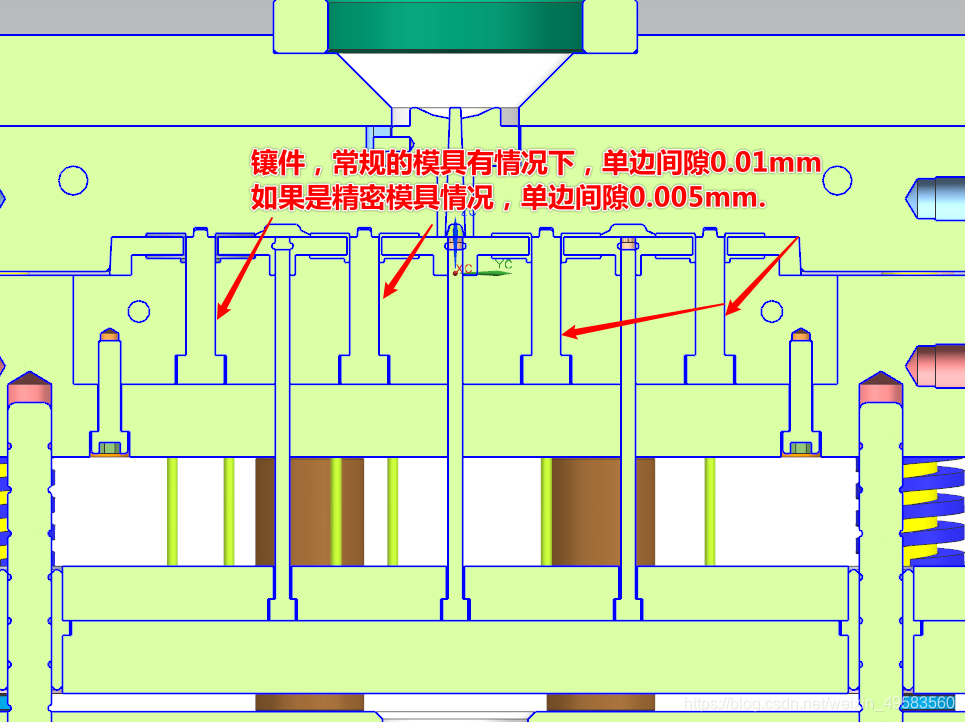

镶件的配合间隙:常规情况下,单边0.01以内,精密模具的情况下单边0.005mm;
基本上每个公司都会有一套模具配合间隙的基准,以及每种零件加工精度公差,这样的话就会节省了设计人员在出图的时间,以避每个零件再进行公差标注。
