笔者使用的源码及学习的内容来自

https://www.bilibili.com/video/BV1rh4y1K7No/?share_source=copy_web&vd_source=be33b1553b08cc7b94afdd6c8a50dc5a

源码下载链接在这个视频的简介里。

这位up在csdn有同名账号，超维空间科技，大佬还有很多其他精彩的博文，欢迎大家去关注学习

笔者是直接下载的源码，过程跟着过了一遍。

一 添加代码

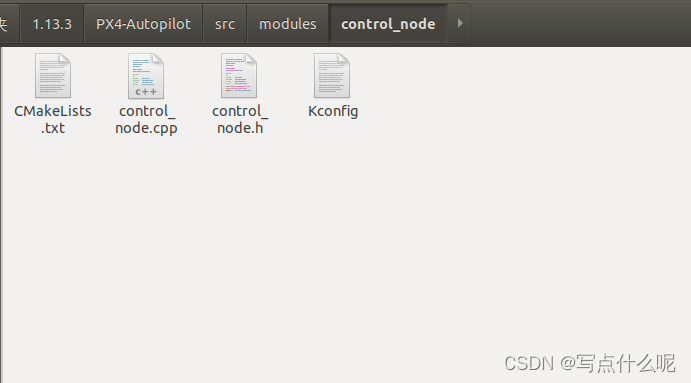

PX4-Autopilot/src/modules/control_node里新建四个文件,名称及内容分别如下

CMakeLists.txt

px4_add_module(
	MODULE modules__control_node
	MAIN control_node
	SRCS
		control_node.cpp
	)

---------------------------------------------------------------------------------------------------------------------------

control_node.cpp

#include "control_node.h"

#include <px4_platform_common/getopt.h>
#include <px4_platform_common/log.h>
#include <px4_platform_common/posix.h>

#include <uORB/topics/parameter_update.h>


int ControlNode::print_status()
{
    PX4_INFO("Running");
    // TODO: print additional runtime information about the state of the module

    return 0;
}

int ControlNode::custom_command(int argc, char *argv[])
{
    /*
    if (!is_running()) {
        print_usage("not running");
        return 1;
    }

    // additional custom commands can be handled like this:
    if (!strcmp(argv[0], "do-something")) {
        get_instance()->do_something();
        return 0;
    }
     */

    return print_usage("unknown command");
}


int ControlNode::task_spawn(int argc, char *argv[])
{
    _task_id = px4_task_spawn_cmd("module",
                                  SCHED_DEFAULT,
                                  SCHED_PRIORITY_DEFAULT,
                                  1024,
                                  (px4_main_t)&run_trampoline,
                                  (char *const *)argv);

    if (_task_id < 0)
    {
        _task_id = -1;
        return -errno;
    }

    return 0;
}

ControlNode *ControlNode::instantiate(int argc, char *argv[])
{
    int example_param = 0;
    bool example_flag = false;
    bool error_flag = false;

    int myoptind = 1;
    int ch;
    const char *myoptarg = nullptr;

    // parse CLI arguments
    while ((ch = px4_getopt(argc, argv, "p:f", &myoptind, &myoptarg)) != EOF)
    {
        switch (ch)
        {
            case 'p':
                example_param = (int)strtol(myoptarg, nullptr, 10);
                break;

            case 'f':
                example_flag = true;
                break;

            case '?':
                error_flag = true;
                break;

            default:
                PX4_WARN("unrecognized flag");
                error_flag = true;
                break;
        }
    }

    if (error_flag)
    {
        return nullptr;
    }

    ControlNode *instance = new ControlNode(example_param, example_flag);

    if (instance == nullptr)
    {
        PX4_ERR("alloc failed");
    }

    return instance;
}

ControlNode::ControlNode(int example_param, bool example_flag)
    : ModuleParams(nullptr)
{
}

void ControlNode::run()
{
    //记录起始点位置
    float begin_x;
    float begin_y;
    float begin_z;

    float_t xy_rad=1;
    float_t z_rad=1;
    float_t yaw_rad=0.1;
//进入offboard模式并解锁
    while(!should_exit())
    {
        _vehicle_status_sub.copy(&_status);
        if((_status.nav_state==vehicle_status_s::NAVIGATION_STATE_OFFBOARD)&&(_status.arming_state==vehicle_status_s::ARMING_STATE_ARMED))
        {
            PX4_INFO("in offboard and armed");
            break;
        }
        _command.target_system = _status.system_id;
        _command.target_component = _status.component_id;
        ocm.timestamp = hrt_absolute_time();
        _vehicle_local_position_sub.copy(&_vehicle_local_position);
        sp_local.x=_vehicle_local_position.x;
        sp_local.y=_vehicle_local_position.y;
        sp_local.z=_vehicle_local_position.z-5;
        sp_local.timestamp = hrt_absolute_time();
        _trajectory_setpoint_pub.publish(sp_local);
        ocm.position=true;
        ocm.timestamp = hrt_absolute_time();
        _offboard_control_mode_pub.publish(ocm);
        _command.command =vehicle_command_s::VEHICLE_CMD_DO_SET_MODE;
        _command.param1=1.0f;
        _command.param2=PX4_CUSTOM_MAIN_MODE_OFFBOARD;
        _command.timestamp = hrt_absolute_time();
        _vehicle_command_pub.publish(_command);
        usleep(10000);
        _command.command = vehicle_command_s::VEHICLE_CMD_COMPONENT_ARM_DISARM;
        _command.param1 = 1.0f;
        _command.timestamp = hrt_absolute_time();
        _vehicle_command_pub.publish(_command);
    }
//记录当前点的位置
    _vehicle_local_position_sub.copy(&_vehicle_local_position);
    begin_x=_vehicle_local_position.x;
    begin_y=_vehicle_local_position.y;
    begin_z=_vehicle_local_position.z;
    time_tick=hrt_absolute_time();
    //业务逻辑
    while (!should_exit())
    {
        _vehicle_local_position_sub.copy(&_vehicle_local_position);
        if(flag==0)//升至5米
        {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=begin_x;
            sp_local.y=begin_y;
            sp_local.z=begin_z-5;
                    ocm.position=true;
                    ocm.velocity=false;
                    ocm.acceleration=false;
            PX4_INFO("pos 005");
        }
        if((flag==1)&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))//升至5米
        {
            if(flag2==0)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==1)&&(hrt_absolute_time()-time_tick)>1000000)
            {
                flag++;
                memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
                sp_local.x=begin_x+5;
                sp_local.y=begin_y;
                sp_local.z=begin_z-5;
                sp_local.vx=(float)NAN;
                sp_local.vy=(float)NAN;
                sp_local.vz=(float)NAN;
                sp_local.acceleration[0]=(float)NAN;
                sp_local.acceleration[1]=(float)NAN;
                sp_local.acceleration[2]=(float)NAN;
                ocm.position=true;
                ocm.velocity=false;
                ocm.acceleration=false;
                time_tick=hrt_absolute_time();
                PX4_INFO("pos 505");
            }

        }
        if((flag==2)&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))//升至5米
        {
            if(flag2==1)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==2)&&(hrt_absolute_time()-time_tick)>1000000)
            {
                flag++;
                memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
                sp_local.x=begin_x+5;
                sp_local.y=begin_y+5;
                sp_local.z=begin_z-5;
                sp_local.vx=(float)NAN;
                sp_local.vy=(float)NAN;
                sp_local.vz=(float)NAN;
                sp_local.acceleration[0]=(float)NAN;
                sp_local.acceleration[1]=(float)NAN;
                sp_local.acceleration[2]=(float)NAN;
                        ocm.position=true;
                        ocm.velocity=false;
                        ocm.acceleration=false;
                time_tick=hrt_absolute_time();
                PX4_INFO("pos 555");
            }

        }
        if(flag==3&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))
        {
            if(flag2==2)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==3)&&(hrt_absolute_time()-time_tick)>1000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=begin_x+5;
            sp_local.y=begin_y+5;
            sp_local.z=begin_z-5;
            sp_local.vx=(float)NAN;
            sp_local.vy=(float)NAN;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=(float)NAN;
            sp_local.acceleration[1]=(float)NAN;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=1;
            sp_local.yawspeed=(float)NAN;
            ocm.position=true;
            ocm.velocity=false;
            ocm.acceleration=false;
            PX4_INFO("yaw");
            }
        }
        if(flag==4&&(abs(_vehicle_local_position.heading-sp_local.yaw)<yaw_rad))
        {
            if(flag2==3)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==4)&&(hrt_absolute_time()-time_tick)>1000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=begin_x+5;
            sp_local.y=begin_y+5;
            sp_local.z=begin_z-5;
            sp_local.vx=(float)NAN;
            sp_local.vy=(float)NAN;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=(float)NAN;
            sp_local.acceleration[1]=(float)NAN;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=(float)NAN;
            sp_local.yawspeed=1;
            ocm.position=true;
            ocm.velocity=false;
            ocm.acceleration=false;
            PX4_INFO("yawspeed");
            }
        }
        if(flag==5)
        {
            if(flag2==4)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==5)&&(hrt_absolute_time()-time_tick)>5000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=(float)NAN;
            sp_local.y=(float)NAN;
            sp_local.z=begin_z-5;
            sp_local.vx=1;
            sp_local.vy=0;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=(float)NAN;
            sp_local.acceleration[1]=(float)NAN;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=(float)NAN;
            sp_local.yawspeed=(float)NAN;
            ocm.position=true;
            ocm.velocity=true;
            ocm.acceleration=false;
            PX4_INFO("velocity");
            }
        }
        if(flag==6)
        {
            if(flag2==5)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==6)&&(hrt_absolute_time()-time_tick)>5000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=(float)NAN;
            sp_local.y=(float)NAN;
            sp_local.z=begin_z-5;
            sp_local.vx=(float)NAN;
            sp_local.vy=(float)NAN;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=0;
            sp_local.acceleration[1]=1;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=(float)NAN;
            sp_local.yawspeed=(float)NAN;
            ocm.position=true;
            ocm.velocity=false;
            ocm.acceleration=true;
            PX4_INFO("acceleration");
            }
        }

        if(flag==7)
        {
            if(flag2==6)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==7)&&(hrt_absolute_time()-time_tick)>5000000)
            {
            flag++;
            _command.command =vehicle_command_s::VEHICLE_CMD_DO_SET_MODE;
            _command.param1=1.0f;
            _command.param2=PX4_CUSTOM_MAIN_MODE_AUTO;
            _command.param3=PX4_CUSTOM_SUB_MODE_AUTO_RTL;
            _command.timestamp = hrt_absolute_time();
            _vehicle_command_pub.publish(_command);
            PX4_INFO("return");
            }
        }


if(ocm.position||ocm.velocity||ocm.acceleration)
{
        ocm.timestamp = hrt_absolute_time();
        _offboard_control_mode_pub.publish(ocm);
        _vehicle_status_sub.copy(&_status);
if(_status.nav_state==vehicle_status_s::NAVIGATION_STATE_OFFBOARD)
{
        sp_local.timestamp = hrt_absolute_time();
        _trajectory_setpoint_pub.publish(sp_local);
//        PX4_INFO("sp_local.x=%lf\n",(double)sp_local.x);
//        PX4_INFO("sp_local.y=%lf\n",(double)sp_local.y);
//        PX4_INFO("sp_local.z=%lf\n",(double)sp_local.z);
//        PX4_INFO("sp_local.vx=%lf\n",(double)sp_local.vx);
//        PX4_INFO("sp_local.vy=%lf\n",(double)sp_local.vy);
//        PX4_INFO("sp_local.vz=%lf\n",(double)sp_local.vz);
}
}
        usleep(100000);

        parameters_update();
    }
}

void ControlNode::parameters_update(bool force)
{
    // check for parameter updates
    if (_parameter_update_sub.updated() || force)
    {
        // clear update
        parameter_update_s update;
        _parameter_update_sub.copy(&update);

        // update parameters from storage
        updateParams();
    }
}

int ControlNode::print_usage(const char *reason)
{
    if (reason)
    {
        PX4_WARN("%s\n", reason);
    }

    PRINT_MODULE_DESCRIPTION(
        R"DESCR_STR(
### Description
Section that describes the provided module functionality.

This is a template for a module running as a task in the background with start/stop/status functionality.

### Implementation
Section describing the high-level implementation of this module.

### Examples
CLI usage example:
$ module start -f -p 42

)DESCR_STR");

	PRINT_MODULE_USAGE_NAME("module", "template");
	PRINT_MODULE_USAGE_COMMAND("start");
	PRINT_MODULE_USAGE_PARAM_FLAG('f', "Optional example flag", true);
	PRINT_MODULE_USAGE_PARAM_INT('p', 0, 0, 1000, "Optional example parameter", true);
	PRINT_MODULE_USAGE_DEFAULT_COMMANDS();

	return 0;
}

int control_node_main(int argc, char *argv[])
{
	return ControlNode::main(argc, argv);
}

---------------------------------------------------------------------------------------------------------------------------

control_node.h

#pragma once
#include "commander/px4_custom_mode.h"
#include <px4_platform_common/module.h>
#include <px4_platform_common/module_params.h>
#include <uORB/Subscription.hpp>
#include <uORB/Publication.hpp>
#include <uORB/SubscriptionInterval.hpp>
#include <uORB/topics/parameter_update.h>
#include <uORB/topics/vehicle_local_position.h>
#include <uORB/topics/vehicle_local_position_setpoint.h>
#include <uORB/topics/vehicle_status.h>
#include <uORB/topics/home_position.h>
#include <uORB/topics/vehicle_command.h>
#include <uORB/topics/offboard_control_mode.h>
#include <uORB/topics/position_setpoint_triplet.h>
#include <uORB/topics/vehicle_command_ack.h>
#include <uORB/topics/vehicle_attitude_setpoint.h>

using namespace time_literals;

extern "C" __EXPORT int control_node_main(int argc, char *argv[]);


class ControlNode : public ModuleBase<ControlNode>, public ModuleParams
{
public:
	ControlNode(int example_param, bool example_flag);

	virtual ~ControlNode() = default;

	/** @see ModuleBase */
	static int task_spawn(int argc, char *argv[]);

	/** @see ModuleBase */
	static ControlNode *instantiate(int argc, char *argv[]);

	/** @see ModuleBase */
	static int custom_command(int argc, char *argv[]);

	/** @see ModuleBase */
	static int print_usage(const char *reason = nullptr);

	/** @see ModuleBase::run() */
	void run() override;

	/** @see ModuleBase::print_status() */
	int print_status() override;

private:

	/**
	 * Check for parameter changes and update them if needed.
	 * @param parameter_update_sub uorb subscription to parameter_update
	 * @param force for a parameter update
	 */
	void parameters_update(bool force = false);


	DEFINE_PARAMETERS(
		(ParamInt<px4::params::SYS_AUTOSTART>) _param_sys_autostart,   /**< example parameter */
		(ParamInt<px4::params::SYS_AUTOCONFIG>) _param_sys_autoconfig  /**< another parameter */
	)

    uint64_t time_tick=hrt_absolute_time();
    int flag=0,flag2=0;
    vehicle_local_position_s _vehicle_local_position;
    vehicle_status_s _status;
    vehicle_command_s _command = {};
    offboard_control_mode_s ocm{};
    position_setpoint_triplet_s _pos_sp_triplet{};
    vehicle_command_ack_s _ack{};
    vehicle_local_position_setpoint_s sp_local{};
    vehicle_attitude_setpoint_s attitude_setpoint{};
	// Subscriptions
	uORB::SubscriptionInterval _parameter_update_sub{ORB_ID(parameter_update), 1_s};
        uORB::Subscription _vehicle_local_position_sub{ORB_ID(vehicle_local_position)};
        uORB::Subscription _vehicle_status_sub{ORB_ID(vehicle_status)};

       // Publications
       uORB::Publication<offboard_control_mode_s>		_offboard_control_mode_pub{ORB_ID(offboard_control_mode)};
       uORB::Publication<vehicle_command_s>		_vehicle_command_pub{ORB_ID(vehicle_command)};
       uORB::Publication<position_setpoint_triplet_s>		_position_setpoint_triplet_pub{ORB_ID(position_setpoint_triplet)};
       uORB::Publication<vehicle_local_position_setpoint_s>	_trajectory_setpoint_pub{ORB_ID(trajectory_setpoint)};
};

---------------------------------------------------------------------------------------------------------------------------

Kconfig

menuconfig MODULES_CONTROL_NODE
	bool "control_node"
	default n
	---help---
		Enable support for control_node

二 部分代码功能理解

2.1进入offboard模式并解锁

control_node.cpp中：

        if((_status.nav_state==vehicle_status_s::NAVIGATION_STATE_OFFBOARD)&&(_status.arming_state==vehicle_status_s::ARMING_STATE_ARMED))
        { //判断是否成功切换到offboard并且成功解锁
            PX4_INFO("in offboard and armed");
            break;
        }

在这段代码中，有一个条件判断语句（if语句），用于检查两个条件是否同时满足。这些条件与无人机（或类似的飞行器）的导航状态和武装状态有关。让我们逐步解释这段代码：

  1. 条件判断 (if语句): 这段代码使用if语句来检查两个条件是否同时为真。只有当两个条件都满足时，代码块内的语句才会执行。

  2. 第一个条件 (_status.nav_state == vehicle_status_s::NAVIGATION_STATE_OFFBOARD): 这个条件检查无人机的导航状态（nav_state）是否为NAVIGATION_STATE_OFFBOARD。在这种状态下，无人机通常接受地面站或远程系统的控制指令，而不是自动执行预设任务。

  3. 第二个条件 (_status.arming_state == vehicle_status_s::ARMING_STATE_ARMED): 这个条件检查无人机的武装状态（arming_state）是否为ARMING_STATE_ARMED。在“武装”状态下，无人机的飞行系统是活动的，可以响应飞行指令，比如起飞和移动。

  4. 代码块: 如果以上两个条件都满足，代码块内的语句将被执行。在这个例子中，它执行了一个打印信息的操作（PX4_INFO("in offboard and armed")），向用户显示无人机目前处于外部控制（offboard）模式，并且已经被武装。

  5. break语句: 如果条件满足，break语句会执行，这通常意味着跳出当前的循环或停止当前的流程。

简而言之，这段代码是用来检查无人机是否已经成功切换到外部控制模式并且被武装。如果这两个条件都满足，它会显示一条信息，并执行后续的break语句，跳出这个if循环，否则对无人机进行切换。

切换功能通过command命令：

 _command.target_system = _status.system_id;
 _command.target_component = _status.component_id;

将命令对象的目标系统设置为状态对象中的系统ID。这意味着命令将被发送到这个特定的系统。

设置命令对象的目标组件为状态对象中的组件ID。命令就会被定向到系统中的特定组件。

----------------------------------------------------------------------------------------------------------------------------

ocm.timestamp = hrt_absolute_time();

这行代码给一个对象设置一个时间戳，这个时间戳是通过hrt_absolute_time()函数获得的。该函数通常返回当前的绝对时间。

-------------------------------------------------------------------------------------------------------------------------

然后是发布坐标代码，新版本（什么版本的算新这个笔者暂时不清楚）的固件下，要切换到offboard模式，必须要先发布期望的位置

 _vehicle_local_position_sub.copy(&_vehicle_local_position);
 sp_local.x=_vehicle_local_position.x;
 sp_local.y=_vehicle_local_position.y;
 sp_local.z=_vehicle_local_position.z-5;
 sp_local.timestamp = hrt_absolute_time();
 _trajectory_setpoint_pub.publish(sp_local);

 ocm.position=true;
 ocm.timestamp = hrt_absolute_time();
_offboard_control_mode_pub.publish(ocm);

 ocm是offboard的心跳包，需要以最低2hz的频率进行发布，才不会退出offboard模式

  _command.command =vehicle_command_s::VEHICLE_CMD_DO_SET_MODE;
  _command.param1=1.0f;
  _command.param2=PX4_CUSTOM_MAIN_MODE_OFFBOARD;
  _command.timestamp = hrt_absolute_time();
  _vehicle_command_pub.publish(_command);

 param1,主模式，直接设置成1；param2，从模式，设置成offfboard。

  _command.command = vehicle_command_s::VEHICLE_CMD_COMPONENT_ARM_DISARM;
  _command.param1 = 1.0f;
  _command.timestamp = hrt_absolute_time();
  _vehicle_command_pub.publish(_command);

 通过ARM_DISARM进行解锁；param1 =1 即为解锁，=0为加锁；

2.2 记录当前点的位置

//记录当前点的位置
_vehicle_local_position_sub.copy(&_vehicle_local_position);
begin_x=_vehicle_local_position.x;
begin_y=_vehicle_local_position.y;
begin_z=_vehicle_local_position.z;

  copy(&_vehicle_local_position)  对本地位置进行订阅，begin_x/y/z 三个变量对起飞之前的位置进行记录，为了对无人机位置的漂移进行抵消。

2.3 主要实现控制的部分

  memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
  sp_local.x=begin_x;
  sp_local.y=begin_y;
  sp_local.z=begin_z-5;
    ocm.position=true;
    ocm.velocity=false;
    ocm.acceleration=false;
  PX4_INFO("pos 005");

memset(&sp_local, 0, sizeof(vehicle_local_position_setpoint_s))；

        这行代码使用memset函数初始化sp_local变量。sp_local是vehicle_local_position_setpoint_s类型的一个实例，这个函数将其所有的位设置为0。这通常用于清除或重置结构体的数据。

sp_local.x=begin_x;

sp_local.y=begin_y;

sp_local.z=begin_z-5;

 x,y设置成初始位置，z 高度设置成5米，这里涉及到“被动地”的概念。

        被动地坐标系（通常称为“地心地固坐标系”，英文为 Earth-Centered, Earth-Fixed coordinate system，简称 ECEF）是一种用于描述地球上位置的坐标系统。在这个系统中，坐标的原点位于地球的质心，坐标轴与地球的自转轴和赤道平面固定。

在被动地坐标系中：

  1. X轴：通常指向经过格林威治的赤道点，即格林威治子午线和赤道的交点。
  2. Y轴：与X轴垂直，同样位于赤道平面上，指向东经90度的方向。
  3. Z轴：与地球的自转轴一致，指向北极。

        这个坐标系在地理信息系统（GIS）、卫星导航和天文学中广泛使用，因为它提供了一个稳定的框架，可以用于精确地描述地球表面的位置。与地球表面的地理坐标（经度和纬度）相比，ECEF坐标系是一个笛卡尔坐标系统，提供了一个更直观的方式来表示三维空间中的位置。在ECEF坐标系中，一个点的位置是通过一个三维向量表示的，该向量从地球中心指向那个点。这与其他一些常见的坐标系统（如地理坐标系统，其中位置由经度、纬度和高度表示）有所不同。

        在被动低的坐标系（通常指向下为正方向的坐标系）中，sp_local.z = begin_z - 5; 这行代码的效果会有所不同。在这种坐标系中，如果 begin_z 代表当前高度，减去 5 实际上意味着增加高度而非降低。

        例如，如果在被动低的坐标系中 begin_z 是 10 米（向下为正，所以这表示距离参考点下方 10 米），执行 sp_local.z = begin_z - 5; 后，sp_local.z 将变为 5 米，这实际上是向上移动了 5 米（因为从距离参考点下方 10 米变成了下方 5 米）。

        总结来说，在向下为正的坐标系中，减去一个值实际上是使物体向上移动，与传统的向上为正的坐标系正好相反。所以在这种情况下，sp_local.z = begin_z - 5; 会使物体上升 5 米。

ocm.position=true;
    ocm.velocity=false;
    ocm.acceleration=false;
PX4_INFO("pos 005");

  1. ocm.position = true;        设置了一个名为ocm的对象的position属性为true，意味着位置控制是激活的。

  2. ocm.velocity = false;        将ocm对象的velocity（速度）属性设置为false，表示不进行速度控制。

  3. ocm.acceleration = false; 类似地，这行代码将ocm对象的acceleration（加速度）属性设置为false，意味着加速度控制未激活。

  4. PX4_INFO("pos 005");   这行代码打印一条信息到日志或控制台。文本"pos 005"可能是一种标记或提示，用于调试或跟踪执行到这个点的情况。

2.3.1 flag =1

if((flag==1)&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))//升至5米
{
            if(flag2==0)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==1)&&(hrt_absolute_time()-time_tick)>1000000)
            {
                flag++;
                memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
                sp_local.x=begin_x+5;
                sp_local.y=begin_y;
                sp_local.z=begin_z-5;
                sp_local.vx=(float)NAN;
                sp_local.vy=(float)NAN;
                sp_local.vz=(float)NAN;
                sp_local.acceleration[0]=(float)NAN;
                sp_local.acceleration[1]=(float)NAN;
                sp_local.acceleration[2]=(float)NAN;
                ocm.position=true;
                ocm.velocity=false;
                ocm.acceleration=false;
                time_tick=hrt_absolute_time();
                PX4_INFO("pos 505");
            }

 }

条件判断:

 if((flag==1)&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))

这个条件语句检查几个条件：flag 是否等于 1，无人机的当前位置（_vehicle_local_position）是否在以 sp_local 为中心的一个矩形区域内（这个区域在XY平面上的半径是 xy_rad，在Z轴上的半径是 z_rad）

 if(flag2==0)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }

if(flag2==0)        如果 flag2 等于0，这通常表示一个特定的状态或阶段的开始；

flag2++;        flag2 增加 1，可能用来标记已经进入了新的状态或阶段。

time_tick=hrt_absolute_time();        记录当前时间，hrt_absolute_time() 函数通常返回当前的绝对时间。

 if((flag2==1)&&(hrt_absolute_time()-time_tick)>1000000)
            {
                flag++;
                memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
                sp_local.x=begin_x+5;
                sp_local.y=begin_y;
                sp_local.z=begin_z-5;
                sp_local.vx=(float)NAN;
                sp_local.vy=(float)NAN;
                sp_local.vz=(float)NAN;
                sp_local.acceleration[0]=(float)NAN;
                sp_local.acceleration[1]=(float)NAN;
                sp_local.acceleration[2]=(float)NAN;
                ocm.position=true;
                ocm.velocity=false;
                ocm.acceleration=false;
                time_tick=hrt_absolute_time();
                PX4_INFO("pos 505");
            }

 if((flag2==1)&&(hrt_absolute_time()-time_tick)>1000000)        这个条件检查 flag2 是否等于 1，并且自上次记录时间以来是否已经过了1,000,000微秒（1秒)

如果是，执行以下操作：

flag++;        增加 flag 的值，可能用来进入下一个状态或阶段。

memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));        重置 sp_local 结构体，将其所有的位设置为0。

sp_local.x=begin_x+5;        x坐标增加了5,表示往北方向飞行5米。

sp_local.y=begin_y;

sp_local.z=begin_z-5; z坐标降低了5（这里表示上升5米）。

sp_local.vx=(float)NAN;

sp_local.vy=(float)NAN;

sp_local.vz=(float)NAN;

sp_local.acceleration[0]=(float)NAN;

sp_local.acceleration[1]=(float)NAN;

sp_local.acceleration[2]=(float)NAN;

将速度 (vx, vy, vz) 和加速度 (acceleration[0], acceleration[1], acceleration[2]) 设置为 NAN（不是数字），表示这些值当前不可用或不确定。

ocm.position=true;

ocm.velocity=false;

ocm.acceleration=false;        设置 ocm 对象的 position, velocity, acceleration 属性，表示当前只激活位置控制。

time_tick=hrt_absolute_time();        重新记录当前时间到 time_tick。

PX4_INFO("pos 505");        输出信息 "pos 505"，表示程序已经到达这个阶段。

 2.3.2 flag =2

if((flag==2)&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))//升至5米
        {
            if(flag2==1)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==2)&&(hrt_absolute_time()-time_tick)>1000000)
            {
                flag++;
                memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
                sp_local.x=begin_x+5;
                sp_local.y=begin_y+5;
                sp_local.z=begin_z-5;
                sp_local.vx=(float)NAN;
                sp_local.vy=(float)NAN;
                sp_local.vz=(float)NAN;
                sp_local.acceleration[0]=(float)NAN;
                sp_local.acceleration[1]=(float)NAN;
                sp_local.acceleration[2]=(float)NAN;
                        ocm.position=true;
                        ocm.velocity=false;
                        ocm.acceleration=false;
                time_tick=hrt_absolute_time();
                PX4_INFO("pos 555");
            }

        if((flag==2)&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))//升至5米

 if((flag2==1)&&(hrt_absolute_time()-time_tick)>1000000)        这个条件检查 flag2 是否等于 1，并且自上次记录时间以来是否已经过了1,000,000微秒（1秒)

如果是，执行以下操作：

  if(flag2==1)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }

if(flag2==1)        如果 flag2 等于1，这通常表示一个特定的状态或阶段的开始；

flag2++;        flag2 增加 1，可能用来标记已经进入了新的状态或阶段。

time_tick=hrt_absolute_time();        记录当前时间，hrt_absolute_time() 函数通常返回当前的绝对时间。

 if((flag2==2)&&(hrt_absolute_time()-time_tick)>1000000)
            {
                flag++;
                memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
                sp_local.x=begin_x+5;
                sp_local.y=begin_y+5;
                sp_local.z=begin_z-5;
                sp_local.vx=(float)NAN;
                sp_local.vy=(float)NAN;
                sp_local.vz=(float)NAN;
                sp_local.acceleration[0]=(float)NAN;
                sp_local.acceleration[1]=(float)NAN;
                sp_local.acceleration[2]=(float)NAN;
                        ocm.position=true;
                        ocm.velocity=false;
                        ocm.acceleration=false;
                time_tick=hrt_absolute_time();
                PX4_INFO("pos 555");
            }

 和上面一段类似，也可以过一遍

if((flag2==2)&&(hrt_absolute_time()-time_tick)>1000000)        这个条件检查 flag2 是否等于 2，并且自上次记录时间以来是否已经过了1,000,000微秒（1秒)

如果是，执行以下操作：

flag++;        增加 flag 的值，可能用来进入下一个状态或阶段。

memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));        重置 sp_local 结构体，将其所有的位设置为0。

sp_local.x=begin_x+5;        x坐标增加了5,表示往北方向飞行5米,但此处是从begin_x 加上5，和flag=1时一样的，所以x方向并没有移动。

sp_local.y=begin_y+5;         y坐标增加5，表示往东飞行5米。

sp_local.z=begin_z-5; z坐标降低了5（这里表示上升5米）但此处是从begin_z 加上5，和flag=1时一样的，所以z方向并没有移动。。

sp_local.vx=(float)NAN;

sp_local.vy=(float)NAN;

sp_local.vz=(float)NAN;

sp_local.acceleration[0]=(float)NAN;

sp_local.acceleration[1]=(float)NAN;

sp_local.acceleration[2]=(float)NAN;

将速度 (vx, vy, vz) 和加速度 (acceleration[0], acceleration[1], acceleration[2]) 设置为 NAN（不是数字），表示这些值当前不可用或不确定。

ocm.position=true;

ocm.velocity=false;

ocm.acceleration=false;        设置 ocm 对象的 position, velocity, acceleration 属性，表示当前只激活位置控制。

time_tick=hrt_absolute_time();        重新记录当前时间到 time_tick。

PX4_INFO("pos 505");        输出信息 "pos 555"，表示程序已经到达这个阶段。

2.3.3 flag =3

if(flag==3&&(abs(_vehicle_local_position.x-sp_local.x)<xy_rad)&&(abs(_vehicle_local_position.y-sp_local.y)<xy_rad)&&(abs(_vehicle_local_position.z-sp_local.z)<z_rad))
        {
            if(flag2==2)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==3)&&(hrt_absolute_time()-time_tick)>1000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=begin_x+5;
            sp_local.y=begin_y+5;
            sp_local.z=begin_z-5;
            sp_local.vx=(float)NAN;
            sp_local.vy=(float)NAN;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=(float)NAN;
            sp_local.acceleration[1]=(float)NAN;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=1;
            sp_local.yawspeed=(float)NAN;
            ocm.position=true;
            ocm.velocity=false;
            ocm.acceleration=false;
            PX4_INFO("yaw");
            }
        }

无人机保持在x+5,y+5,z-5的位置，即往北5米，往东5米，高度5米。

sp_local.x=begin_x+5;

sp_local.y=begin_y+5;

sp_local.z=begin_z-5;

sp_local.vx=(float)NAN;

sp_local.vy=(float)NAN;

sp_local.vz=(float)NAN;

sp_local.acceleration[0]=(float)NAN;

sp_local.acceleration[1]=(float)NAN;

sp_local.acceleration[2]=(float)NAN;

将速度 (vx, vy, vz) 和加速度 (acceleration[0], acceleration[1], acceleration[2]) 设置为 NAN（不是数字），表示这些值当前不可用或不确定。

令无人机维持在当前位置，并且设置了速度与加速度，再去调整偏航角。

sp_local.yaw=1;        设置1弧度的偏航角

PX4_INFO("yaw");         输出信息 "yaw"，表示程序已经到达这个阶段。

2.3.4 flag=4

   if(flag==4&&(abs(_vehicle_local_position.heading-sp_local.yaw)<yaw_rad))
        {
            if(flag2==3)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==4)&&(hrt_absolute_time()-time_tick)>1000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=begin_x+5;
            sp_local.y=begin_y+5;
            sp_local.z=begin_z-5;
            sp_local.vx=(float)NAN;
            sp_local.vy=(float)NAN;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=(float)NAN;
            sp_local.acceleration[1]=(float)NAN;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=(float)NAN;
            sp_local.yawspeed=1;
            ocm.position=true;
            ocm.velocity=false;
            ocm.acceleration=false;
            PX4_INFO("yawspeed");
            }
        }

sp_local.yawspeed=1;        对偏航角速度进行控制

ocm.position=true;

ocm.velocity=false;

ocm.acceleration=false; 进行位置控制时需要这么设置。

PX4_INFO("yawspeed");           输出信息 "yaw"，表示程序已经到达这个阶段。

2.3.5 flag=5

 if(flag==5)
        {
            if(flag2==4)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==5)&&(hrt_absolute_time()-time_tick)>5000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=(float)NAN;
            sp_local.y=(float)NAN;
            sp_local.z=begin_z-5;
            sp_local.vx=1;
            sp_local.vy=0;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=(float)NAN;
            sp_local.acceleration[1]=(float)NAN;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=(float)NAN;
            sp_local.yawspeed=(float)NAN;
            ocm.position=true;
            ocm.velocity=true;
            ocm.acceleration=false;
            PX4_INFO("velocity");
            }
        }

sp_local.x=(float)NAN;

sp_local.y=(float)NAN;

sp_local.z=begin_z-5;

进行速度控制，x,y设置成NAN，高度不变。

sp_local.vx=1;        往北的速度设置成1米/秒

sp_local.vy=0;        往东的速度为0米/秒

sp_local.vz=(float)NAN;

ocm.position=true;

ocm.velocity=true;  要对速度进行控制，此处需设置为true

ocm.acceleration=false;

PX4_INFO("velocity");        输出信息 "velocity"，表示程序已经到达这个阶段。

2.3.6 flag=6

  if(flag==6)
        {
            if(flag2==5)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==6)&&(hrt_absolute_time()-time_tick)>5000000)
            {
            flag++;
            memset(&sp_local,0,sizeof(vehicle_local_position_setpoint_s));
            sp_local.x=(float)NAN;
            sp_local.y=(float)NAN;
            sp_local.z=begin_z-5;
            sp_local.vx=(float)NAN;
            sp_local.vy=(float)NAN;
            sp_local.vz=(float)NAN;
            sp_local.acceleration[0]=0;
            sp_local.acceleration[1]=1;
            sp_local.acceleration[2]=(float)NAN;
            sp_local.yaw=(float)NAN;
            sp_local.yawspeed=(float)NAN;
            ocm.position=true;
            ocm.velocity=false;
            ocm.acceleration=true;
            PX4_INFO("acceleration");
            }
        }

sp_local.acceleration[0]=0;        往北的加速度为0m/s

sp_local.acceleration[1]=1;        往东的加速度为1m/s

sp_local.acceleration[2]=(float)NAN;

sp_local.yaw=(float)NAN;

sp_local.yawspeed=(float)NAN;

ocm.position=true;

ocm.velocity=false;

ocm.acceleration=true;

PX4_INFO("acceleration");         输出信息 "accleration"，表示程序已经到达这个阶段。

2.3.7 flag=7


        if(flag==7)
        {
            if(flag2==6)
            {
                flag2++;
                time_tick=hrt_absolute_time();
            }
            if((flag2==7)&&(hrt_absolute_time()-time_tick)>5000000)
            {
            flag++;
            _command.command =vehicle_command_s::VEHICLE_CMD_DO_SET_MODE;
            _command.param1=1.0f;
            _command.param2=PX4_CUSTOM_MAIN_MODE_AUTO;
            _command.param3=PX4_CUSTOM_SUB_MODE_AUTO_RTL;
            _command.timestamp = hrt_absolute_time();
            _vehicle_command_pub.publish(_command);
            PX4_INFO("return");
            }
        }

_command.command =vehicle_command_s::VEHICLE_CMD_DO_SET_MODE;

_command.param1=1.0f;        param1,主模式，直接设置成1

_command.param2=PX4_CUSTOM_MAIN_MODE_AUTO;        设置从模式为自动模式

_command.param3=PX4_CUSTOM_SUB_MODE_AUTO_RTL;        设置子模式为自动返回起飞点

_command.timestamp = hrt_absolute_time();

_vehicle_command_pub.publish(_command);        发布命令，使其生效。

PX4_INFO("return");        打印信息“return”，通常用于调试目的，表明该部分代码已被执行。


if(ocm.position||ocm.velocity||ocm.acceleration)
{
        ocm.timestamp = hrt_absolute_time();
        _offboard_control_mode_pub.publish(ocm);
        _vehicle_status_sub.copy(&_status);
if(_status.nav_state==vehicle_status_s::NAVIGATION_STATE_OFFBOARD)
{
        sp_local.timestamp = hrt_absolute_time();
        _trajectory_setpoint_pub.publish(sp_local);
//        PX4_INFO("sp_local.x=%lf\n",(double)sp_local.x);
//        PX4_INFO("sp_local.y=%lf\n",(double)sp_local.y);
//        PX4_INFO("sp_local.z=%lf\n",(double)sp_local.z);
//        PX4_INFO("sp_local.vx=%lf\n",(double)sp_local.vx);
//        PX4_INFO("sp_local.vy=%lf\n",(double)sp_local.vy);
//        PX4_INFO("sp_local.vz=%lf\n",(double)sp_local.vz);
}
}
        usleep(100000);

        parameters_update();
    }
}

if(ocm.position||ocm.velocity||ocm.acceleration)        这个条件判断检查是否有位置、速度或加速度的控制指令。

_offboard_control_mode_pub.publish(ocm);        发布离线控制模式（Offboard Control Mode）的指令。

_vehicle_status_sub.copy(&_status);        从状态订阅中复制飞行器当前的状态到_status变量。

if(_status.nav_state==vehicle_status_s::NAVIGATION_STATE_OFFBOARD)        检查飞行器的导航状态是否为“离线”模式。

 _trajectory_setpoint_pub.publish(sp_local);      发布轨迹设定点，这些是无人机飞行的目标位置或者路径点。

 parameters_update();       更新飞行参数，这可能包括从某个源（如地面控制站）读取新的飞行参数。

需要关注的是  sp_local 这个机构体里面变量的赋值，比如 ocm.position  ocm.velocity 和ocm.accleration需不需要设置为true ; sp_local.x，sp_local.y，sp_local.z，sp_local.vx，sp_local.vy，sp_local.vz需不需要设置为NAN。

三  仿真

3.1 添加仿真脚本

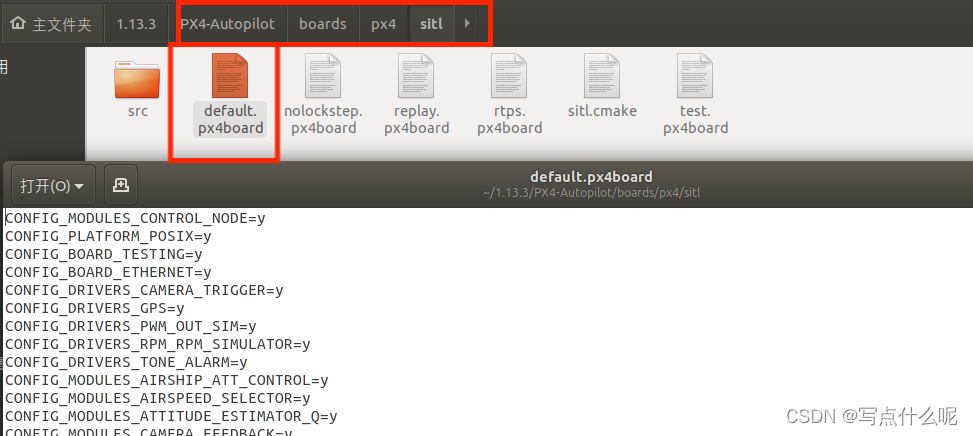

打开default.px4oard  , 添加语句如下

CONFIG_MODULES_CONTROL_NODE=y

3.2 执行仿真命令

进入PX4_Autopilot文件夹，右键在终端打开，第一次编译先清除以前编译过产生的文件，使用语句如下

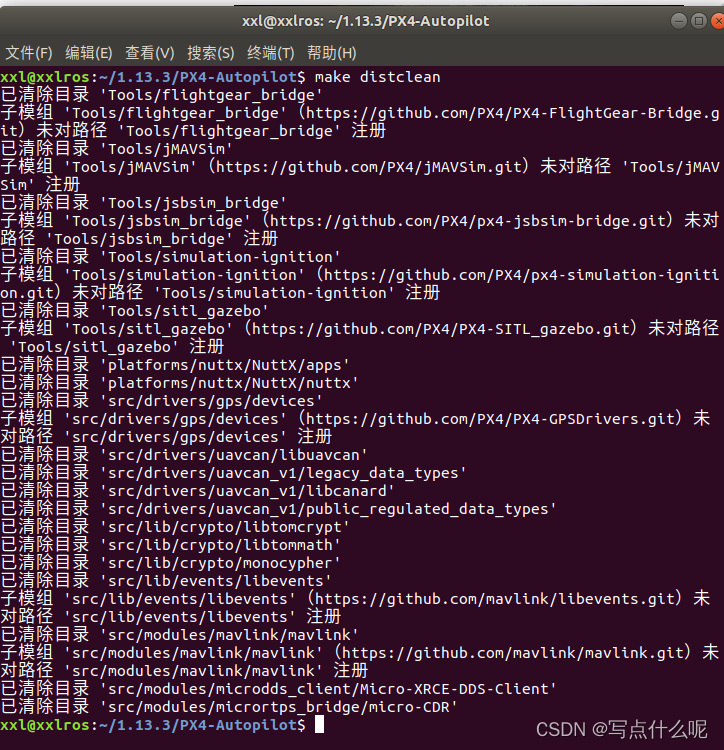

make distclean

回车键运行

 执行以下代码启动仿真,

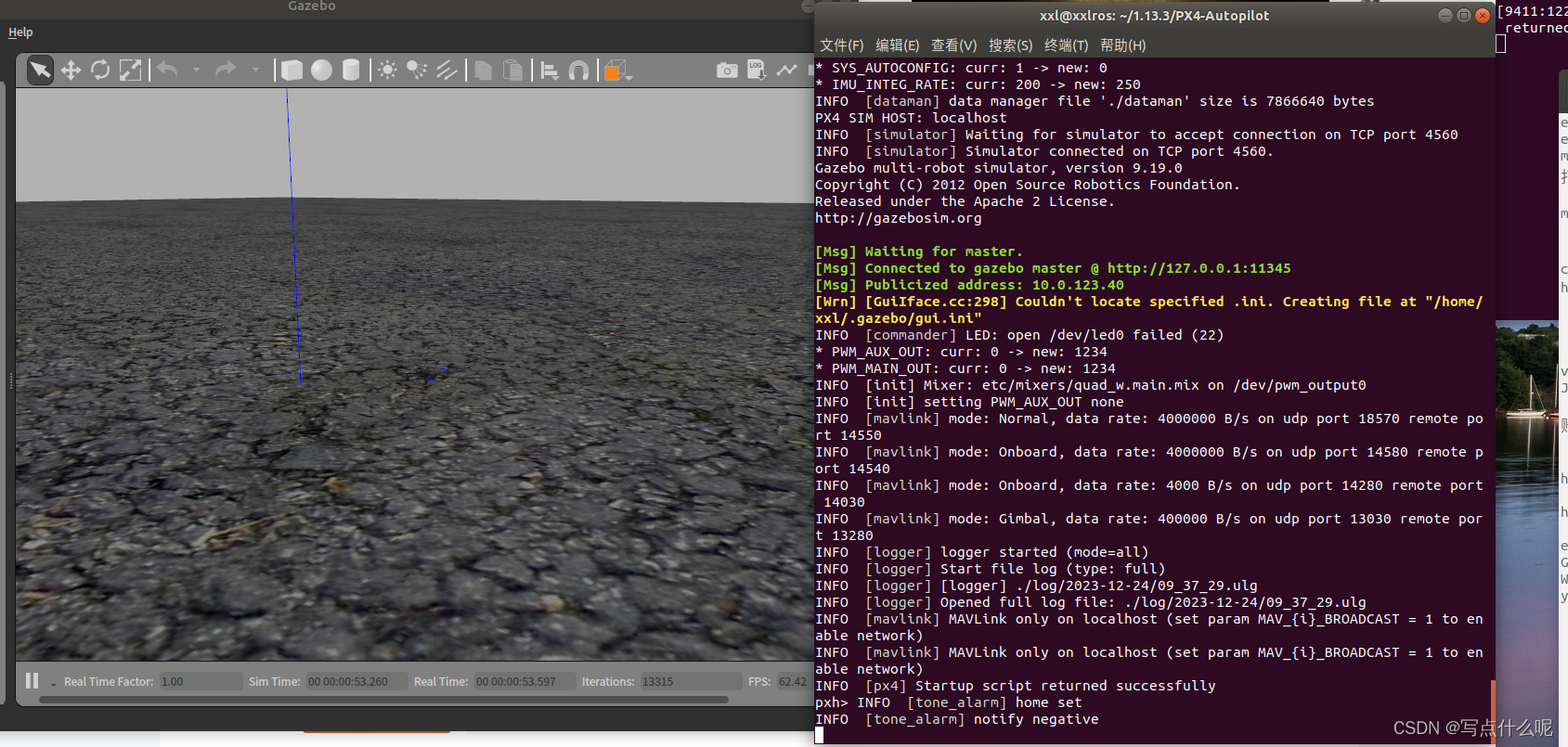

make px4_sitl_default gazebo

接着启动Qgc地面站

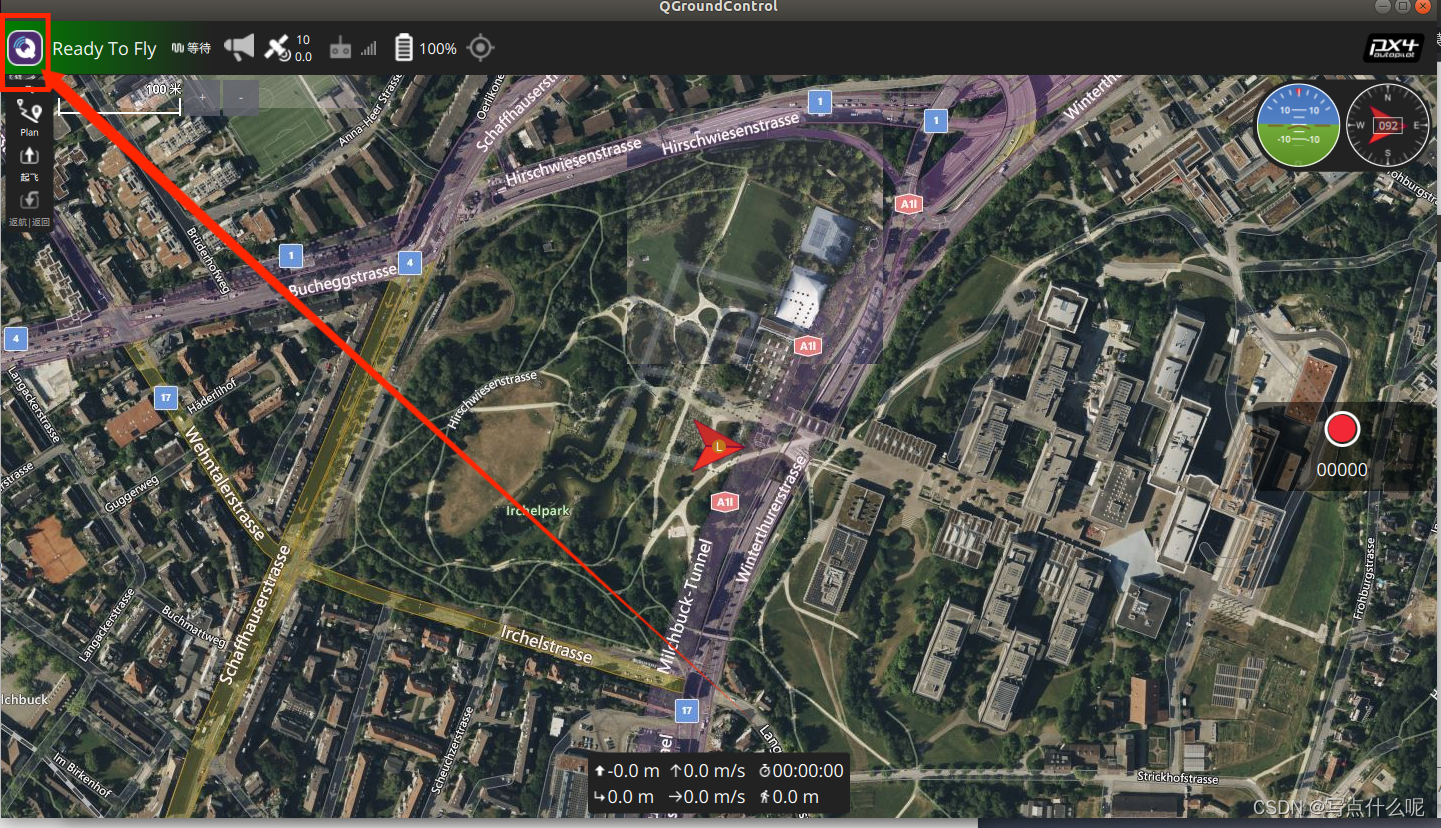

点击左上角

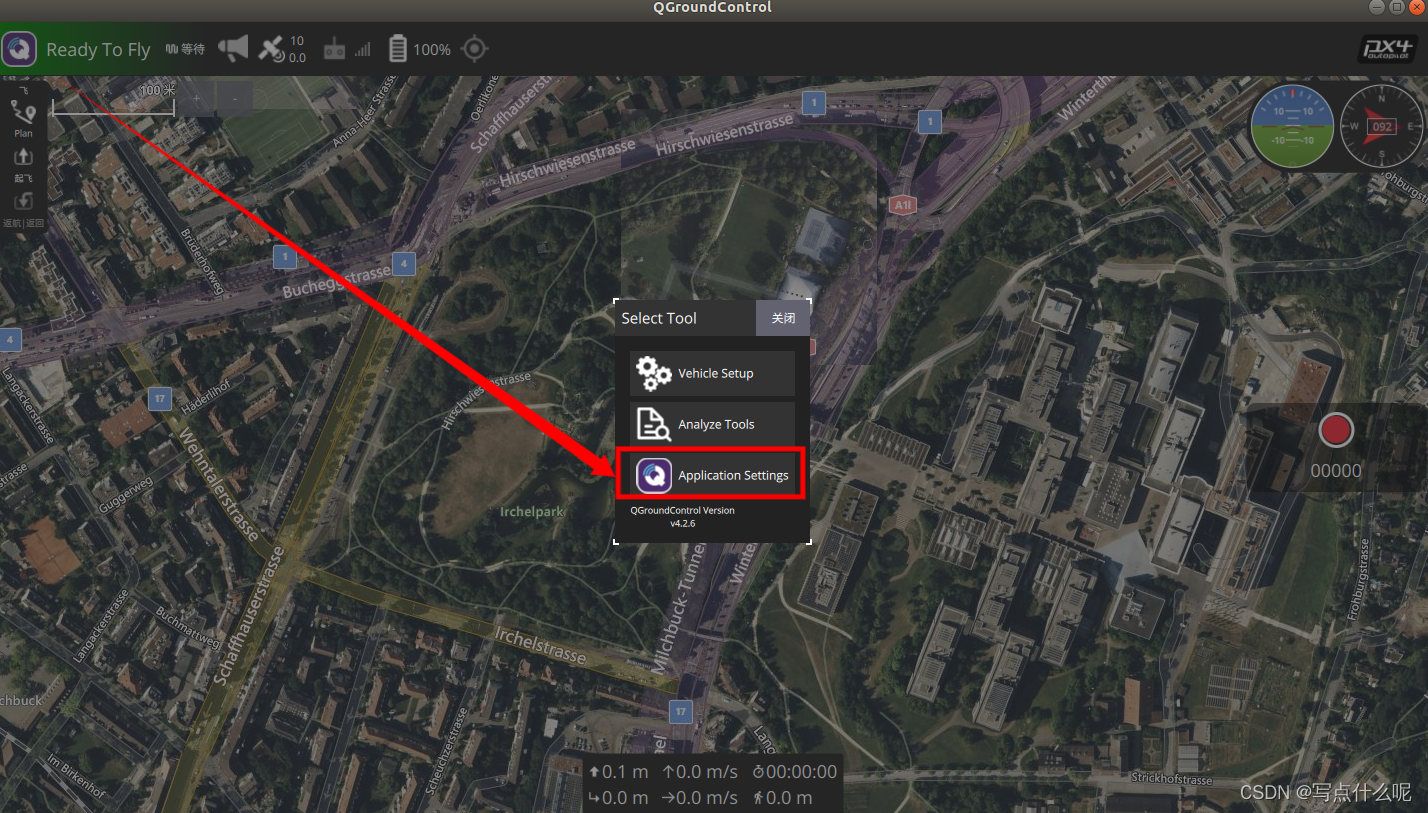

弹出Select Tool 窗口，选择Application Settings

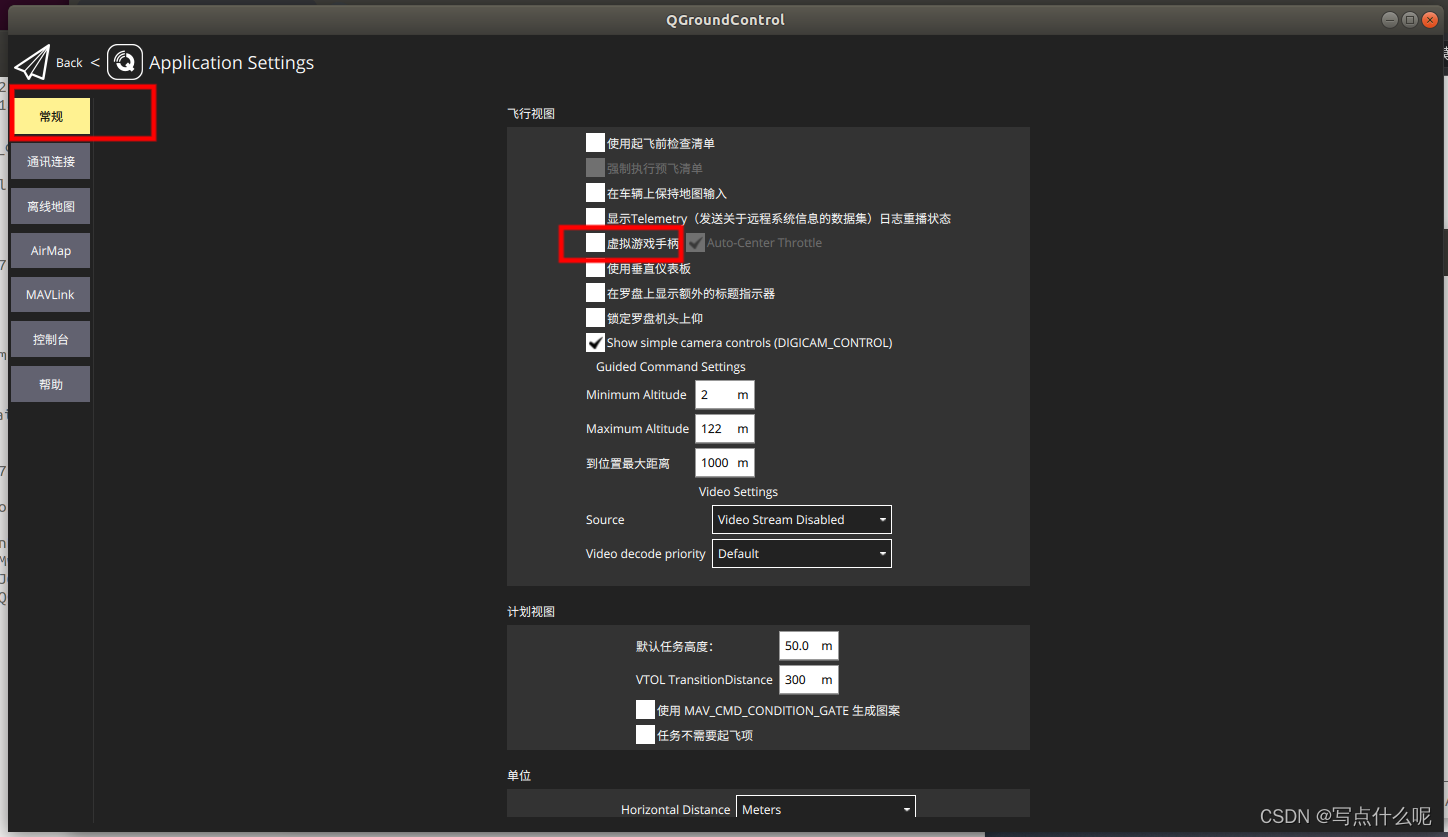

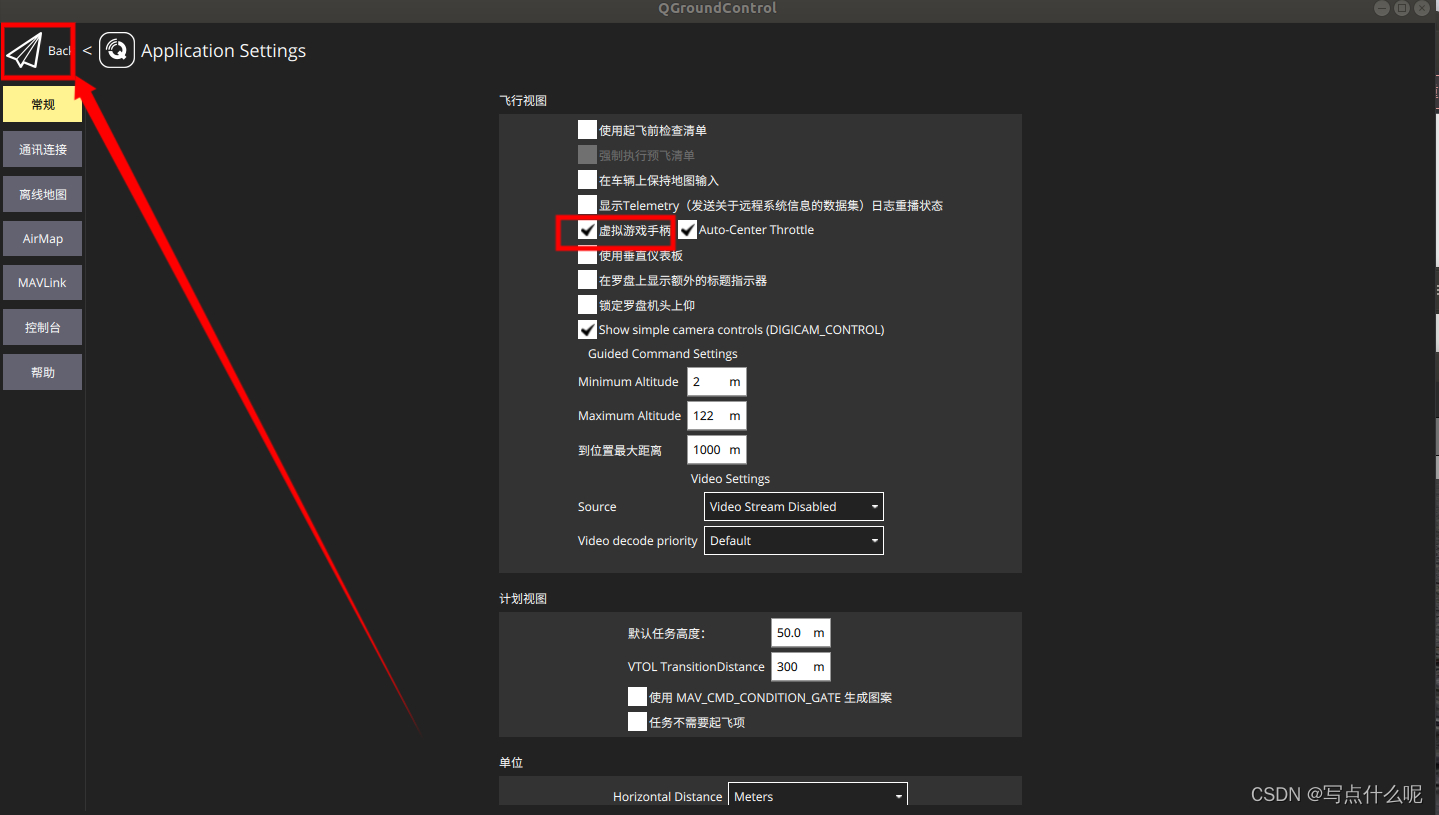

 选用 虚拟游戏手柄，否则等会运行可能会报错 遥控器丢失。

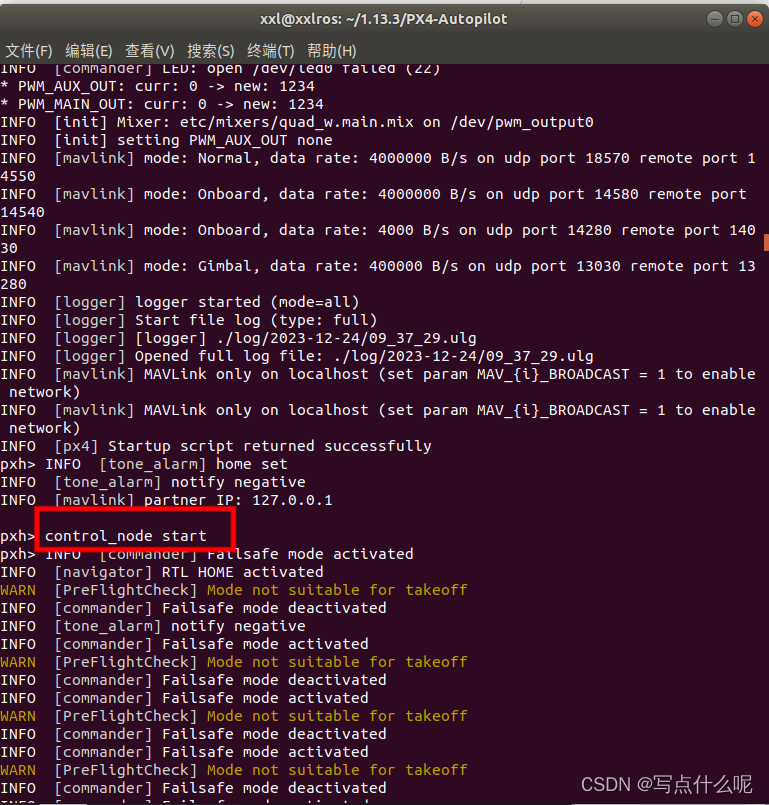

 这是我没选择用虚拟游戏手柄时，运行的结果

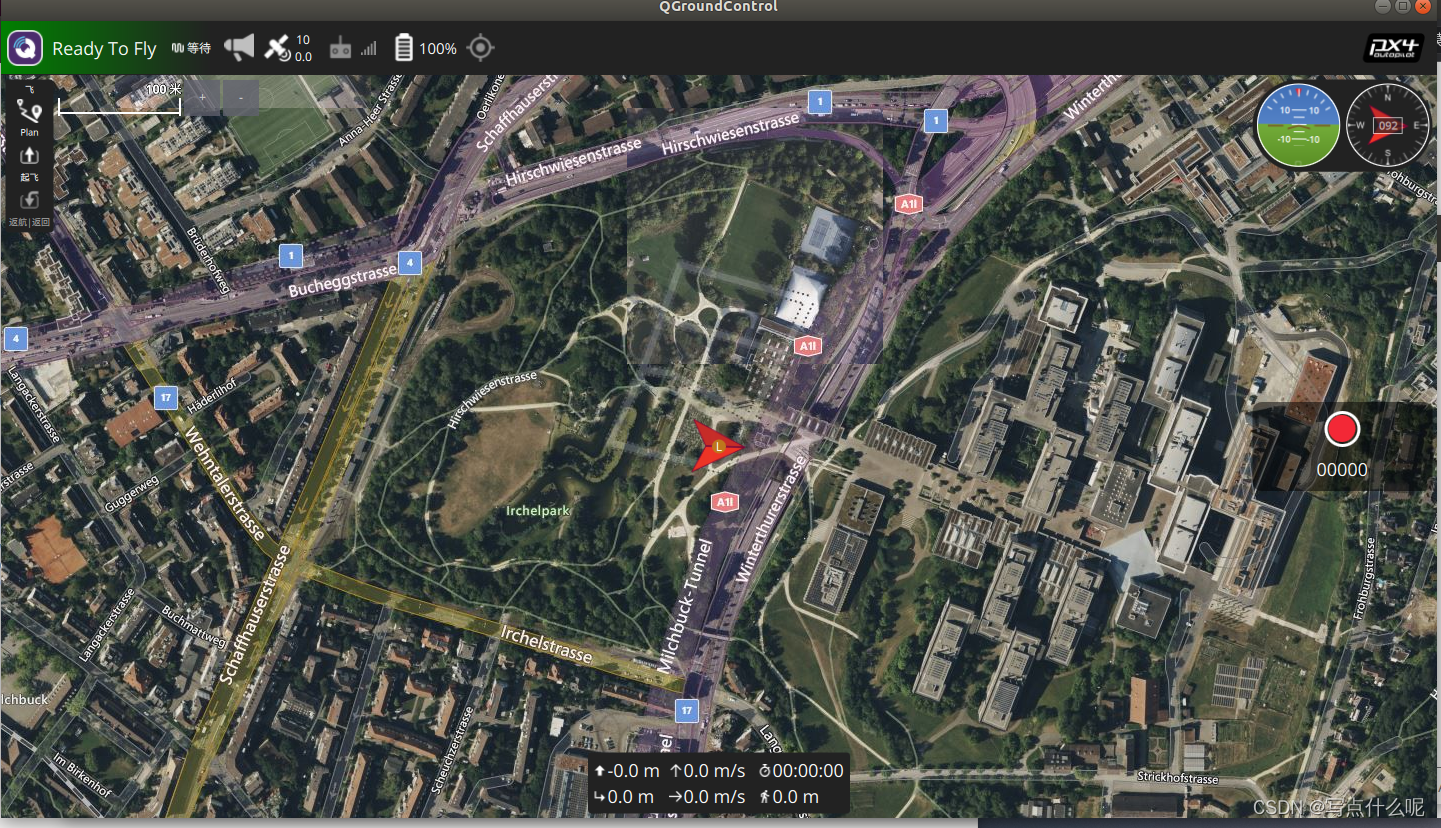

选用虚拟游戏手柄后，点击左上角返回，

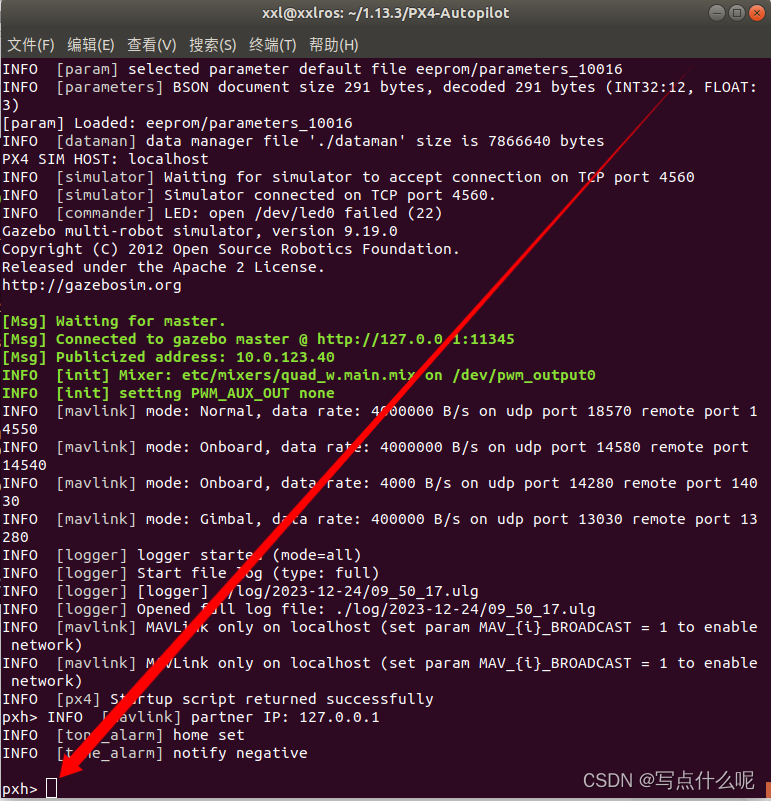

鼠标左键点击刚才启动仿真后的终端的左下角，

按一下回车键，可以看到出现了pxh>



 启动对应的control_node.cpp文件，命令如下

control_node start

3.3 仿真结果视频

单机控制接口仿真放大版

写点什么呢
关注
  • 18
    点赞
  • 踩
  • 23
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
ROS+PX4无人机进行物体识别和控制舵机投放物体
06-13
ROS+PX4无人机进行物体识别和控制舵机投放物体
px4四旋翼无人机控制和编队飞行控制gazebo软件在环仿真
08-03
px4四旋翼无人机控制和编队飞行控制gazebo软件在环仿真
PX4-Autopilot-Simulink-Interface：Simulink车辆PX4自动驾驶仪通讯和控制接口。 有关更多信息，请访问
02-03
PX4-Autopilot-Simulink-Interface：Simulink车辆PX4自动驾驶仪通讯和控制接口。 有关更多信息，请访问
PX4无人机控制文件，offb_node.zip
10-06
运行px4，文件1是从一个点到另一个点，文件2是输入多个点让飞机在gazebo里仿真飞行，参考博客：https://mp.csdn.net/mp_blog/creation/editor/120622663
PX4飞控学习笔记，无人机基础知识学习笔记
01-28
PX4飞控学习笔记
PX4与TX2通信
Aflws的博客
11-17 1867
PX4与TX2通信
PX4从放弃到精通（十六）：控制接口
超维空间科技的博客
11-23 4541
PX4固件版本1.12.3
PX4的控制与输出
TLKids的博客
04-11 3849
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 文章目录前言一、pandas是什么？二、使用步骤1.引入库2.读入数据总结 前言 提示：这里可以添加本文要记录的大概内容： 例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。 提示：以下是本篇文章正文内容，下面案例可供参考 一、pandas是什么？ 示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。 二、使用步骤 1.引入库 代.
px4与gazebo的多无人机编队仿真，offboard模式
weixin_43409270的博客
03-12 4124
px4下基于ros和gazebo的多无人机编队仿真，offboard模式 单机的offboard仿真见https://blog.csdn.net/weixin_43409270/article/details/114585397 多机仿真 1、修改launch文件 在/PX4-Autopilot/launch目录下，找到multi_uav_mavros_sitl.launch文件，添加无人机和配置通信端口 可以直接复制文件中已有的配置文件，比如下面照片中是multi_uav_mavros_sitl.laun
PX4-FlightGear-Bridge:FlightGear模拟器到PX4软件堆栈连接器
05-11
FlightGear替代了当前PX4的主流模拟器Gazebo。 这个独立的应用程序增加了使用FlightGear模拟器的可能性。 该系统已在和自动陀螺仿真模型上进行了测试。 它连接到FG（通过UDP通用协议），并将数据转换为PX4堆栈的...
手把手教你无人机编队（一）：概述
超维空间科技的博客
08-20 2063
本教程的适用对象：零基础研究无人机集群的学生或爱好者硬件：F4502.4g电台（每架无人机的成本约在一千到两千）软件：PX4 1.13QGC 4.2。
PX4 + Gazebo：多机仿真测试，Offboard模式控制
lxxwkan的博客
01-05 1321
多机飞行文件，这里需要对里边的内容修改。根据上边提示修改好自己的launch文件，进入自己的代码目录，进行编译（如果自己单机能跑，这一步可以省略）Source 环境（这一步需要大家自己看一下文件目录里的位置，每个版本可能存在一定的差异，更换到自己路径即可）没有什么问题的话应该是可以看到Gazebo里出现了四架飞机，然后初始位置和我们设置的相同。
无人机遥感在农林信息提取中的实现方法与GIS融合应用
weixin_xiao5kou4chang6kai4的博客
05-09 598
本课程梳理了我国目前无人机遥感在智慧农业信息提取的综合态势，对无人机平台的性能、机载传感器指标、地面传感器应用、农林遥感光谱指数、农林光谱建模方法进行了大量的分析。在此基础上，按照形态、生理生化、胁迫、估产等四大类信息提取目标，从理论和实践两方面进行了详细的分析。其中，围绕着四大类信息，划分为十四个子专题：株数和株高、冠层覆盖度、作物倒伏、不同生育期状况、叶面积指数、作物系数、叶绿素含量、营养元素含量、异常因素胁迫、病虫害、作物衰老、净同化率、蛋白质含量、生物量。
光伏无人机巡检都有哪些功能？
最新发布
zheguyun的博客
05-11 332
通过采用先进的图像识别和机器学习技术，系统可以自动识别光伏电站的异常情况，并生成详细的巡检报告。相比传统的人工巡检，无人机巡检能够在短时间内完成大面积的光伏电站巡检任务。此外，无人机还可以搭载红外热成像等先进设备，对光伏电站进行非接触式检测，进一步提高了巡检的安全性。综上所述，光伏无人机巡检具备高效提升巡检效率、提升巡检安全性、精准故障排查、智能数据分析与报告生成以及自主飞行与远程控制等功能。为了应对这些挑战，光伏无人机巡检应运而生，以其独特的优势在光伏巡检领域发挥着越来越重要的作用。
无人机摄影测量数据处理、三维建模及在土方量计算中的应用
weixin_48230888的博客
05-09 308
【算例】对某施工前期的商住综合体建设区分别采用无人机摄影测量与GNSS测量技术进行土方计算的数据采集，并基于两种数据源，采用相同的土方量计算法（方格网法、DTM法）进行计算，对比分析结果。6、掌握采用Context capture/EPS/CASS软件，利用无人机影像与GNSS数据进行土方量计算。【算例1】利用CASS软件，采用方格网法计算某土地整治项目的土方量。【算例1】利用大疆无人机获取的影像，建立某建筑的三维模型。【算例2】利用大疆无人机获取的影像，生成某区域的三维地形。
无人机+通信中继：短波电台技术详解
05-08 593
为了实现稳定的数据传输，短波电台需要具备自适应通信的能力，能够根据环境变化自动调整通信参数，如频率、功率等，以保证通信的稳定性和可靠性。其中，无人机与短波电台的结合，为通信中继领域带来了全新的可能性。1. 选择合适的通信频段：短波电台工作在短波频段，该频段对电离层反射敏感，能够实现较远距离的通信。因此，在无人机通信中继中，选择合适的短波频段可以有效提高通信的稳定性和覆盖范围。4. 高频段应用：随着高频段通信技术的不断发展，未来无人机+通信中继系统可能会采用更高频段的通信方式，进一步提高通信速度和传输效率。
面向新手在无人机竞速场景下的飞行辅助系统——浙大 FAST-Lab 高飞团队 ICRA 论文三项 Best Paper 入围
MocapLeader的博客
05-06 1091
浙江大学 FAST Lab 钟宇航同学设计了一套无人机竞速辅助飞行系统，帮助新手快速上手参与无人机竞速比赛。论文获 ICRA 三项 Best Paper 提名。在真实实验中使用NOKOV度量动作捕捉验证了系统的效率。
太阳能无人机的多元化应用
zheguyun的博客
05-10 235
此外，在玉米、小麦和稻米等的农作物种植地区，太阳能无人机也可以用于监测土壤湿度、温度和植被指数，从而协助预防农业灾害和提高农作物质量。中国在太阳能技术方面的发展潜力巨大，其广阔的市场需求和领先的企业将不断推动太阳能技术的创新和发展。在运维方面，太阳能无人机可以快速的达到电站位置并对各部件进行清晰的拍照，超长的续航能力可以完成多个电站的巡检任务，降低了人工巡检的成本。我们期待，随着技术的不断提升和产业的健康发展，中国太阳能技术能够实现跨越式的进步和创新，不断向世界展示中国的科技实力。
修改px4源码使遥控器可以让无人机断电
08-07
### 回答1： 要修改 PX4 源码以使遥控器可以断电无人机，需要进行以下步骤: 1. 打开 PX4 源码目录，找到文件夹 "Firmware/src/modules/commander"。 2. 在该文件夹中找到文件 "commander.cpp"。 3. 打开该文件，在 "Commander::handle_command" 函数中找到 "set_vehicle_cmd_long" 函数。 4. 在 "set_vehicle_cmd_long" 函数中添加代码来实现断电操作。例如: ```if (vehicle_cmd.command == VEHICLE_CMD_DO_SET_SERVO && vehicle_cmd.param1 == 10) { //新增加的条件，遥控器发送指令10，航空器断电 system("shutdown now"); }``` 5. 保存并编译代码。 6. 将编译后的固件下载到无人机上并启动。 7. 使用遥控器发送断电指令（例如发送“10”），确认无人机断电。 注意：断电操作可能会导致无人机数据丢失或无人机硬件损坏，请谨慎使用。 ### 回答2： 要修改PX4源码使遥控器可以让无人机断电，首先需要了解PX4的软件架构。PX4采用模块化的设计，主要分为飞控固件（Flight Stack Firmware）和上层应用程序（High-Level Application）。在飞控固件中，关键的代码位于驱动层和控制层，其中包括与遥控器通信的代码。 要实现遥控器断电功能，我们可以在遥控器通信的代码中进行修改。具体来说，我们可以为遥控信号增加一种特殊的指令，该指令用于通知飞控系统断电。在PX4中，遥控器信号的解码和处理主要在`realsense`、`vehicle_control_mode`和`mc_att_control`三个模块中进行。我们可以在这些模块中找到相应的代码进行修改。 首先，我们需要在遥控器信号解码的代码中添加对特殊指令的检测。可以通过修改`realsense`模块中的代码，增加一个检测函数，用于检测特殊指令的存在。当检测到特殊指令后，可以设置一个标志位，表示接收到了断电指令。 然后，在控制层代码中，我们可以根据标志位的状态来控制断电功能。可以通过修改`mc_att_control`模块中的代码，在控制循环中添加条件判断，当接收到断电指令时，执行相应的断电操作。 需要注意的是，断电操作可能会对飞行安全产生不利影响。因此，在实际应用中，我们需要谨慎考虑断电的使用场景和条件。可以增加安全措施，如增加断电操作的确认流程，避免误操作导致飞行事故。 总之，要修改PX4源码使遥控器可以实现断电功能，需要深入了解PX4的软件架构和代码结构，并在遥控器通信和控制层中进行相应的修改，同时需要谨慎考虑安全因素。 ### 回答3： 要修改PX4源码使遥控器可以让无人机断电，需要进行以下几个步骤： 首先，我们需要找到遥控器的代码模块。遥控器的代码通常可以在PX4源码的中心位置找到。在源代码的根文件夹中，我们可以找到一个名为"src/lib/rc"的文件夹，里面包含与遥控器相关的代码。 其次，我们需要在遥控器代码中添加一个新的功能来控制无人机的断电。这可以通过在遥控器控制信号发送时发送一个特殊的指令来实现。我们可以在接收遥控器信号的函数中添加一些代码，以检测特定的开关状态或遥控器输入，并发送指令将无人机断电。 然后，我们需要修改无人机的电源控制模块，使其能够接收到遥控器发送的断电指令，并执行相应的动作。这可能涉及到修改与电源控制相关的代码模块，以便能够识别和执行断电指令。 最后，我们需要重新编译和烧录修改后的PX4固件。我们可以使用PX4工具链来进行编译和烧录，以确保修改后的代码能够在无人机上正确运行。 需要注意的是，修改PX4源码需要一定的编程和电子知识，并且对无人机和遥控器的硬件了解也是必要的。在进行修改之前，建议先仔细阅读PX4的官方文档和源码注释，以确保正确地理解和修改代码。另外，由于代码的修改可能会影响无人机的安全性和稳定性，建议在安全环境下进行测试和验证。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
