简单系统的仿真发分析

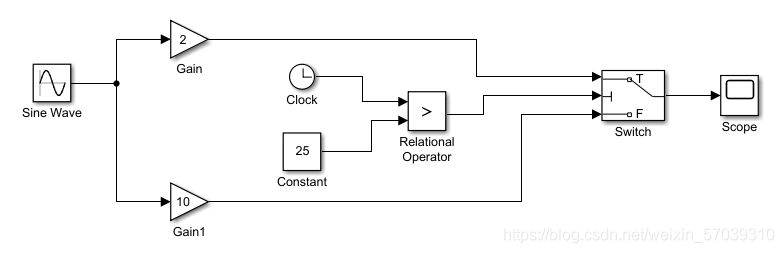

仿真模型

在这里插入图片描述

仿真结果

在这里插入图片描述

模块解读及设置

sine wave 模块：采用simulink默认的参数设置，即单位幅值，单位频率的正弦信号。
在这里插入图片描述
Gain模块：gain就是增益，输出=输入*gain。
在这里插入图片描述
clock模块：输出仿真时间

Constant模块：常量，常数：设置为25.
在这里插入图片描述
Relational Operator：比较大小工具，输入端口1“≤”输入端口2成立时，输出1，输入端口1“≤”输入端口2不成立时，输出0。
