工作原理

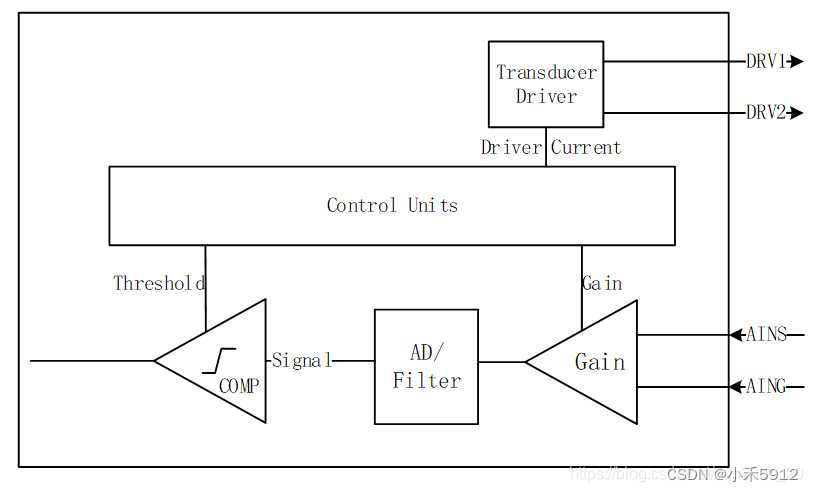

芯片会产生固有频率的电压信号,信号通过引脚DRV1、2输出给外部压电陶瓷片,产生固定频率的机械波,也就是所谓的超声波,超声波遇到障碍物时会反射,反射信号经过AINS、D引脚进入芯片,在芯片内部先后经过GAIN放大,滤波然后进入比较器,滤波后的信号(signal)同预先设定的阈值(threshold)比较产生信号输出。此信号需要重点关注。

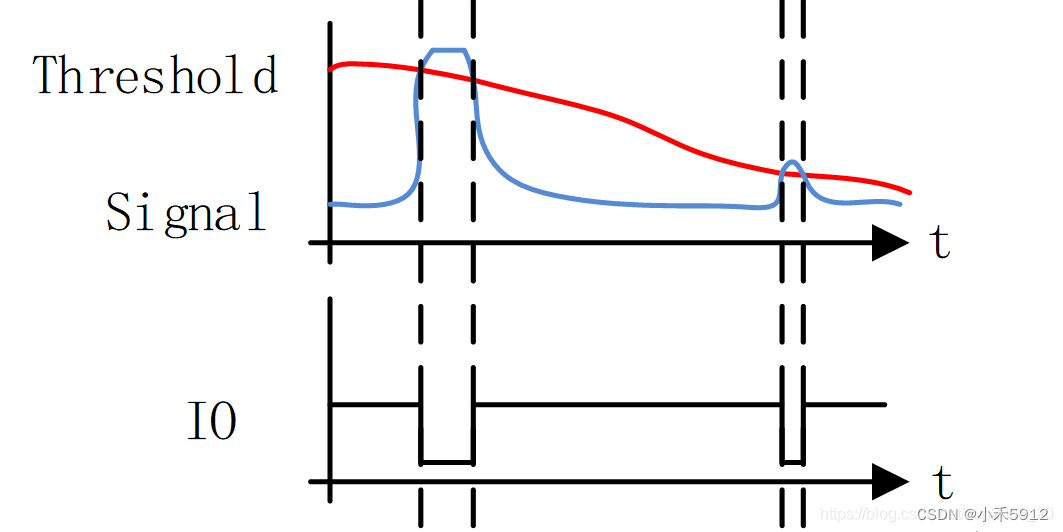

基于这个内部的工作原理,我也画了草图表示信号在单片机口的上表现形式,如下:
signal信号为模拟信号,IO输出的信号才是软硬件接口信号。
硬件接口
如果是探头供应商,则对探头的硬线比较了解,如果是采购别人的基于Elmos524.03芯片的探头,一般情况下都是三线连接,
